DELINEADORES E DELINEAMENTO
(TÉCNICA DA CONVENIÊNCIA + REGISTRO DO EIXO DE INSERÇÃO)
INTRODUÇÃO
O paciente deve inserir e remover a PPR do arco
dental sem causar danos para estruturas dentais e
tecidos moles. Dessa forma, para manter a PPR em
posição estável há necessidade de determinar uma
única trajetória ou direção de inserção e remoção,
a qual é determinada pelo delineamento do modelo
de estudo.
PPR é um monobloco rígido que não sofre flexão na
inserção e retirada; apenas a ponta ativa do braço
de retenção do grampo permite pequena
deformação elástica.
↓
Trajetória deve ser rigorosamente paralela até o
assentamento final.


DELINEAMENTO – DEFINIÇÃO
Determina a direção ou trajetória de inserção que
a PPR percorrer pelos dentes remanescentes até o
assentamento final de todos os componentes.

Modelo de Estudo → Modelo de Trabalho

▪ Procedimento diagnóstico que busca
esclarecimentos sobre o contorno e forma
dos dentes, e tecidos remanescentes;
▪ Promovendo informações sobre plano-guia,
área retentiva, equador protético;
▪ Estudo do paralelismo entre as superfícies
dentais, os dentes em si e os dentes ao
rebordo ósseo.
PRINCÍPIOS DA PPR
Lei da Física: “Todas as perpendiculares a um
mesmo plano são paralelas entre si.”
O delineador é capaz de medir o quão paralelas
são as superfícies dentais e detalhes anatômicos
de interesse protético.
DELINEAMENTO
Para realizar o delineamento se utiliza um
instrumento denominado delineador, paralelômetro,
paralelígrafo, tangenciômetro, paralelímetro.
Instrumento utilizado no planejamento da PPR com
bases científicas, assim divide-se em delineador
propriamente dito e platina.

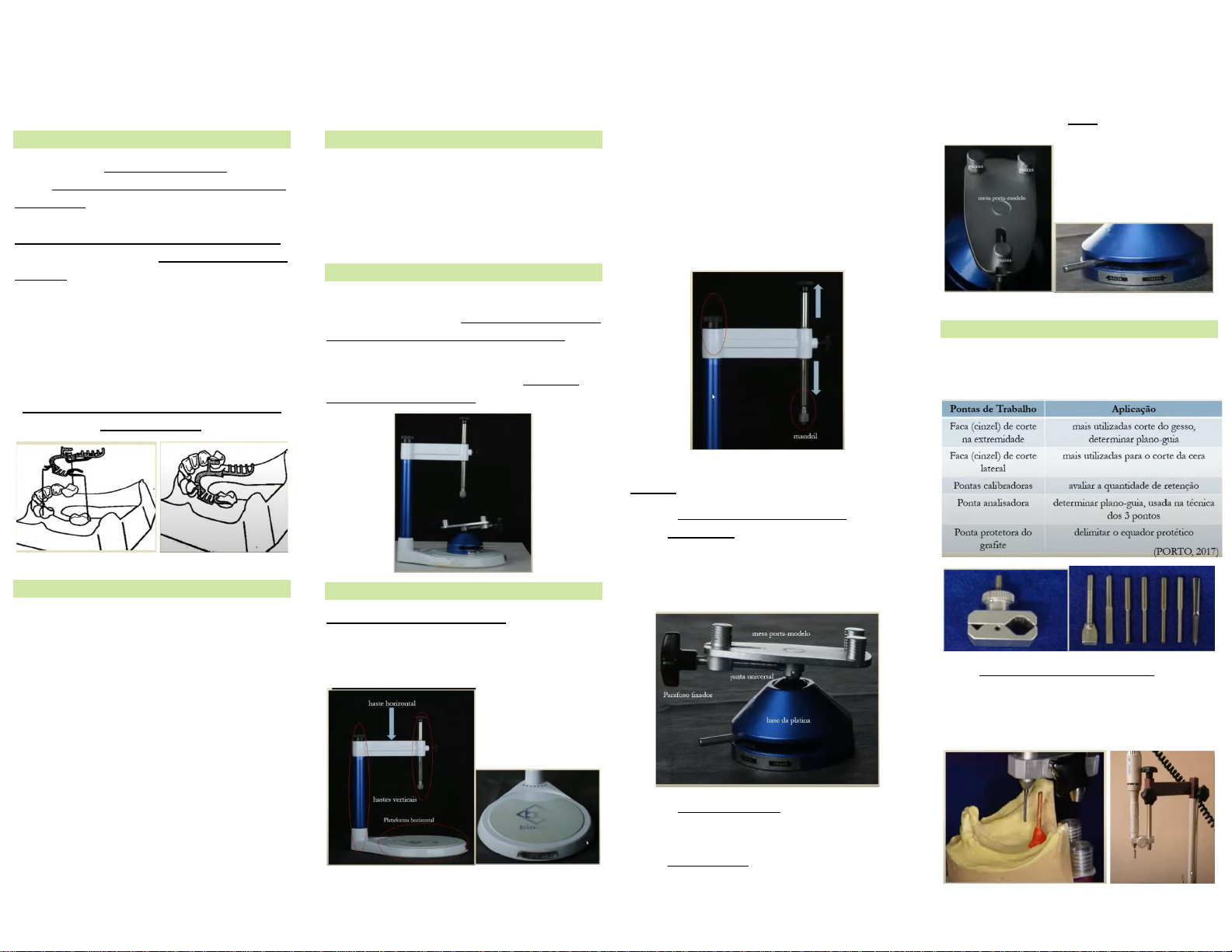

DELINEADOR
DELINEADOR PROPRIAMENTE DITO:
▪ PLATAFORMA HORIZONTAL (base do
aparelho) ligado a duas hastes verticais
paralelas entre si e uma haste horizontal.

▪ HASTE VERTICAL FIXA ligada a haste
horizontal móvel por uma junta, que permite
movimento rotacionais no sentido
horizontal;
▪ HASTE VERTICAL MÓVEL realiza movimentos
verticais de elevação e abaixamento,
também através de uma junta que se une a
haste horizontal do delineador;
▪ Na extremidade da haste vertical móvel
está presente o MANDRIL, que possibilita a
fixação das pontas de trabalho ou
acessórias.


PLATINA:
▪ A Platina (porta-modelos ou mesa
analisadora) é o local para posicionamento
do modelo a ser delineado;
▪ Constituída pela base da platina, mesa
porta-modelo unidas por uma junta
universal.

▪ A mesa porta-modelo (local de inserção do
modelo para análise) é composta por 3
garras para reter o modelo de gesso;
▪ Junta universal abaixo da mesa permite a
movimentação dos modelos em vários eixos
ou inclinações ântero-posterior ou látero-
lateral, o travamento da mesa em uma
determinada posição é feito com o
acionamento da trava (lado direito) e
soltura (lado esquerdo).


ACESSÓRIOS
▪ Pontas de trabalho e braçadeira (suporte
de caneta);
▪ As pontas de trabalho são:


▪ Braçadeira ou suporte de caneta promove o
posicionamento de uma peça reta fixado a
haste vertical móvel afim de realizar os
desgastes para plano-guia.






▪ As pontas calibradoras são constituídas por
uma haste vertical e uma haste horizontal
ou disco, que apresentam 3 medidas
(largura da pequena aba na extremidade)
0,25mm, 0,50mm e 0,75mm ou
respectivamente 0,01”; 0,02” e 0,03”
polegadas.


OUTRAS FUNÇÕES
▪ Determinar a direção/eixo de inserção e
remoção da PPR;
▪ Análise do modelo de estudo (plano-guia,
área retentiva, interferências e estética);
▪ Preparos para planos-guia e Contorno dos
dentes pilares;
➢ Posicionamento de encaixes,
Fresagem sobre superfície de coroas
fixas, Matriz-guia para colocação de
implantes, Paralelismo em Prótese
Parcial Fixa.

MÉTODOS PARA SE OBTER A DIREÇÃO DE INSERÇÃO
DA PPR
MÉTODO DE ROACH OU 3 PONTOS
▪ Objetiva estabelecer um plano horizontal
através da união de 3 pontos anatômicos;
▪ Este método de simples execução nem
sempre estará livre de acentuados
desgastes de plano-guia e melhorias na
quantidade da retenção;
▪ Crítica ao método é devido a generalizar
todos os casos, algumas trajetórias podem
exigir preparo de boca extenso, que
prejudicial ao paciente.


MÉTODO DE ROTH OU BISSETRIZ
▪ Método mais trabalhoso;
▪ A direção de inserção/remoção é baseada
pelas bissetrizes resultantes de linhas dos
longos eixos dos dentes pilares;
▪ Porém, em virtude da dificuldade em se
obter a técnica torna-se quase impraticável
na rotina da PPR;
▪ A crítica se deve a não considerar o
contorno da coroa de cada dentes e nem
outras regiões de interesse protético como o
rebordo residual.

MÉYODO DE APPLEGATE OU
SELETIVO/TENTATIVA/CONVENIÊNCIA
▪ Método mais científico, por ser baseado no
equilíbrio das retenções, plano-guia,
interferência e estética;
▪ A direção de inserção é aquela em que há
um maior número de vantagens para o
paralelismo (menos desgaste do plano-guia),
maior retenção, melhor estética e menor
interferência com o rebordo.

✓ PLANO-GUIA
✓ ÁREA RETENTIVA
✓ EQUADOR PROTÉTICO
✓ INTERFERÊNCIA
✓ ESTÉTICA

PLANO-GUIA
▪ Determinados por paredes axiais dos dentes
pilares, planas e paralelas entre si e com a
trajetória de inserção/remoção;
▪ Devem ter 2 a 4mm de altura, estão
localizados de terço mésio-oclusal as
superfícies proximais dos dentes pilares aos
espaços edêntulos.

DENTES PILARES: Os elementos dentais de suporte,
dentes remanescentes estando esses adjacentes ao
espaço edêntulo.

FUNÇÃO:
▪ Guiar a trajetória de inserção;
▪ Eliminar forças tangenciais nocivas aos
dentes suportes;
▪ Favorecer a reciprocidade do grampo de
retenção;
▪ Impedir a impactação alimentar por
diminuir o espaço morto;
▪ Se apresentam como uma superfície de
contato friccional, resultando em maior
estabilidade da prótese e do dente.


ÁREA RETENTIVA
As áreas retentivas dos elementos dentais devem
ser identificadas e quantificadas; a fim de
determinar a localização exata das pontas ativas
do grampo de retenção. O qual impede o
movimento da PPR no sentido cérvico-oclusal.
▪ A presença de retenção é determinada por
um triângulo formado pela superfície axial
do dente pilar e hastes da ponta
calibradora;
▪ As áreas que se devem buscar retenção são
os quadrantes cervicais das faces
vestibulares, no mínimo 1mm acima da
gengiva marginal livre e o contato do disco
calibrador é o ponto exato da retenção.

▪ Quando só a haste toda a face dental, a
retenção é maior que a medição da ponta
calibradora e exagerada;
Flexão do braço de retenção do grampo além do
esperado, podendo causar danos ou fratura a
estrutura metálica.
Apenas Haste toca Retenção > 0,25 Exagerada.

▪ Quando só o disco toca a face dental a
retenção é insatisfatória ou inexistente;
▪ Observar atentamente caninos e pré-
molares que geralmente se apresentam
expulsivos.
Apenas Disco toca Retençãoelementos dentais remanescentes. Resultante da
inclinação obtida pelo modelo.
Já o equador anatômico considera cada dente
individualmente representando a região de maior
convexidade de um dente independente da posição
e/ou inclinação na arcada dental.


O limite da ponta protetora de grafite coincide
com a margem cervical do dente delineado e a
haste vertical móvel deve permanecer livre durante
o desenho do equador.


INTERFERÊNCIAS E ESTÉTICA
▪ Relacionadas aos dentes pilares,
giroversões, mesializações, etc;
▪ Região de tecido mole, áreas retentivas no
rebordo residual;
▪ Tórus mandibular e exostoses;
▪ Alterações no posicionamento do modelo
pode favorecer a melhor locação de
grampos.

Buscar a trajetória com menores interferências!

DELINEAMENTO PROPRIAMENTE DITO
MÉTODO DE APPLEGATE OU
SELETIVO/TENTATIVA/CONVENIÊNCIA
PASSO A PASSO:
▪ Inicialmente, deve-se determinar inclinação
zero em relação ao plano oclusal; assim
pode ser utilizada a técnica dos 3 pontos;
▪ Avaliado o plano-guia dos dentes pilares;
➢ PLANO-GUIA: Face proximal dos
dentes pilares.
➢ Movimento da platina ântero-
posterior.
➢ Caso não sejam encontrados planos-
guia naturais, deve-se avaliar as
paredes dentais que receberão
desgaste.
▪ Identificar e quantificar as áreas retentivas
dos dentes pilares ou retentores indiretos
que receberão grampos;
➢ ÁREA RETENTIVA: Face vestibular dos
dentes pilares.
➢ Movimentos Látero-lateral.
➢ Quando mesmo assim não é possível
deve-se realizar preparos prévios na
superfície vestibular.
▪ Verificar interferências;
▪ Observar a condição estética;
▪ Traçar o equador protético;
▪ Fixar a direção de inserção.
➢ TRAÇOS VERTICAIS: Cimentação da
haste metálica, traços verticais no
modelo de estudo fixação de prego
em placa de resina, seleção de três
pontos e uso de rosca e parafuso são
meios de fixação da direção de
inserção/remoção da PPR.
➢ FIXAÇÃO DE PREGO EM PLACA DE
RESINA/ACRÍLICO (GUIA DE
TRANSFERÊNCIA: A função ideal é
feita com a placa de acrílico cujo os
pontos de transferência estão sobre
as superfícies dos dentes
remanescentes que não se
submeteram a desgaste como bordas
incisais e pontas de cúspides.
