3 CIRCUITOS GRAMPEADORES E MULTIPLICADORES DE TENSÃO

3.1 OBJETIVOS
 Verificar a ação dos circuitos grampeadores e multiplicadores de tensão.

3.2 INTRODUÇÃO
 Circuitos grampeadores são circuitos com diodos e capacitores que têm
por função fixar um novo valor médio à tensão de saída sem, contudo alterar o
valor pico a pico da tensão da entrada. Os circuitos multiplicadores de tensão
utilizam grampeadores de tensão para se obter tensões contínuas de valores
elevados. A tensão de entrada é multiplicada pelo número de grampeadores
existentes no circuito, podendo assim obter-se elevadas tensões de saída.

3.2.1 Análise Do Grampeador
 O circuito da figura 3.1 é um circuito grampeador negativo de tensão.

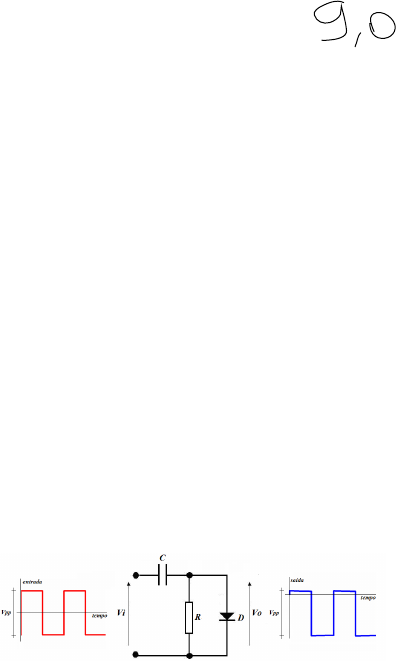

Figura 3.1 - Circuito grampeador negativo de tensão


 Considerando o diodo ideal, verifica-se que durante o semiciclo positivo
da tensão de entrada, conduz, pois se comporta como uma chave fechada.
Com o diodo conduzindo o capacitor carrega-se de tal modo que a tensão entre
seus terminais atinge o valor máximo da tensão de entrada, durante o semiciclo
positivo. A tensão de saída nessa condição será igual à zero.
 Invertendo subitamente a polaridade da tensão de entrada, o diodo fica
reversamente polarizado, comportando-se como chave aberta. Como o
capacitor carregou-se durante o semiciclo anterior, a tensão entre seus
terminais é somada a tensão da fonte.
VVoVoVV 20 


 O sinal negativo resulta do fato da polaridade de 2V ser oposta a
polaridade definida para
O
V
a partir da referência. A forma de onda resultante
na saída aparece na figura acima com o sinal de entrada. O sinal de saída é
grampeado em 0V para o intervalo de 0 à
2
T , mas mantém a mesma tensão
pico à pico total (2V), como na entrada. Fazendo com que a constante de
tempo do circuito
CR.
 seja elevada, não há condições do capacitor perder
de modo significativo sua carga. Deve-se impor ao projeto, para que o
grampeador funcione com garantia uma condição de:
CR
T
..5
2

ou seja: a
frequência do sinal de entrada deve ser tal que não haja condição do capacitor
descarregar-se.
 Caso a condição acima não seja respeitada, o grampeador não
funcionará corretamente deformando o sinal de saída como mostrado na figura
3.2.

Figura 3.2 - Grampeador com sinal de saída deformado



3.2.2 Análise Do Multiplicador De Tensão
 Valores elevados de tensão contínua podem ser produzidos por este tipo
de circuito, visto na figura 3.3.

Figura 3.3 - Circuito multiplicador de tensão


 No primeiro semiciclo negativo da tensão de entrada,
1D
 conduz e
carrega
1C
 que atinge
Vmáx
. No semiciclo positivo
1D
 estará cortado, mas
2D
 conduzirá e carregará
2C
 que atingirá
Vmáx.2
.
 No próximo semiciclo negativo
3D
 conduzirá. A tensão em
2C

carregará
3C
 que atingirá
Vmáx.2
.
 Em sequência, no próximo semiciclo positivo
2D
 e
4D
 conduzirão e
3C
 carregará
4C
, que atingirá
Vmáx.2
.
 Se mais circuitos com diodos e capacitores são incluídos, cada capacitor
atingirá
Vmáx.2
.
3.3 PROCEDIMENTO EXPERIMENTAL

3.3.1 Materiais Necessários
1 multilab;
1 osciloscópio de dois canais;
2 pontas de prova;
1 placa experimental nº1;
2 cabos de ligação banana-bananinha;
1 gerador de funções.

3.3.2 Circuito grampeador
1-Monte o circuito grampeador visto na figura 3.4, conectando J12 e J13 a
saída do gerador de funções do multilab.

Figura 3.4 - Layout grampeador da placa experimental nº1


2-Ajuste o gerador para fornecer um sinal de onda quadrada com amplitude de
5Vpp e frequência de aproximadamente 1kHz.
3-Observe a tensão de saída conectando a ponta de prova do canal 2 do
osciloscópio com o tempo ligado ao ponto J14. O ponto J15 deverá ser a
referência do osciloscópio.
4-Conecte a ponta de prova do canal 1 ao ponto J12. O acoplamento do
osciloscópio ao circuito deve ser CC.
5-Com o tempo do osciloscópio ligado, observe, meça e copie as formas de
onda de entrada e saída.

Figura 3.5 – Formas de onda de entrada e saída


6- Diminua a frequência aproximadamente de 100Hz em 100Hz até o valor
mínimo de 10Hz observando sempre o que ocorre com a tensão de saída.

3.3.3 Circuito multiplicador de tensão
1-Monte o circuito do multiplicador de tensão descrito na figura 3.5, conectando
aos pontos J16 e J17 a fonte CA ajustável do multilab, ajustada em 12 volts
eficazes (RMS).

Figura 3.6 - Layout multiplicador da placa experimental nº1


2-Observe a tensão em cada ponto: A=J16, B=J18, C=J20, D=J21 e E=J22
com o osciloscópio com o tempo ligado, utilizando a ponta de prova do canal 1.
O modo de acoplamento do osciloscópio deverá ser CC. A referência do
instrumento deverá ser conectada ao ponto J17.
3-Anote as formas de onda da tensão de saída e seus valores máximos.

Figura 3.7 – Tensão no ponto A (J16)


Figura 3.8 – Tensão no ponto B (J18)

Figura 3.9 – Tensão no ponto C (J20)


Figura 3.10 – Tensão no ponto D (J21)


Figura 3.11 – Tensão no ponto E (J22)


3.3.4 Responda as questões

a) Explique como é possível minimizar a distorção do sinal de saída do
circuito grampeador caso isso ocorra.
 O tempo da mudança de polaridade da tensão senoidal de entrada deve
ser muito menor do que a estabilização do circuito. Ou seja, aumentando os
valores do resistor e do capacitor do circuito grampeador, ou, aumentando o
valor da frequência da tensão de entrada.

b) Por que não é possível realizar a multiplicação da tensão aplicando
tensão constante na entrada do circuito multiplicador?
Isso não é possível porque os circuitos multiplicadores de tensão dependem de
um processo de retificação e filtragem com diodos e capacitores, e para que
isso ocorra a tensão de entrada deverá ser alternada.

Luiz Fernando Vieira
Luiz Fernando Vieira
pois com tensão constante os capacitores iriam carregar e interromperiam a circulação de corrente.
c) Imagine e descreva três situações onde pode ser aplicado o circuito
grampeador.
Podemos encontrar os circuitos de grampeadores em pistolas Taser,
secadores de cabelo e em cercas elétricas.

d) Imagine e descreva três situações onde pode ser aplicado o circuito
multiplicador de tensão

No dia-a-dia encontra-se o uso de circuitos multiplicadores de tensão em
cercas elétricas, ionizadores de ar e fontes de alta tensão.

3.3.4 Faça a conclusão sobre o experimento
 Os circuitos grampeadores, são aqueles que, ao receber um sinal
alternado de entrada, produzem um sinal de saída com um novo valor médio,
pois apenas o semiciclo negativo, no caso do grampeador negativo, ou o
semiciclo positivo, no caso do grampeador positivo, são representados na
saída, mas sem alterar o valor pico a pico da entrada.
 Os circuitos multiplicadores, são associações de “n” circuitos
grampeadores, pois a cada passagem por um grampeador, a tensão média é
dobrada, mantendo sempre o mesmo valor de tensão média.
 Por meio do experimento realizado, observou-se os comportamentos de
um grampeador individualmente, ao inserir no circuito uma tensão alternada de
entrada, verificou-se a mesma tensão pico a pico, com um novo valor médio,
em uma onda contínua pulsante.Observou-se também por meio de experimento com um circuito
multiplicador composto por 4 circuitos grampeadores, o processo da
multiplicação das tensões máximas a cada passagem por uma composição de
resistores e capacitores.
 Com os resultados obtidos, principalmente por meio das formas de onda
e medições, foi possível compreender as aplicações dos diodos e capacitores
em circuitos grampeadores e multiplicadores de tensão.
