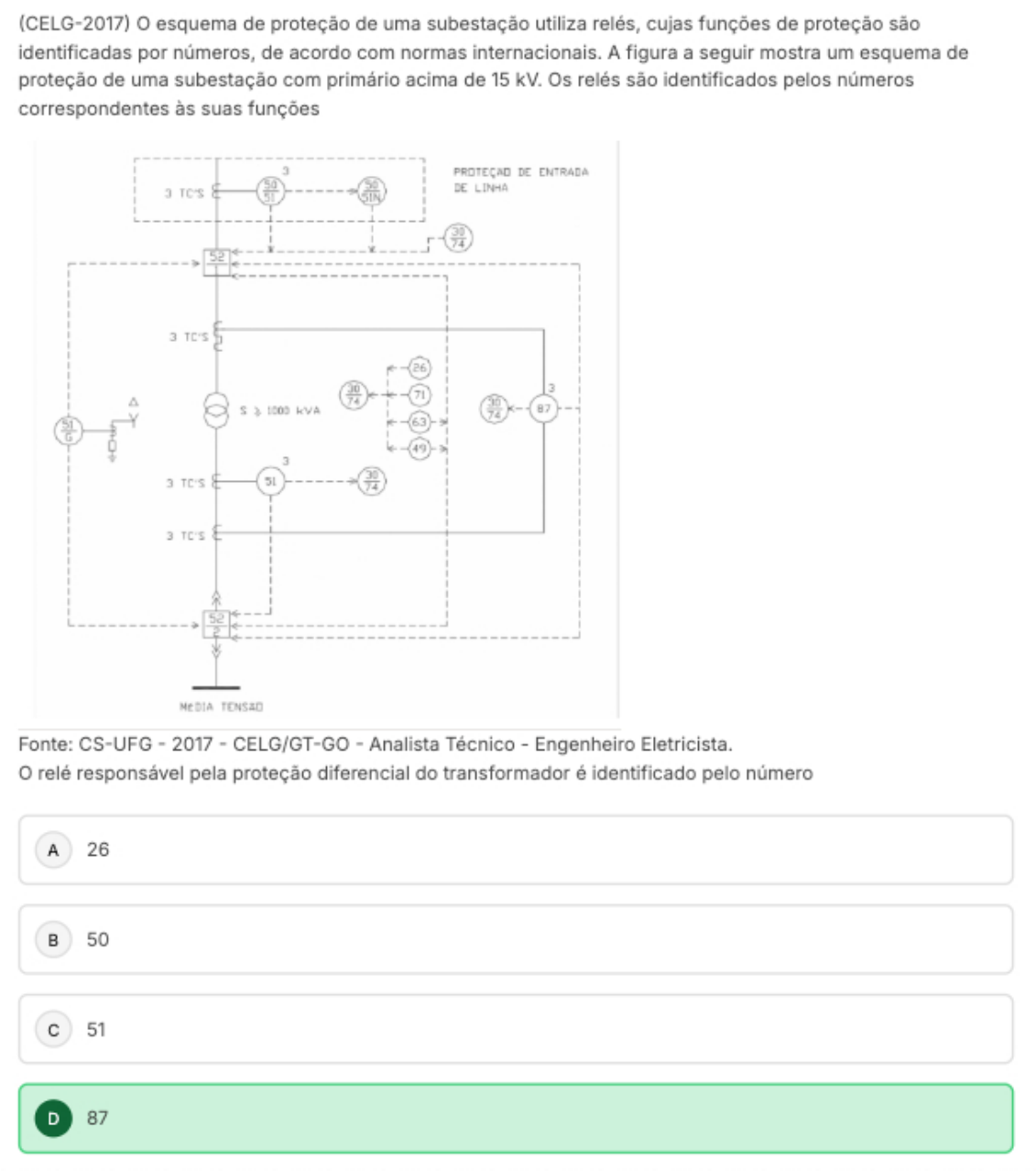

(CELG-2017) esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são identificadas por números, de acordo com normas internacionais. A figura a seguir mostra um esquema de proteção de uma subestação com primário acima de 15 kV. Os relés são identificados pelos números correspondentes às suas funções 3 DE ENTRADA DE LINHA SIN 52 3 TC'S 26 3 71 A 1000 KVA 87 Y 63 49 3 51 30 3 3 TC'S 52 MEDIA TENSAO Fonte: CS-UFG 2017 CELG/GT-GO - Analista Técnico - Engenheiro Eletricista. relé responsável pela proteção diferencial do transformador é identificado pelo número A 26 B 50 C 51 D 872 Marcar para revisão (Adaptado FGV-2019) Atualmente existem no sistema alguns dispositivos com funções automáticas, que garantem maior autonomia a nível de proteção e seccionamento, como seccionadoras e religadores. equipamento que detecta uma falta e realiza um ciclo pré-programado de abertura e fechamento do circuito em que se encontra, visando maior continuidade do serviço, é o: A Relé B Comutador C PLC D Religador E Seccionador3 Marcar para revisão (Adaptado- AOCP-2019) Os relés digitais são resultantes do processo evolutivo em que esses dispositivos foram submetidos desde a criação dos relés eletromecânicos. A respeito dos relés de proteção digital utilizados em sistemas de energia elétrica de média tensão, é correto afirmar que: A Medem a tensão e corrente diretamente da rede, sem equipamentos intermediários B Sua única função é proteger circuito contra sobrecorrentes C Podem executar mais de uma função de proteção D Não podem ser programados E Não possuem memória interna4 Marcar para revisão (Adaptado VUNESP - 2013) As funções de proteção são padronizações que classificam as características dos dispositivos de proteção conforme sua capacidade de proteger sistema. Assinale a alternativa correta acerca das funções de proteção para instalações de alta, média e baixa tensão. A proteção de distância, na comparação entre as correntes que circulam por esses A equipamentos A proteção diferencial, baseia-se na comparação entre a impedância calculada pelo relé de proteção B que desempenha essa função e uma impedância predeterminada A proteção diferencial, baseia-se na comparação entre a reatância medida pelo relé de proteção que C desempenha essa função, e uma reatância predeterminada, na frequência industrial A proteção de sobrecorrente é tipo mais simples de função de proteção e baseia-se na comparação D entre a corrente medida pelo relé de proteção que desempenha essa função e uma quantidade de corrente predeterminada A proteção de sobretensão, baseia-se na comparação entre a tensão medida pelo relé de proteção e E uma quantidade de tensão predeterminada5 Marcar para revisão (CELESC-2018) Na construção de disjuntores para linhas de alta e média tensão existem vários tipos de disjuntores que têm a mesma finalidade, mas foram construídos de forma diferentes em relação à isolação e forma de extinção de arco elétrico na abertura dos contatos. Dentre as alternativas abaixo, assinale aquela que indica componente ou a forma de extinção de arco A Metano, óleo e prespan B Óleo, borracha EPR (Etileno Propileno), parafina C Cloreto de polivinila (PVC), etileno propileno EPR e óleo mineral D Somente ar, mantendo uma distância mínima entre os contatos para cada nível de tensão E Óleo, ar comprimido, hexafluoreto de enxofre6 Marcar para revisão A função dos dispositivos de proteção, por exemplo, relés, é ordenar a imediata remoção de qualquer elemento de um sistema de potência quando ele sofrer um curto-circuito, ou quando operar em uma condição anormal comprometendo a operação efetiva do sistema elétrico. Os relés passaram por modernização e chegaram aos dispositivos conhecidos hoje por dispositivos inteligentes, ou digitais, que possuem multifuncionalidade e operam de acordo com a norma. De acordo com exposto, verifica-se que: A Os relés digitais apresentam em seu hardware apenas as funções de monitoramento B Os relés digitais não participam da proteção do sistema elétrico C A interoperabilidade não é garantida D Permite a comunicação entre equipamentos, monitoramento e alivia na manutenção E Não existe um microprocessador incorporado na eletrônica relés digitais7 Marcar para revisão (Adaptado- EFCJ- 2014) sistema elétrico está o tempo todo sujeito a possíveis falhas sendo elas de sobretensão, sobrecorrente ou outras. Assinale a seguir a alternativa que apresenta um dispositivo de proteção elétrica nos casos em que há excesso de corrente causado por sobrecarga ou curto-circuito em um sistema elétrico: A Capacitor B Seccionador C D Indutor. E Válvula8 Marcar para revisão (Adaptado- CONSULPLAN-2012) Os fusíveis são dispositivos utilizados na proteção contra sobrecorrente, principalmente em sistemas de distribuição. Avalie as afirmativas a seguir e marque V para as afirmativas verdadeiras e F para as falsas. Os fusíveis queimados devem ser substituídos por outros de capacidade maior. ( ) sistema de fusíveis pode ser substituído pelo sistema de disjuntores. Os fusíveis são elementos de proteção contra curto-circuito. A sequência está correta em: A V, V, V B F, F, V C D E F,F,F9 Marcar para revisão (Adaptado - Petrobrás- 2011) Compondo sistema de distribuição, há dispositivos de proteção e de manobra, que garantem a interrupção do defeito e isolamento da área em falha. Com relação às chaves seccionadoras, considere as afirmativas a seguir. I - elemento térmico é responsável pela proteção do circuito contra correntes de sobrecarga. - As chaves seccionadoras são projetadas para que sua abertura seja efetuada sem corrente no circuito. III - As chaves seccionadoras são capazes de efetuar até 3 (três) religações de modo a manter o circuito operando após faltas temporárias. Está correto APENAS que se afirma em: A B C III D I e II E e III10 Marcar para revisão (Adaptada - SELECON-2022) Existem no mercado diversos tipos de relés, que são classificados conforme sua funcionalidade e características operativas. relé térmico é responsável, tecnicamente, pela proteção contra a anomalia denominada: A Curto-circuito B Sobrecarga C Tensão residual D Tensão diferencial E Corrente residual1 Marcar para revisão (CESGRANRIO/2013 - Adaptada) Um dos requisitos do sistema de proteção é que o conceito de seletividade seja aplicado corretamente. Para que isso seja devidamente implementado, considera-se que na ocorrência de uma falta em um determinado ponto do sistema nenhum dispositivo de proteção deve atuar sem que a corrente de falta seja suficientemente elevada A para danificar qualquer equipamento ligado ao sistema B todos os dispositivos de proteção do sistema devem atuar, garantindo a eliminação completa da falta apenas deve atuar o dispositivo de proteção mais próximo ao gerador que alimenta a falta, garantindo C a proteção e a desernegização de todo o sistema apenas devem atuar os dispositivos a montante e a jusante da falta, simultaneamente, para a isolação D completa da falta apenas deve atuar o dispositivo mais próximo à falta que garanta a sua desernegização e o E desligamento da menor parte possível do sistema2 Marcar para revisão A proteção do sistema elétrico é feita por diversos equipamentos, onde podem ser citados os disjuntores e relés. Na figura abaixo tem-se um sistema, em anel, com as devidas proteções aplicadas. barra 67 67 L4 L2 67 L5 67 67 TP Fonte: Kinderman, G. Proteção de sistemas elétricos de potência. Florianópolis: UFSC, Edição do autor, V.3, 2008, p. 142. Pode-se afirmar: A um defeito no trecho L3 faz com que todas as proteções das barras atuem B um defeito em L3 faz com que a proteção de L1 e L2 atue C um defeito em L4 faz com que a proteção do trecho defeituoso atue3 Marcar para revisão (FGV/2009 - Adaptada) A proteção desempenha um papel importante quanto à confiabilidade de um sistema elétrico. Com relação à proteção, considere as afirmativas a seguir: I. A proteção de retaguarda é instalada para salvar o sistema no caso de falta da proteção primária. II. Na ocorrência de um curto-circuito, quando os tempos de chaveamento são levemente superiores aos tempos de extinção do curto pela proteção primária, pode-se afirmar que existe falta de sincronismo. III. Na ocorrência de um curto-circuito, os tempos de chaveamento não dependem do tempo de extinção do curto. Está correto que se afirma em: A apenas B apenas III C apenas e D apenas e III E apenas4 Marcar para revisão (IBFC/2020 - Adaptada) Ao longo dos anos os dispositivos de proteção até que chegasse ao nível da proteção digital. A respeito da proteção digital, analise as seguintes afirmações: I. emprego de um relé de sobrecorrente é suficiente para garantir a operação adequada da proteção de qualquer linha de transmissão, embora outros tipos de proteção sejam instalados como retaguarda. II. emprego da proteção diferencial é usualmente indicado para proteção de transformadores. III. Os transformadores de corrente e de potencial são empregados nos sistemas de proteção de sistemas elétricos de potência para redução da magnitude das correntes e tensões, respectivamente. Está correto o que se afirma em: A apenas B apenas C apenas e D apenas III E apenas e5 Marcar para revisão (FFC/2015 - Adaptada) Atua com retardo de tempo quando a corrente de entrada excede um valor predeterminado, sendo a relação entre corrente de entrada e tempo de atuação predefinida ou inversa. Trata- se de um relé de A sobretensão temporizado de CC B sobrecorrente instantâneo de CA C religamento automático de CA D sobrecorrente temporizado de CA E subcorrente automático de CC6 Marcar para revisão (CESPE/2013 - Adaptada) Um sistema é descrito pelo seu diagrama unifilar, onde estão ilustradas duas linhas de transmissão (LT) e o relé de impedância 21, ajustado de modo seletivo conjuntamente com um relé direcional 67. Considere que a proteção é ajustada para assegurar atuação seletiva da proteção da linha de transmissão BC. A B C LT AB LT BC 21 Com base nessas informações e no diagrama da figura acima, pode-se afirmar: A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional 67 operará de forma A instantânea para uma falta na LT AB A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional 67 não operará de B forma instantânea para uma falta na LT BC A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional 67 não operará de C forma instantânea para uma falta na LT AB A proteção seletiva associada ao relé 21 conjuntamente com a unidade direcional 67 operará de forma D instantânea para uma falta na LT AB e BC7 Marcar para revisão Um trecho do sistema possui um relé digital de sobrecorrente temporizado a partir da curva extremamente inversa. relé é ajustado para um disparo em 10 A quando um defeito de 2kA ocorre nas proximidades, TMS é definido como 0,1. Qual o ajuste do relé em segundos? A 2x104. B 1x104 C 4x104 D E9 Marcar para revisão Um trecho do sistema possui um relé digital de sobrecorrente temporizado a partir da muito inversa. relé é ajustado para um disparo em 100 A quando um defeito de 2,5 kA ocorre nas proximidades do equipamento, para uma atuação de 0,5s qual valor de TMS para o ajuste da curva? A 0,1 B 0,3 C 0,5 D 0,9 E 210 Marcar para revisão (IBADE/2020 - Adaptada) Dentre os principais critérios da filosofia da proteção encontra-se a característica de seletividade. Entende-se por seletividade de um sistema de proteção de um sistema elétrico de potência como sendo: a probabilidade, sob dadas circunstâncias, de um componente, um equipamento ou um sistema A satisfazer a função prevista a capacidade da proteção responder às anormalidades nas condições de operação, e aos curtos- B circuitos para os quais foi projetada a propriedade da proteção em reconhecer e escolher as condições para as quais uma imediata C operação é requeria, e aquelas para as quais nenhuma operação ou um retardo de atuação é exigido D a velocidade ou rapidez de ação, na ocorrência de um curto-circuito E o tempo que um equipamento fica inativo10 Marcar para revisão (Adaptada- FCC- 2013) Para operar adequadamente o sistema elétrico conta com dispositivos capazes de garantir a segurança e integridade da rede. Em um sistema elétrico de alta tensão, a proteção principal é realizada normalmente por um dispositivo que possui três elementos internos que determinam a sua operação: sensor, comparador e Trata-se de: A Transformador de instrumento B Chave seccionadora C Contator D Captor E Relé Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A proteção do sistema é feita pelo relé que recebe o valor medido, compara com o valor definido para a grandeza, e envia um sinal para abertura dos contatos do disjuntor1 Marcar para revisão (NCP-UFRJ/2012 - Adaptada) Sabe-se que os Transformadores de Corrente (TCs) são equipamentos usados em sistemas elétricos de supervisão e controle, essencialmente em serviços de medição e de proteção. Sobre este tema, analise as afirmativas a seguir: É importante que os TCs de medição retratem com exatidão a corrente de serviço normal do circuito. II. Os TCs para proteção requerem uma característica linear até a tensão secundária que corresponde à máxima corrente de defeito que circula na carga conectada. III. Para os TCs de medição, em caso de curto circuito, não é necessário que a corrente seja transformada com precisão. IV. A ação da corrente de curto-circuito nos TCs de medição provocará a saturação do núcleo do transformador que proporcionará autoproteção dos instrumentos conectados ao seu V. Para os TCs de instrumentação e medição é necessária uma precisão elevada na faixa de 10% a 110% da corrente nominal, aproximadamente, quando conectados a carga As afirmativas verdadeiras são: A Apenas e V B Apenas I, III e IV C Apenas I, II, IV e V D I, II, III, IV e2 Marcar para revisão (Celesc/2011 - Adaptada) Os transformadores de corrente (TC) e transformadores de potencial (TP) desempenham um papel fundamental na proteção de sistemas elétricos de alta tensão. Eles são dispositivos projetados para fornecer medições precisas e seguras das correntes e tensões presentes em um sistema elétrico. Analise as afirmativas abaixo sobre os transformadores TC e TP utilizados em proteção de sistemas elétricos de alta tensão. 1. TC de proteção, devido à exigência de suportar curtos-circuitos de valor elevado, é também adequado para atender aos equipamentos de medições de faturamento. 2. Os TCs e TPs devem reproduzir em seus secundários as correntes e tensões que sejam uma réplica das mesmas grandezas do primário. 3. A classe de exatidão do TC está relacionada com o carregamento conectado no seu secundário. 4. Quando um TC está operando plenamente saturado, a corrente elétrica que sai em seu secundário está altamente contaminada por harmônicas e seu valor eficaz é muito baixo. 5. fator de sobrecorrente de um TC está relacionado com a máxima corrente que pode passar em seu primário para que o grau de saturação do núcleo magnético ainda seja adequado para reproduzir corrente no secundário dentro de sua classe de exatidão especificada. Assinale a alternativa que indica todas as afirmativas corretas. A Apenas 2 e 4 B Apenas 2 e 5 C Apenas 1, 3 e 4 D Apenas 2, 3, 4 e 53 Marcar para revisão Os relés de proteção podem ser fabricados para diversas aplicações, em que se diferem pelas grandezas avaliadas. Um dos relés mais utilizados em esquemas de proteção é o relé de sobrecorrente. Segundo a nomenclatura ANSI, os números dos relés de sobrecorrente temporizado e sobrecorrente instantâneo são, respectivamente: A 51 e 50 B 49 e 48 C 50 e 51 D 48 e 49 E 27 e 594 Marcar para revisão (FGV/2013 - Adaptada) Os relés podem ser classificados de acordo com a grandeza com a qual atuam ou quanto ao princípio de atuação. tipo de relé que analisa a relação entre a tensão e a corrente, de modo a determinar a impedância é o relé: A de distância B diferencial C diferencial de sobrecorrente D estático E de falta de fase5 Marcar para revisão (CESPE/2007 - Adaptada) Os transformadores de corrente são essenciais em esquemas de proteção pois permitem a medição de correntes de carga e de defeito, em que se possa conectar equipamentos como os relés de proteção. Acerca dos transformadores de corrente (TCs), assinale a opção correta. TCs para serviço de proteção e para serviços de medição devem apresentar a mesma classe de A exatidão A carga nominal no secundário de um TO é dimensionada a partir do máximo valor de corrente B simétrica de falta a qual o TC possa ser submetido A corrente nominal secundária no TC de medição é sempre fixada em valor muito pequeno, em geral, C 10 mA, comparada à corrente secundária de um TC para serviço de proteção De acordo com a disposição do enrolamento primário e com a construção do núcleo ferromagnético, D o TC do tipo barra é aquele em que o primário é constituído por uma barra fixada por meio do núcleo ferromagnético Os TCs são dispositivos de medição que devem ser instalados em paralelo com o sistema que se E deseja proteger6 Marcar para revisão (CESPE/2013-Adaptada) Considerequeum transformador de corrente(TC) e um transformador de potencial (TP) tenham relações de, respectivamente 500:5 A e 100.000 V, que a LT a ser protegida pelo relé tenha impedância igual a \Omega\) e que nesse esquema de proteção o relé de impedância seja regulado para proteger da linha. Nessa situação, o valor de impedância a ser ajustado no relé é de: A B C D \Omega\) E \Omega\) Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado ajuste do relé de tensão para o percentual de linha protegido é dado por:7 Marcar para revisão Os transformadores de instrumento são dispositivos transformadores utilizados para permitir a leitura de grandezas do sistema elétrico por equipamentos como os relés, garantido isolação elétrica e segurança de operação. A respeito dos transformadores de instrumento é correto afirmar que: A transformador de corrente (TC) deve ser conectado em paralelo com circuito B transformador de potencial (TP) deve ser conectado em série com o circuito Transformadores de potencial para aplicações de calibração devem possuir uma classe de exatidão C de 0,1%. D Os transformadores de potencial podem ser classificados como resistivos e reativos E A corrente nominal secundária de um TC é definida pelo fabricante e pode assumir qualquer valor Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Os transformadores de potencial cuja aplicação seja calibração de instrumentos devem possuir um erro mínimo, uma vez que tal aplicação exige precisão nas medições. Dessa forma, a classe de exatidão indicada para transformadores de potencial para calibração deve ser a maior ou seja, 0,1%.8 Marcar para revisão Os relés de distância são amplamente utilizados na proteção de linhas de transmissão, uma vez que sua principal característica é se sensibilizar com a relação entre tensão e corrente, não apenas a corrente. Dentre os tipos de relés abaixo, marque V para verdadeiro e F para falso, para as opções que se configuram como relé de distância. Diferencial. De admitância. De reatância. De impedância. De impedância modificado. A sequência correta de cima para baixo é: A B C D9 Marcar para revisão Os relés de proteção são capazes de se sensibilizar com grandezas elétricas e tomar decisões lógicas com base em requisitos pré-definidos para permitir a abertura ou o bloqueio de disjuntores no sistema elétrico e isolar um defeito A respeito das características dos relés de proteção, é correto afirmar que: A Os relés secundários não necessitam da conexão de transformadores de instrumentos B Os relés instantâneos atuam instantaneamente a partir de uma temporização pré-definida A segurança de um relé está relacionada com sua capacidade de atuar corretamente quando C solicitado D A relação tempo corrente de um relé é necessária para o ajuste instantâneo de um relé de proteção E Os relés primários de ação direta têm sua bobina percorrida pela corrente de carga do circuito Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado10 Marcar para revisão (UNIOESTE/2022 - Adaptada) Diante do sistema de distribuição de energia, os transformadores são responsáveis em elevar e abaixar tensões ou correntes elétricas, operando exclusivamente com corrente alternada, dentre os quais comumente vistos estão os transformadores de corrente elétrica, potencial, distribuição e força. Dentro deste contexto, assinale a alternativa CORRETA: Transformador de corrente e potencial pode ser utilizado como substituto ao transformador de força, A segundo a norma Transformador de corrente e potencial pode ser utilizado como substituto ao transformador de B distribuição, segundo a norma Transformador de corrente tem como principal finalidade abaixar a intensidade da corrente elétrica, C para suprir aparelhos que apresentam baixa resistência elétrica Transformador de potencial pode abaixar ou aumentar o potencial elétrico e, portanto, para suprir D aparelhos que apresentam alta resistência elétrica Transformador de corrente pode abaixar ou aumentar o potencial elétrico e, portanto, é responsável E por detectar ou medir a corrente elétrica que circula em um cabo ou barra de alimentação Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado2 Marcar para revisão (Petrobras/2017) transformador de distribuição é comumente encontrado em subestações unitárias em postes, sendo alimentado por redes aéreas de 13,8 kV.O componente utilizado na proteção desses transformadores contra sobretensões na rede elétrica é o(a): A B religador. C para-raio. D relé diferencial. E chave-faca. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As sobretensões em transformadores de distribuição são geralmente oriundas de eventos atmosféricos,3 Marcar para revisão Dentre as seguintes situações anormais que podem ocorrer no circuito de um determinado gerador, assinale aquela que em regra geral é detectada pela sua proteção diferencial devidamente ajustada: A Faltas entre espiras de enrolamentos. B Rompimento dos enrolamentos do estator. C Sobrecargas. D Faltas entre enrolamentos e carcaça do gerador no caso de sistemas não aterrados. E Faltas internas no gerador, exceto entre espiras de um mesmo enrolamento. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A proteção diferencial tem o objetivo de identificar faltas internas do gerador, no entanto, para falhas que ocorrem entre espiras de um mesmo enrolamento outro tipo de proteção deve ser adotado.5 Marcar para revisão Em um sistema elétrico, os barramentos são utilizados para conectar pontos de alimentação e cargas. Por serem equipamentos constituídos basicamente de uma base de cobre ou alumínio, estão constantemente sujeitos à presença de altas correntes, sujeitos a falhas. A respeito das proteções utilizadas, marque a alternativa que corresponde à proteção de barramentos em sistemas elétricos de potência: A Proteção de frequência. B Proteção por relé buchholz. C Proteção de D Proteção de sobrecorrente. E Proteção diferencial. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Os esquemas de proteção de barramentos são semelhantes aos esquemas de proteção de transformadores e geradores. Portanto, das opções apresentadas, a proteção diferencial é a mais indicada para barramentos.6 Marcar para revisão Os esquemas de proteção de linhas de transmissão podem ser elaborados a partir de muitas funções conhecidas, entre elas a de proteção contra sobrecorrentes, direcionais e não direcionais. Em linhas de transmissão de grandes comprimentos, tais esquemas podem se tornar inviáveis, o que sugere a necessidade de esquemas baseados em teleproteção. Em linhas de transmissão, os esquemas de teleproteção são indispensáveis quando se adota a proteção do tipo: A B diferencial. C distância. D subtensão. E sobretensão. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A teleproteção só é necessária para a proteção diferencial em linhas de transmissão, pois a distância entre os dois terminais torna indispensável uso de telecomunicações para troca de informações entre eles.7 Marcar para revisão (IFRS/2014 - Adaptada) A proteção de motores elétricos depende de fatores como sua potência nominal e tensão de alimentação. A respeito dos tipos de proteção utilizados em motores, são dispositivos utilizados para este fim: A Relé de proteção, disjuntor motor, relé de falta de fase, B Relé de sobrecorrente, disjuntor motor, contator, relé de proteção. C Interruptor de fim de curso, chave seletora, ultrarrápido, disjuntor motor. D Contator, relé de sobrecarga, disjuntor motor, E Chave seletora, contator, chave impulso, relé de falta de fase. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Das alternativas apresentadas, o item que apresenta apenas elementos de proteção de motores é: Relé de proteção, disjuntor motor, relé de falta de fase, ultrarrápido. Em todos os outros itens há elementos que não são dispositivos de proteção como contator, interruptor de fim de curso e chave seletora.8 Marcar para revisão Os transformadores de potência são equipamentos utilizados para elevar e rebaixar as tensões a níveis de transmissão e consumo final. Esses equipamentos são robustos e apresentam grande eficiência. No entanto, devido aos seus custos de obtenção e características de manutenção, falhas em seu interior podem provocar grandes interrupções de fornecimento. Para proteção contra curto-circuito interno nos enrolamentos de um transformador de potência é recomendada a instalação de relé:is percentuais. A Direcional diferencial. B Diferencial percentual. C De sobrecorrente instantâneo. D De sobrecorrente temporizado. E De impedância. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As faltas internas em transformadores de grande potência devem ser detectadas por relés diferenciais percentuais.9 Marcar para revisão 1) (IBGE/2010) Os transformadores em um sistema elétrico de potência estão sujeitos a relativamente poucos tipos de defeitos, uma vez que se trata de máquinas elétricas não girantes com aperfeiçoados métodos de fabricação. Considere as proposições abaixo acerca da proteção dos transformadores de potência: - relé diferencial utilizado em transformadores de potência elevada é capaz de eliminar curtos-circuitos internos. - - Caso a proteção seja realizada com relés diferenciais, admitindo que o transformador não esteja sob defeito, podem surgir correntes diferenciais circulantes no ramo diferencial do relé, provocada, por exemplo, pela corrente de magnetização do transformador. III - Os podem ser aplicados na proteção de transformadores de baixa tensão, devendo possuir capacidade de ruptura inferior à corrente de curto-circuito subtransitória assimétrica no ponto de instalação. A(s) proposição (ões) correta(s) é (são): A II, apenas. B III, apenas. C e II, apenas. D e III, apenas.10 Marcar para revisão (UFG/2014-Adaptada) Um importante dispositivo de proteção para transformadores trifásicos é o Relé de Buchholz. Ele é normalmente instalado entre o tanque principal do transformador e o tanque de expansão de óleo e sua função é supervisionar continuamente transformador, visando detectar situações anormais de formação de gases e presença de fluxo do óleo isolante. Este dispositivo: é normalmente conectado em uma interligação do tanque principal com o tanque de expansão de A óleo do transformador. B não é sensível para proteção contra arcos elétricos nos enrolamentos. é frequentemente aplicado em transformadores que operam somente com isolação sólida para C detecção da formação de gases. D indica e corrige o aparecimento de pequenos vazamentos no tanque principal do transformador. tem como ação, ao detectar uma anomalia, desligar imediatamente por ação disjuntora E transformador para que dano maior não lhe seja causado. Resposta correta Parabéns, você selecionou a alternativa Confira o gabarito comentado! Gabarito Comentado1 Marcar para revisão (Cesgranrio/2012 - Adaptada) A proteção diferencial é recomendada para máquinas rotativas (motores ou geradores). Essa proteção é utilizada para atuar na ocorrência do seguinte tipo de falta: A perda de sincronismo. B sobretensões de manobra. C Curto-circuito entre fase e fase. D curto-circuito nos alimentadores. E perda de sincronismo. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A proteção de máquinas rotativas de grande porte engloba uma série de funções que visam a detecção de diversos tipos de faltas. Na função diferencial são comparadas as correntes de entrada e saída da máquina com o intuito de protegê-la contra curtos-circuitos envolvendo duas fases do estator. Esta proteção é recomendada para máquinas acima de 1 MVA e obrigatória para máquinas superiores a 10 MVA.6 Marcar para revisão (Cesgranrio/2012) gerador elétrico de médio ou grande porte deve ter equipamentos de proteção que atuem frente às condições anormais de operação. A proteção que deve atuar no gerador, diante da perda de sua energia primária, é a proteção contra: A subexcitação. B C potência reversa. D E Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A perda de energia primária no gerador faz com que esse equipamento inverta seu sentido de fluxo de potência. Dessa forma, uma proteção contra potência reversa deve atuar.
