1)
A utilização dos conceitos de momento estático se dá no cálculo da posição do baricentro de figuras planas.
Seja: G - baricentro da superfície com coordenadas à determinar (xG; yG). Por analogia, a determinação das coordenadas do baricentro correspondem as equações para determinar o centro de massa ou centro de gravidade de figuras planas.

Observe a figura a seguir:

Determine e localize o baricentro das superfícies hachuradas da figura, que tem as medidas indicadas em cm:
Alternativas:
a) XG = 15; YG = 37.
b) XG = 25; YG = 37.
c) XG = 35; YG = 27.
d) XG = 25; YG = 27.
e) XG = 27; YG = 25.
2)
O raio de giração de uma superfície plana em relação a um eixo de referência constitui-se em uma distância particular entre a superfície e o eixo, na qual o produto entre a referida distância elevada ao quadrado e a área total da superfície, determina o momento de inércia da superfície em relação ao eixo.



Para determinar o raio de giração da superfície, quando conhecido o seu momento de inércia, utilize-se a sua definição, que é expressa através da raiz quadrada da relação entre o momento de inércia e a área total da superfície.

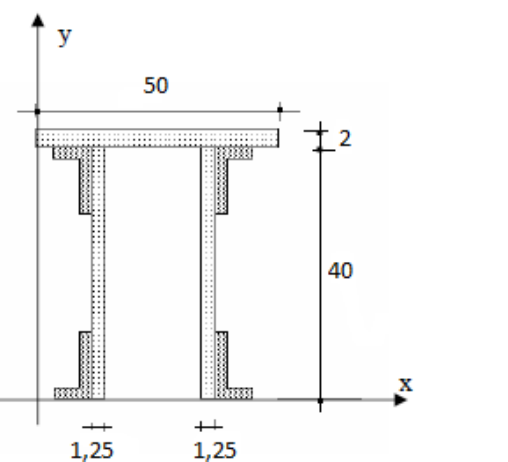

Considere a figura a seguir:

Determinar o raio de giração relativo aos eixos x e y do perfil representado.
Alternativas:
· a)

· b)

· c)

· d)

· e)

3)
A figura a seguir mostra uma viga bi-apoiada com carregamento distribuído em uma das extremidades e dois carregamentos pontuais.

Sendo assim, a alternativa que representa a máxima força cortante () é:
Alternativas:
· a)
92 kN.
· b)
98 kN.
· c)
80 kN.
· d)
88 kN.
· e)
90 kN.
4)
Vigas e eixos são elementos estruturais e mecânicos importantes na engenharia e sujeitos a esforços de flexão. Sendo assim, analise as afirmações sobre os diversos tipos de flexão:

I - Na flexão assimétrica, é possível utilizar a equação da tensão normal de flexão utilizada para flexão simétrica.
II - Na flexão pura, o momento fletor é o único esforço interno presente na seção transversal.
III - Na flexão simples o esforço normal não é nulo.
IV - Na flexão oblíqua, o plano de flexão contém todos os eixos de inércia.
Estão corretas as seguintes afirmações:
Alternativas:
· a)
I, II, III e IV.
· b)
I, II e III apenas.
· c)
I e II apenas.
· d)
III e IV apenas.
· e)
III apenas.
5)
Considere uma viga sujeita a flexão quando as cargas externas tenham seu plano de atuação oblíquo ao plano neutro e o momento produzido por essas cargas externas não coincidir com a linha neutra.
Sendo assim, é possível afirmar que a viga está sujeita a flexão:
Alternativas:
· a)
composta.
· b)
pura.
· c)
simples.
· d)
normal.
· e)
assimétrica.
