Princípios da Conversão Eletromecânica de Energia

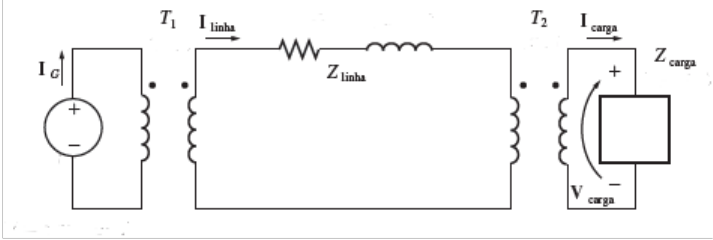

1. Um sistema de potência monofásico consiste em um gerador de 480V e 60Hz
alimentando uma carga Zcarga = 4 + j3 Ω por meio de uma linha de transmissão
de impedância Zlinha = 0,15 + j0,21 Ω. Responda às seguintes perguntas sobre
esse sistema. RT1 = 1:10 ; RT2 = 10:1

Qual será a tensão sobre a carga? Quais serão as perdas na linha de transmissão?

2. As impedâncias do circuito equivalente de um transformador de 20 kVA, 8.000/220
V e 60 Hz devem ser determinadas. O ensaio a vazio foi efetuado no lado secundário
do transformador (para reduzir a tensão máxima a ser medida) e o ensaio de curto-
circuito foi realizado no lado primário do transformador (para reduzir a corrente
máxima a ser medida). Os seguintes dados foram obtidos:

Ensaio a vazio (no secundário):
VVZ = 220 V
IVZ = 7,133 A
PVZ = 400 W

Ensaio de curto-circuito (no primário):
VCC = 489 V
ICC = 2,5 A
PCC = 200 W

Encontre as impedâncias do circuito equivalente aproximado, referido ao lado do primário,
e faça um desenho esquemático desse circuito.
