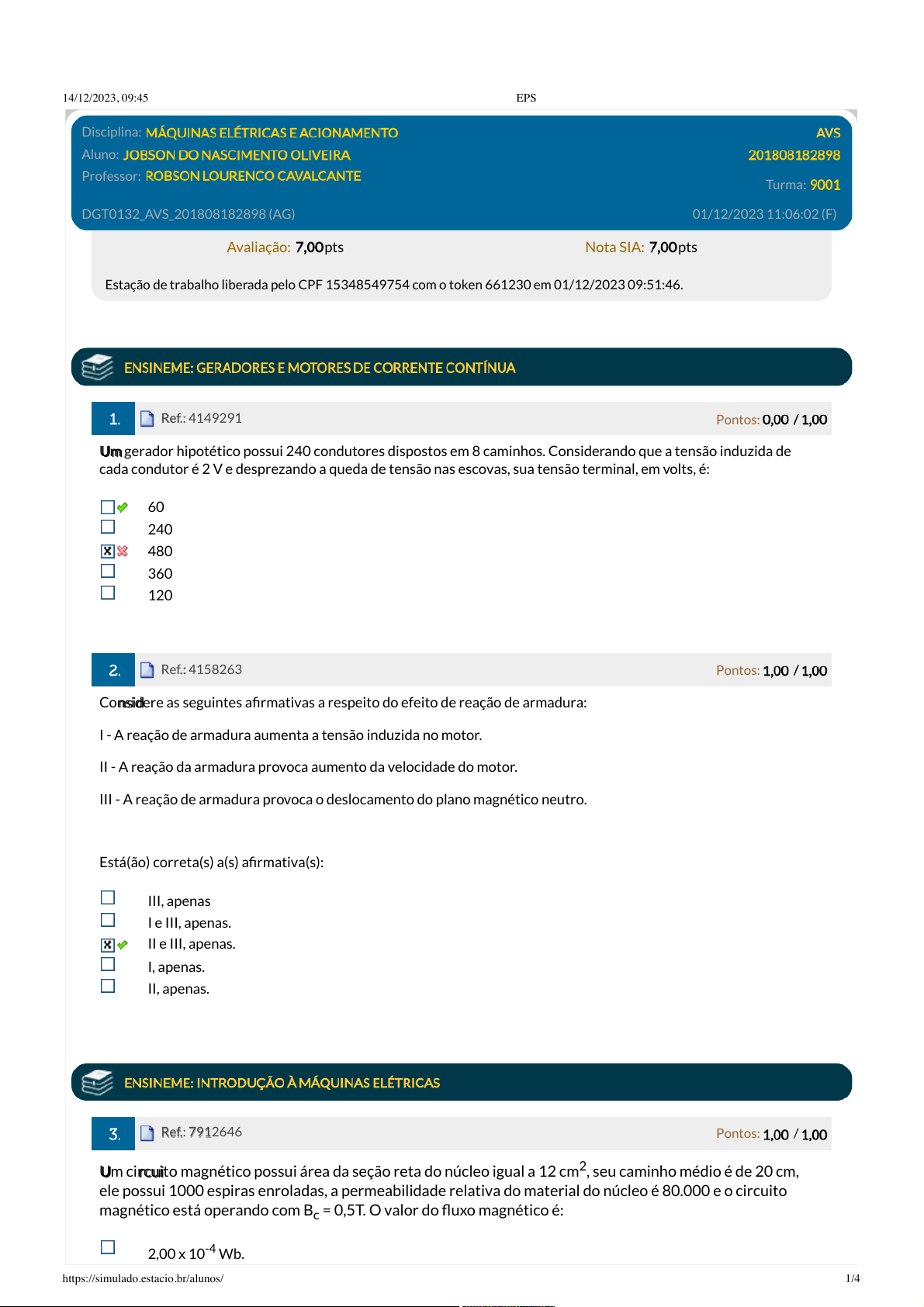

Disciplina: MÁQUINAS ELÉTRICAS E ACIONAMENTO AVS
 Aluno: JOBSON DO NASCIMENTO OLIVEIRA 201808182898
Professor: ROBSON LOURENCO CAVALCANTE

Turma: 9001
 DGT0132_AVS_201808182898 (AG) 01/12/2023 11:06:02 (F)
 Avaliação: Nota SIA: pts7,00 pts7,00
Estação de trabalho liberada pelo CPF 15348549754 com o token 661230 em 01/12/2023 09:51:46.

 ENSINEME: GERADORES E MOTORES DE CORRENTE CONTÍNUA

 Ref.: 4149291 Pontos: /0,00 1,00
Um gerador hipotético possui 240 condutores dispostos em 8 caminhos. Considerando que a tensão induzida de
cada condutor é 2 V e desprezando a queda de tensão nas escovas, sua tensão terminal, em volts, é:
 60
240
 480
360
120
 Ref.: 4158263 Pontos: /1,00 1,00
Considere as seguintes armativas a respeito do efeito de reação de armadura:
I -A reação de armadura aumenta a tensão induzida no motor.
II -A reação da armadura provoca aumento da velocidade do motor.
III -A reação de armadura provoca o deslocamento do plano magnético neutro.

Está(ão) correta(s) a(s) armativa(s):
III, apenas
I e III, apenas.
 II e III, apenas.
I, apenas.
II, apenas.

 ENSINEME: INTRODUÇÃO À MÁQUINAS ELÉTRICAS

 Ref.: 7912646 Pontos: /1,00 1,00
Um circuito magnético possui área da seção reta do núcleo igual a 12 cm , seu caminhomédio é de 20 cm,2
ele possui 1000 espiras enroladas, a permeabilidade relativa do material donúcleo é 80.000 e o circuito
magnético está operando com B = 0,5T. O valor do uxo magnético é:c
2,00 x 10-4Wb.
Impresso por Renato Leite, E-mail vendas1.renato@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 05/08/2026, 17:44:28
14/12/2023, 09:45 EPS
https://simulado.estacio.br/alunos/ 2/4
12,00 x 10-4Wb.
1,00 x 10-4Wb.
3,00 x 10-4Wb.
 6,00 x 10-4Wb.
 Ref.: 4020492 Pontos: /1,00 1,00
Considere uma máquina linear que opera na condição de motor. Sabe-se que a massa da barra é 1,5 kg, a
distância entre os trilhos é 50 cm e que a densidade de campo magnético é 5 T. Considerando que a força
aplicada na seja 30 N, a corrente, em A, da máquina linear em regime permanente é:
8,0
1,2
 12,0
4,0
16,0

 ENSINEME: MÁQUINAS DE INDUÇÃO

 Ref.: 4008293 Pontos: /1,00 1,00
 Um motor de indução trifásico, 220 V, 6 polos, 60 Hz, ligação Y, opera com um escorregamento de 5%. Esse
motor drena da rede elétrica uma corrente de 40 A e opera com um fator de potência 0,8 (indutivo).

Sabendo-se que as perdas do motor, nessas condições de operação, são 1.200 W, o valor aproximado do
torque mecânico aplicado à carga, em Nm, é:
87
112
 92
102
117
 Ref.: 4008267 Pontos: /1,00 1,00
Um motor de indução trifásico que opera com uma frequência de 60 Hz gira a 1750 rpm em seu regime
nominal de operação. Diante do exposto, pode concluir que seu escorregamento é, aproximadamente:
 2,8
5,6
3,6
7,2
0

 ENSINEME: MÁQUINAS SÍNCRONAS
Impresso por Renato Leite, E-mail vendas1.renato@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 05/08/2026, 17:44:28
14/12/2023, 09:45 EPS
https://simulado.estacio.br/alunos/ 3/4

 Ref.: 5420880 Pontos: /1,00 1,00
Uma instalação fabril possui os seguintes motores:

 Motor 1 (motor de indução)
 Potência ativa: 150 kW;
 Fator de potência: 0,80 (indutivo).

 Motor 2 (motor de indução)
 Potência ativa: 240 kW;
 Fator de potência: 0,85 (indutivo).

 Motor 3 (motor síncrono)
 Potência ativa: 50 kW;

Considerando que potência ativa total da fábrica é 490 kW, para que o fator de potência da instalação seja
0,92, a potência reativa a ser fornecida pelo motor síncrono, em kVAr, é aproximadamente:
29
50
25
15
 55
 Ref.: 4026311 Pontos: /1,00 1,00
 Um motor síncrono ligado em Y possui resistência de armadura desprezível, reatância síncrona igual a 4 ,W
 tensão induzida igual a 240 V e tensão de fase igual a 280 V. Sabendo-se que o ângulo de carga é 10 e que aso
 perdas por atrito, ventilação e do núcleo são iguais a 750 W, a potência mecânica do motor é
aproximadamente:
 2150
8750
8000
2900
9500

 ENSINEME: TRANSFORMADORES

 Ref.: 5423455 Pontos: /0,00 1,00
 Considere um transformador com conexão -Zig Zag, que possua N1 = 5000 espiras e N2/2 = 1000 espiras.
Impresso por Renato Leite, E-mail vendas1.renato@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos
autorais e não pode ser reproduzido ou repassado para terceiros. 05/08/2026, 17:44:28
14/12/2023, 09:45 EPS
https://simulado.estacio.br/alunos/ 4/4
Sabendo que a tensão de linha aplicada no primário é 24 kV, a tensão de linha do secundário, em V, é:
2400
4800
 7200
9600
 14400
 Ref.: 7812705 Pontos: /0,00 1,00
Os ensaios em vazio realizados em um transformador monofásico 22,5 kVA, 1250 V / 250 V apresentaram os
seguintes resultados:

 P o = 15 W;
 Vo = 250 V; e
 Io = 0,3 A.

  Diante do exposto, a reatância de magnetização referida para o lado de alta tensão, em , é:
156
25,0
 0,50
6,25
 21,2
