CURSO: ENGENHARIA ELÉTRICA
DISCIPLINA: ELETRÔNICA ANALÓGICA 1
PROFESSOR: JOSÉ ANTONIO LAMBERT

2ª LISTA DE EXERCÍCIOS – Capítulo 4: Polarização CC dos Transistores Bipolares a
partir do item 4.4 – Circuito de Polarização Estável do Emissor
Capítulo 5: Análise CA do transistor TBJ
Capítulo 6: Transistores de Efeito de Campo

OBSERVAÇÕES: 1) Os valores comerciais dos resistores com os seus múltiplos e
submúltiplos são:
10 12 15 18 22 27 33 39 47 56 68 82 100
E as respectivas potências: 1/8 1/4 1/2 1 2 3 5 10 15 e 20 watts
2) Os valores comerciais dos capacitores de poliéster na faixa de 1 nF até 2,2 uF são os
mesmos valores dos resistores.

3) Os valores comerciais dos capacitores eletrolíticos são : 1 uF, 2,2 uF, 3,3 uF, 4,7 uF, 10 uF,
22 uF, 47 uF, 100 uF, 220 uF. 470 uF, 1000 uF, 2200 uF, 4700 uF, ...

4) As tensões nominais dos capacitores eletrolíticos são: 10 V, 16V, 25 V, 35 V, 40 V, 50 V, 63
V, 70 V, 100 V, 200 V, 350 V.

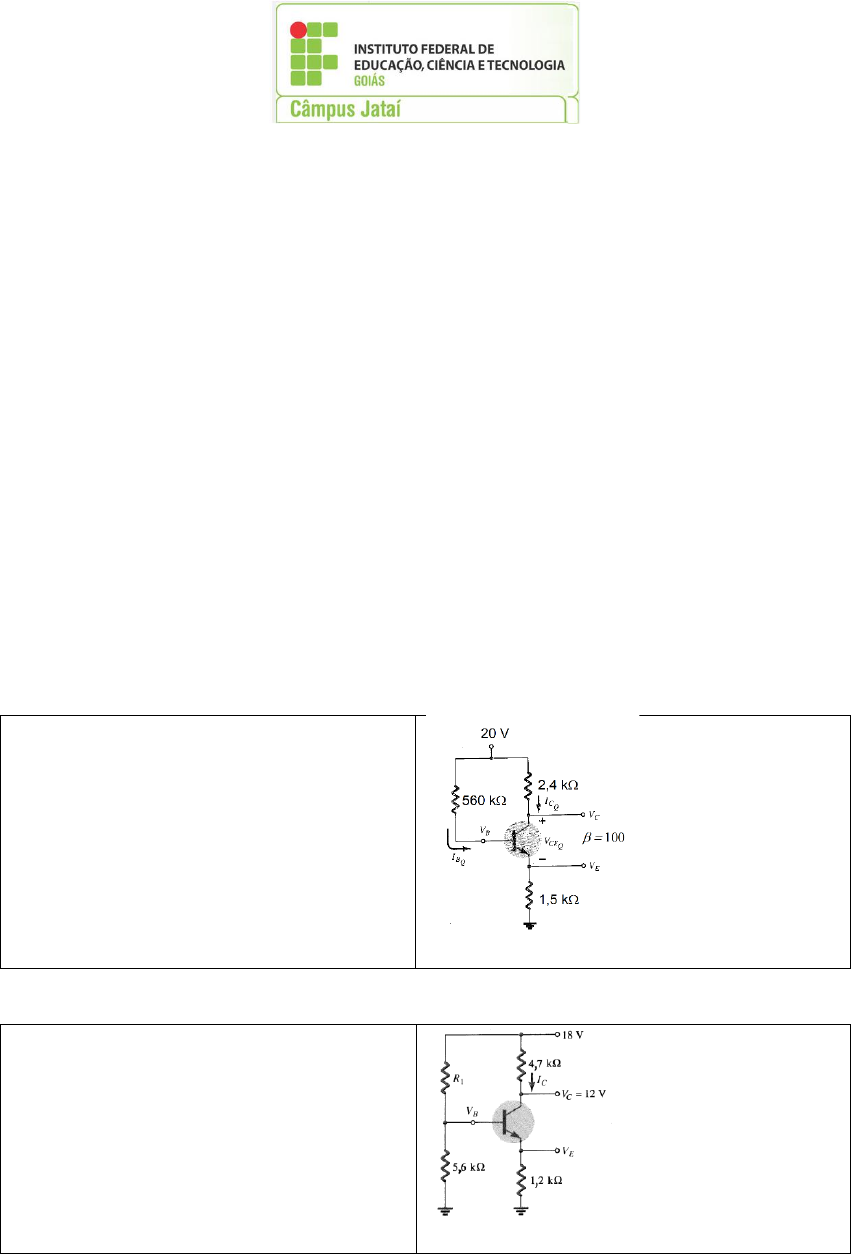

1ª) Para o circuito de polarização estável do emissor da Figura 1, determine:
a) IBQ
b) ICQ
c) VCEQ
d) VC
e) VB
f) VE

Figura 1

2ª) Dada a informação fornecida na Figura 2, determine:
a) IC
b) VE
c) VB
d) R1
Figura 2










3ª) Para o circuito da Figura 3, determine:
a) IC
b) VC
c) VE
d) VCE
Figura 3

4ª) Projete o circuito inversor da Figura 4 para operar com uma corrente de saturação de
8 mA, utilizando um transistor com um beta igual a 100. Considere o nível de IB igual a
120% do valor de IBmáx. Utilize os resistores com valores comerciais.
Figura 4

5ª) Determine VC e IB para o circuito da Figura 5.
Figura 5

6ª) Determine IE e VC para o circuito da Figura 6.
Figura 6


7ª) Dada a configuração base-comum da Figura 7, esboce o circuito equivalente CA
utilizando a notação para o modelo do transistor que aparece na Figura 8.


Figura 7

Figura 8
8ª) Utilizando o modelo do transistor da Figura 9, determine os seguintes valores para uma
amplificador emissor-comum, se β = 80, IE (CC) = 2 mA e rO = 40 kΩ.
a) Zi
b) Ib
c) Ai = Io/Ii = IL/Ib se RL = 1,2 kΩ

Figura 9
9ª) Para o circuito da Figura 10:
a) Determine Zi e Zo
b) Ache Av e Ai


Figura 10
10ª) Dado o circuito da Figura 11 pede-se:
a) Redesenhe o circuito para a resposta CA com o modelo “re” inserindo os terminais
apropriados e, incluindo rO.
b) Redesenhe o circuito para a resposta CA com o modelo híbrido equivalente.
Figura 11
11ª) Para a configuração de polarização fixa da Figura 12, determine:
a) Zi
b) Zo
c) ganho de tensão sem o resistor RL – Av NL – null load
d) ganho de tensão com o resistor de carga RL – Av L - load

Figura 12

12ª) Dado o circuito da Figura 13, pede-se:
a) Redesenhe o circuito para a resposta CA com o modelo “re” inserindo os terminais
apropriados.
b) Calcule a corrente IE
c) Determine o valor de re
d) Calcule Zi
e) Calcule Zo
f) Calcule Av
g) Determine o sinal de saída vo
h) Determine o novo sinal de saída vo se o gerador de sinal possuir uma resistência interna
Rs = 500 Ω
i) Determine o sinal de saída do item “g” se for introduzido um capacitor de desvio.
j) Desenhe o sinal de entrada vi e vo do item “g” num mesmo gráfico.
Figura 13
13ª) Determine as seguintes correntes e tensões do circuito da Figura 14.

a) VGSQ
b) IDQ
c) VDSQ
d) VS
e) VG
f) VD


Figura 14

14ª) Determine os seguintes pontos de corrente e tensão, para o circuiFto da Figura 15.


a) IDQ e VGSQ
b) VD
c) VS
d) VDS
e) VDG



Figura 15

15ª) Determinar o ganho de tensão Av para o circuito da Figura 14, para o mesmo ponto de
operação VGSQ.
a) Sem o capacitor de desvio CS
b) Com um capacitor de desvio de 10 µF

16ª) Desenhar as curvas características dos transistores de efeito de campo, canal N:
a) ID versus VDS para IDSS = 10 mA e VGSoff = -5 V
b) ID versus VGS para IDSS = 10 mA e VGSoff = -5 V

17ª) Redesenhar as curvas características dos transistores de efeito de campo, canal P:
a) ID versus VDS para IDSS = 10 mA e VGSoff = +5 V
b) ID versus VGS para IDSS = 10 mA e VGSoff = +5 V
