NBR 13281-2

Prévia do material em texto

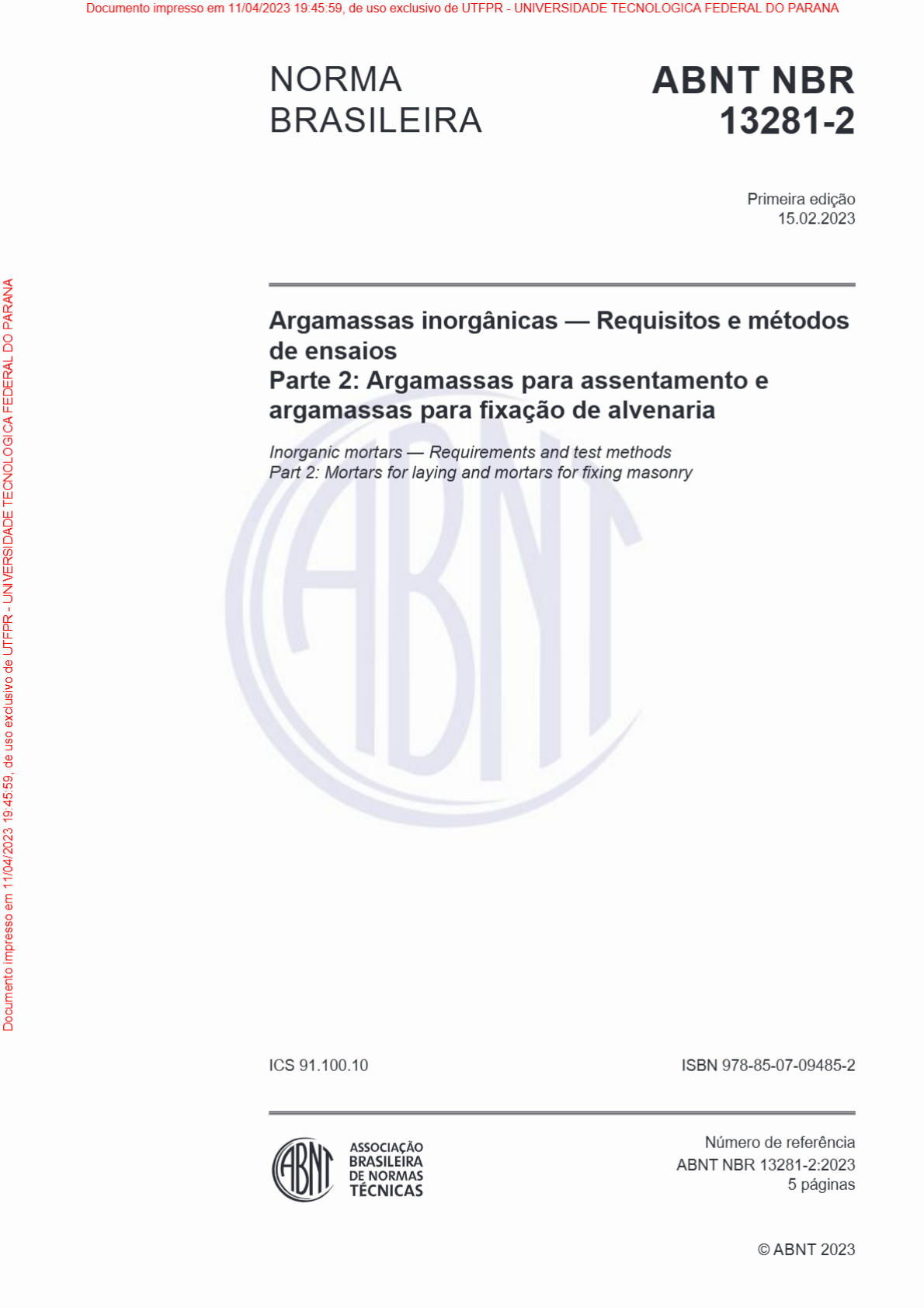

Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA NORMA ABNT NBR BRASILEIRA 13281-2 Primeira edição 15.02.2023 Argamassas inorgânicas Requisitos e métodos de ensaios Parte 2: Argamassas para assentamento e argamassas para fixação de alvenaria Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA Inorganic mortars Requirements and test methods Part 2: Mortars for laying and mortars for fixing masonry ICS 91.100.10 ISBN 978-85-07-09485-2 ASSOCIAÇÃO Número de referência BRASILEIRA ABNT NBR 13281-2:2023 DE NORMAS TÉCNICAS 5 páginas © ABNT 2023Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNI UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA © ABNT 2023 Todos direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito da ABNT. ABNT Av. Treze de Maio, 13 28° andar 20031-901 Rio de Janeiro - - RJ Tel.: + 55 21 3974-2300 Fax: + 55 21 3974-2346 abnt@abnt.org.br www.abnt.org.br ii © ABNT 2023 Todos os direitos reservadosDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 Sumário Página Prefácio iv 1 Escopo 1 2 Referências normativas 1 3 Termos e definições 2 4 Designação 2 5 Requisitos e critérios para argamassas inorgânicas para assentamento e para a fixação de alvenaria 2 5.1 Argamassa no estado fresco 2 5.2 Argamassa no estado endurecido 4 6 Classificação e informação 5 Documento impresso em 11/04/2023 19:45:59, uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA Tabelas Tabela 1 Requisitos e respectivos critérios para argamassas inorgânicas para assentamento e fixação Estado fresco 3 Tabela 2 Densidade de massa no estado fresco 3 Tabela 3 Requisitos e respectivos critérios para argamassas inorgânicas para assentamento e fixação - Estado endurecido 4 Tabela 4 - Classes de uso e respectivos critérios de resistência à compressão da argamassa inorgânica AAE 4 © ABNT 2023 - Todos os direitos reservados iiiDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é Foro Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais (ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas pelas partes interessadas no tema objeto da normalização. Os Documentos Técnicos ABNT são elaborados conforme as regras da ABNT Diretiva 2. AABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados à ABNT a qualquer momento (Lei n° 9.279, de 14 de maio de 1996). Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA Os Documentos Técnicos ABNT, assim como as Normas Internacionais (ISO e IEC), são voluntários e não incluem requisitos contratuais, legais ou estatutários. Os Documentos Técnicos ABNT não substituem Leis, Decretos ou Regulamentos, aos quais usuários devem atender, tendo precedência sobre qualquer Documento Técnico ABNT. Ressalta-se que os Documentos Técnicos ABNT podem ser objeto de citação em Regulamentos Técnicos. Nestes casos, os órgãos responsáveis pelos Regulamentos Técnicos podem determinar as datas para exigência dos requisitos de quaisquer Documentos Técnicos ABNT. A ABNT NBR 13281-2 foi elaborada no Comitê Brasileiro de Cimento, Concreto e Agregados (ABNT/CB-018), pela Comissão de Estudo de Argamassa de Assentamento e Revestimento (CE-018:400.004). Projeto circulou em Consulta Nacional conforme Edital n° 10 de 06.10.2022 a 07.11.2022. As ABNT NBR 13281-2 e ABNT NBR 13281-1 cancelam e substituem a ABNT NBR 13281:2005. A fim de permitir aos usuários da ABNT NBR 13281-2:2023 prazo para adequação e atendimento aos seus requisitos, é previsto que estes não sejam exigidos antes de 180 dias da publicação desta Norma. Isto não significa, entretanto, impedimento à adequação e atendimento a esta Norma Brasileira na sua íntegra por quaisquer partes interessadas que se sintam aptas a utilizá-las a qualquer momento durante este período. AABNT NBR 13281, sob 0 título geral "Argamassas inorgânicas Requisitos e métodos de ensaios", tem previsão de conter as seguintes partes: Parte 1: Argamassas para revestimento de paredes e tetos; Parte 2: Argamassas para assentamento e argamassas para fixação de alvenaria Escopo em inglês da ABNT NBR 13281-2 é seguinte: Scope This Standard establishes the requirements, criteria and test methods for inorganic mortars for laying masonry units (blocks and bricks) with and without structural function (seal) and for mortars used for horizontal fixation (wedding) of masonry without structural function, regardless of their form of production (produced on site, industrialized, stabilized, machined, ready for use and others) and application (manual or mechanized). iv © ABNT 2023 Todos os direitos reservadosDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 For the purposes of this Standard, the blocks and bricks defined in the standards ABNT NBR 6136, ABNT NBR 13438, ABNT NBR 14974-1, ABNT NBR 15270-1, are considered masonry unis. Other types of masonry units not specified by these standards need previous studies to attest the functionality of the inorganic mortar established. Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNI UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA © ABNT 2023 - Todos os direitos reservados VBIDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA NORMA BRASILEIRA ABNT NBR 13281-2:2023 Argamassas inorgânicas Requisitos e métodos de ensaios Parte 2: Argamassas para assentamento e argamassas para fixação de alvenaria 1 Escopo Esta Parte da ABNT NBR 13281 estabelece os requisitos, critérios e métodos de ensaios para as argamassas inorgânicas destinadas ao assentamento de unidades de alvenaria (blocos e tijolos) com e sem função estrutural (vedação) e para as argamassas destinadas à fixação horizontal (encunhamento) da alvenaria sem função estrutural, independentemente da sua forma de produção (produzidas em canteiro, industrializadas, estabilizadas, usinadas, prontas para uso ou outras) e de Documento impresso em 11/04/2023 19:45:59, uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA aplicação (manual ou mecanizada). Para os efeitos desta Parte da ABNT NBR 13281, são consideradas unidades de alvenaria os blocos e tijolos especificados nas ABNT NBR 6136, ABNT NBR 13438, ABNT NBR 14974-1 e ABNT NBR 15270-1. Outros tipos de unidades de alvenaria não especificados por estas Normas necessitam de estudos prévios para atestar a funcionalidade da argamassa inorgânica estabelecida nesta Parte da ABNT NBR 13281. 2 Referências normativas Os documentos a seguir são citados no texto de tal forma que seus conteúdos, totais ou parciais, constituem requisitos para este Documento. Para referências datadas, aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas). ABNT NBR 6136, Blocos vazados de concreto simples para alvenaria Requisitos ABNT NBR 7211, Agregados para concreto Especificação ABNT NBR 7221, Agregado Índice de desempenho de agregado miúdo contendo impurezas orgânicas Método de ensaio ABNT NBR 13277, Argamassa para assentamento e revestimento de paredes e tetos Determinação da retenção de água ABNT NBR 13278, Argamassa para assentamento e revestimento de paredes e tetos Determinação da densidade de massa e do teor de ar incorporado ABNT NBR 13279, Argamassa para assentamento e revestimento de paredes e tetos Determinação da resistência à tração na flexão e à compressão ABNT NBR 13438, Blocos de concreto celular autoclavado Requisitos ABNT NBR 14974-1, Bloco sílico-calcário para alvenaria Parte 1: Requisitos, dimensões e métodos de ensaio ABNT NBR 15258, Argamassa para revestimento de paredes e tetos Determinação da resistência potencial de aderência à tração © ABNT 2023 Todos os direitos reservados 1Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 ABNT NBR 15261, Argamassa para assentamento e revestimento de paredes e tetos Determinação da variação dimensional (retração ou expansão linear) ABNT NBR 15270-1, Componentes cerâmicos Blocos e tijolos para alvenaria Parte 1: Requisitos 3 Termos e definições Para os efeitos deste documento, aplicam-se os seguintes termos e definições. 3.1 argamassa inorgânica mistura homogênea de um ou mais ligantes inorgânicos, agregados miúdos (conforme as ABNT NBR 7211 e ABNT NBR 7221) e água, que pode conter fibras, adições e/ou aditivos, com Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA características especiais de desempenho adequadas à utilização 3.2 argamassa inorgânica para assentamento de unidades de alvenaria argamassa utilizada para a ligação de blocos ou tijolos na elevação da alvenaria 3.3 argamassa inorgânica para fixação horizontal de alvenaria argamassa utilizada na fixação da alvenaria sem função estrutural (vedação), para o preenchimento da interface com a estrutura (viga ou laje), ou seja, sobre a última fiada da alvenaria NOTA preenchimento da interface da alvenaria com a estrutura é conhecido como encunhamento. 4 Designação As argamassas inorgânicas para assentamento e fixação de unidades de alvenaria são designadas conforme apresentado a seguir: a) argamassa inorgânica para assentamento de unidades de alvenaria sem função estrutural (vedação) AAV; b) argamassa inorgânica para assentamento de unidades de alvenaria estrutural AAE; c) argamassa inorgânica para a fixação horizontal de alvenaria (encunhamento) AAF. 5 Requisitos e critérios para argamassas inorgânicas para assentamento e para a fixação de alvenaria 5.1 Argamassa no estado fresco Os requisitos e respectivos critérios para as argamassas inorgânicas para assentamento (AAV e AAE) e para argamassa para fixação horizontal (AAF) de unidades de alvenaria no estado fresco estão estabelecidos nas Tabelas 1 e 2. 2 © ABNT 2023 Todos os direitos reservadosDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 Tabela 1 Requisitos e respectivos critérios para argamassas inorgânicas para assentamento e fixação Estado fresco Critérios por tipo de argamassa Requisito Unidade AAV AAE AAF Método de ensaio Retenção de água (U) a, % ≥ 85 ≥ 80 Informativo ABNT NBR 13277 Teor de ar incorporado (A) a, b % 22 18 Informativo ABNT NBR 13278 Tempo de uso Mín. Informativo a A retenção de água (U) e teor de ar incorporado (A) das argamassas inorgânicas para assentamento (AAV e AAE) e para fixação horizontal (AAF) de unidades de alvenaria, independentemente da forma de produção, quer sejam, produzidas em canteiro, industrializadas, estabilizadas, usinadas, prontas para uso ou outras, devem atender aos critérios estabelecidos nesta Tabela. Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA b A retenção de água (U) e 0 teor de ar incorporado (A) das argamassas inorgânicas para assentamento (AAV e AAE) e para fixação horizontal (AAF) de unidades de alvenaria devem ser informados pelo fabricante na embalagem e/ou na ficha técnica. No caso de argamassas inorgânicas produzidas em canteiro de obras para assentamento (AAV e AAE) e para fixação horizontal (AAF) de unidades de alvenaria, 0 responsável legal e/ou técnico pela obra deve realizar os ensaios e indicar a retenção de água (U) e teor de incorporado (A) da argamassa, mantendo seu registro nos controles da obra. O tempo de uso da argamassa inorgânica para assentamento (AAV e AAF) e para fixação horizontal (AAF) de unidades de alvenaria é definido como 0 intervalo de tempo máximo decorrido entre a mistura da argamassa e a sua aplicação, no qual a argamassa mantém inalteradas as suas propriedades no estado fresco, garantindo seu desempenho no estado endurecido, considerando os requisitos e critérios estabelecidos nesta Parte da ABNT NBR 13281. O tempo de uso da argamassa para assentamento (AAV e AAE) e para fixação horizontal (AAF) de unidades de alvenaria deve ser informado pelo fabricante na embalagem e/ou na ficha técnica. No caso de argamassas para assentamento (AAV e AAF) ou para fixação horizontal (AAF) de unidades de alvenaria produzidas em canteiro de obras, responsável legal e/ou técnico pela obra deve determinar o tempo de uso da argamassa e manter 0 seu registro nos controles da obra. NOTA A qualquer momento a trabalhabilidade pode ser restabelecida pela remistura, sem acréscimo de água, dentro do tempo de uso estabelecido. Tabela 2 Densidade de massa no estado fresco Densidade de massa no estado fresco (DF) Classe Método de ensaio kg/m³ DFDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 5.2 Argamassa no estado endurecido As argamassas inorgânicas para assentamento (AAV e AAE) e para fixação horizontal (AAF) de unidades de alvenaria no estado endurecido devem cumprir os requisitos e respectivos critérios estabelecidos na Tabela 3. Tabela 3 Requisitos e respectivos critérios para argamassas inorgânicas para assentamento e fixação Estado endurecido Critérios por tipo de argamassa Requisito Unidade Método AAV AAE AAF de ensaio Resistência à Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA MPaDocumento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA ABNT NBR 13281-2:2023 A classe de uso da resistência à compressão (ver Tabela 4) das argamassas inorgânicas para assentamento de unidades de alvenaria estrutural (AAE) deve ser informada pelo fabricante na embalagem e/ou na ficha técnica. No caso de argamassas produzidas em canteiro de obras para assentamento de unidades de alvenaria estrutural (AAE), responsável legal e/ou técnico pela obra deve realizar o ensaio e indicar a classe de uso da resistência à compressão (ver Tabela 4) da argamassa, mantendo seu registro nos controles da obra. 6 Classificação e informação As argamassas inorgânicas para assentamento (AAV e AAE) e as argamassas para fixação horizontal (AAF) de unidades de alvenaria devem atender integralmente a todos os requisitos classificatórios e informativos estabelecidos nesta Parte da ABNT NBR 13281, independentemente da forma de produção, quer sejam, produzidas em canteiro de obras, industrializadas, estabilizadas, usinadas, Documento impresso em 11/04/2023 19:45:59, de uso exclusivo de UTFPR UNIVERSIDADE TECNOLOGICA FEDERAL DO PARANA prontas para uso ou outras, bem como da forma de aplicação (manual ou mecanizada). As argamassas produzidas em canteiro de obras, industrializadas, estabilizadas, usinadas, prontas para uso ou outras que sejam, indicadas para mais de uma aplicação (revestimento, assentamento, fixação etc.) devem atender cumulativamente a todos os requisitos e critérios estabelecidos nesta ABNT NBR 13281, em todas as suas aplicações. No caso de argamassas inorgânicas fornecidas e/ou adquiridas para a obra para assentamento (AAV e AAE) ou para fixação horizontal (AAF) de unidades de alvenaria, fabricante da argamassa deve informar, de forma clara e bem visível, na embalagem e/ou na ficha técnica, todos os requisitos estabelecidos na Seção 5. No caso de argamassas inorgânicas produzidas em canteiro de obras para assentamento (AAV e AAE) ou para fixação horizontal (AAF) de unidades de alvenaria, responsável legal e/ou técnico pela obra deve realizar todos os ensaios estabelecidos nesta Parte ABNT NBR 13281 e manter nos controles da obra registro dos resultados de todos os requisitos estabelecidos na Seção 5. © ABNT 2023 - Todos os direitos reservados 5
