CONSTRUÇÃO DE PAVIMENTOS
DE CONCRETO SIMPLES COM
EQUIPAMENTO REDUZIDO
NBR 7583
Mas o que é um pavimento de concreto
simples ?
Pavimento de concreto simples é um pavimento
rígido constituído de placas de concreto de
cimento portland, apoiadas sobre a fundação,
nos quais os esforços, tanto de compressão
quanto os de tração, são resistidos apenas pelo
concreto.

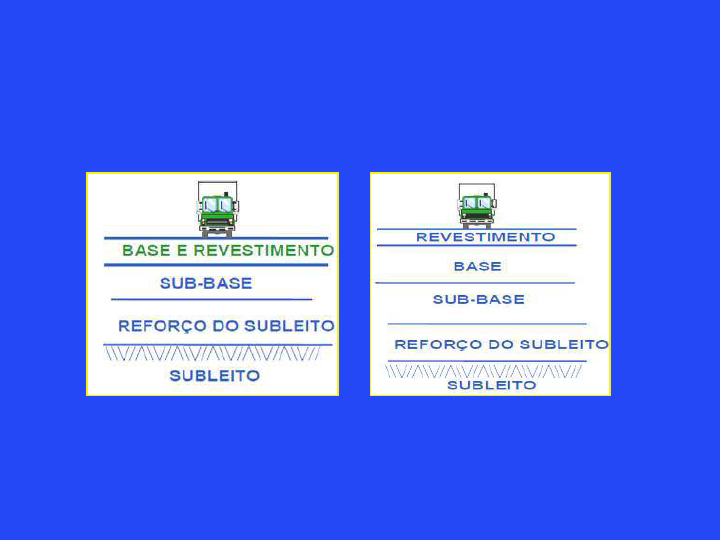

Comparação entre a estrutura de um
pavimento rígido e flexível
 Pavimento rígido Pavimento flexível
 A alta rigidez da placa distribui o carregamento para uma
grande área de solo. A maior parte da capacidade estrutural
é provida pela própria placa
Equipamento Reduzido de Concretagem

Mais aplicável a centros
urbanos e utiliza
basicamente:

• Formas de contenção
lateral do concreto,
preferencialmente
metálicas;
• Serra de disco ;
• Régua acabadora;
• Vibradores de imersão;
• Régua ou treliça vibratória, com motor a gasolina e de
deslocamento manual.
Produção do Equipamento Reduzido
De 50 a 100m/dia
Produção de equipamentos de formas
deslizantes
De 500 a 700m/dia
 ETAPAS DE EXECUÇÃO DO PAVIMENTO
 a) Preparação do Subleito
O pavimento de concreto necessita de subleito
homogênio e estável, isto é, não sujeito a recalque
diferencial e compactação a 95% do Proctor Normal.
b) Execução da Sub-base (DNIT 056/2004-ES)
Camada normalmente de concreto rolado – CCR (concreto
compactado com rolo) com a finalidade de:

• Aumentar o coeficiente de recalque k do subleito gerando economia
na espessura da placa de concreto;

• Evitar a erosão sob a placa que tem como consequência o efeito de
bombeamento de finos.
ESPECIFICAÇÕES DO CCR:

•Consumo de cimento: 85 a 120 Kg/m³
•Deve exceder 50 cm a largura total da placa
•GC ≥ 100% Proctor normal
•Resistência a compressão fck = 1,5 MPa aos 7 dias


NÚMERO DE ENSAIOS:

•Densidade: 3/dia
•Umidade: 1/caminhão (de 4 a 7 %)
•Granulometria: 1/dia
•Corpo de prova cilíndrico: 6 por jornada e no mínimo 1/caminhão
com rompimento aos 7 dias (até esta data os corpos de prova
deverão ser mantidos em cura úmida ou cura saturada).
Equipamentos necessários para execução da
sub-base de CCR
• Caminhões basculantes ou caminhões betoneira
• Motoniveladora
• Rolo compactador vibratório liso
• Placa vibratória ou sapo mecânico

COMPACTAÇÃO DO CCR

O tempo decorrido entre a adição de água na mistura na central e o
término da compactação deverá ser no máximo de 2 horas. A viagem
que exceder este limite deverá ser encaminhada para o bota fora.

Rolo liso de 10 a 15 t
IMPERMEABILIZAÇÃO E ISOLAMENTO DO
CCR
 É prática garantir que a fundação:
• não absorva a água de amassamento do concreto da placa;
• não impeça a movimentação horizontal do concreto, devida à retração
volumétrica inicial.

 Proteção: Pintura betuminosa tipo RR 2C a uma tacha de 0,8 a 1,6 l/m² ou
lençol plástico espessura de 0,2 a 0,3 mm.
CUIDADOS COM O CCR EXECUTADO
• Deverá ser respeitado 3 dias de cura tanto para liberação de tráfego
ou para execução de concreto simples.

• O CCR executado deverá estar nivelado e regularizado de acordo
com as cotas de projeto.
c) COLOCAÇÃO DAS FORMAS
•Servirão de guia para a régua vibratória;

•Devem ser metálicas;

•O alinhamento verificado com uma régua de 3m nenhum ponto no topo
deve afastar-se mais de 3 mm e, na face lateral , de mais de 5 mm;

•Nas curvas com raio inferior a 30 m devem ser usadas formas curvas
ou flexíveis.

•A desmoldagem se dará 12 horas após a concretagem e no máximo
24h.
d) COLOCAÇÃO DAS BARRAS DE TRANFERÊNCIA
Finalidade : promover uma certa transferência de carga de uma placa para outra
quando a carga passa pelas juntas de retração,reduzindo o deslocamento vertical
diferencial .
• São colocadas transversalmente às placas de concreto antes da
concretagem das mesmas e no local onde serão executadas as juntas de
retração;
• Barras aço CA25 lisa;
• Marcar a posição do eixo longitudinal delas antes da concretagem.
DNIT (2005)
e) LANÇAMENTO, ESPALHA E ADENSAMENTO
DO CONCRETO SIMPLES
• O período máximo entre a mistura (a partir da adição da água) e o lançamento
do concreto deverá ser de 30 minutos;

• Com o uso de caminhões betoneira pode se ampliado até 90 minutos;

• Períodos maiores deve-se usar aditivos plastificantes retardadores de pega;

• Junto as formas usar vibradores de imersão;

• Deslocar a régua ou treliça vibratória com cuidado para evitar o efeito Bump.
CONTROLE TECNOLÓGICO DO CS
• Slump Test 70 ± 10 mm (pavimentos executados com
equipamento reduzido);

• Um ensaio por betoneira.
CONTROLE TECNOLÓGICO DO CS
A resistência do concreto deverá ser determinada através da resistência
característica à tração na flexão (fctM,k ou MR) na idade de controle
fixada no projeto;

MR ≥ 4,5 Mpa aos 28 dias;

Portanto para cada caminhão recebido na obra será retirado pelo menos
um exemplar formado por 2 corpos-de-prova cilíndricos e um
prismático .






















CONTROLE TECNOLÓGICO DO CS
•CP cilíndricos: desforma até 24h

•CP prismáticos: desforma até 48h

•Após a desforma devem ficar em câmara úmida ou imersos em água
saturada com cal até a data prevista de ensaio, renovada a cada 7
dias.
CONTROLE TECNOLÓGICO DO CS
Ensaios de ruptura
Cilíndrico - Compressão Prismático – Tração na flexão
 f) ACABAMENTO SUPERFICIAL
• Logo após o adensamento do concreto com a régua vibratória, verifica-
se o nivelamento da superfície com uma régua de 3m de comprimento,
disposta paralelamente ao eixo longitudinal do pavimento e avançando de
cada vez em movimentos de vaivém de, no máximo,metade do seu
comprimento em toda a largura concretada ;

• Depressões serão preenchidas com concreto fresco e saliências
retiradas e niveladas.
 g) ACABAMENTO SUPERFICIAL COM O
FLOATING
 Usa-se a régua acabadora flutuante (Floating) para fechamento
dos vazios e melhorar o nível de conforto do pavimento
h) TEXTURIZAÇÃO DA SUPERFÍCIE
• Aumenta a rugosidade superficial e por consequência o atrito
entre o pavimento e os pneumáticos dos veículos.

• Promove a microdrenagem superficial evitando a
hidroplanagem

• Realizada com vassouras de piaçaba assim que a superfície
do concreto começar a perder o brilho.
 i) CURA DO CONCRETO
• Normalmente utiliza-se
produto químico liquido e à
taxa ≥ 0,25l/m²

• Aplicada imediatamente
após a texturização pois nas
primeiras 6 h do lançamento
do concreto a evaporação
da água de amassamento
chega a 20% do total.

• Após a retirada das formas
laterais também procede-se
a aplicação do produto na
faces laterais das placas de
concreto
Como possui uma grande área exposta ao ar, as placas de concreto
estão sujeitas a grandes variações de umidade e de temperatura.
Deve-se portanto proteger o concreto de modo a sofrer a menor
retração possível.
j) PROTEÇÃO DO PAVIMENTO
Sinalização para impedir a passagem de veículos, pessoas ou animais
 k) EXECUÇÃO DAS JUNTAS
Função das juntas:

• Promover a fissuração
com geometria pré-
definida impedindo a
fissuração aleatória e
garantir o funcionamento
estrutural previsto;

• Manter o nível estéticodo pavimento;



Modernamente se executam as juntas através de serragem do
concreto com serra de disco diamantado num período que varia de
6 a 14 horas numa profundidade de 1/4 a 1/3 da espessura da placa.



MECANISMOS DE APARECIMENTO DAS
FISSURAS
• Retração autógena, hidráulica e térmica– fissuras transversais aleatórias
espaçadas de 9 a 46m

• Empenamento restringido – provoca o aparecimento de fissuras
longitudinais e de novas fissuras transversais

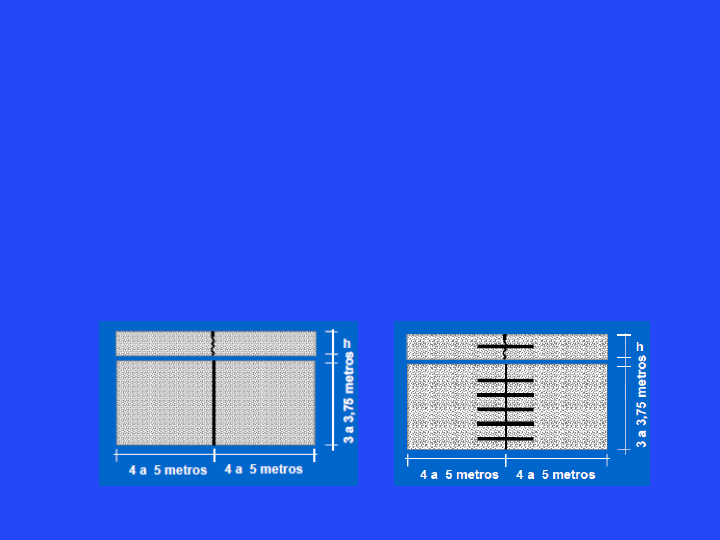

TIPOS DE JUNTAS
 JUNTA TRANSVERSAL DE RETRAÇÃO, DE SEÇÃO ENFRAQUECIDA, COM
BARRAS DE TRANSFERÊNCIA
JUNTA TRANSVERSAL DE CONSTRUÇÃO
Ocorre quando o ciclo de trabalho termina, devendo coincidir com uma
junta transversal de retração de projeto.
TIPOS DE JUNTAS
TIPOS DE JUNTAS
JUNTA LONGITUDINAL COM BARRAS DE LIGAÇÃO
BARRAS DE LIGAÇÃO:

• Comprimento 62cm

• Aço CA 50

• Diâmetro 8mm

• Espaçamento 50 cm
 l) SELAGEM DAS JUNTAS
Tem por finalidade impedir a infiltração de água e de materiais sólidos
que provocarão o esborcinamento das juntas.
MATERIAL DO CORPO DE APOIO
Os mais usuais são cordão de sisal ou cordão de poliuretano
MATERIAL VEDANTE - SELANTE
Mais usados são os de silicone e os pré moldados
FIM
PAVIMENTO CONCLUÍDO
