Prof. Eng. Me. Rialberth Cutrim – Resistência dos Materiais 1
-PROPRIEDADES MECÂNICAS-




ATIVIDADE 6 – PROPRIEDADES MECÂNICAS

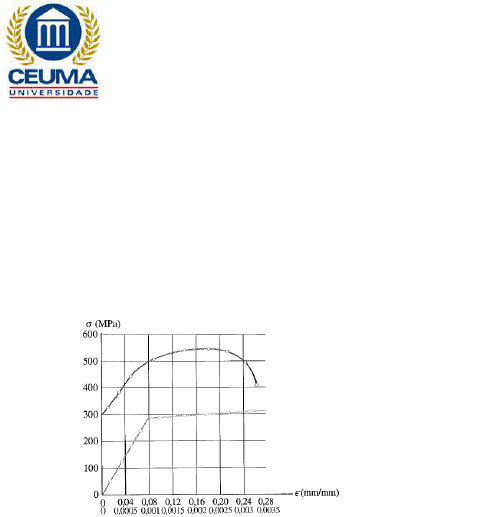

1. A Figura representa o diagrama tensão-deformação para um aço-liga com 12mm de
diâmetro original e comprimento de referência 50mm.
A) Determine os valores aproximados do módulo de elasticidade para o material, a
carga aplicada ao corpo de prova que causa o escoamento e a carga máxima que o
corpo de prova suportará.
B) Se o corpo de prova for submetido a carga de tração até 500MPa, determine o
valor aproximado de recuperação elástica e do aumento no comprimento de
referência após o descarregamento.
C) Determine os valores aproximados dos módulos de resiliência e de tenacidade
para o material.



2. Uma barra de aço A-36 tem comprimento de 1250mm e área da seção transversal de
430mm². Determine o comprimento da barra se ela for submetida a uma tração axial
de 25kN. O material tem comportamento elástico linear.

3. O diagrama tensão-deformação para o polietileno que é utilizado para revestir cabos
coaxiais é determinado por um ensaio com um corpo de prova com comprimento de
referência de 250mm. Se uma carga P aplicada ao corpo de prova desenvolve uma
deformação ε=0,024mm/mm, determine o valor aproximado do comprimento do
corpo de prova medido entre os pontos de referencia quando a carga é removida.
Considere que o corpo de prova se recupere elasticamente.

UNIVERSIDADE CEUMA – CAMPUS 1
PRÓ – REITORIA DE GRADUAÇÃO
CURSO DE ENGENHARIA CIVIL
Prof. Eng. Me. Rialberth Cutrim
RESISTÊNCIA DOS MATERIAIS 1

Prof. Eng. Me. Rialberth Cutrim – Resistência dos Materiais 1
-PROPRIEDADES MECÂNICAS-


4. A Figura mostra o comportamento tensão-deformação para fibra de vidro. Se uma
barra de 50mm de diâmetro e 2m de comprimento fabricada com esse material for
submetida a uma carga de tração axial de 60kN, determine seu alongamento.



5. A adição de plastificadores ao cloreto de polivinil provoca a redução de sua rigidez. Os
diagramas tensão-deformação apresentados a seguir mostram tal efeito para 3 tipos
desse material. Especifique o tipo que deve ser usado na fabricação de uma haste com
125mm de comprimento e 50mm de diâmetro que terá de suportar, no mínimo, uma
carga axial de 100kN e alongar, na máximo, 6mm.


Prof. Eng. Me. Rialberth Cutrim – Resistência dos Materiais 1
-PROPRIEDADES MECÂNICAS-
6. Os cabos de aço AB e AC sustentam a massa de 200kg. Se a tensão axial admissível
para os cabos for σadm =130MPa, determine o diâmetro exigido para cada cabo. Além
disso, qual é o novo comprimento do cabo AB após a aplicação da carga? Considere
que o comprimento não alongado de AB seja 750mm. Eaço=200GPa.



7. A Figura mostra o diagrama tensão-deformação para duas barras de poliestireno. Se a
área da seção transversal da barra AB for 950mm² e a de BC for 2500mm², determine a
maior força P que pode ser suportada antes que qualquer dos elementos sofra
ruptura. Considere que não ocorre nenhuma flambagem.




Prof. Eng. Me. Rialberth Cutrim – Resistência dos Materiais 1
-PROPRIEDADES MECÂNICAS-
8.
A) A viga é sustentada por um pino em C e por um cabo de ancoragem AB de aço A-
36. Se o cabo tiver diâmetro de 5mm, determine quanto ele estica quando um
carregamento distribuído w=1,5kN/m agir sobre a viga. O material permanece
elástico.
B) A viga é sustentada por um pino em C e por um cabo de ancoragem AB de aço A-
36. Se o cabo tiver diâmetro de 5m, determine o carregamento w se a
extremidade B for deslocada 18mm para baixo.


9. A haste plástica de acrílico tem 200mm de comprimento e 15mm de diâmetro. Se uma
carga axial de 300N for aplicada a ela, determine a mudança em seu comprimento e
em seu diâmetro. EP=2,70GPa, ν=0,4.


10. A Figura mostra a porção elástica do diagrama tensão-deformação para um aço-liga. O
corpo de prova do qual ela foi obtida tinha diâmetro original de 13mm e comprimento
de referência de 50mm.
A) Quando a carga aplicada ao corpo de prova for 50kN, o diâmetro é 12,99265mm.
Determine o coeficiente de Poisson para o material.
B) Se uma carga P=20kN for aplicada ao corpo de prova, determine seu diâmetro e
comprimento de referência. Considere ν=0,4.

Prof. Eng. Me. Rialberth Cutrim – Resistência dos Materiais 1
-PROPRIEDADES MECÂNICAS-
11. A Figura mostra o diagrama tensão-deformação de cisalhamento para um aço-liga. Se
um parafuso de 6mm de diâmetro feito desse material for utilizado em uma junta
sobreposta, determine o módulo de elasticidade E e a força P exigida para provocar o
escoamento do material. Considere ν=0,3.


12. O bloco de borracha é submetido a um alongamento de 0,75mm ao longo do eixo x, e
suas faces verticais sofrem uma inclinação de modo que θ=89,3°. Determine as
deformações εx, εy e γxy. Considere νb=0,5.


13. A Figura mostra a porção elástica do diagrama tensão-deformação para uma liga de
alumínio. O corpo de prova usado para o ensaio tem comprimento de referência de
50mm e 12,5mm de diâmetro.
A) Quando a carga aplicada for 45kN, o novo diâmetro do corpo de prova será
12,48375mm. Calcule o módulo de cisalhamento GAl para o alumínio.
B) Quando a carga aplicada é 50kN, determine o novo diâmetro do corpo de prova. O
módulo de cisalhamento é GAl=28GPa.
