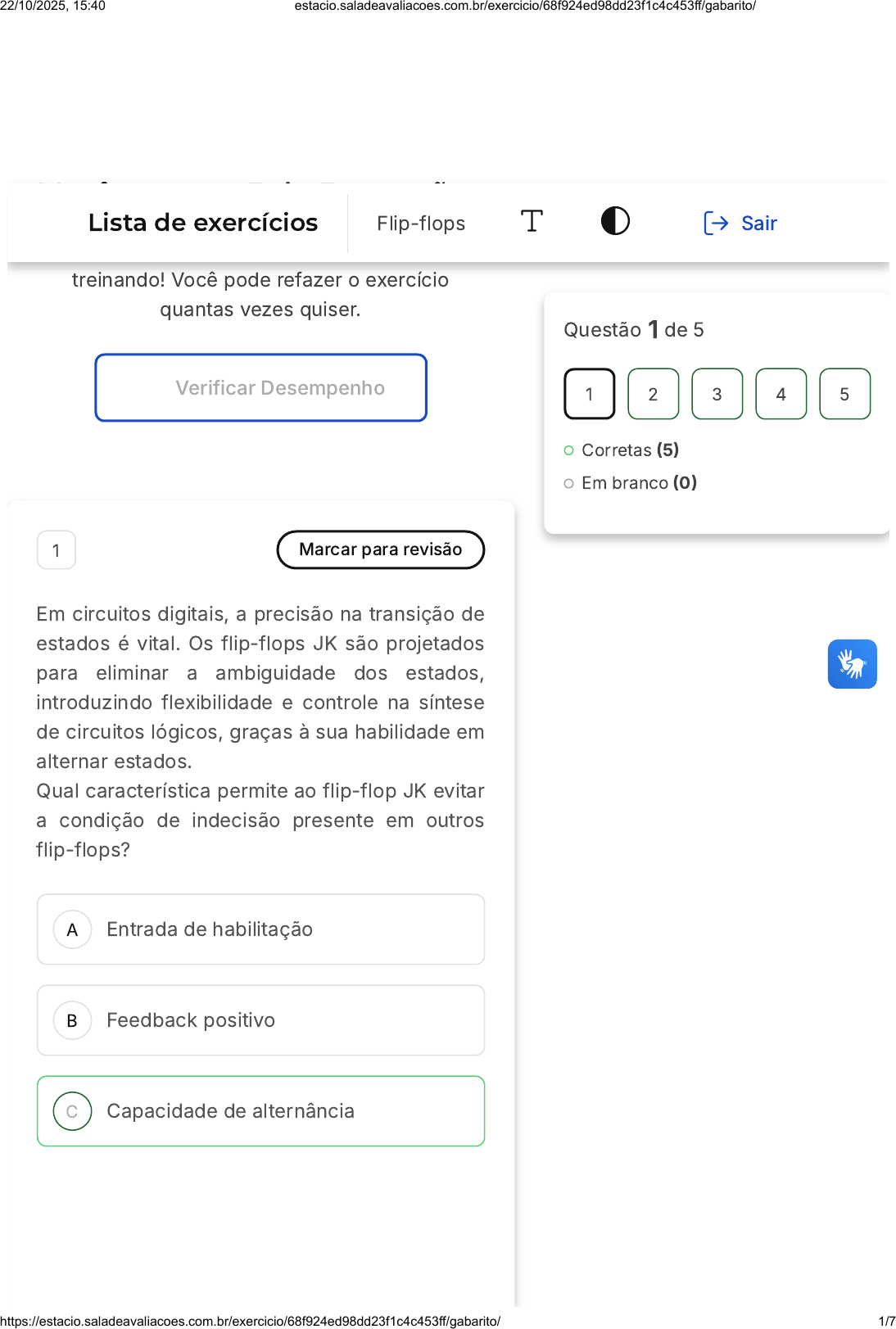

lista de exec Flip-flops

Prévia do material em texto

Você acertou 5 de 5 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Em circuitos digitais, a precisão na transição de
estados é vital. Os flip-flops JK são projetados
para eliminar a ambiguidade dos estados,
introduzindo flexibilidade e controle na síntese
de circuitos lógicos, graças à sua habilidade em
alternar estados.
Qual característica permite ao flip-flop JK evitar
a condição de indecisão presente em outros
flip-flops?
Entrada de habilitação
Feedback positivo
Capacidade de alternância
Questão 1 de 5
Corretas (5)
Em branco (0)
1 2 3 4 5
Lista de exercícios Flip-flops Sair
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 1/7
D
E
Entradas de set e reset
Controle de clock
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A característica distintiva do flip-flop JK é
sua capacidade de alternância, permitindo-
lhe mudar de estado cada vez que o pulso
de clock é aplicado, evitando assim a
ambiguidade de estados indesejados. Isso
o diferencia de outros flip-flops, onde
condições específicas podem levar a
indecisões.
2 Marcar para revisão
A respeito do flip-flop considere as seguintes
afirmações:
I- Se o flip-flop se comporta como um
flip-flop T
II- A saída muda de estado sempre que ocorre o
bordo apropriado do sinal de relógio e
III- Pode ser implementado colocando em curto
as entradas e de um flip-flop
Estão corretas:
D
D =
¯̄¯̄
Q
D = 1
J K JK
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 2/7
A
B
C
D
E
Apenas as afirmações II e III
Nenhuma das afirmações
Apenas a afirmação II
Apenas a afirmação I
Apenas a afirmação III
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As afirmações apresentadas na questão
estão todas incorretas. A afirmação I está
errada porque quando \(D = \overline{Q}\),
o flip-flop D não se comporta como um
flip-flop T. A afirmação II também está
incorreta, pois a saída do flip-flop D não
muda de estado sempre que ocorre o
bordo apropriado do sinal de relógio e \(D =
1\). Por fim, a afirmação III está errada
porque o flip-flop D não pode ser
implementado colocando em curto as
entradas \(J\) e \(K\) de um flip-flop \(JK\).
Portanto, nenhuma das afirmações está
correta.
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 3/7
A
B
C
D
E
3 Marcar para revisão
Seja o circuito abaixo com as entradas
expressas pela tabela:
A sequência da saída   de   até   é: Q t1 t5
Indeterminado, 0, 1, 1 e 1
Indeterminado, 1, 0, 0 e 0
1, 1, 1, 1 e 0
1, 0, 1, 1 e 0
0, 0, 1, 0 e 0
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 4/7
A
B
C
D
E
Gabarito Comentado
A resposta correta é: 1, 1, 1, 1 e 0.
4 Marcar para revisão
Qual é o nome do dispositivo representado na
figura abaixo:
Flip-flop T
Latch D
Flip-flop D
Flip-flop JK
Latch RS
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 5/7
A
B
C
D
E
Gabarito Comentado
A resposta correta é: Flip-flop T
5 Marcar para revisão
No circuito apresentado na figura,
os valores de   nos instantes  ,  e   são
respectivamente:
Q t1 t2 t3
0, 1 e 0
1, 0 e 1
0, 1 e 1
0, 0 e 1
1, 1 e 0
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
22/10/2025, 15:40 estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68f924ed98dd23f1c4c453ff/gabarito/ 6/7
gabarito comentado!
Gabarito Comentado
A resposta correta é: 0, 0 e 1.
