Curso: Engenharia Mecatrônica .
Disciplina: Eletrônica Analógica.
Aluno(a): Raiara Moreira Da Paixão.
Número do Projeto: P4

 Levantamento de requisitos e elaboração do diagrama de blocos

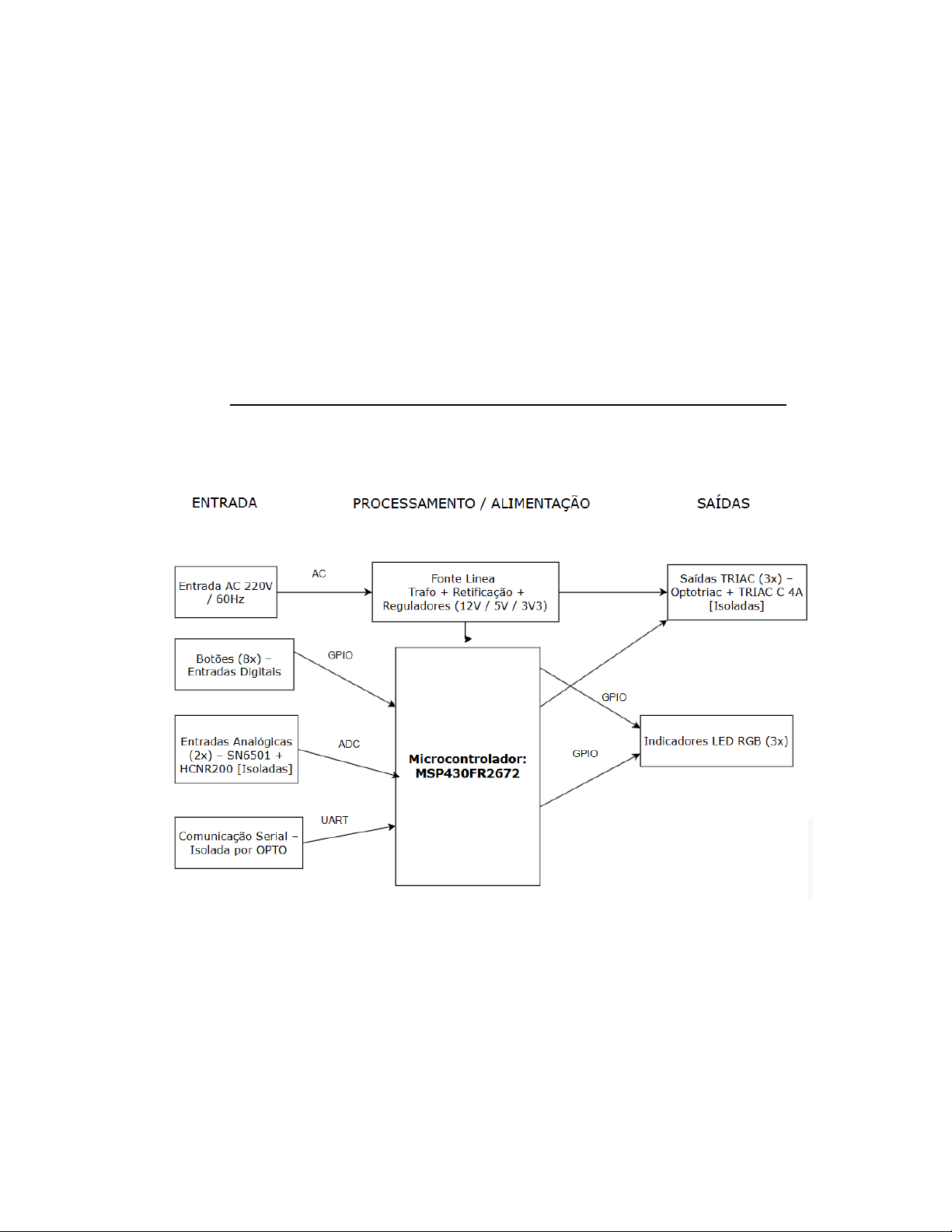

Diagrama de blocos:

Especificações:
● Tensão de alimentação:
○ 220 V / 60 Hz
● Temperatura de operação:
○ –10 °C até 40 °C

● Saídas:
○ Saída 1: 3 x saídas TRIAC, isoladas com optotriac e TRIAC C 4A,
utilizadas para o acionamento de cargas em corrente alternada.
○ Saída 2: Indicadores LED RGB (3x) para sinalização dos estados do
sistema.
○ Saída 3: (Reservada) Saída de motor não utilizada neste projeto.
● Entradas:
○ Entradas digitais: 8 botões para interação e controle.
○ Entradas analógicas: 2 entradas isoladas utilizando SN6501 e
HCNR200, responsáveis pela leitura de sinais analógicos com isolamento
galvânico.
● Comunicação:
○ Canal serial isolado por optoacoplador (OPTO), garantindo segurança
na transmissão de dados.
● Fonte:
○ Fonte Linear composta por transformador, retificação e reguladores de
tensão (12 V / 5 V / 3,3 V).
