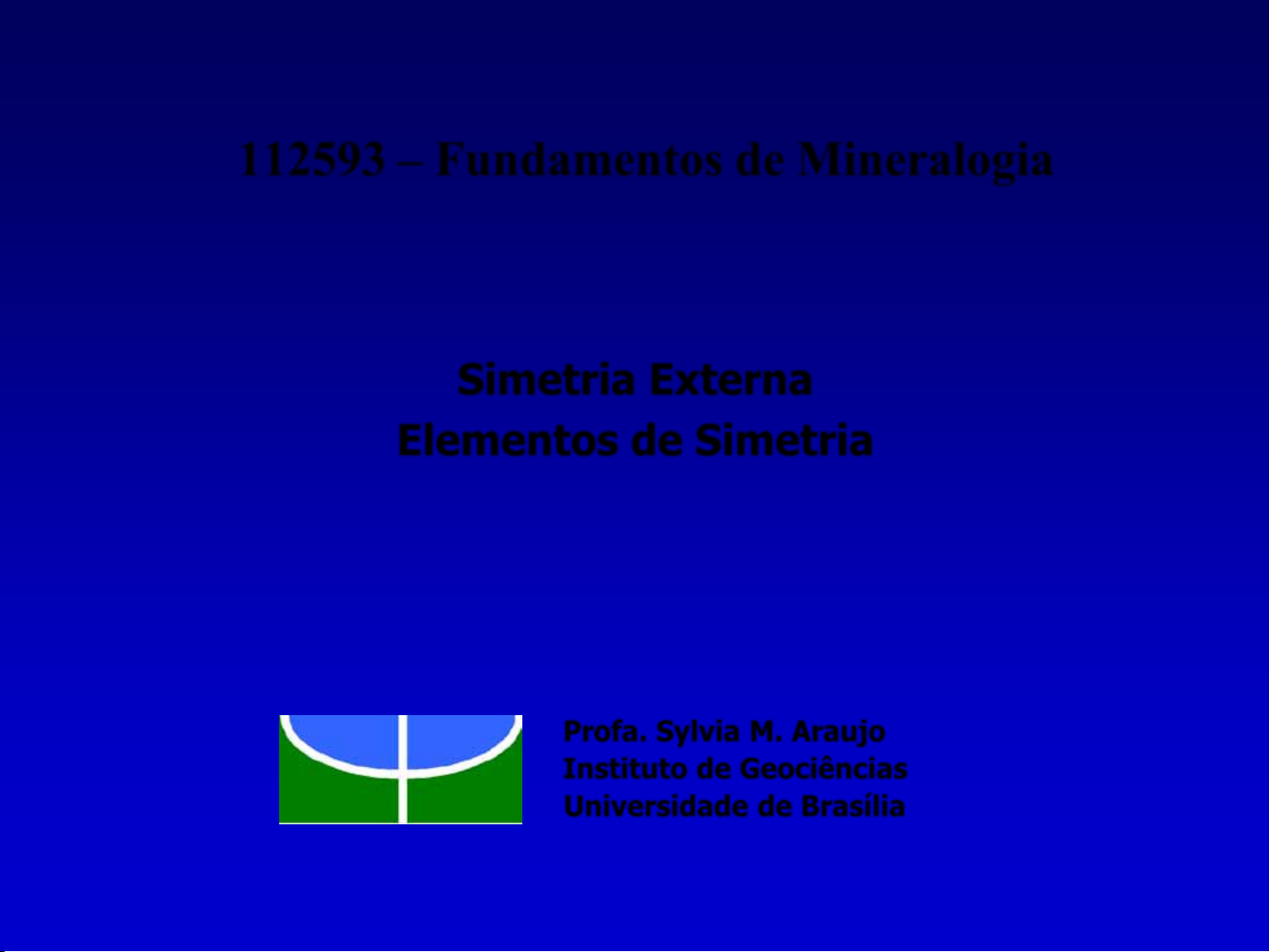

112593 – Fundamentos de Mineralogia


Simetria Externa
Elementos de Simetria


Profa. Sylvia M. Araujo
Instituto de Geociências
Universidade de Brasília
Introdução
Referências:
Bloss, F.D. (1994) – Cap. 1 – pgs 1-25

Klein & Dutrow (2008) - Cap. 06 - pgs 109-128




1. Conceito de Cristalografia:

Estudo da forma externa e arranjo atômico interno de sólidos cristalinos.
Princípios que governam o crescimento, a forma externa e a estrutura interna
dos sólidos cristalinos.

Todo mineral é um sólido cristalino.

2. Conceito de Simetria:

Repetição sistemática de feições idênticas (motivo) de um objeto.
A figura ao lado é
simétrica?

Que elementos descrevem
e quantificam a simetria
desta figura?

2. Conceito de Simetria:

Repetição sistemática de feições idênticas de
um objeto.
Quartzo
120o
120o
120o 120o 120o
120o
120o
Conceito importante na descrição da
forma externa e estrutura interna dos
minerais.

2. Conceito de Simetria:

Repetição sistemática de feições idênticas de
um objeto.
Diopsídio plano (001) - azul = Si roxo = M1 (Mg) amarelo = M2 (Ca)
Diopsídio: CaMg [Si2O6]
Conceito importante na descrição da
forma externa e estrutura interna dos
minerais.
3. Simetria
Motivo: A parte fundamental de uma figura simétrica que, quando
repetida, gera o padrão completo.

Elemento de Simetria: tipos principais de simetria.
 - Eixo (simetria em relação a um eixo).
 - Plano (simetria em relação a um plano).
 - Ponto (simetria em relação a um ponto).

Operação de Simetria: Ato (movimento espacial) necessário para
reproduzir o motivo simetricamente equivalente.
 - rotação (simetria em relação a um eixo).
 - reflexão (simetria em relação a um plano).
 - inversão (simetria em relação a um ponto).



3.1 Simetria com relação à um eixo (rotação)
Repetição de um motivo através da rotação
de um dado eixo.

 Rotação:

Ângulo de rotação�������= 360o/X

X = números de elementos repetidos.
3.1 Simetria com relação à um eixo
Repetição de um motivo
através de uma rotação de
um dado eixo.

1. Rotação
a. Rotação do binário
(180°)

= 360o/2 rotação
para reproduzir um
motivo em um
padrão
6
6
Rotação:
a. Rotação do binário
(180°)

= 360o/2 rotação
para reproduzir um
motivo em um
padrão

= símbolo do binário
Motif
Element
6
6
3.1 Simetria com relação à um eixo (rotação)
6
6
first
operation
step
second
operation
step
Rotação

a. Rotação do binário (180°)

= 360o/2 rotação
para reproduzir um
motivo em um
padrão


= 2 = símbolo para uma rotação
de 180° (repetição dupla
de um elemento).
3.1 Simetria com relação à um eixo (rotação)
Rotação:
b. Rotação do
ternário(120°)

= 360o/3 para
reproduzir um motivo
em um padrão


3.1 Simetria com relação à um eixo (rotação)
step 1
step 2
step 3
Rotação:
Rotação do ternário (120°)

= 360o/3 para
reproduzir um motivo
em um padrão

3.1 Simetria com relação à um eixo (rotação)
6
6
6 6 6
6
6
6
1-fold 2-fold 3-fold 4-fold 6-fold
3.1 Simetria com relação à um eixo (rotação)
Por razões geométricas nas estruturas cristalinas, as quais serão discutidas mais
adiante, os valores possíveis de repetição por rotação em estruturas cristalinas são:
1, 2, 3 , 4 e 6.
Rotações 5 e >6 são portanto excluídas.
Simetria
Motivo: A parte fundamental de uma figura simétrica que, quando
repetida, gera o padrão completo.

Elemento de Simetria: tipos principais de simetria.
 - simetria com relação a um eixo.
 - simetria com relação a um plano.
 - simetria com relação a um ponto.

Operação de Simetria: Ato (movimento espacial) necessário para
reproduzir o motivo simetricamente equivalente.
 - rotação (simetria em relação a um eixo).
 - reflexão (simetria em relação a um plano).
 - inversão (simetria em relação a um ponto).



3.2 Simetria com relação à um plano (reflexão)
Repetição de um motivo através de sua repetição
em um espelho (plano).
Reflexão (m):



= símbolo para um plano
de simetria (m)

3.3 Simetria com relação à um ponto (inversão)
Repetição de um motivo através de sua repetição,
equidistante de um ponto, em direção oposta
(ponto).

Inversão (i):



= símbolo para um ponto
de simetria (i)

No plano (2D) a inversão é
equivalente à um eixo 2 (mas não
em 3D).

6
6
3.3 Simetria com relação à um ponto (inversão)
Repetição de um motivo através de sua repetição,
equidistante de um ponto, em direção oposta
(ponto).

Inversão (i):


Simetria
Motivo: A parte fundamental de uma figura simétrica que, quando repetida,
gera o padrão completo.

Elemento de Simetria: tipos principais de simetria.
 - simetria com relação a um plano.
 - simetria com relação a um eixo.
 - simetria com relação a um ponto.

Operação de Simetria: Ato (movimento espacial) necessário para reproduzir o
motivo simetricamente equivalente.
 - reflexão (simetria em relação a um plano).
 - rotação (simetria em relação a um eixo).
 - inversão (simetria em relação a um ponto).



Operações de Simetria
Operações de Simetria
A. Primeira ordem (o objeto repetido é idêntico ao original)
B. Segunda ordem (o objeto repetido é uma imagem refletida ou invertida do original)
3.4 Rotação com inversão : rotoinversão
A combinação de uma operação de rotação com uma de inversão é conhecida
Como rotoinversão. Representadas por:

 1 = i 2 3 4 6
3.4 Rotação com inversão


b. 2-fold rotoinversion (2)

Step 1: rotate 360/2

Note: this is a temporary
step, the intermediate motif
element does not exist in the
final pattern
3.4 Rotação 2 com inversão: 2
New Symmetry Elements
4. Rotoinversion

b. 2-fold rotoinversion ( 2 )

Step 1: rotate 360/2

Step 2: invert
3.4 Rotação 2 com inversão: 2
New Symmetry Elements
4. Rotoinversion

b. 2-fold rotoinversion ( 2 )

The result:

2 = m
3.4 Rotação 2 com inversão: 2
3.4 Rotação 2 com inversão:
2
New Symmetry
Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

3.4 Rotação 4 com inversão: 4
New Symmetry
Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

3.4 Rotação 4 com inversão: 4
New Symmetry
Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

1: Rotate 360/4
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

1: Rotate 360/4

2: Invert
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

1: Rotate 360/4

2: Invert
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

3: Rotate 360/4

3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

3: Rotate 360/4

4: Invert
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

3: Rotate 360/4

4: Invert
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

5: Rotate 360/4


3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

5: Rotate 360/4

6: Invert
3.4 Rotação 4 com inversão: 4
New Symmetry Elements
4. Rotoinversion

d. 4-fold rotoinversion ( 4 )

This is also a unique operation
3.4 Rotação 4 com inversão: 4
3.4 Rotação 4 com inversão:
4
