C O N J U N T O H A B I T A C I O N A L P A R A I D O S O S E
P E S S O A S E M P Ó S - S I T U A Ç Ã O D E R U A / F P A R Q U I T E C T U R A
Nome: Giullia de Oliveira Grigolon
RA: N748133
Turma: AU9P12
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Página 01 de 26
E L C A M I N O
Projeto Internacional
Professor: Pedro Castellano
Data: 19/05/2026

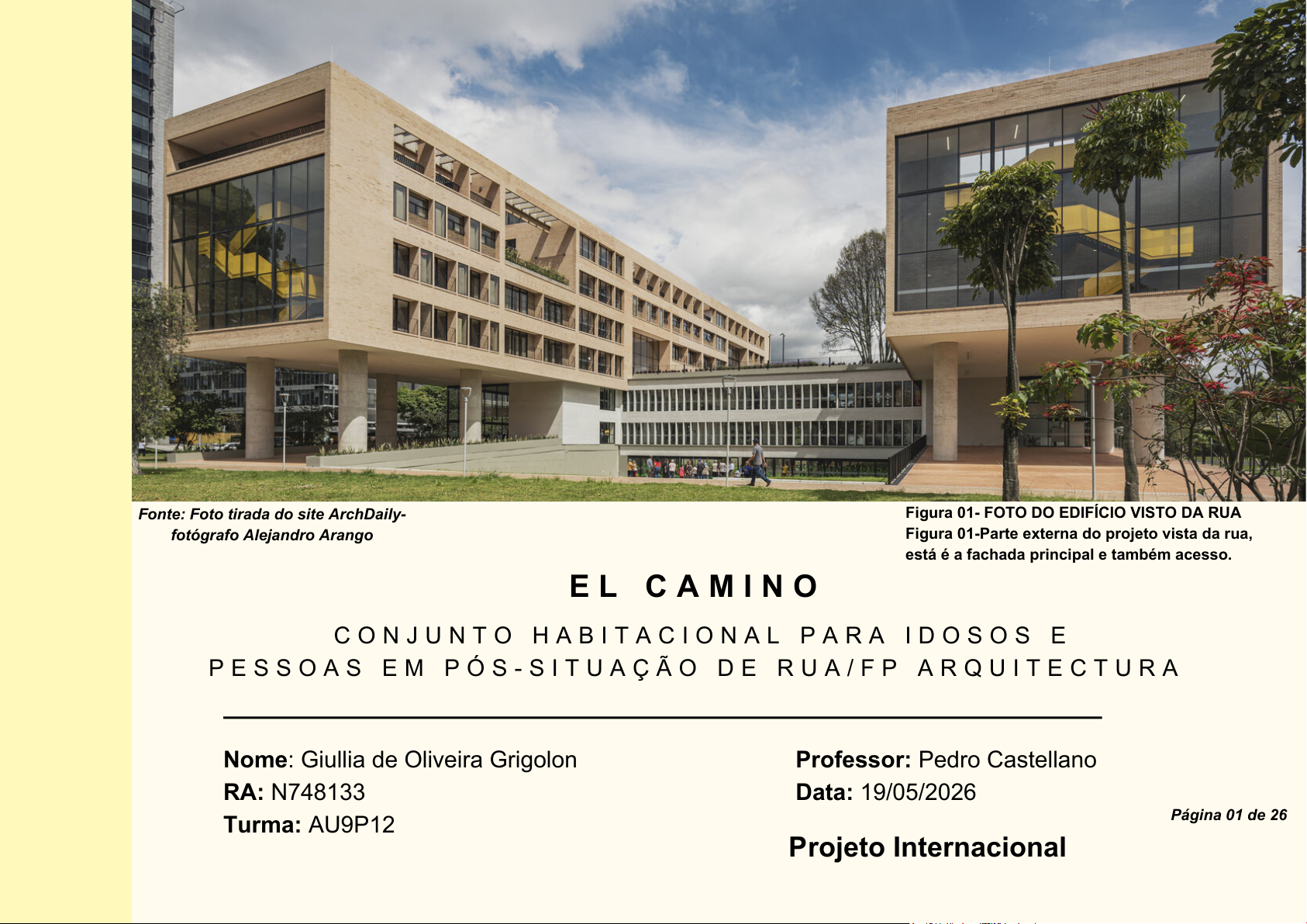

Figura 01-Parte externa do projeto vista da rua,
está é a fachada principal e também acesso.
Figura 01- FOTO DO EDIFÍCIO VISTO DA RUA
FIGURA 01 - FOTO DO EDIFÍCIO VISTO DA RUA..................................................................................................01
FIGURA 02 - FOTO EXTERNA DO PROJETO.........................................................................................................04
FIGURA 03 - FOTO EXTERNA DO PROJETO..........................................................................................................05
FIGURA 04 - FOTO VISÃO PARA O PÁTIO..............................................................................................................06
FIGURA 05 - IVAN FORGIONI E JOSÉ PUENTES (ARQUITETOS)........................................................................08
FIGURA 06 - LOGOTIPO FP ARQUITECTURA........................................................................................................09
FIGURA 07 - FOTO COBERTURA 5 PAV..................................................................................................................10
FIGURA 08 - FOTO ESPAÇO CONVIVÊNCIA EXTERNO........................................................................................12
FIGURA 09 - FOTO EDIFÍCIO VÔO DE PÁSSARO..................................................................................................13
FIGURA 10 - PLANTA PAV TÉRREO.........................................................................................................................14
FIGURA 11 - PLANTA 2 PAV......................................................................................................................................15
FIGURA 12 - PLANTA 3 PAV......................................................................................................................................16
FIGURA 13 - PLANTA 4 PAV......................................................................................................................................16
FIGURA 14 - PLANTA 5 PAV......................................................................................................................................17
FIGURA 15 - PLANTA 6 PAV......................................................................................................................................18
FIGURA 16 - PLANTA 7 PAV......................................................................................................................................18
FIGURA 17 - CORTE TRANSVERSAL......................................................................................................................19
FIGURA 18 - CORTE LONGITUDINAL......................................................................................................................19
FIGURA 19 - ELEVAÇÃO DA FACHADA...................................................................................................................20
FIGURA 20 - ELEVAÇÃO LATERAL .........................................................................................................................20
FIGURA 21 - FOTO EXTERNA DO PROJETO..........................................................................................................22
FIGURA 22 - FOTO EXTERNA NA COBERTURA 6 PAV...........................................................................................22
L I S T A D E F I G U R A S
Página 02 de 26
L I S T A D E T A B E L A S
TABELA 01 - FICHA TÉCNICA...................................................................................................................................07
TABELA 02 - PROGRAMA DE NECESSIDADES......................................................................................................11
TABELA 03 -PROGRAMA DE NECESSIDADES.......................................................................................................12
Página 03 de 26
L I S T A D E F I G U R A S
FIGURA 23 - FOTO INTERNA QUARTO PCD ..........................................................................................................23
FIGURA 24 - FOTO INTERNA ESCADARIA AMARELA............................................................................................23
FIGURA 25 - FOTO EXTERNA CONEXÃO ENTRE EDIFÍCIOS...............................................................................26
S U M Á R I O
1
2
1 . 2 E S C R I T Ó R I O F P A R Q U I T E C T U R A 0 8
1 . 1 F I C H A T É C N I C A 0 7
1 . 3 P R Ê M I O S E R E C O N H E C I M E N T O S 0 9
C O N T E X T O 0 6
2 2 . C O N T E X T O U R B A N O 1 0
2 . 1 P R O G R A M A D E N E C E S S I D A D E S 1 1
2 . 2 P R O G R A M A D E N E C E S S I D A D E S 1 2
2 . 3 C O N C E I T O X P A R T I D O 1 3
2 . 4 P L A N T A P A V . T É R R E O 1 4
2 . 5 P L A N T A S E G U N D O P A V . 1 5
2 . 7 P L A N T A S T E R C E I R O E Q U A R T O P A V . 1 6
2 . 8 P L A N T A Q U I N T O P A V . 1 7
2 . 9 P L A N T A S S E X T O E S É T I M O P A V . 1 8
2 . 1 0 C O R T E S 1 9
2 . 1 1 E L E V A Ç Õ E S 2 0
2 . 1 2 C O N F O R T O A M B I E N T A L 2 1
Figura 02- FOTO EXTERNA DO PROJETO
Fonte: foto tirada do site
ArchDaily-
fotógrafo Alejandro
Arango
Figura 02-Na foto vemos a
fachada e os passeios que
dão acesso ao edifício por
pedestres vindo da rua.
Página 04 de 26
3 3 C O N S I D E R A Ç Õ E S F I N A I S 2 4
3 . 1 C O N S I D E R A Ç Õ E S P R O J E T O D E T C 2 5
2 . 1 3 S I S T E M A E S T R U T U R A L 2 2
2 . 1 4 S I S T E M A E S T R U T U R A L 2 3
3 . 2 R E F E R Ê N C I A S B I B L I O G R Á F I C A S 2 6
S U M Á R I O
Fonte: foto tirada do
site ArchDaily-
fotógrafo Alejandro
Arango
Figura 03- Foto do
edifício visto na rampa
de acesso sendo o
acesso principal aos
ambientes no térreo e
segundo pavimento.
Figura 03- FOTO EXTERNA DO PROJETO
Página 05 de 26
C O N T E X T O
‘’El Camino é a maior infraestrutura pública da cidade
voltada ao atendimento habitacional e social, onde as
pessoas recebem alojamento, alimentação, vestuário e
atenção integral.
O centro conta com 118 quartos, organizados em
diferentes tipos conforme a condição física, o grau de
autonomia e as necessidades específicas de cada
pessoa, e integra três serviços:
"Centro Vida", que atende de forma permanente pessoas
que previamente estavam em situação de rua em
processo de ressocialização.
O "Centro Dia", que oferece atenção integral diária a
pessoas idosas;
e "Centro Proteção", que acolhe e atende adultos maiores
em situação de pobreza ou vulnerabilidade devido ao
abandono ou à ausência de familiares.’’
Descrição enviada pela equipe de projeto.
Fonte: foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Figura 4- Foto com vista da sacada do 2 pavimento,
mostrando materiais construtivos utilizados e a vegetação
existente respeitada em projeto pela equipe.
Figura 04- FOTO VISÃO PARA O PÁTIO
Página 06 de 26
1 . 1 F I C H A T É C N I C A
T A B E L A 0 1
ITEM DESCRIÇÃO
NOME OFICIAL El Camino
ARQUITETOS/ESCRITÓRIO FP Arquitectura
LOCALIZAÇÃO Bogotá, Colombia.
EQUIPE DE PROJETO
Iván Forgioni, José Puentes, Juan José López, Camilo Cano, Lorena Mejía, Daniel
Vergara, Oscar Meneses, Juan Camilo Osorio, Natalia Gómez, Akemi Iwai, Luisa Cardona
ANO DO PROJETO 2024
ÁREA CONSTRUÍDA 10.015 m2
ÁREA DO TERRENO 11.853 m2
TIPOLOGIA Habitação Coletiva
Página 07 de 26
1 . 2 E S C R I T Ó R I O F P A R Q U I T E C T U R A
 A FP Arquitectura é um escritório criado em 2013, na cidade de
Medellín.
Sua produção abrangeprojetos de diferentes escalas e programas,
sempre desenvolvidos a partir de uma análise cuidadosa do contexto
em que se inserem.
As propostas buscam responder de forma coerente às atividades
previstas, aliando soluções construtivas eficientes a uma preocupação
com o meio ambiente, resultando em uma arquitetura que dialoga com
o entorno e prioriza o conforto e o bem-estar dos usuários.
 O escritório atua com uma equipe criativa apoiada por uma rede de
profissionais experientes, o que permite conduzir os projetos de
maneira integrada, articulando as diversas áreas envolvidas no
processo de projeto sendo desde a concepção até a execução.
Equipe FP
Arquitetos: Iván Forgioni - José Puentes - Juan José López -
Camilo Zapata - Daniel Vergara - Jair Galeano - Sara Puerta
Administrativo: Natalia Zapata.
Texto adaptado a partir de informações do site oficial do
escritório (FP Arquitectura).
Figura 05 - IVAN FORGIONI E JOSÉ PUENTES (ARQUITETOS)
Fonte: Foto tirada do site FP
Arquitectura, fotógrafo colaborador do
escritório.
Figura 05- Os arquitetos Ivan e José se destacam por sua
partcipação neste projeto como os principais responsáveis que
foram determinados dentro desse projeto pela equipe do
escritório. (Ivan Forgioni à esquerda e José Puentes na direita.)
Página 08 de 26
1 . 3 P R Ê M I O S E R E C O N H E C I M E N T O S
Prêmio Prata – região América Latina. Prêmio Holcim 2023. Escola San José de
Nueva Venecia.
Menção Honrosa. Prêmio Masterprize de Arquitetura 2020. Escola Distrital
Rogelio Salmona.
Escolas do século XXI na América Latina e no Caribe. BID - Banco
Interamericano de Desenvolvimento, 2018. Escola Distrital La Felicidad.
Concurso público para ambientes inovadores e sustentáveis para escolas de educação infantil no distrito. Bogotá DC 2022.
Concurso privado: Plano diretor e nova escola La Salle. Bogotá DC 2020.
Concurso público para habitação sustentável e produtiva em áreas rurais do distrito da capital. Bogotá DC 2019.
Concurso público Centro El Camino: Unidade operacional para o atendimento de idosos e pessoas em situação de rua. Bogotá DC 2017.
Concurso público para o centro desportivo, recreativo e cultural do Parque Metropolitano El Tunal. Bogotá DC 2017.
Concurso público do Jardim de Infância Tibabuyes. Bogotá DC 2015.
Concurso público Colégio La Felicidad. Bogotá DC 2014.
Concurso baseado no mérito para o Parque Educacional Zenufaná no município de Venecia, Antioquia. 2013.
Concurso baseado no mérito para o Parque Educacional Utimec no município de Uramita, Antioquia. 2013.
Figura 06 - LOGOTIPO FP ARQUITECTURA
Fonte: Logotipo do Escritório, imagem
tirada do site oficial da FP Arquitectura.
RECONHECIMENTO INTERNACIONAL
PRÊMIOS DO CONCURSO DE ARQUITETURA
Lugar Principal :
Informações baseadas no site oficial à FP Arquitectura Página 09 de 26
Figura 06- Logotipo que representa o escritório
responsável pelo projeto de estudo.
2 . C O N T E X T O U R B A N O
O projeto El Camino: Conjunto Habitacional para Idosos e
Pessoas em Pós-Situação de Rua está localizado em
Bogotá, em uma área urbana já consolidada, com presença
de infraestrutura e ocupações no entorno.
Antes da intervenção, o local apresentava certa
fragmentação e pouca integração com a cidade, com
espaços mais fechados e pouco convidativos para uso
público, com isso em mente a proposta busca justamente
reverter essa condição, abrindo o lote e criando uma relação
mais direta com o entorno.
O projeto se afasta dos limites da rua, gerando áreas de
transição e espaços livres que funcionam como uma
extensão do espaço urbano, isso contribui para melhorar a
permeabilidade e tornar o conjunto mais acessível e
integrado.
Além disso, o projeto estabelece novas relações de
vizinhança ao incorporar áreas abertas e coletivas que
dialogam com a cidade, como pátios e espaços de
convivência. Essas áreas ajudam a aproximar os moradores
do entorno e reforçam a ideia de inclusão social, que é
central na proposta.
Figura 07 - FOTO COBERTURA 5 PAV
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Assim, o projeto não se limita apenas ao lote, mas atua
como um elemento de conexão urbana, transformando um
espaço antes mais isolado em um ambiente mais aberto,
ativo e integrado à dinâmica da cidade.
Figura 07- A foto mostra um retrato de como é a convicência
desse grupo de pessoas que tem sua moradia sendo este edifício
e como é a socialização, criando conexões entre pessoas que
estão an mesma situação de vida.
Página 10 de 26
Categoria Necessidades Principais Exemplos / Observações
Habitação
Unidades habitacionais dignas, seguras e acessíveis,
com flexibilidade para diferentes perfis de moradores,
incluindo idosos e pessoas em processo de
ressocialização.
Apartamentos compactos (1 e 2 dormitórios),
unidades adaptadas para acessibilidade (PMR),
espaços com ventilação e iluminação natural,
varandas e circulações externas que ampliam o
espaço de morar.
Transição e Apoio
à Ressocialização
Espaços voltados ao acompanhamento social,
psicológico e orientação para autonomia e reinserção
na sociedade.
Salas de atendimento individual e coletivo, espaços
para assistência social, apoio psicológico, orientação
profissional e encaminhamento de usuários.
Convivência e
Integração
Ambientes que incentivem a convivência, o
fortalecimento de vínculos e o senso de comunidade
entre os moradores.
Pátios internos, praças, áreas de estar, salas
multiuso, espaços de convivência, cozinhas
comunitárias e áreas de refeição coletiva.
Trabalho e
Capacitação
Espaços destinados à qualificação profissional e
geração de renda, incentivando a autonomia dos
moradores.
Oficinas, salas de capacitação, espaços para
atividades produtivas (artesanato, marcenaria,
costura), hortas comunitárias.
Comércio e
Serviços de
Proximidade
Acesso facilitado a serviços básicos e atividades do
dia a dia dentro ou próximo ao conjunto.
Pequenos comércios, lavanderia coletiva, espaços
de apoio administrativo, áreas de serviços
compartilhados.
Saúde e Bem-estar
Ambientes voltados à promoção da saúde física e
mental, com foco na prevenção e no cuidado
contínuo.
Sala de atendimento básico/enfermaria, espaços
para atividades físicas leves, áreas de descanso,
jardins terapêuticos.
2 . 1 P R O G R A M A D E N E C E S S I D A D E S
Página 11 de 26T A B E L A 0 2
Categoria Necessidades Principais Exemplos / Observações
Mobilidade e
Acessibilidade
Circulações seguras, inclusivas e bem
conectadas, garantindo autonomia
principalmente para idosos
Rampas, passarelas, circulações externas cobertas,
elevadores, integração com o entorno urbano e
transporte público.
Sustentabilidade e
Gestão
Uso eficiente de recursos naturais e
incentivo à gestão comunitária e ambiental.
Captação de água da chuva, ventilação e
iluminação natural, áreas verdes, hortas, coleta
seletiva, estratégias passivas de conforto ambiental.
Identidade, Cultura e
Memória
Valorização das histórias de vida dos
moradores e estímulo à expressão cultural e
ao pertencimento.
Espaços para atividades culturais, murais, áreas de
convivência com identidade coletiva, eventos
comunitários.
2 . 2 P R O G R A M A D E N E C E S S I D A D E S
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Figura 08 - FOTO ESPAÇO CONVIVÊNCIA EXTERNO
Figura 08- No espaço externo do edifício foi criado
espaços de convívio entre os moradores ao ar livre, um
detalhe que podemos observar na foto é personalidade do
projeto com elementos na cor amarelo, nesta imagem esse
elemento é o banco.
Página 12 de 26
T A B E L A 0 3
2 . 3 C O N C E I T O X P A R T I D O
A partir dessa ideia, o edifício é desenvolvido em formato de “H”,
criando áreas abertas que permitem maior permeabilidade visual,
iluminação e ventilação natural. Os vazios gerados pela implantação
abrigam espaços coletivos e áreas verdes, fazendo com que a
paisagem natural esteja presente no cotidiano dos usuários e se torne
parte fundamental da experiência arquitetônica.
‘’O edifício seconfigura a partir de uma planta em “H”, que permite a
criação de dois grandes espaços abertos: uma praça integrada ao
espaço público existente e um pátio de uso interno. A localização
desse pátio foi definida para respeitar as várias árvores existentes.’’
Trecho tirado do site ArchDaily (descrito pela equipe de projeto).
Figura 09 - FOTO EDIFÍCIO VÔO DE PÁSSARO
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Figura 09- Na foto podemos observar com mais facilidade
a idéia de preservação do conceito que baseou a
desenvoltura do partido posteriormente, tendo uma visão
mais de cima entendemos a volumetria do projeto de
acordo com conceito e partido.
CONCEITO
PARTIDO
O conceito do projeto parte da integração entre arquitetura e natureza,
utilizando a vegetação existente como elemento orientador da
implantação e da organização espacial, buscando integrar a arquitetura
à paisagem natural ao invés de impor uma ocupação agressiva ao
espaço.
Os vazios criados entre os eixos do “H” funcionam como respiros
verdes, onde a vegetação existente é incorporada ao projeto, criando
pátios internos que fortalecem a relação entre interior e exterior,
preservando a identidade natural do terreno.
Página 13 de 26
2 . 4 P L A N T A P A V . T É R R E O
Figura 10 - PLANTA PAV TÉRREO
Figura 10- Na planta do pavimento térreo entendemos como funciona o acesso pela rampa
principal (cinza), como a estrutura dos pilares se mantém nesse andar de sustentação
9roxo), os ambientes voltados boa parte para o operacional do edifício(laranja) e acesso ao
subsolo pela rua (azul).
Escala : 1/2500 Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
N
Legenda
Circulação Vertical
Operacional (ADM)
Lazer (Academia, Refeitório
e Salas de Convivência)
Pilares de concreto
(sustentação pavs
superiores)
Vegetação e Espaços
Externos
Rampas/Caminhos para
Acessos de Pedestres
Todos os Acessos
Ruas no entorno do
Edifício
Vegetação
Existente Mantida
Espaço c/ área de
convivência ao ar livre
Página 14 de 26
Rampa
Principal
Acesso
Subsolo
2 . 5 P L A N T A S E G U N D O P A V .
Figura 11 - PLANTA 2 PAV
Figura 11- Na planta do segundo pavimento entendemos como se tornam os ambientes sendo
todos para o lazer e convivência (amarelo), ainda mantendo a sustentação (roxo) que virão seus
ambientes nas próximas plantas.
Escala : 1/2500 Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
N
Legenda
Circulação Vertical
Lazer (Salas de Convivência
e Socialização, Oficinas e
Salas Recreativas)
Pilares de concreto
(sustentação pavs
superiores)
Vegetação e Espaços
Externos
Rampas/Caminhos para
Acessos de Pedestres
Todos os Acessos
Ruas no entorno do
Edifício
Vegetação
Existente Mantida
Espaço c/ área de
convivência ao ar livre
Página 15 de 26
Acesso
Subsolo
Rampa
Principal
2 . 7 P L A N T A S T E R C E I R O E Q U A R T O P A V .
Figura 12 - PLANTA 3 PAV
Figura 12- Nesta planta do terceiro pavimento onde antes estava a os
pilares de concreto de sustenação agora temos os quartos,
compartilhados e individuais com ciruclação vertical no meio e
extremidades, além da conexão entre as volumetrias que acontece na
parte externa sendo a cobertura do segundo pavimento e o piso do
terceiro pavimento.
Escala : 1/2500 Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
Escadaria
Metálica
Amarela
Escadaria
Metálica
Amarela
Escadaria
Externa
em
Concreto
N
Legenda
Circulação Vertical
Unidades de Quartos
(compartilhados e individuais)
Caminho de ligação pela
área externa entre as duas
volumetrias na cobertura do
2 Pavimento
Escadaria
Metálica
Amarela
Escadaria
Externa
em
Concreto
Figura 13- No quarto pavimento se repete o layout do terceiro pavimento,
agora com a conexão entre as volumetrias em projeção.
Escadaria
Metálica
Amarela
Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
N
Caminho
em
Projeção
Figura 13 - PLANTA 4 PAV
Página 16 de 26
Conexão entre
as duas
volumetrias
pelo externo
2 . 8 P L A N T A Q U I N T O P A V .
Figura 14 -PLANTA 5 PAV
Figura 14- No quinto pavimento temos a cobertura que se torna um expaço externo de
convivência, e mais um andar com quartos agora destinados ao uso individual, sendo indicativo
de uso do idoso de acordo com as necessidades desse grupo já debilitado.
Escala : 1/2500 Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
N
Legenda
Circulação Vertical
Unidades de Quartos Individuais
Em projeção caminho de
ligação pela área externa
entre as duas volumetrias
na cobertura do 2
Pavimento
Cobertura (área externa no 5
pavimento e circulação
externa escadas de concreto
em projeção)
Caminho
em
Projeção
Cobertura
Página 17 de 26
2 . 9 P L A N T A S S E X T O E S É T I M O P A V .
Figura 15 - PLANTA 6 PAV
Figura 15- Nesta planta do sexto pavimento temos a cobertura, uma área
de convicência do lado externo do edifício com desenhos em diversos
formatos que percebemos, sendo eles jardins dando um toque
paisagístico ao todo.
Escala : 1/2500 Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
N
Figura 16- Na planta do sétimo pavimento ele é destinado apenas á
detalhes na estrutura para criar mais personalidade ao projeto, com
estrutura em concreto que fazem desenhos com o sol nos jardins do
sexto pavimento.
Fonte: Planta do site ArchDaily, disponibilizadas
pelo escritório responsável FP Arquitectura.
NFigura 16 - PLANTA 7 PAV
Detalhe Estrutural e
Estético Feito c/ Concreto
Caminho
em
Projeção
Cobertura em
Projeção
Caminho
em
Projeção
Cobertura em
Projeção
Legenda
Cobertura (área externa no 6 pavimento)
Projeção Cobertura do 5 Pavimento
Em projeção caminho de ligação pela
área externa entre as duas
volumetrias na cobertura do 2
Pavimento
Cobertura (área externa no 7 pavimento)
Página 18 de 26
Figura 17- O corte transversal foi feito da fachada principal e podemos ver os materiais construtivos utilizados, além da
vegetação que é um ponto forte na concepção do projeto .
2 . 1 0 C O R T E S Figura 17 - CORTE TRANSVERSAL
Fonte: Planta do site ArchDaily, disponibilizadas pelo escritório responsável FP Arquitectura.
Figura 18 - CORTE LONGITUDINAL
Figura 18- No corte longitudinal podemos ver materiais construtivos já comentados e vistos no corte anterior, além dos
pilares vistos em diversas plantas e fotos do edifício, além da caída da rampa principal de acesso ao térreo para melhor
entendimento.
Fonte: Planta do site ArchDaily, disponibilizadas pelo escritório responsável FP Arquitectura.
Pilares de Concreto
Rampa de Entrada
Volumetria mais baixa
Vigas Metálicas
Vidro e Esquadrias
Metálicas
Vigas MetálicasEscadaria Metálica
Amarela
Vidro e Esquadrias
Metálicas
Pilares Metálicos
Página 19 de 26
Vidro e Esquadrias
Metálicas
Rua de AcessoRua de Acesso
Figura 19- Na elevação da fachada podemos observar acessos nas ruas vistas em plantas e como é feito essa ligação com
o edifício, as esquadrias metálicas e vidros se destacam em quantidade.
2 . 1 1 E L E V A Ç Õ E S Figura 19 - ELEVAÇÃO DA FACHADA
Fonte: Planta do site ArchDaily, disponibilizadas pelo escritório responsável FP Arquitectura.
Figura 20 - ELEVAÇÃO LATERAL
Figura 20- A elevação lateral mostra além dos materiais vistos na elevação da fachada, a escadaria de concreto que é
externa e acessa um lateral do ediífcio, ela fica localizada perto da outra rua que faz calçada com o projeto, sendo assim
conexão de quase todos os lado com o entorno.
Fonte: Planta do site ArchDaily, disponibilizadas pelo escritório responsável FP Arquitectura.
Escadaria Externa
de Concreto Pilares de Concreto
Vidro e Esquadrias
Metálicas
Página 20 de 26
2 . 1 2 C O N F O R T O A M B I E N T A L
Iluminação e insolação
O projeto foi pensado com aberturas amplas nas unidades
habitacionais,permitindo boa entrada de luz natural ao longo do
dia.
 A organização dos blocos cria pátios internos e afastamentos
entre as edificações, o que favorece a iluminação difusa e reduz
a presença de áreas excessivamente sombreadas.
Ventilação e circulação de ar
A disposição dos blocos e das circulações externas contribui
para a ventilação cruzada nas unidades.
 Os espaços abertos entre os edifícios funcionam como áreas
de respiro, permitindo a circulação do ar e melhorando o
conforto térmico, além de reduzir a sensação de
enclausuramento.
Espaços verdes e coletivos
O projeto incorpora pátios, jardins e áreas abertas que auxiliam
na criação de um microclima mais agradável.
 A presença de vegetação contribui para a redução da
temperatura ambiente, além de gerar áreas sombreadas e mais
confortáveis para permanência e convivência dos moradores.
Conforto acústico
A separação entre os blocos e a presença de pátios internos
ajudam a amenizar os ruídos provenientes do entorno
urbano.
 Mesmo assim, por se tratar de um conjunto habitacional com
áreas coletivas, pode haver certa propagação de sons entre
os espaços, principalmente nas áreas comuns.
Conforto térmico
As estratégias adotadas, como ventilação natural, presença
de áreas verdes e afastamento entre blocos, contribuem para
o equilíbrio térmico do conjunto.
 A configuração dos espaços permite melhor controle da
incidência solar e favorece condições mais agradáveis tanto
nas unidades quanto nas áreas externas.
Página 21 de 26
2 . 1 3 S I S T E M A E S T R U T U R A L Figura 21 - FOTO EXTERNA DO PROJETO
Fonte: Foto tirada
do site ArchDaily-
fotógrafo Alejandro
Arango
Figura 21- Foto do edifício com destaque na escadaria metálica amarela na
fachada principal, sendo um elemento de personalidade e característico do
escritório.
Estrutura e materiais predominantes:
O projeto apresenta uma solução estrutural mista, combinando
elementos metálicos com pontos em concreto.
Observa-se o uso de perfis metálicos (como vigas tipo H) na
sustentação das circulações e varandas, apoiados em pilares de
concreto, no nível térreo, garantindo estabilidade e leveza estrutural.
As vedações aparentam ser executadas em alvenaria de tijolo
cerâmico (provavelmente de barro cozido), bastante comum nesse
tipo de construção, além do uso de vidro em aberturas, favorecendo
iluminação natural e transparência.
Figura 22 - FOTO EXTERNA NA COBERTURA 6 PAV
Fonte: Foto tiradas do site ArchDaily- fotógrafo
Alejandro Arango
Organização estrutural e espacial:
A estrutura contribui diretamente para a organização do projeto,
permitindo a criação de passarelas, circulações externas e áreas
coletivas suspensas.
 Esse sistema possibilita maior flexibilidade na implantação e reforça a
ideia de conexão entre os blocos, além de favorecer a integração
visual e funcional entre os espaços.
Página 22 de 26
Figura 22- Parte Externa na cobertura, 6 pavimento, mostrando materiais
citados no texto como o concreto, esquadrias metálicas e vidro, além do
paisagismo comentado em planta na cobertura deste pavimento.
2 . 1 4 S I S T E M A E S T R U T U R A L
Figura 24 - FOTO INTERNA ESCADARIA AMARELA
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Modulação e racionalidade construtiva:
Nota-se uma certa repetição de elementos estruturais, principalmente nos
módulos habitacionais e nas circulações, o que indica uma lógica construtiva
racional e eficiente.
 O uso de materiais industrializados, como a estrutura metálica, também
sugere uma obra mais ágil e com possibilidade de pré-fabricação.
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango
Figura 23 - FOTO INTERNA QUARTO PCD
Elementos construtivos e acabamento:
Os pisos das áreas externas e varandas aparentam utilizar o mesmo material
das vedações, possivelmente tijolo cerâmico, reforçando a unidade visual do
projeto.
 Além disso, elementos como escadas metálicas e mobiliário externo
complementam o sistema construtivo, dialogando com a estrutura principal.
Expressão arquitetônica dos materiais:
A escolha de uma paleta mais neutra, com predominância de tons naturais
dos materiais (concreto, metal e tijolo), é pontualmente contrastada por
elementos em cores vivas, como o amarelo presente em escadas e
mobiliários.
Figura 23- Quarto de uso PCD, provavelmente destinado ao idoso, com grande abertura
para insolção e ventilação, ficando nos pavimentos mais altos do projeto.
Página 23 de 26
Figura 24- Escadaria metálica na cor amarela, janela na fachada principal, vemos
materiais que se destacam e o forte uso do tijolo cerâmico característico do escritório
que sempre os coloca nos seus projetos.
3 C O N S I D E R A Ç Õ E S F I N A I S
Pontos Positivos
O projeto partiu de um conceito forte no quesito ambiental,
sendo escolha do escritório o respeito pela vegetação
existente e a conexão feita com o entorno mostra uma visão
urbanística necessária mas nem sempre vista nos projetos.
O uso de diferentes tipos de materiais mostra uma
diversidade arquitetônica que trouxe benefícios deixando os
ambientes com maior imersão na natureza que pode trazer e
auxiliar no quadro psicológico já que os moradores estão
vindo de uma situação que necessitam de acolhimento.
Pontos Negativos
Foi projetado e executado muitas unidades de quartos em
fachadas de pouca iluminação (oeste e sul) que tem um
impacto negativo principalmente aos idosos, evidencialmente
o que se deve propor é que esses quartos foram destinados
as pessoas do Centro Vida (pessoas se reintegrando em
sociedade que saíram das ruas) e do Centro Proteção
(pessoas vulnerabilizadas por perca ou falta de parentes),
pois idosos já debilitados estariam em risco e maior chance
de ficarem enfermos.
Um outro ponto negativo é a falta de segurança com muitos
acessos externos sem esse controle, justamente pela
proposta ser de reconexão, isso se extendeu de forma
exagerada no projeto ficando vulneraveis.
O Que Mudaria
Eu mudaria os usos dependendo do andar e nas fachadas
oeste e sul principalmente repensar em usos mais
operacionais e de pouca permanência, melhor aproveitamento
do subsolo visando que uma vertente é a reintegração de ex
moradores de rua que conseguindo maior estabilidade
consquistariam automóveis e não teriam onde deixar por conta
do estacionamento minúsculo.
A segurança é um ponto crítico que seria revisto e implantado
catracas de acesso aos moradores, mesmo sendo em um local
considerado seguro como muitos no mundo, acredito que seja
necessário essa prevensão.
Conclusão Final
Este projeto tem muito a agregar para a sociedade como um
todo e podemos tirar como exemplo a verdadeira inserção
urbana, porém tem muitos pontos que poderiam ter sido de
outra forma tornando o projeto melhor pensando em conforto
térmico, segurança e projeto.
Página 24 de 26
3 . 1 C O N S I D E R A Ç Õ E S P R O J E T O D E T C
Contribuição para Projeto de TC
 A contribuição para o projeto que está sendo desenvolvido
para a matéria de TC é a inspiração em usar estrutura de
concreto (pilares circulares em algum ponto ligando com
topografia do projeto), uso do vidro como ponto de acolhimento,
os caminhos criados que dão um passeio pelas áreas externas,
mostrar a personalidade de um projeto por meio das cores e
materiais construtivos.
 Em peso o entendimento de quartos compartilhados e
individuais com acesso PCD, visando a dependências dos
idosos nos quais pretendo inserir no projeto de TC nas
categorias I, II e III de dependência, além das salas destinadas
aos idosos no programa de necessidades rico em lazer e
cultura.
 No programa foi revisto referências já visadas em meu
projeto seguindo a RDC 502 de 2021, que pede muitos
ambientes voltados ao cuidado e saúde do idoso, pedido de
forma obrigatória nesta resolução de regras, além de ambientes
que servirão de apoio não pensadas mas presentes neste
estudo de referência que contribuirá no criação do fluxograma
no projeto de TC.
 A insolação deste projeto mesmo sendo visto e
considerado por mimestudante de maneira a ser revisada ela
contrubuiu de uma forma em que se nota ser necessário
seguir um caminho diferente em projeto entendendo o seu
norte e no impacto dessa informação á qualidade de vida para
os moradores.
 A tipologia pátio saindo do padrão que eu tinha em mente e
devendo ser o mais utilizado que é o pátio de forma central no
projeto, o estudo me mostrou a tipologia pátio indo para um
formato em H, contrubuiu para o entendimento do que é essa
tipolgia e nas formas de representar e projeta-la, sendo uma
inspiração para visar outras forma dela no projeto de TC.
Página 25 de 26
3 . 2 R E F E R Ê N C I A S B I B L I O G R Á F I C A S
Figura 25 - FOTO EXTERNA CONEXÃO ENTRE EDIFÍCIOS
Figura 25- Nessa foto vemos a importante conexão do primeiro e
segundo pavimento com o terceiro e restantes por meio de um
caminho na cobertura do segundo pavimento que faz uma ligação
feita com os tijolos cerâmicos e paisagismo presentes em muitas
partes do projeto.
EL Camino: Conjunto Habitacional para Idosos e Pessoas em Pós-Situação de Rua / FP Arquitectura. [S. l.], 11 mar.
2026. Disponível em: https://www.archdaily.com.br/br/1039404/el-camino-conjunto-habitacional-para-idosos-e-pessoas-
em-pos-situacao-de-rua-fp-arquitectura. Acesso em: 17 abr. 2026.
FP Arquitectura: Escritório. [S. l.], 2017. Disponível em: https://www.fparquitectura.com.co/web/page/4/Proyectos.
Acesso em: 18 abr. 2026.
FP arquitectura: Projects. [S. l.], 2018. Disponível em: https://architectures.jidipi.com/brand/1bz-y3x/fp-arquitectura.
Acesso em: 18 abr. 2026.
Fonte: Foto tirada do site ArchDaily-
fotógrafo Alejandro Arango Página 26 de 26
	EL CAMINO
	CONJUNTO HABITACIONAL PARA IDOSOS E
	PESSOAS EM PÓS-SITUAÇÃO DE RUA/FP ARQUITECTURA
