SAÍDA DE
EMERGÊNCIA
SAÍDA DE
EMERGÊNCIA
KID PLAY
ENTRADA PARQUE
ESCRITÓRIO
HALL
SALÃO DE FESTA
8.00
ESTOQUE
6.
02
5.
29
5.
29
07
ENTRADA PARQUE
SOBE
ARM
AZEM
07
07
07
07
07
07
07

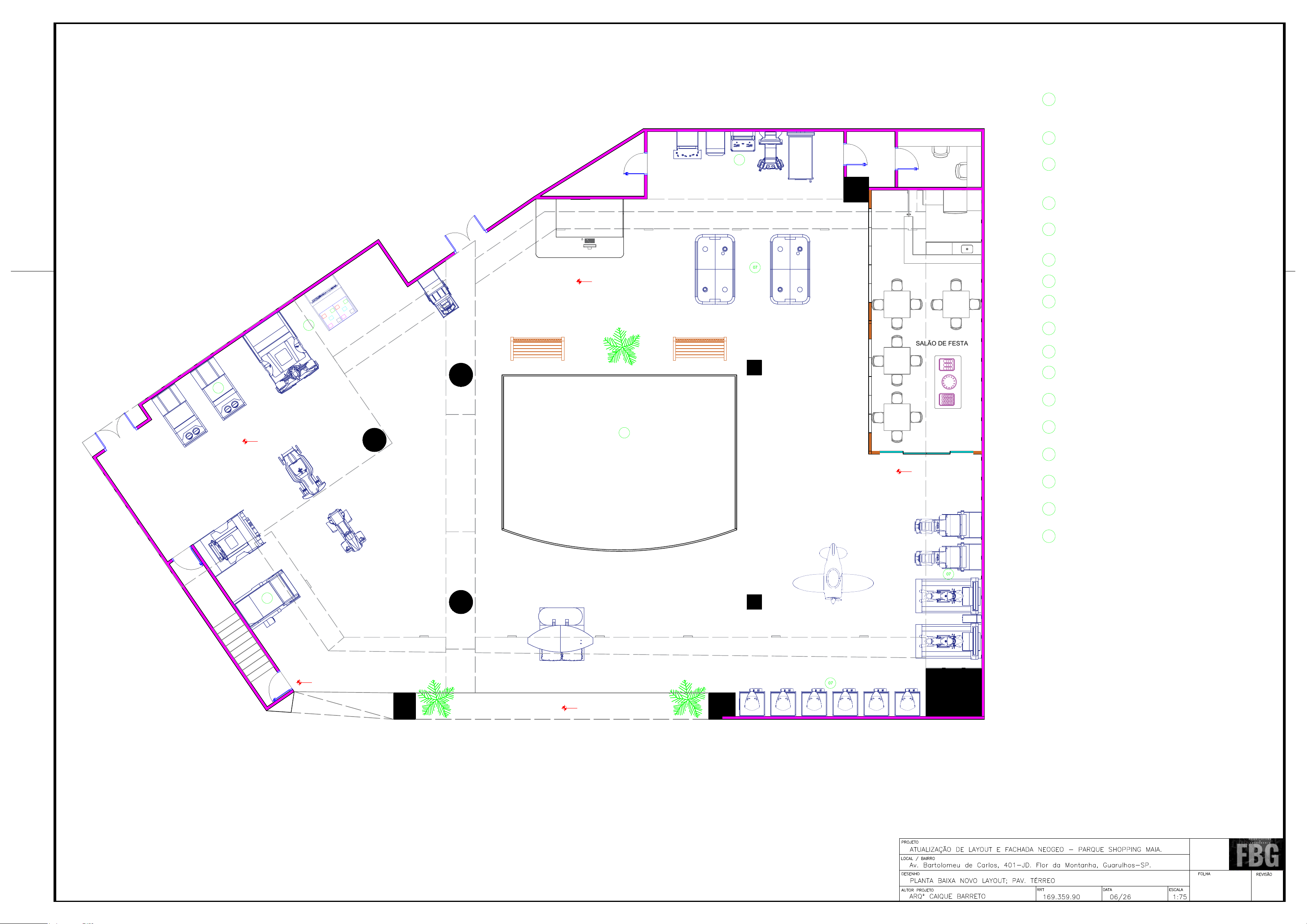

PLANTA BAIXA LAYOUT. PAV TÉRREO
PARQUE NEOGEO
0.00
0.00
0.00
0.00
0.00
caixas
TV 40
polegadas
LEGENDA
FORRO EM GESSO ACARTONADO COM PINTURA EM
LATÉX ACRÍLICO FOSCA COR BRANCA. placas 1.80x1.20
LOJA VIZINHA
PISO INTERNO EM CARPETE ( APROX. 422 M²)
agulhado estruturado 100% polipropileno
cor azul marinho. 3 à 7mm
02
04
05
PORTA DE ENROLAR
automática em chapa de aço galvanizada perfurada tipo transvision com
microfuro de 03mm. cor cinza, sistema botoeira interna com sistema de
nobreak.
03
PISO WALL ANTI DERRAPANTE06
BRINQUEDOS DIVERSOS07
ALÇAPÃO DE SAíDA DE EMERGÊNCIA / MANUTENÇÃO
0.70x0.70
08
09
11 PLACA LUMINOSO EM ACRÍLICO
iluminação interna 1.22x0.60
SOLEIRA
soleira existente na cor preta.
12
PISO EXISTENTE DO PARQUE
Porcelanato 60x60cm liso
10 APLICAÇÃO DE PINTURA EM TINTA ACRÍLICA;
cor calor de dubai
01
ALVENARIA EXISTENTE DO PARQUE
concreto / drywall
13
PORTA BASCULANTE EMBUTIDA 4 FOLHAS
altura 2.50m; largura 3.20m; profundidade 0.05m.
14
DUTO AR CONDICIONADO15
PILAR EXISTENTE DO PARQUE16
LÂMPADAS DE LED
estilo bolinhas
17
PISO (APROX. 46.23 M²)
eva especial para suporte de atração
kid play (piscina de bolinhas)
02/07
ARQ
B
AutoCAD SHX Text
RRT
AutoCAD SHX Text
REVISÃO
AutoCAD SHX Text
FOLHA
AutoCAD SHX Text
ESCALA
AutoCAD SHX Text
DATA
AutoCAD SHX Text
AUTOR PROJETO
AutoCAD SHX Text
DESENHO
AutoCAD SHX Text
PLANTA BAIXA NOVO LAYOUT; PAV. TÉRREO
AutoCAD SHX Text
LOCAL / BAIRRO
AutoCAD SHX Text
PROJETO
AutoCAD SHX Text
ARQº CAIQUE BARRETO
AutoCAD SHX Text
ATUALIZAÇÃO DE LAYOUT E FACHADA NEOGEO - PARQUE SHOPPING MAIA.
AutoCAD SHX Text
1:75
AutoCAD SHX Text
Av. Bartolomeu de Carlos, 401-JD. Flor da Montanha, Guarulhos-SP.
AutoCAD SHX Text
169.359.90
AutoCAD SHX Text
06/26
