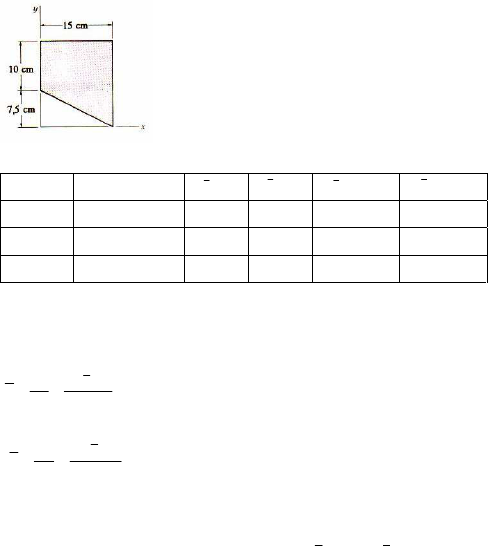

Mecânica Geral – Prof. Ricardo B. Elias - Lista de Exercícios - Centróides Determine a posição do centróide para a superfície plana das figuras. Figura 01 Figura Área [A], cm2 x , cm y , cm Ax ⋅ , cm3 Ay ⋅ , cm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = 8,18 cm e Y = 10,45 cm Figura 02 Figura Área [A], mm2 x , mm y , mm Ax ⋅ , mm3 Ay ⋅ , mm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = 110,45 mm e Y = 64,54 mm Figura 03 Figura Área [A], mm2 x , mm y , mm Ax ⋅ , mm3 Ay ⋅ , mm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = 33,79 mm e Y = 35,58 mm Figura 04 Figura Área [A], mm2 x , mm y , mm Ax ⋅ , mm3 Ay ⋅ , mm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = 16,21 mm e Y = 31,86 mm Figura 05 Figura Área [A], mm2 x , mm y , mm Ax ⋅ , mm3 Ay ⋅ , mm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = 0 mm e Y = 28,8 mm Figura 06 Figura Área [A], mm2 x , mm y , mm Ax ⋅ , mm3 Ay ⋅ , mm3 Posição do centróide: ∑ ∑== Ai Aiix A QyX . ∑ ∑== Ai Aiiy A QxY . Resposta: X = Y = 13,53 mm Exercício extra – O eixo x, horizontal, passa pelo centróide C da área da figura e a divide em duas áreas A1 e A2. Determine o momento estático de cada área componente em relação ao eixo x e explique os resultados obtidos.
