Resistencia dos materiais

Prévia do material em texto

ACQF Semana 1

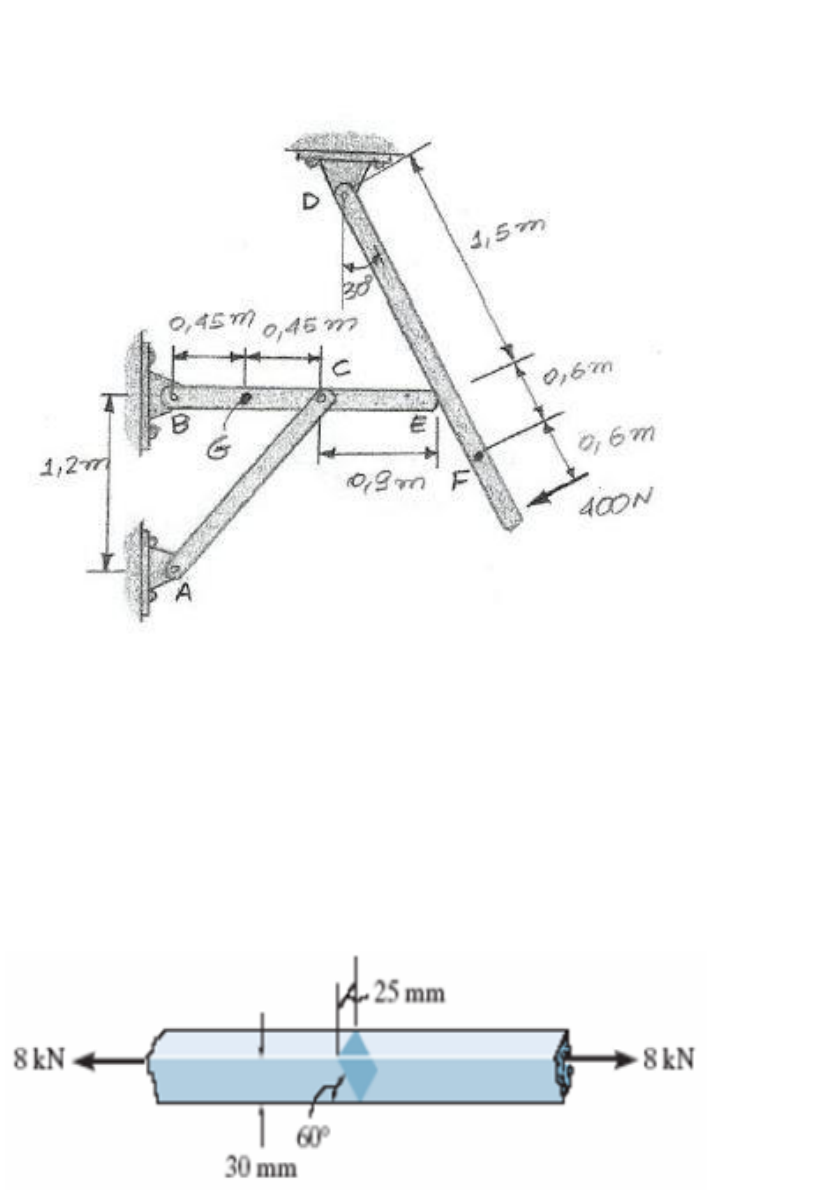

1 - Determine as cargas internas resultantes que agem na seção transversal da estrutura nos
pontos F e G. O contato em E é liso.


( )MF = 140 N.m; NF = 0 N; VF = 200 N; MG = - 162 N.m; NG = 80,54 N; VG = 160 N
( )MF = 240 N.m; NF = 0 N; VF = 400 N; MG = - 16 N.m; NG = 83,54 N; VG = 36 N
( )MF = 240 N.m; NF = 0 N; VF = 400 N; MG = - 162 N.m; NG = 183,54 N; VG = 160 N
(X)MF = 240 N.m; NF = 0 N; VF = 400 N; MG = - 162 N.m; NG = 83,54 N; VG = 360 N
( )MF = 240 N.m; NF = 0 N; VF = 40 N; MG = - 102 N.m; NG = 83,54 N; VG = 360 N
2 - Os dois elementos de aço estão interligados por uma solda de topo angulada de 60º.
Determine a tensão de cisalhamento média e a tensão normal média suportada no plano da
solda.

( )σ = 10 MPa; Т = 5,24 MPa
(X)σ = 8 MPa; Т = 4,62 MPa
( )σ = 5,24 MPa; Т = 10 MPa
( )σ = 4 MPa; Т = 2,31 MPa
( )σ = 4,62 MPa; Т = 8 MPa
3 - A viga composta de madeira está interligada por um parafuso em B. Considerando que os
acoplamentos em A, B, C e D exerçam somente forças verticais na viga, determine o diâmetro
exigido para o parafuso em B se a tensão de tração admissível para o parafuso for 150 Mpa e a
tensão de apoio admissível para a madeira for 28 Mpa.

(X)dp = 6,11 mm
( )dp = 3,14 mm
( )dp = 5,12 mm
( )dp = 15,4 mm
( )dp = 8,75 mm
4 - As hastes AB e CD são feitas de aço cuja tensão de ruptura por tração é 510 MPa. Usando
um fator de segurança de 1,75 para tração, determine o menor diâmetro das hastes de modo
que elas possam suportar a carga mostrada. Considere que a viga está acoplada por pinos em
A e C.

( )dAB = 3.01 mm; dCD = 2.70 mm
( )dAB = 6.02 mm; dCD = 5.41 mm
( )dAB = 5,41 mm; dCD = 5.46 mm
(X)dAB = 6.02 mm; dCD = 6.41 mm
( )dAB = 5.02 mm; dCD = 6.41 mm
5 - A coluna está submetida a uma força axial de 44 kN no seu topo. Supondo que
a seção transversal tenha as dimensões mostradas na figura, determinar a tensão
normal média que atua sobre a seção a-a.

( )2,0 Mpa
( )1,0 MPa
( )0,2 MPa
(X)10,0 MPa
( )0,1 MPa
6 - Os dois cabos de aço AB e AC são usados para suportar a carga. Se ambos tiverem uma
tensão de tração admissível de 200 MPa, determine o diâmetro exigido para cada cabo se a
carga aplicada for P = 5 kN.

( )Dab = 15,62 mm ; Dac = 15,84 mm
( )Dab = 4,36 mm ; Dac = 4,48 mm
( )Dab = 6,26 mm ; Dac = 6,48 mm
( )Dab = 10,52 mm ; Dac = 10,96 mm
(X)Dab = 5,26 mm ; Dac = 5,48 mm
7 – A junta está presa por dois parafusos. Determine o diâmetro exigido para os parafusos se a
tensão de ruptura por cisalhamento para os parafusos for de 350 MPa. Use um fator e
segurança por cisalhamento de 2,5.

( )d = 12,39 mm
( )d = 15,40 mm
(X)d = 13,49 mm
( )d = 12,10 mm
( )d = 14,39 mm
ACQF Semana 2
1 – Uma barra de comprimento 5 m e seção transversal circular de diâmetro 60 mm é
submetida a uma força axial de tração de 100 KN. Sabe-se que o módulo de elasticidade do
material da barra é de E = 120 GPa e que após a carga ser aplicada houve uma variação de
temperatura de 60 oC. Qual a deformação desta barra? Adote α= 12x 10-6 ºC .
( )d = 7,35 mm
( )d = 7,07 mm
( )d = 3,17 mm
( )d = 4,37 mm
(X)d = 5,07 mm
2 - Em ensaios de tração realizados com três materiais, foram encontrados os seguintes valores
de deformação (∂) correspondentes aos respectivos comprimentos iniciais (L):

Ao se analisar a deformação específica normal (ε) de cada material, tem-se que:
(X)ε 3 > ε 2 > ε1
( )ε1 > ε 3 > ε 2
( )ε1 > ε 2 > ε 3
( )ε 2 > ε 1 > ε 3
( )ε 2 > ε 3 > ε1
3 – Determine o Módulo de Elasticidade de uma barra, que tem 1000 mm de comprimento e
seção transversal retangular de 90 x 30 mm, sabendo-se que, ao aplicar uma carga axial de
tração de 350 KN o seu comprimento aumenta 0,5 mm e a Deformação Específica Transversal
é igual a 0,0005 .
( )159,26 GPa
( )129,63 GPa
(X)259,26 GPa
( )239,62 GPa
( )229,26 GPa
4 – Qual o valor da deformação especifica normal de uma barra de comprimento inicial 1,75m,
que após a aplicação de uma força passa a medir 1,762 m?
( )0,000476
(X)0,00686
( )0,000506
( )0,00706
( )0,000214
5 - O cabeçote H está acoplado ao cilindro de um compressor por seis parafusos de aço. Se a
força de aperto de cada parafuso for 4 kN, determine a deformação normal nos parafusos.
Cada um deles tem 5 mm de diâmetro. Se σe=280 Mpa e Eaço=200 GPa, qual é a deformação
em cada parafuso quando a porca é desatarraxada, aliviando, assim, a força de aperto.

( )1,008 mm
( )0,005 mm
( )0,025 mm
(X)0 (zero) mm
( )0,008 mm
6 - Os eixos A e B são feitos de mesmo material e têm seção transversal conforme indicada na
figura, de mês a dimensão “b”. Qual é a relação entre os máximos torques T que podem ser
aplicados na seção quadrada e na seção circular (T quadrado/ T circunferência)?

( )0,95
( )1,40
( )0,50
( )2,10
(X)1,06
ACQF Semana 3
1 – A barra de cobre da Figura está submetida a um carregamento uniforme ao longo de suas
bordas como mostrado. Se ela tiver comprimento a=300 mm, largura b=50 mm e espessura t=
20 mm antes de a carga ser aplicada, determinar seus novos comprimento, largura e espessura
após o carregamento. Adotar Ecu= 120 GPa, ν cu = 0,34.

( )a’ = 302,4 mm, b’ = 48,69 mm, t’ = 19,98 mm
( )a’ = 301,4 mm, b’ = 48,69 mm, t’ = 18,98 mm
( )a’ = 302,4 mm, b’ = 49,68 mm, t’ = 18,98 mm
( )a’ = 301,4 mm, b’ = 49,68 mm, t’ = 19,98 mm
(X)a’ = 302,4 mm, b’ = 49,68 mm, t’ = 19,98 mm
2 – Um ensaio de tração foi executado em um corpo de prova de aço com diâmetro original 15
mm e um comprimento nominal de 30 cm. Quando uma força axial de tração de 150 kN é
aplicada, a barra sofre um alongamento de 2,25 mm. Qual o módulo de elasticidade do
material? Considere G = 75 GPa.
( )110,16 GPa
( )125,16 GPa
( )107,35 GPa
( )111,74 GPa
(X)113,18 GPa
3 – Um cilindro de aço, de comprimento Lo = 56 mm e diâmetro do = 24 mm, é comprimido
entre duas placas rígidas, com uma força P = 45 kN. Se a redução medida no comprimento for
de 0,0416 mm, qual é o módulo de elasticidade do material?
( )126,20 GPa
( )214,16 GPa
( )147,32 GPa
(X)133,90 GPa
( )118,75 GPa
4 – Um círculo de diâmetro inicial 100 mm foi desenhado na superfície do vaso, com r = 1,0 m
e t = 10 mm. Quando o vaso foi submetido à pressão interna, observou-se que o círculo
deformou-se, sendo que o diâmetro AB apresentava 100,0432 mm e CD 100,1234 mm de
comprimento. Determine as tensões atuantes no aço, a pressão interna aplicada e a variação
na espessura, quando a pressão interna é aplicada. Adote E =180 GPa e n = 0,35.
( )Tx = 177,21 MPa; Ty = 183,49 MPa; PI = 2,83 MPa; Vesp. = - 0,0070 mm
( )Tx = 177,21 MPa;Ty = 284,14 MPa; PI = 1,83 MPa; Vesp. = - 0,0090 mm
( )Tx = 136,98 MPa;Ty = 283,49 MPa; PI = 1,83 MPa; Vesp. = - 0,0090 mm
( )Tx = 176,98 MPa;Ty = 183,49 MPa; PI = 1,83 MPa;Vesp. = - 0,0090 mm
(X)Tx = 177,21 MPa;Ty = 284,14 MPa; PI = 2,84 MPa; Vesp. = - 0,0090 mm
5 – Um cilindro de alumínio esta no interior de um tubo de aço e o conjunto é comprimido
axialmente por 240 kN por intermédio de placas rígidas. O cilindro de alumínio tem 8 cm de
diâmetro e o de aço tem 10 cm de diâmetro externo. Determine as tensões desenvolvidas no
aço e no alumínio, e o coeficiente de segurança do sistema. Dados:
 Alumínio aço
 E = 0.28 . 104 kN/cm2 E = 2.1 . 104 kN/cm2σ e = 6 kN/cm2 σe = 12 kN/cm2

( )σaço = 6.85 kN/cm2; σAl = 0.71 kN/cm2; s = 1.75
( )aço = 8.65 kN/cm2; σAl = 0.91 kN/cm2; s = 1.75
( )σaço = 6.85 kN/cm2; σAl = 0.71 kN/cm2; s = 1.65
( )σaço = 6.85 kN/cm2; σAl = 0.91 kN/cm2; s = 1.65
(X)σaço = 6.85 kN/cm2; σAl = 0.91 kN/cm2; s = 1.75
6 - Um corpo de prova de alumínio tem diâmetro inicial d = 20 mm e comprimento de
referência inicial Lo = 240 mm. Quando uma força axial de tração de 120 kN é aplicada, a barra
sofre um alongamento de 1,24 mm. Determine a variação no diâmetro. Considere G = 26 GPa.
( ) + 0,0318 mm
( ) – 0,0305 mm
( )+ 0,0305 mm
( ) – 0,0868 mm
(X) – 0,0434 mm
ACQF Semana 4
1 – Determine a tensão normal máxima aplicada em uma viga bi-apoiada, representada
abaixo, sendo que a sua seção transversal é retangular de acordo com a figura abaixo:

( )1,88 MPa
( )3,75 MPa
(X)18,75 MPa
( )37,48 MPa
( )9,37 Mpa
2 – Projetar uma peça com seção retangular com altura igual ao dobro da base para servir
como viga conforme a figura abaixo. A viga será construída com material dúctil que apresenta
tensão de escoamento de 400 MPa. Despreze o esforço cortante e adote segurança 2,5.

( )b≥ 7,25 cm h≥ 14,5 cm
( )b≥ 8,50 cm h≥ 17,0 cm
( )b≥ 7,50 cm h≥ 15,0 cm
( )b≥ 10,0 cm h≥ 20,0 cm
(X)b≥ 9,50 cm h≥ 19,0 cm
3 – A viga de seção retangular mostrada a seguir está sujeita à distribuição de tensões
admissível de 3 KN/cm². Qual o momento fletor interno na seção causado pela distribuição das
tensões?

( )540 KN.cm
(X)432 KN.cm
( )108 KN.cm
( )216 KN.cm
( )648 KN.cm
4 – Determine a tensão máxima aplicada no elemento de seção transversal quadrada de lado
de 20 cm, apresentado a seguir, solicitado no carregamento de uma viga bi-apoiada com um
1,95 m de comprimento e carregamento distribuído de 1,0 kn/m, conforme apresentado na
estrutura abaixo:

(X)356,48 KPa
( )266,50 KPa
( )56,50 KPa
( )146,50 KPa
( )156,50 KPa
5 - Determine a tensão normal maxima aplicada em uma viga bi-apoiada sendo que sua seção
transversal é quadrada de b = 30 cm, comprimento igual a 8 m e uma carga distribuída igual
q= 2,3 Kn/m. Confõrme apresentado na estrutura abaixo:

(X)4,10 MPa
( )6,4 MPa
( )3,45 MPa
( )8,0 MPa
( )9,1 Mpa
6 - Determine a tensão de cisalhamento atuante no ponto B do elemento apresentado na
Figura:

( )t = 1,96 MPa
( )t = 0,68 MPa
( )t = 1,48 MPa
( )t = 0,48 MPa
(X)t = 0,86 Mpa
7 - Determine o torque máximo e que pode ser aplicado, em KN.m e o ângulo de torção (rad),
sobre o eixo de seção transversal indicada na figura, sabendo que a tensão admissível é de 65
MPa.
Dados: comprimento da barra L = 1,40 m e G = 80 GPa.

( )7,42 KN.m e 0,020 rad
( )4,29 KN.m e 0,043 rad
(X)4,64 KN.m e 0,025 rad
( )4,82 KN.m e 0,050 rad
( )3,61 KN.m e 0,015 rad
ACQF Semana 7
1 – O eixo maciço de 30 mm de diâmetro é usado para transmitir os torques aplicados às
engrenagens. Determine a tensão de cisalhamento máxima absoluta no eixo. Nota, os torques
nos pontos são respectivamente: A = 300 N.m; C = 500 N.m; D = 200 N.m; B = 400 N.m.

( )t max = 73,44 MPa
(X)t max = 75,45 MPa
( )t max = 71,67 MPa
( )t max = 78,54 MPa
( )t max = 74,55 Mpa
2 - A viga simplesmente apoiada é submetida à carga mostrada na figura. Determine a
deflexão em seu centro C.

( )δtotal = -344600/EI
(X)δtotal = -356400/EI
( )δtotal = -365400/EI
( )δtotal = -10800/EI
( )δtotal = -345600/EI
3 – Determine para a viga abaixo, através do método de integrais sucessivas, a equação da
linha elástica y(x) e da inclinação q(x). Com base nas equações obtidas assinale o valor correto
do deslocamento no ponto A. Considere E = 200 GPa.

( )3,25 cm
( )8,34 cm
( )4,56 cm
( )2,22 cm
(X)5,75 cm
4 – Assinale a alternativa que apresenta o valor do torque T que causa uma tensão cisalhante
máxima de 75 MPa em um cilindro de aço de diâmetro externo de 25 mm e espessura da
parede 2,5 mm, conforme ilustrado abaixo.

( )243,25 N.m
(X)135,85 N.m
( )170,35 N.m
( )150,34 N.m
( )122,98 N.m
5 – Um esquema de engrenagens, com base na ilustração abaixo, assinale a alternativa que
contém o valor do torque no eixo 2.

( )14 N.m
( )21 N.m
( )35 N.m
( )9 N.m
(X)51 N.m
ACQF Semana 8
1 – Um edifício de porte alto terá no pavimento térreo uma coluna maciça de concreto armado
com diâmetro de 1,80m, sendo sua base engastada em fundação profunda e articulado a uma
viga na extremidade superior. A coluna foi calculada à compressão para uma tensão admissível
σad =20 MPa e deseja-se obter um coeficiente de segurança à flambagem igual a 3,0. Para
estas condições pede-se o cálculo da altura da coluna.
Dado: E = 300 Tf/cm²
( )L = 13,9 m
( )L = 12,4 m
( )L = 11,5 m
(X)L = 14,3 m
( )L = 13,7 m
Essa questão foi cancelada e os pontos serão atribuídos para você.
2 - Expressar a área da seção transversal da coluna quadrada como uma porcentagem da área
da seção transversal da coluna redonda indicadas nas figuras.

( )Aquad = 87,3% Ared
( )Aquad = 99,93% Ared
(X)Aquad = 97,3% Ared
( )Aquad = 96,3% Ared
( )Aquad = 98,3% Ared
3 – Determine a força máxima P que pode ser aplicada ao cabo, de modo que a haste de
controle de aço A-36 AB não sofra flambagem. A haste tem diâmetro de 30 mm e está presa
por pino nas extremidades. E = 120 GPa

(X)P = 64.596,4 KN
( )P = 66.496,4 KN
( )P = 65.496,4 KN
( )P = 66.695,4 KN
( )P = 64.956,4 KN
4 – O tubo de aço A-36 tem diâmetro externo de 100 mm. Se for mantido no lugar por um
cabo de ancoragem, determine, com aproximação de múltiplos de 5 mm, o diâmetro interno
exigido para que ele possa suportar uma carga vertical máxima de P=20 kN sem provocar
flambagem no tubo. Considere que as extremidades do tubo estão acopladas por pinos. E =
200 GPa.

(X)dint = 90 mm
( )dint = 45 mm
( )dint = 60 mm
( )dint = 80 mm
( )dint = 95 mm
5 - Calcular o diâmetro de uma estronca de madeira, com aproximação a cada 0,5cm, que
escora as paredes de contenção provisórias da escavação de terra da figura. A estronca é
horizontal e o módulo de elasticidade da madeira é 700KN/cm². A tensão admissível à
compressão da madeira é 7 MPa e o fator de segurança de flambagem é 2,5.

( ) D = 15,0 cm
( ) D = 12,5 cm
( ) D = 13,5 cm
( ) D = 11,5 cm
(X) D = 16,0 cm
6 - Com base no gráfico e na seção transversal, ilustrados abaixo, determine a carga crítica que
pode ser aplicada à coluna de madeira que possui 2,75 metros de comprimento sabendo que
uma de suas extremidades está apoiada-engastada.

(X)Pcr = 11.447,91 KN
( )Pcr = 14.147,91 KN
( )Pcr = 11.547,19 KN
( )Pcr = 11.000,00 KN
( )Pcr = 14.547,19 KN




ACQF Semana 9
1 – Uma viga simples AB com um balanço BC suporta um carregamento concentrado P na
extremidade do balanço (conforme figura). A extensão principal da viga tem comprimento L e
o balanço tem comprimento L/2. Determine a deflexão δC na extremidade do balanço. Use a
equação diferencial de terceira ordem da curva de deflexão( a equação da força de
cisalhamento). A viga tem rigidez de flexão EI constante.

( )δc = PL²/3EI
(X)δc = PL³/8EI
( )δc = PL³/3EI
( )δc = PL³/24EI
( )δc = PL³/30EI
2 - A figura mostra a porção elástica do diagrama tensão-deformação para uma liga de
alumínio. O corpo de prova usado para o ensaio tem comprimentode referência de 50 mm e
12,5 mm de diâmetro. Quando a carga aplicada for 45 kN, o novo diâmetro do corpo de prova
dará 12,48375 mm. Calcule o módulo de cisalhamento Gal = para o alumínio.

( )Gal = 36.10 GPa
( )Gal = 33.50 GPa
( )Gal = 13.60 GPa
(X)Gal = 31.60 GPa
( )Gal = 63.60 GPa
3 – O eixo de cobre está sujeito às cargas axiais mostradas na figura. Determine o
deslocamento da extremidade A em relação à extremidade D se os diâmetros de cada
segmento forem dAB = 20 mm, dBC = 25 mm e dCD = 12 mm. Ecobre = 126 GPa.

( )+ 23,843 mm
(X)+ 3,8483 mm
( )– 3,8483 mm
( )– 1,2543 mm
( )+ 10,254 mm
4 – Assinale a alternativa que contém o valor do torque T que causa uma tensão cisalhante
máxima de 75 MPa em um cilindro de aço de raio 15 mm, conforme ilustrado abaixo.

( )392,22 N.m
( )325,41 N.m
( )405,19 N.m
(X)397,61 N.m
( )309,58 N.m
5 – O alicate de pressão é usado para dobrar a extremidade do arame E. Se uma força de 100 N
for aplicada nas hastes do alicate, determine a tensão de cisalhamento média no pino em A. O
pino está sujeito a cisalhamento duplo e tem diâmetro de 5 mm.

( )T = 16,24 MPa
( )T = 28,48 MPa
( )T = 12,732 MPa
(X)T = 29,709 MPa
( )T =13,24 Mpa
6 - A barra da figura tem largura constante de 35mm e espessura de 10mm. Determine a
tensão normal média máxima da barra quando submetida ao carregamento mostrado.
Nota: A tensão média máxima será maior no local onde a carga máxima será maior, nesse caso
faça primeiramente o equilíbrio das forças.

(X) T= 85,7 Mpa
( ) T= 87,5 MPa
( ) T= 75,8 MPa
( ) T= 58,7 MPa
( ) T= 78,5 MPa
7 – Determinar aproximadamente o deslocamento (deflexão) máximo que corre na viga a
seguir.

( )y = 677.44/EI
( )y = 276.4/EI
( )y = 552.8/EI
( )y = 6910/EI
(X)y = 22.978/EI
8 - Analise as afirmativas e marque a alternativa correta.
I - O Comportamento elástico é uma relação linear entre a tensão e deformação.
II - O Limite de Escoamento é uma tensão acima do Limite de elasticidade, causada pelo
deslizamento relativo entre camadas de material em superfícies oblíquas.
III - Para o material linearmente Elástico, se a carga for removida, o corpo volta a sua forma
original.
IV – No limite de escoamento o corpo continua a alongar-se sem qualquer aumento de carga,
num trecho chamado patamar de escoamento e toda a deformação do corpo não é
permanente.
V - O Diagrama de Tensão versus Deformação para o aço estrutural, em que se identificam
quatro etapas distintas de comportamento do material são : região elástica, escoamento,
endurecimento por deformação e estricção.
( )Estão corretas as afirmativas II, III e IV
( )Estão corretas as afirmativas I, III, IV e V
( )Estão corretas as afirmativas I, II, III e IV
(X)Estão corretas as afirmativas I, II, III e V
( )Estão corretas as afirmativas I, II e V
Semana 6
O mancal de encosto está sujeito às cargas mostradas. Determine a tensão normal média desenvolvida
nas seções transversais que passam pelos pontos B, C e D.

( )B = 150,7 KPa; C = 32,5 KPa; D = 25,5 Kpa
A figura a seguir mostra uma viga AB com extremidade engastada e outra livre que está sujeita a um
carregamento uniformemente distribuído (q) e um carregamento concentrado em B. Qual o maior valor da
carga (q), sabendo-se que a viga admite tensão máxima de flexão no valor 95,00
MPa?

( )q = 7,38
