Mecânica dos Sólidos II Prof. Denis Rinaldi Petrucci
Lista de Exercícios Tensões

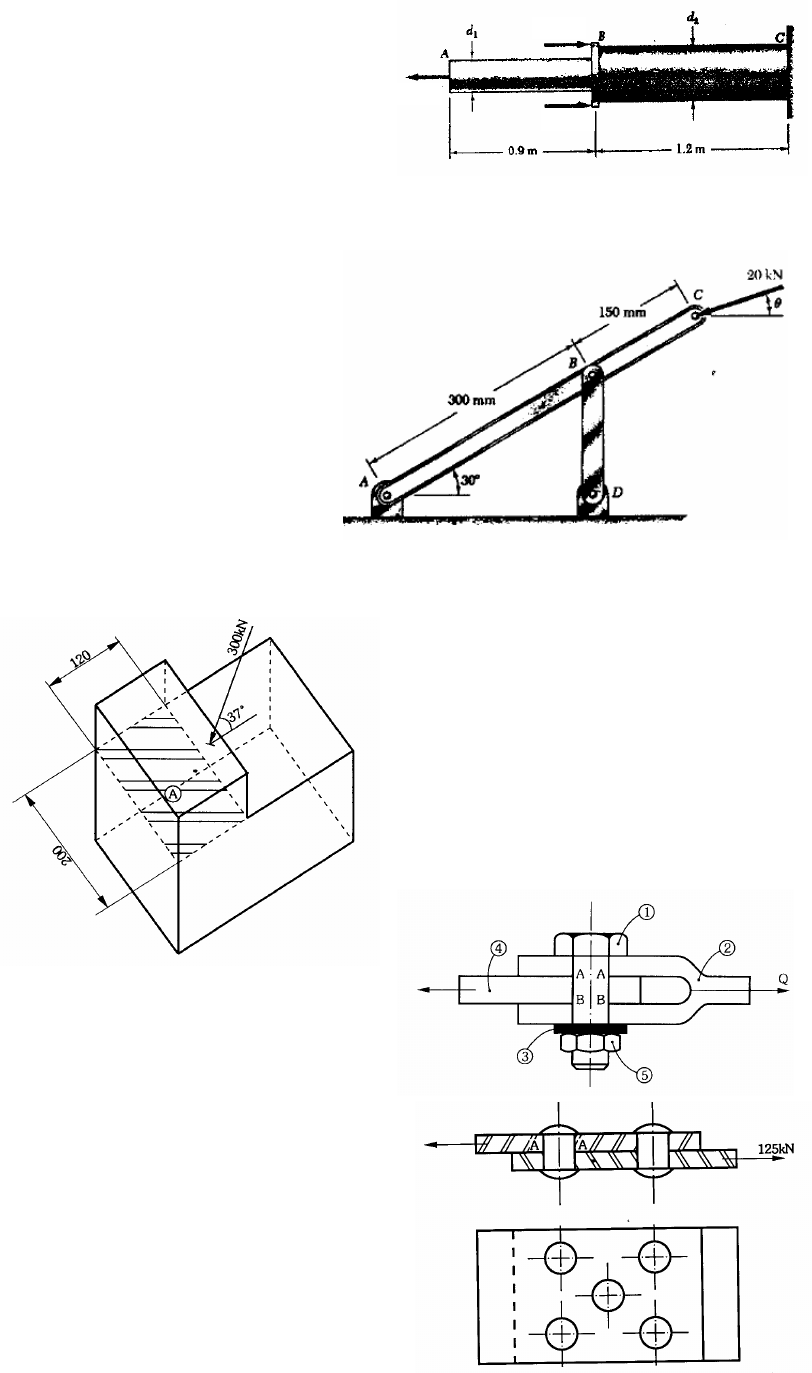

1 – Duas barras cilíndricas AB e BC são unidas em B, como mostra
a figura. Sabendo que os diâmetros d1 = 30 mm e d2 = 50 mm.
Determine as tensões:
a) Na barra AB; (84,9 MPa)
b) Na barra BC. (-96,8 MPa)

2 – Supondo para a figura acima, a tensão admissível do material das
barras σadm = 150 MPa, tanto para tração como para compressão, determine os diâmetros para as seções AB e
BC. (d1 = 22,6 mm e d2 = 40,2 mm)

3 – A barra BD de seção transversal retangular de 30 X 12
mm, e o diâmetro dos pinos são de 10 mm. Determine para a
barra BD:
 a) A tensão normal, se o ângulo θ = 0° (sem considerar
os pinos). (48,11 MPa)
 b) A tensão normal máxima, se o ângulo for θ= 0°.
(72,2 MPa)
 c) A tensão normal, se o ângulo θ = 90°. (-83,3 MPa)
 d) A tensão normal máxima, se o ângulo for θ = 90°.
(-125 MPa)

4 – Determine as tensões normal e de cisalhamento que atua no plano A da figura. (σ = -7,52 MPa e τ = 9,98
MPa)

5 – Para a figura abaixo a carga Q aplicada é de 6 kN. Determine:
 a) A tensão de cisalhamento Atuante no pino. (τ = 26,5 MPa)
 b) A tensão de esmagamento na haste central. (σesm = 62,5
MPa)
 c) A tensão de esmagamento nas hastes do garfo. (σesm = 41,7
MPa)
Legenda: 1 – Parafuso; 2 – Haste em garfo; 3 – arruela; 4 – haste central; 5 – Porca
sextavada.

6 – Para uma junta rebitada que suporta uma carga de 125 kN,
aplicada conforme a figura, determine o diâmetro mínimo para os
cinco rebites, sabendo que a tensão de cisalhamento admissível do
material do rebite é 105 MPa e a tensão de esmagamento do rebite é
225 MPa e que a espessura da chapa é de 8 mm. (d =18 mm)





60 kN
125 kN
125 kN
Mecânica dos Sólidos II Prof. Denis Rinaldi Petrucci

7 – Determinar a relação entre a espessura da chapa e o diâmetro do
rebite em uma chapa simplesmente cisalhada, para que somente o
dimensionamento ao cisalhamento seja suficiente no projeto da junta.
(Lembre-se que o número de rebites necessários ao cisalhamento tem
de ser maior ou igual ao número de rebites necessários ao
esmagamento ou nc ≥nesm).
Dados: τ
 reb = 105 MPa e σesm = 225 MPa ( d
e
≥0,37)

8 – Para a treliça da figura, determine a tensão normal na haste BE,
sabendo que a seção transversal tem área de 5,87 in2. (8,52 kgf/in2)


9 – Um momento M = 1500 Nm é aplicado conforme figura, o ponto A permite apenas
rotação em torno de seu eixo.. Determine a força P aplicada para manter o equilíbrio na
condição apresentada na figura e a tensão normal na barra BC, sendo a área de sua seção
transversal de 450 mm2.

(17,86 kN e σBC = -41,4 MPa)


10 – Duas placas de madeira de 2,5 cm de
espessura e 16 cm de largura são unidas por cola,
conforme figura. Determine o comprimento d
necessário para que as placas suportem a força axial
P = 1200 N, sabendo que a tensão de cisalhamento admissível da cola é 120
kPa. (57,14 mm)

11 – A haste BC de seção transversal 6 X 25 mm é feita de material que suporta
480 MPa. Qual a tensão que a barra suporta se a força P = 16 kN. Determine
também a relação entre a força ultima que a barra pode suportar e a força
suportada pela barra. (σ BC = 133 MPa,
BCF
Fu
= 3,6)



12 – Para a treliça da figura as tensões nas
barras AB, BC e AC, sabendo que a área
das seções transversais são iguais, A = 400
mm2. (ainda não tenho as respostas)



13 – Determinar o diâmetro dos parafusos da figura
sabendo que a tensão admissível do material do
parafuso é de 52 MPa e a força aplicada é de 24
kN. (14 mm)






80 kgf 80 kgf 80 kgf
H
cola 2 cm
2 cm
16 cm
P P
d
28 kN
24 kN
Mecânica dos Sólidos II Prof. Denis Rinaldi Petrucci

Deformações
1 -

2-


3-



Mecânica dos Sólidos II Prof. Denis Rinaldi Petrucci

4-
