Disciplina: Mecânica dos Sólidos II
Lista de Exercícios I

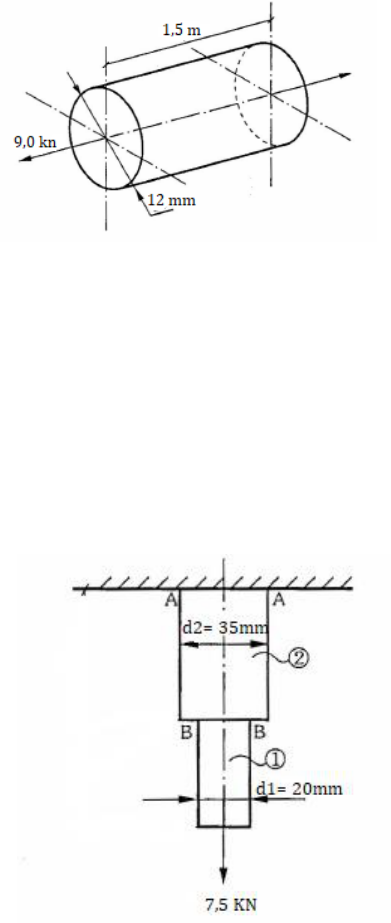

01- Para a barra circular representada na figura, considerar o modulo de elasticidade do
aço como 210 GPa e o Coeficiente de Poisson 0,3. Pede-se para a barra:
a) Tensão normal atuante
b) O alongamento
c) A deformação longitudinal
d) A deformação transversal




Respostas: a) 79,65 Mpa b) 0,57 mm c) 3,80 x 10−4 d) -1,14 x 10−4


02 - A figura abaixo, apresenta duas barras de aço soldadas na seção BB. A secção 1 da
peça é de aço e possui comprimento de l1= 0,5 m, sendo que a secção 2 é de alumínio e
possui comprimento de l2= 1,0 m. Pede-se para determinar para as secções 1 e 2:
a) A tensão normal
b) O alongamento
c) A deformação longitudinal
d) A deformação transversal
e) O alongamento total da peça
Considerar:
E aço= 210 GPa
E alumínio= 70 GPa
υ aço= 0,30
υ alumínio= 0,34


Respostas primeiro valor correspondente a secção 01 e segundo valor a secção 02 :
a) 23,89 Mpa e 7,80 Mpa b) 0,06 mm e 0,11 mm c) 1,20 x 10−4 e 1,10 x 10−4 d) -3,60
x 10−5 e -3,74 x 10−5 e) 0,17 mm
03 - A barra 1 da figura é de aço, possui A1= 200 mm² e o seu comprimento é l1= 400
mm. Determinar para a barra 1:
a) Carga axial atuante
b) Tensão normal atuante
c) O alongamento
d) A deformação longitudinal
e) A deformação transversal
Considerar:
E aço= 210 GPa
υ aço= 0,3


Respostas: a) 5,25 kN b) 26,25 Mpa c) 0,05 mm d) 1,25 x 10−4 e) -3,75 x 10−5


04 – A barra 1 da figura é de alumínio, possui A1= 300 mm² e o seu comprimento é l1=
700 mm. Determinar para a barra 1:
a) Carga axial atuante
b) Tensão normal atuante
c) O alongamento
d) A deformação longitudinal
e) A deformação transversal

Considerar:
E alumínio= 70 GPa
υ alumínio= 0,34





Respostas: a) 13,68 kN b) 45,60 Mpa c) 0,46 mm d) 6,57 x 10−4 e) -2,23 x 10−4



05 - Determinar o diâmetro da barra 1 da construção representada na figura. O material
da barra é o ABNT 1010L com e = 220 MPa, e o coeficiente de segurança indicado
para o caso é k ≥ 2.


 Resposta: d = 13,60 ≈ 14 mm


06 - Dimensionar a barra 1 da construção representada na figura, sabendo-se que a
secção transversal da barra é quadrada, e o material a ser utilizado é o ABNT 1030L
com e = 300 MPa. Utilize coeficiente de segurança k ≥ 2.


Resposta: a1 = 15 mm
