QUESTÃO 1

Uma força distribuída variável provoca, em uma viga, a seguinte força cortante, em função
da posição ao longo da viga (x):

Se x é dado em metros, em quais posições a força distribuída será nula?
Alternativas
Alternativa 4:
x=0 m
x=1 m

QUESTÃO 2

Quando uma carga com intensidade variável é aplicada em uma viga, é produzida uma força
cortante com intensidade V (em kN), que varia de acordo com a posição x (em metros) da
viga.



Sabendo que o momento fletor na posição x = 4 m é igual a 676 kNm, qual é o momento
fletor aplicado em x = 2?
Alternativas
Alternativa 5:
-122 kNm.
QUESTÃO 3


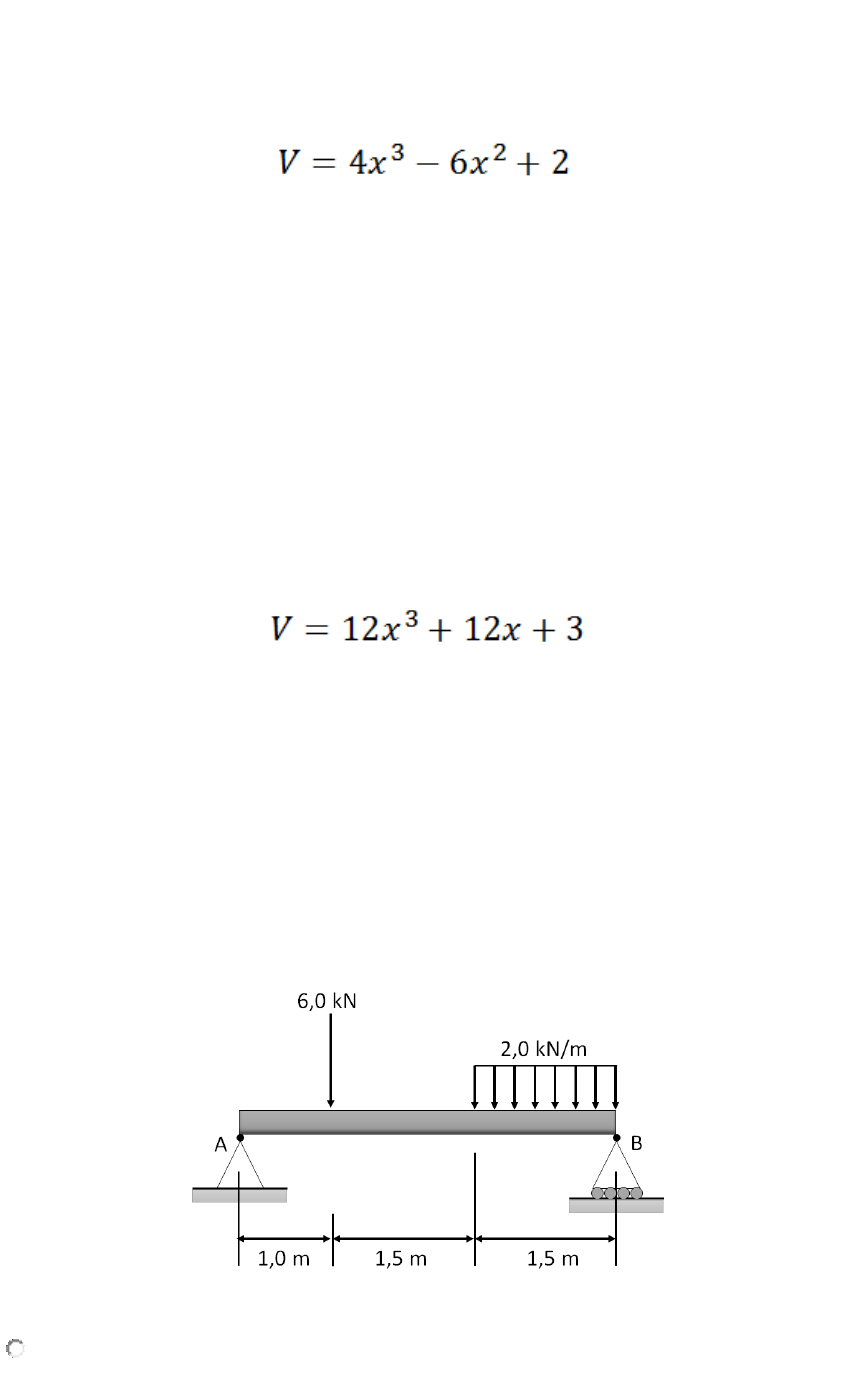

Uma viga simples de 4 metros se encontra carregada por uma carga distribuída e por uma
carga fixa, conforme ilustra a figura a seguir. Determine as reações nos apoios A e B.

Alternativas

Alternativa 1:
RA = 5,0625 kN
RB = 3,9375 kN

QUESTÃO 4

Considere um vaso cilíndrico de raio interno r e de espessura de parede t, contendo um fluido
sob pressão (figura). Propõe-se determinar as tensões que atuam em um pequeno elemento de
parede com lados, respectivamente, paralelos e perpendiculares ao eixo do cilindro. Devido à
axissimetria do vaso e seu conteúdo, está claro que não está atuando tensão de cisalhamento no
elemento. As tensões normais σ1 e σ2, mostradas na figura, são, portanto, tensões principais. A
tensão σ1 é conhecida como tensão tangencial ou longitudinal, e a tensão σ2 é chamada de
tensão longitudinal:



BEER, F.P.; JOHNSTON JR., E. R.; DeWOLF, J. T. Resistência dos Materiais. São Paulo:
McGraw-Hill, 2006, p. 450.
Dados: comprimento do cilindro: 6 m; diâmetro: 762 mm; coeficiente de segurança mínimo:
2,5.
Em uma empresa montadora de vasos de pressão, são construídos mensalmente vários vasos
cilíndricos. Entretanto, nos últimos meses, a empresa tem tido problemas com o fornecedor de
chapas para montagem dos tanques. Assim, visando solucionar o problema, a montadora irá
procurar um novo fornecedor de chapas de aço para seus tanques cilíndricos. Sabendo que para
o aço, o coeficiente de resistência a tensão é de 400 MPa, assinale a alternativa que representa a
espessura mínima (t) que o fornecedor de chapas deve produzir suas chapas para que o vaso
cilíndrico suporte até 5,2 MPa de pressão interna:
Alternativas

Alternativa 5:
t = 13 mm

QUESTÃO 5

Vigas são elementos encotrados na construção civil e permitem a transmissão de esforços
verticais de lajes para os pilares ou, então, para a transmissão de cargas concentradas. Com
relação às vigas, analise as afirmativas a seguir:

I - Vigas são estruturas estreitas que suportam cargas verticais, aplicadas perpendicularmente
ao seu eixo longitudinal.
II - As vigas são classificadas de acordo com as cargas que suportam, dessa forma, existem
as vigas concentradas, distribuídas e as de momento.
III - Na região de engastamento das vigas siplesmente apoiadas, podem ser observadas
reações verticais, horizontais e na forma de momentos.
IV - As vigas em balanço possuem as duas extremidades interagindo com algum apoio.
V - Força cortante e momento fletor são esforços internos que podem aparecer em vigas.

Assinale a alternativa que contém as afirmativas corretas.
Alternativas

Alternativa 2:
I e V, somente.
QUESTÃO 6

Leia os três trechos destacados de páginas eletrônicas sobre as estruturas denominadas pórticos:
Trecho 1: ‘‘Pórticos – Estrutura constituída por barras horizontais e verticais, normalmente define
um átrio amplo, com o teto sustentado por colunas’’. Disponível em: <goo.gl/99n6S9>. Acesso
em: 02 abr. 2018.
Trecho 2: ‘‘É possível encontrar numerosos exemplos de edifícios históricos com pórticos. O
Partenão de Atenas tem um pórtico de oito colunas na respectiva fachada, pelo que se trata de
um pórtico de tipo octostilo. O pórtico do Panteão de Roma também é um octostilo. O templo
de Vênu e Roma, o Heféstio e até o Capitólio norte-americano são outras construções com um
pórtico na sua fachada, o que demonstra a popularidade deste elemento arquitetônico ao longo
da história’’. Disponível em: <goo.gl/gmR4aC>. Acesso em: 02 abr. 2018.
Trecho 3: ‘‘A cidade de Bolonha, na Itálica, é muito famosa por seus pórticos. No total, existem
mais de 45 quilômetros de arcadas, 38 só no centro da cidade. O pórtico mais comprido do
mundo, com cerca de 3,5 km, vai dos limites da cidade até o Santuário da Madonna de San
Luca’’. Disponível em: <goo.gl/EqWf6R>. Acesso em: 02 abr. 2018.
Agora, analise o pórtico apresentado na figura seguinte:

Assinale a alternativa que contém o seu diagrama de força cortante (DFC) e o seu diagrama
de momento fletor (DMF), respectivamente, na viga CD:
Alternativas

Alternativa 1:


QUESTÃO 7

A determinação do momento fletor máximo em uma viga é importante para verificar as
localizações em que possíveis fraturas podem acontecer no material. O momento fletor
pode ser relacionado com tensões normais de tração e de compressão, em elementos
diferentes da viga. Por exemplo: para o momento fletor positivo, a parte de cima está sendo
comprimida, enquanto a parte de baixo está sendo tracionada. A relação entre momento
fletor máximo e tensão normal máxima é dada pela equação a seguir:

Na qual M é o momento fletor máximo ou mínimo e W é o módulo de resistência à flexão
do material, que relaciona-se com o momento de inércia da seção transversal da viga. Se
uma viga apresenta diagrama do momento fletor igual ao mostrado a seguir, em qual
posição é observada tensão normal máxima e qual é o módulo dessa tensão normal?
Dado: W=2,080x10-3 m3.


Alternativas

Alternativa 2:
x=7,5 m
σM=96,15 Mpa

QUESTÃO 8

Vasos de pressão encontram muitas aplicações em vários ramos da economia do mundo
moderno. Por possuírem dimensões maiores do que a espessura de suas paredes, eles podem ser
considerados como um vaso de pressão de paredes finas. A geometria desse tipo de elemento
estrutural é diversificada, podendo ser encontrados em formatos esférico, cilíndrico, oval, cônico
e outras. Os mais comuns são os cilíndricos e esféricos. Nesses elementos, as paredes finas
fornecem uma resistência muito baixa para esforços de flexão e, por isso, consideram-se que as
tensões atuem tangencialmente à sua superfície, ou seja, o estudo da resistência de um vaso de
pressão de paredes finas é um caso particular do estado plano de tensões.
Assim, considere que um vaso esférico utilizado para armazenagem de gás foi construído
utilizando placas de aço cuja tensão máxima suportada é de 400 MPa e com espessura de 8,5
mm. Sabendo que, após construído, o diâmetro do reservatório é de 5m, e que a tensão cisalhante
é a metade da tensão circunferencial, assinale a alternativa que apresenta a máxima pressão
interna admissível no reservatório:

Observação: como gases perigosos são armazenados, utilize coeficiente de segurança de 2,5.

Alternativas

Alternativa 4:
A máxima pressão interna admissível é de 1,1 MPa.
QUESTÃO 9

Com relação aos esforços internos que sofrem as vigas, analise as afirmativas a seguir:

I - Para a avaliação de uma estrutura que se encontra carregada com forças concentradas,
distribuídas e de momentos, apenas a determinação das forças externas aplicadas é
importante.
II - Diagramas de força cortante e momento fletor surgem com a necessidade de se avaliar
quais são os pontos que apresentam esforços internos máximos e mínimos. Essa avaliação é
importante, pois os limites de resistência do material devem ser maiores que essesesforços.
III - Para a construção dos diagramas de força cortante e de momento fletor, são utilizadas
duas convenções de sinais para a avaliação dos esforços: aquela que vem da estática e uma
convenção específica, que também leva em conta as deformações que podem ser causadas
no elemento que se está analisando.
IV - Força cortante e momento fletor variam de maneira independente dos carregamentos
aplicados.
V - Diagramas do corpo livre, de força cortante e momento fletor se complementam na
análise das forças em uma estrutura. Enquanto o diagrama do corpo livre se foca em mostrar
as forças externas observadas, os diagramas de força cortante e momento fletor mostram as
reações internas que surgem.

Assinale a alternativa que contém as afirmativas verdadeiras.
Alternativas

Alternativa 5:
II, III e V, somente.
QUESTÃO 10

Elementos estruturais do telhado de uma casa fazem com que uma viga engastada
apresente as seguintes cargas:



Determine a intensidade das reações no ponto A, sabendo que q=45 kN/m, Fb= 45 kN e
que MB=27 kNm, no sentido horário.
Alternativas

Alternativa 2:
RA,x=0
RA,y=+153 kN
MA=-429,3 kNm
