Escoamento em Condutos Forçados 4-1
4 ESCOAMENTO EM CONDUTOS FORÇADOS
4.1 Introdução

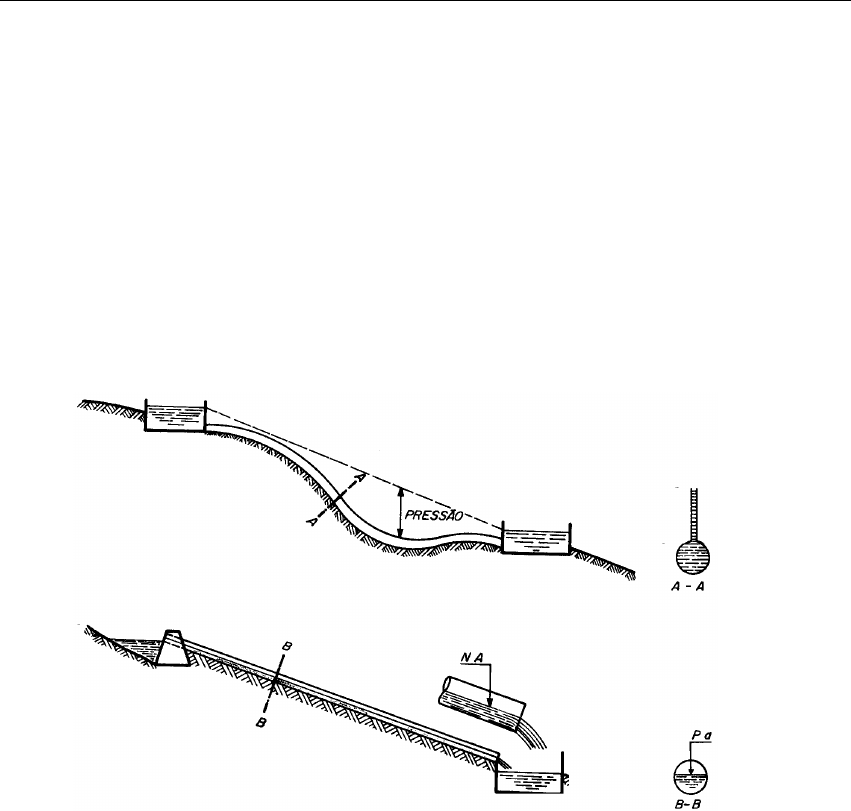

Considera-se forçado o conduto no qual o líquido escoa sob pressão diferente da
atmosférica. A canalização funciona, sempre, totalmente cheia e o conduto é sempre
fechado.
Os condutos livres apresentam, em qualquer ponto da superfície livre, pressão igual à
atmosférica e funcionam sempre por gravidade.
As canalizações de distribuição de água nas cidades são exemplos de condutos forçados e
os rios e canais constituem o melhor exemplo de condutos livres. Os coletores de esgoto
funcionam também como condutos livres.
Figura 4.1
4.2 Escoamento em condutos forçados
O líquido ao escoar em um conduto é submetido a forças resistentes exercidas pelas
paredes da tubulação e por uma região do próprio líquido. Nesta região denominada
camada limite há um elevado gradiente de velocidade e o efeito da velocidade é
significante. A conseqüência disso é o surgimento de forças cisalhantes que reduzem a
capacidade de fluidez do líquido. O conceito de camada limite foi desenvolvido em 1904
por Ludwing Prandtl.
Assim, o líquido ao escoar dissipa parte de sua energia, principalmente em foma de calor.
Essa energia não é mais recuperada como energia cinética e ou potencial e, por isso,
denomina-se perda de carga. Para efeito de estudo, a perda de carga, denotada por, h, é
classificada em perda de carga continua ou distribuída ao longo do trecho em estudo e
perda de carga localizada devido a presença de conexões, aparelhos, singularidades em
pontos particulares do conduto conforme pode ser visto na figura 4.1.



Escoamento em Condutos Forçados 4-2
O estabelecimento do regime de escoamento depende do valor de uma expressão sem
dimensões, denominado número de Reynolds, dado por:

DVRe

 (4.1)
onde V = velocidade do fluido (m/s), D = diâmetro da canalização (m) e = viscosidade
cinemática (m2/s).
Re < 2.000  regime laminar – as partículas fluidas apresentam trajetórias bem definidas
e não se cruzam (Fig.4.2a).
Re > 4.000  regime turbulento – movimento desordenado das partículas (Fig.4.2b e c).
Entre esses dois valores encontra-se a denominada zona crítica.

4.3 Perdas de Carga
4.3.1 Conceito e Natureza
peso
Energia (H)a argC  (unidade – m, cm, pés, ...)
Carga total numa seção (Bernoulli):
g
vpzH
2
2


 (4.2)
onde: H – carga total; z – carga potencial ou de posição;

p - carga piezométrica ou de
pressão;  - Coeficiente de Coriolis (vale aproximadamente 1) e
g
v
2
2
 - carga cinética ou
termo cinético.

Perda de carga – na canalização da figura abaixo, quando um líquido flui de (1) para (2),
parte da energia se dissipa sob a forma de calor; a soma das três cargas em (2) não é igual
a carga total em (1). A essa diferença, indicada por H, dá-se o nome de perda de carga,
que é de grande importância nos problemas de engenharia.
Escoamento em Condutos Forçados 4-3
Figura 4.3
4.3.2 Classificação das Perdas de Carga
Na prática, as canalizações não são constituídas exclusivamente de tubos retilíneos e nem
sempre compreendem tubos de mesmo diâmetro. Há, também, peças especiais que
permitem a mudança de direção, aumento ou redução de diâmetros, que são responsáveis
por novas perdas.
 Perdas distribuídas – ocorrem devido ao atrito entre as diversas camadas do
escoamento e ainda ao atrito entre o fluido e as paredes do conduto (efeito da
viscosidade e da rugosidade); A razão entre a perda de carga distribuída h e o
comprimento do conduto L, representa o gradiente ou a inclnação da linha de carga e
é denomidada perda de carga unitária j
O abaixamento da linha piezométrica representa a perda de carga contínua como pode
ser demonstrado aplicando a equação de Bernoulli entre as seções 1 e 2 da fig 4.3
Onde
V1=V2
A análise dimensional pode ser utilizada para obter uma relação entre a perda de carga
contínua, parâmetros geométricos do escoamento no conduto e propriedades
relevantes do fluido, resultando na Fórmula universal de perda de carga.

j h
L


z P V
g
Z P V
g
h1 1 1
2
2
2 2
2
1 22 2
       

h Z P z P1 2 2 2 1 1     
( )
h f L
D
V
g

2
2
J fQ
gD

8 2
2 5
Escoamento em Condutos Forçados 4-4

Sendo:
J= perda de carga unitária em m/m
V= velocidade média do escoamento em m/s
D= diâmetro do conduto em m/s
L= comprimento do conduto em m
g= aceleração da gravidade = 9,8 m/s2
f= coeficiente de perda de carga

O coeficiente de perda de carga f é um adimensional que depende basicamente do
regime de escoamento.

 Perdas localizadas – ocorrem devido à descontinuidade do conduto, chamada
singularidade, que gera turbulência adicional e maior dissipação de energia. Exemplo
de singularidade: cotovelo, curva, tê, alargamento, redução, registro, etc.

4.3.3 Fórmulas básicas para determinação do coeficiente de atrito f

Adimensionais:

Limites práticos:

Regime laminar:

Regime turbulento:

Turbulento liso:

R f D g h D
L


2 R VD

M Q
k

4
  N
g Q h
L

1 128 3
3
1
5
 
( . . . )
R f  400R  2000 N  1200
R  4000 R f  800 N  2100
R
D
k
0 9
31
,

R f
D
k
 14
N
M
2
17
