Experimento VI – Resistividade Elétrica


1 – OBJETIVOS:

Determinar a Resistividade Elétrica de um fio de metal.

2 – INTRODUÇÃO:

O físico e professor universitário alemão Georges Simon Ohm (1787-1857) verificou experimentalmente que para
alguns condutores, o quociente entre a ddpU e a correspondente intensidade i da corrente elétrica é constante e que
essa constante é a resistência R do resistor.


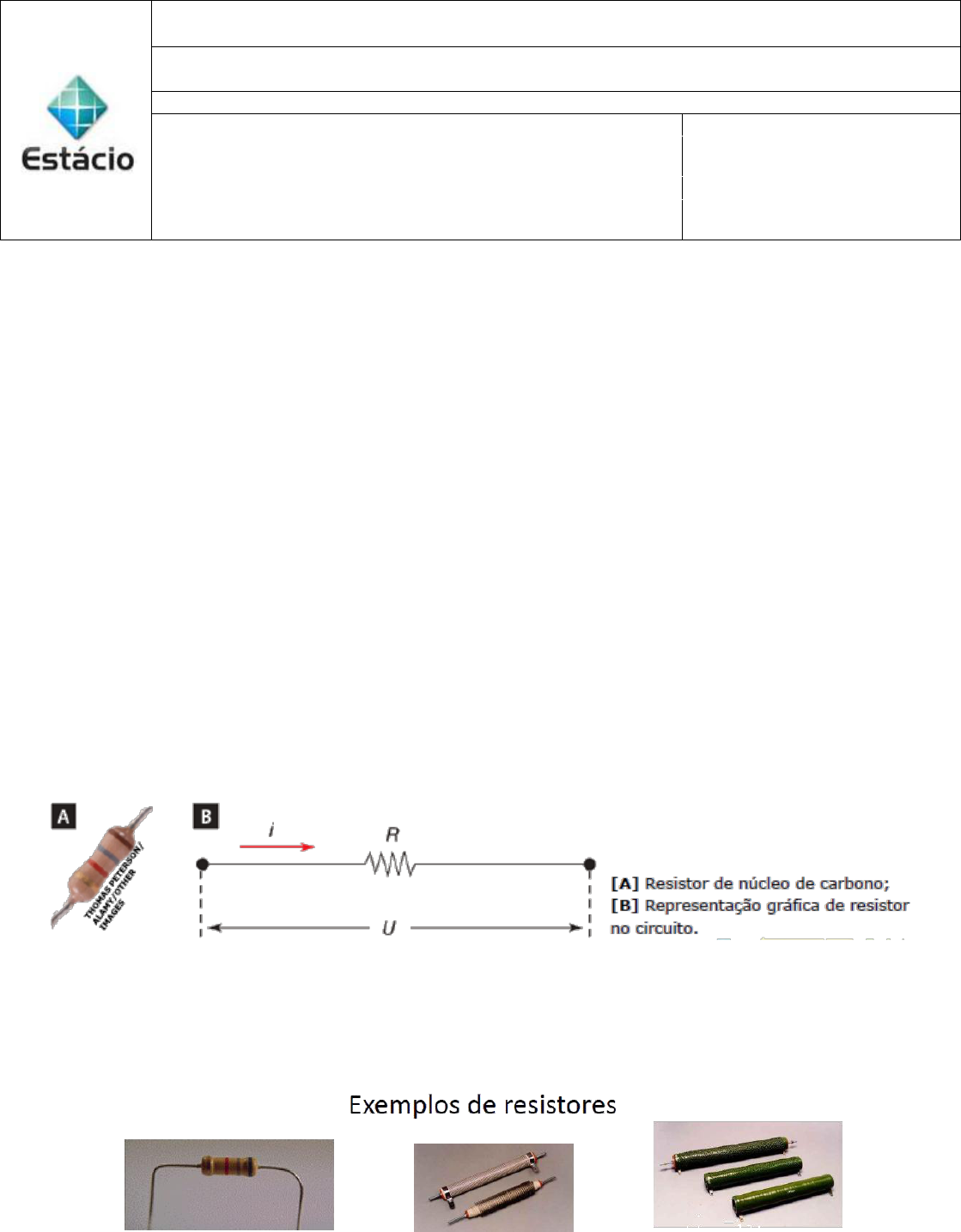

Resistência elétrica:

 Resistência elétrica: transformação de parte da energia cinética dos elétrons em energia térmica, que
aquece o material.
 Resistores: sua principal função é converter energia elétrica.

1ª Lei de Ohm:

A constante de proporcionalidade R é a resistência elétrica desse resistor.










 Materiais Isolantes: Não facilitam o fluxo de Elétrons.
Exemplos: Plástico, madeira, vidro, papel, borracha.

 Materiais Condutores: Facilitam o fluxo de Elétrons.
Exemplos: Cobre, ferro, prata, ouro.













U N I V E R S I D A D E E S T Á C I O D E S Á – CAMPUS MACAÉ
Professor: Thiago de Freitas Almeida Data:16/04/2018

CCE0847 - FÍSICA EXPERIMENTAL III
 Nº da matrícula:
Nome do aluno (a): Aline Pires de Oliveira
Nome do aluno (a): Janine Queiroz da Silva
 201301405566
201601130181
Nome do aluno (a): Nicholas Franklin Burla Bomfim 201601695772
Nome do aluno (a): Ramona Lima da Silva 201607370174



2ª Lei de Ohm – Resistividade Elétrica:






A resistência elétrica depende de três fatores:

 Comprimento L do fio;
 Área de secção transversal A;
 Material de que o fio é feito.












3 – PROCEDIMENTO EXPERIMENTAL:

3.1 - MATERIAL UTILIZADO:

 Pares de Fios;
 Resistor;
 Paquímetro;
 Multímetro.



3.2 – DESENVOLVIMENTO:

 Usando um Multímetro como Ohmímetro, medimos a resistência do resistor;
 Utilizando um paquímetro analógico medimos o comprimento e o diâmetro de ambos os fios;
 Calcularemos a resistividade elétrica e resistência elétrica de ambos os fios.


4 – ANÁLISE DOS DADOS E CÁLCULOS:

 DADOS COLETADOS:

FIO 1
Comprimento (m): 0,1916 m
Diâmetro (m): 0,01 m

FIO 2
Comprimento (m): 0,1513 m
Diâmetro (m): 0,0022 m

FIO 3
Comprimento (m): 0,0926 m
Diâmetro (m): 0,00155 m

FIO 4
Comprimento (m): 0,0062 m
Diâmetro (m): 0,0018 m





 CÁLCULO DO RAIO
raio = diâmetro / 2
r = d/2

FIO 1
r = 0,01/2
r = 0,005 m

FIO 2
r = 0,0022/2
r = 0,0011 m

FIO 3
r = 0,00155/2
r = 0,000775 m

FIO 4
r = 0,0018/2
r = 0,0009 m


 CÁLCULO DA ÁREA
Área = pi . (raio)²
A = pi . r²

FIO 1
A = 3,14 . 0,005²
A = 7,85 . 10^-5 m²

FIO 2
A = 3,14 . 0,0011²
A = 3,80 . 10^-6 m²

FIO 3
A = 3,14 . 0,000775²
A = 1,88 . 10^-6 m²

FIO 4
A = 3,14 . 0,0009²
A = 2,54 . 10^-6 m²

 CÁLCULO DA RESISTÊNCIA
resistividade dos fio 1, 2 e 3 = 1,72 . 10^-8 ohm.m
Resistência = resistividade . comprimento / área
R = p . l/A

FIO 1
R = 0,1916 . 1,72 . 10^-8 / 7,85 . 10^-5
R = 4,198 . 10^-5 ohms

FIO 2
R = 0,1513 . 1,72 . 10^-8 / 3,8 . 10^-6
R = 6,848 . 10^-4 ohms

FIO 3
R = 0,0926 . 1,72 . 10^-8 / 1,88 . 10^-6
R = 8,472 . 10^-4 ohms

 CÁLCULO DA RESISTIVIDADE
O fio 4 é um resistor e sua resistência é = 467 ohms
R = p . l/A
467 = p . 0,0062 / 2,54 . 10^-6
p = 1186,18 . 10^-6 / 0,0062
p = 191319,354 . 10^-6
p = 0,1913 ohm.m
5 – CONCLUSÃO:

Os dados do experimento nos levaram a resultados satisfatórios do ponto de vista de um experimento para
determinação da resistividade elétrica e resistência elétrica de um material. Podemos entender que cada material
utilizado nesse experimento possuía secções transversais diferentes e comprimento diferente, e que cada um
possuía uma resistência elétrica e resistividade elétrica individual. Comprovamos que o fio que possuía comprimento
maior e seção transversal menor obtinha uma resistência menor que o fio que possuía um comprimento menor, mas
com seção transversal maior. Através desses fatos, podemos ratificar o que diz a Lei de Ohm, que diz que a
resistência elétrica de um condutor de secção transversal constante é diretamente proporcional ao seu comprimento
e inversamente proporcional à sua área de secção transversal e que a resistividade é uma característica do material
usado na constituição do condutor.
