17/02/2018
1

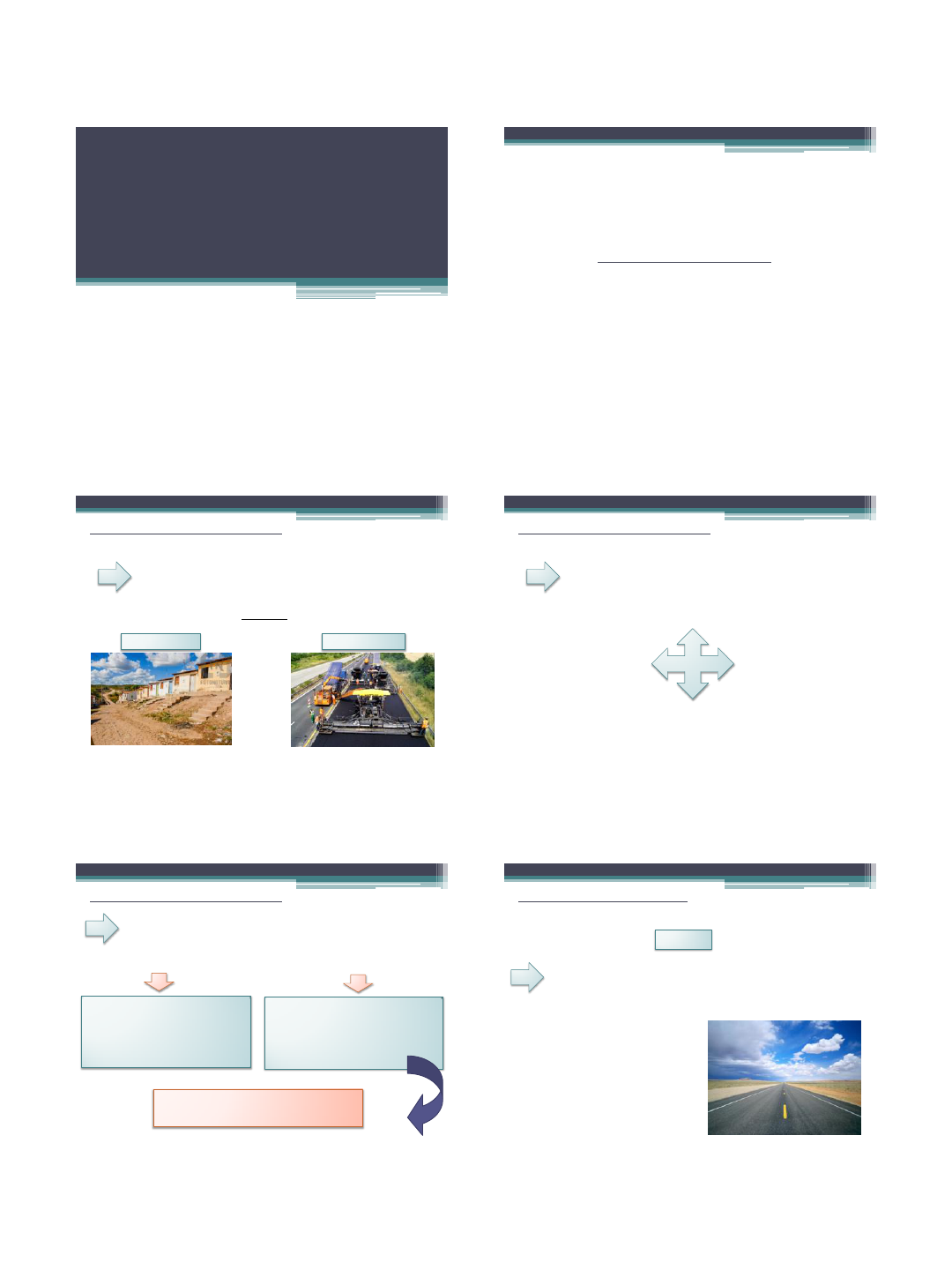

Estudos de Traçados Geométricos:
Conceitos e Requisitos Básicos.
Projeto de estradas
Aula: 02
Porque construir estradas?
Necessidades de Construção:
Estrada = Progresso
Social
Aspectos:
Técnico
Necessidades de Construção:
Aspecto Social
Mobilidade
Desenvolvimento
econômico
Surgimento de novos
aglomerados urbanos
Promoção do turismo
A construção de uma estrada deverá:
• Ser tecnicamente possível;

• Economicamente viável;

• Socialmente abrangente;

• Consequencia da civilização;

• Perspectivas de soluções locais;

• Bom senso e critérios técnicos
associados;
E entendida como:
Inclinação de rampas; curvas verticais;
volumes de cortes e aterros, superelevação;
superlargura
Técnico
Necessidades de Construção: Entendendo os Conceitos:
Estradas
Tecnicamente, Estrada pode ser definida como um conjunto de
obras executadas num terreno com objetivo de viabilizar uma
superfície contínua, capaz de assegurar, com facilidade e
segurança o transito de veículos .
17/02/2018
2
Entendendo os Conceitos:
Pelo código de
trânsito Brasileiro Estrada: Via rural não pavimentada¹

Rodovia: Via rural pavimentada²

Via: superfície onde transitam veículos, pessoas e animais,
compreendendo a pista calçada, o acostamento e canteiro³
¹ ² ³
Entendendo um projeto Geométrico de Estradas
Introdução:
• O que é um projeto Geométrico de Estradas?
Se entende por projeto geométrico de uma estrada o processo de
correlacionar os seus elementos físicos com as características de
operação, frenagem, aceleração, condições de segurança e conforto
(FILHO 2003).
EX 01: Frenagem EX 02: Condições de Segurança
Introdução:
• Quais são os princípios para a elaboração de um
projeto geométrico de estradas?
• Princípios de Geometria;
• Princípios de Física;
• Características de operação dos veiculos;
• Reusultados Empíricos;
• Análises do comportamento dos motoristas;
• Capacidades das estradas...
Introdução:
• Princípios de Geometria; • Resultados Empíricos
• Capacidades das estradas • Análises do comportamento dos motoristas
Estudos para a Construção de uma Estrada:
• Projeto;

• Construção;

• Operação;

• Manutenção.
Fases de serviços de engenharia:
17/02/2018
3
Estudos para a Construção de uma Estrada:
“Os trabalhos para construção de uma estrada iniciam-se por
meio de estudos de planejamento de transporte. Esses
estudos têm por objetivo verificar o comportamento do
sistema viário existente para, posteriormente, estabelecer
prioridades de ligação com vistas às demandas de tráfego
detectadas e projetadas de acordo com os dados sócio-
econômicos da região em estudo”( FILHO 2003).
Estudos para a Construção de uma Estrada:
• Estudo de tráfego
Principais atividades para elaboração de projeto viário:
- Trata-se da coleta de dados de tráfego,
estudo e análise do tráfego atual e futuro,
com finalidade de propiciar meios
necessários para avaliar a suficiência de
transporte.

- Definição de traçado;

- Características técnicas;

- Classe da via

- Características operacional para fornecer
insumo de viabilidade técnica
Estudos para a Construção de uma Estrada:
• Estudo de Viabilidade
técnica-econômica
Principais atividades para elaboração de projeto viário:
- Tem por objetivo dar subsídios para a
seleção de alternativas de traçado mais
convenientes;

- Definir viabilidade econômica;

- Desenvolvido na etapa preliminar;
Estudos para a Construção de uma Estrada:
• Estudo Geotécnico
e Geológico
Principais atividades para elaboração de projeto viário:
- Conhecer a constituição do terreno por
meio de sondagens, coleta de material em
campo e consequentes ensaios.
Estudos para a Construção de uma Estrada:
• Estudo Hidrológico
Principais atividades para elaboração de projeto viário:
- Consiste na coleta e análise de dados afim
de entender todo o aspecto hidrológico nas
diversas fases do projeto.
Estudos para a Construção de uma Estrada:
• Estudo Topopográfico
Principais atividades para elaboração de projeto viário:
- Consiste na busca do conhecimento pleno do
terreno, envolvendo processos fotogramétricos,
levantamentos topográficos convencionais,
análise de precisão e tolerância.
17/02/2018
4
Estudos para a Construção de uma Estrada:
Principais atividades para elaboração de projeto viário:
• Projeto Geométrico
- Tem por objetivo o estudo completo e
conseguinte definição geométrica (estrada/
rodovia) .
- Raios, curvas, plataformas...
Estudos para a Construção de uma Estrada:
Principais atividades para elaboração de projeto viário:
• Projeto de
Terraplanagem / obras
da terra
- Determinação de volume para
movimentação de terra (podendo ser corte
ou aterro)
- Análise de áreas para compensação
Estudos para a Construção de uma Estrada:
• Projeto de
pavimentação
Principais atividades para elaboração de projeto viário:
- Objetiva estabelecer a concepção do
projeto de pavimento, a seleção das
ocorrências de materiais serem indicados,
dimensionamento e definição de trechos
homogêneos, bem como, o cálculo dos
volumes e distâncias de transporte de
material.
Estudos para a Construção de uma Estrada:
Principais atividades para elaboração de projeto viário:
• Projeto de drenagem
- Visa estabelecer a concepção
das estruturas que comporão o
projeto de drenagem superficial
ou profunda;
- Definição dos dimensionamentos
Estudos para a Construção de uma Estrada:
• Projeto de obras de
artes especiais
Principais atividades para elaboração de projeto viário:
- Cálculos estruturais na confecção de
plantas de pontes e viadutos.
Estudos para a Construção de uma Estrada:
• Projeto de
intersecções de
retornos e acessos
Principais atividades para elaboração de projeto viário:
- Identificação e concepção de projeto,
detalhamento e demonstração destes em
plantas de execução.
17/02/2018
5
Estudos para a Construção de uma Estrada:
• Projeto de obras
complementares
Principais atividades para elaboração de projeto viário:
- Desenvolvido em função dos demais
projetos, complementando-os conforme a
necessidade de implementação de novos
dispositivos.
- Ex: paisagismo em áreas sobressalentes
Estudos para a Construção de uma Estrada:
• Projeto de sinalização
Principais atividades para elaboração de projeto viário:
- Composto pelo projeto de sinalização
vertical e horizontal da via, intersecções e
acessos;
- Sinais luminosos em vias urbanas
Estudos para a Construção de uma Estrada:
• Projeto de
desapropriação
Principais atividades para elaboração de projeto viário:
- É constituído pelo levantamento topográfico
da área envolvida, da determinação do
custo de desapropriação mediante
avaliação;
- É necessário um cadastro individual da
propriedade.
Ex: Via Barradão
Estudos para a Construção de uma Estrada:
• Projeto de instalações
para operação da
rodovia
Principais atividades para elaboração de projeto viário:
- É constituído por justificativa para serviços
específicos, tais como: postos de pedágio,
postos de polícia, balanças, residências de
conservação, postos de abastecimento...
Ex: Via Barradão
Estudos para a Construção de uma Estrada:
• Orçamento de
projetos
Principais atividades para elaboração de projeto viário:
- Pesquisa baseada em custos;
- Análise de mercado (salários, materiais,equipamentos...)
• Plano de execução - Auxilia na gestão da obra;
- Cronograma e instalações necessárias ao
longo da obra.
• Documentos para
licitação
- Visam nortear as condições quanto ao
processo licitatório
Estudos para a Construção de uma Estrada:
• EIA / RIMA
Principais atividades para elaboração de projeto viário:
- Trata-se de uma equipe multidisciplinar que
que analisam as condições ambientais e
seus possíveis impactos;

- Elaboração de um projeto que garanta um
mínimo de efeito ao ecossistema;

- Apresentação dos resultados dos estudos
técnicos por meio de um relatório de impacto
ambiental.
17/02/2018
6
Reconhecimento de um traçado
Reconhecimento de um traçado:
Conceitos iniciais:

 Reconhecimento: Estudo geral de uma ampla faixa do
terreno, ao longo de um intinerário por onde se supõe poder
passar o traçado da estrada. (FONTES, 1989).

 Traçado: Projeto da estrada em conjunto. Planta e Perfil
Longitudianal. (FONTES, 1989).
Reconhecimento de um traçado:
 Eixo: Corresponde à linha central = eixo de simetria da
plataforma da estrada. Nas estradas de rodagem, o eixo localiza-se
na região central da pista de rolamento.
Tangente (ALINHAMENTO): São trechos retos do traçado.
Eixo
Reconhecimento de um traçado:
 Principais Objetivos:
 Localização dos pontos inicial e final da estrada;

 Indicação dos pontos obrigatórios de passagem;
(Por condição¹ ou por circunstância²)



¹ Identificar os “pontos obrigatórios” que possam influenciar na escolha do
traçado. (hidrológico, topográficos e geológicos ex: lagoas, rios, montanhas,
falhas, pântanos).

² Definir os prováveis melhores traçados
Reconhecimento de um traçado:
Elementos necessários para o reconhecimento:
 Localização dos pontos inicial e final da estrada;

 Indicação dos pontos obrigatórios de passagem;



(Por condição ou por circunstância)
Condição: Fatores políticos, sociais econômicos...
Circunstância: Obra menos dispendiosas

 Retas que ligam esses pontos
Reconhecimento de um traçado:
Elementos necessários para o reconhecimento:
17/02/2018
7
Reconhecimento de um traçado:
 Tipos de Reconhecimento:
 Carta – Mapas cartográficos e Geológicos;

 Terrestre;

Aerofotogramétrico

Combinado



Reconhecimento de um traçado:
 Tipos de Reconhecimento:

EX:
  Carta – Mapas cartográficos e Geológicos;
Reconhecimento de um traçado:
 Tipos de Reconhecimento:

EX:
  Carta – Mapas cartográficos e Geológicos;
Reconhecimento de um traçado:
 Tipos de Reconhecimento:

EX:
  Carta – Mapas cartográficos e Geológicos;
Reconhecimento de um traçado:
 Tipos de Reconhecimento:

EX:

 Terrestre;

Em casos de insuficiência de dados cartográficos da região, se
faz necessários os trabalhos de campo para reconhecimento.
Estes exigirão maiores detalhes para se definir os elementos
topográficos capazes de fornecer indicações precisas das
alternativas de traçados.

1. Inspeção local dos traçados possíveis (a pé, a cavalo, de
automóvel, dentre outros.);

2. Levantamento topográfico

Reconhecimento de um traçado:
 Tipos de Reconhecimento:

 Aerofotogramétrico;
Ontem: Pares estereoscópicos Hoje: auxilio de SIG
17/02/2018
8
Reconhecimento de um traçado:
 Apoio de Ferramentas gratuitas: Google Maps / Earth
Reconhecimento de um traçado:
 O que fazer quando não encontramos??
Reconhecimento de um traçado:
 Sugestão – Aplicação dos VANTS
Reconhecimento de um traçado:
Trabalho de Escritório
• Relatório preliminar de reconhecimento;

•Preparação das plantas e perfis;
Plantas: 1:20.000 (1: 50.000)
Perfis: 1:20.000 (1:50.000) horizontal e vertical: 1:2.000 (1: 5.000)

•Elaboração das curvas de nível;

•Escolha do traçado mais conveniente (análise técnica,
econômico financeira do traçado).


• Descrição dos dados,
alternativas e custos
Trabalhos de Campo
Lançamento do eixo da poligonal
• Estaqueamento


Trabalhos de Campo
Lançamento do eixo da poligonal
• Estaqueamento


17/02/2018
9
Trabalhos de Campo
Lançamento do eixo da poligonal
• Estaca inteira ou
estaca fracionada


Trabalhos de Campo
Lançamento do eixo da poligonal
• Estaca Testemunha


Trabalhos de Campo
•Seções
Transversais


Lançamento do eixo da poligonal
Trabalhos de Campo
Lançamento do eixo da poligonal
•Perfil topográfico


Referência:
• Fonte: FONTES, L. C. Engenharia de Estradas: Projeto Geométrico.
UFBA, 1989

• COSTA, P. S e FIGUEIREDO, W. Estradas – Estudos e projetos.
EDUFBA, Salvador, 2002
