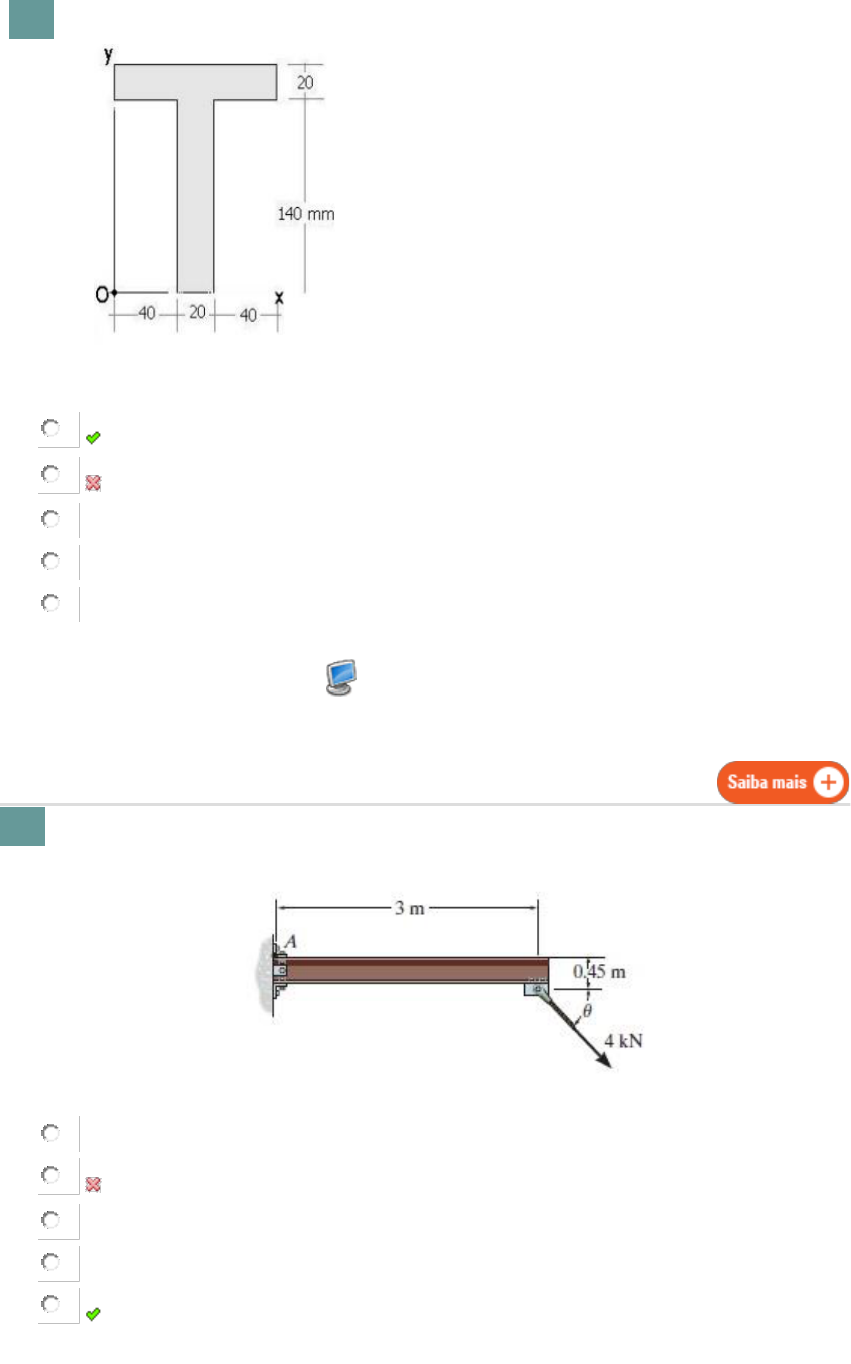

Determine as coordenadas do centroide do perfil ilustrado abaixo em relação ao ponto O:



X= 50 mm e Y= 103,33 mm

X= zero e Y= 103,33 mm

X= zero e Y= zero

X= 50 mm e Y= 80 mm

X= 20 mm e Y= 103,33 mm


Gabarito Coment.







2.


Se \(\theta=45°\), determine o momento produzido por uma força de
4kN sobre o ponto A.



4,58 kN.m horário

NDA

4,58 kN.m sentido horário

7,21kN.m anti horário

7,21 kN.m horário







3.


A extremidades da chapa triangular estão sujeitas a três binários.
Determine a dimensão d da chapa de modo que o momento de
binário resultante seja 800Nm no sentido horário.



d = 4,5 m

d = 29,86 m

d = 1,87 m

d = 3,53 m

d = 1,28 m







4.


Determine a tensão nos cabos AB e AD para o equilíbrio do motor de
200kg mostrado na figura. Dados θ = 45º e α = 30º



Tensão na corda AD = 732,05 N
Tensão na corda AB = 896,56 N

Tensão na corda AD = 1732,05 N
Tensão na corda AB = 2896,56 N

Tensão na corda AD = 1464,10 N
Tensão na corda AB = 1035,28 N


Tensão na corda AD = 1793,15 N
Tensão na corda AB = 1464,10 N

Tensão na corda AD = 1000,00 N
Tensão na corda AB = 1732,05 N







5.


Determine as coordenadas do centróide do perfi
ilustrados abaixo:



x = 500 mm e y = 1033,3 mm

x = 50 mm e y = 103,33 mm

x = 5 mm e y = 10 mm

x = 103,33 mm e y = 50 mm

x = 150 mm e y = 100 mm







6.


Um ponto material está sob a ação de duas forças de mesmo módulo
50 N, formando entre si um ângulo de 120º. Para equilibrar o ponto é
necessário aplicar uma força de módulo:


50 N

100 N

75 N

50*(2)0,5

25 N







7.


O membro está sujeito a uma força de 6kN. Se \(\theta=45°\),
determine o momento produzido por F sobre o ponto A.




MA=-38,18 kN.m

MA=-42,18kN.m

MA=38,18kN.m

MA=-32,18kN.m

NDA







8.


(UFB) Observe a figura a seguir e determine quais os vetores
que tem o mesmo módulo:



A,B,C,D e F.

Todos têm os módulos diferentes.

Somente o vetor G tem o módulo diferente.

A,B,C,D e E.

Todos têm os módulos iguais.
