FLEXÃO SIMPLES.
Introdução:
(Boanerges, 1980-S.D.)
Como a força cortante não altera as tensões
normais estamos aqui examinando as flexões
pura normal e simples normal.

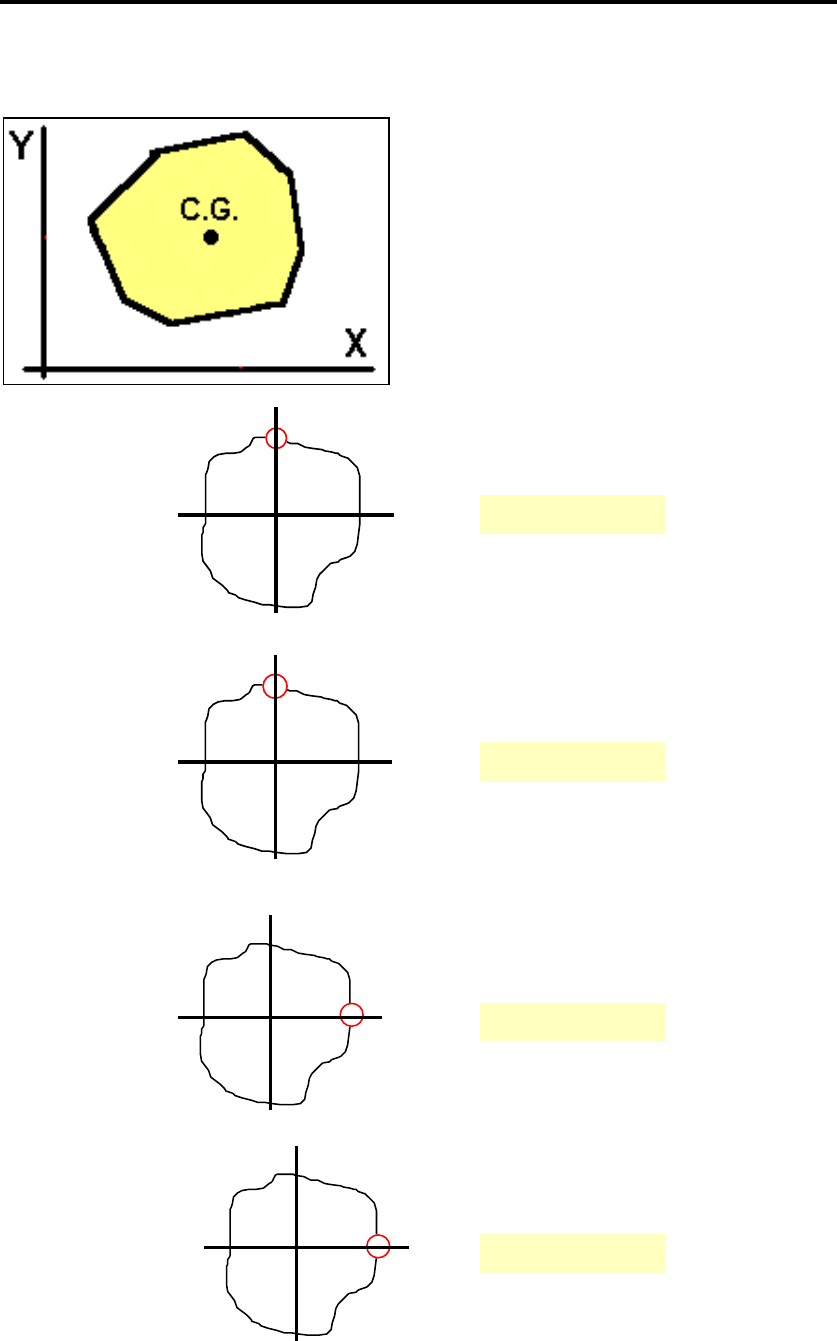

Observando a seção transversal em estudo,
temos quatro casos possíveis com as
respectivas tensões normais:
Y
X
lado
C.G.
T.P.M.
tracionado

 = M.y/Ix
Y
X
lado
C.G.
T.P.M.
tracionado

 = - M.y/Ix Y
X
lado
C.G.
T.P.M. tracionado

 = M.x/Iy
Y
X
lado
C.G.
T.P.M.tracionado

 = - M.x/Iy
Pela análise dimensional dessas definições, teremos como unidades para TENSÃO:
 Pa (Pascal), N/m
2
, kgf/cm
2
, etc.

Unisanta - Tópicos de Mecânica - Prof. Damin - Aula n.º_____ - Data ___/____/______
/ 6 2

Nas expressões anteriores o momento fletor M, está em módulo e o Traço do Plano do
Momento Fletor (T.P.M.), com o “lado tracionado”, são obtidos do diagrama de
momentos fletores.
As tensões normais se distribuem na seção formando um plano (Navier) que contém o eixo
central de inércia em torno do qual gira a seção transversal em estudo:
Seção Vista de Frente:
Y
X
lado
C.G.
T.P.M.
tracionado

Seção vista de lado:
eixo da barra Z
região
tracionada
região
comprimida

Considerações:
(Beer and Johnston, 1995) (Boanerges, 1980)
 Observamos que uma região da seção é tracionada e a outra é comprimida, sendo estas
duas partes limitadas pelo eixo baricêntrico de inércia em torno do qual gira a seção, e nos
pontos deste eixo central a tensão normal é nula.
 Linha Neutra é a reta do plano da seção transversal em que a tensão normal é nula; na
flexão simples normal a linha neutra coincide com o eixo baricêntrico de inércia em torno
do qual gira a seção transversal em exame
 Observamos também que, a tensão normal atinge seu valor máximo (positivo) e valor
mínimo (negativo), nos pontos da seção mais distantes em relação à linha neutra, ou ao
eixo baricêntrico de inércia perpendicular ao T.P.M.
 Estas duas tensões são chamadas de Tensões Extremas, e são fundamentais ao
dimensionamento da seção em estudo. Sendo a Tensão máxima (Tração) e Tensão
mínima (Compressão).
Nomenclatura:
Nomenclatura utilizada no Curso:
Baricentro ou centro de gravidade = G.(C.G.) Eixos baricêntricos = XG e YG.
Momentos Fletores = M Pontos do baricentro = xg e yg.
Área da Seção Plana = A Momento de Inércia = I
Tensão de Compressão = C Tensão de Tração = T
Tensão =  Módulo de Resistência = W
Momento Estático = MSX e MSY Força = F

M
Unisanta - Tópicos de Mecânica - Prof. Damin - Aula n.º_____ - Data ___/____/______
/ 6 3
Módulo de Resistência:
(Boanerges, 1980-S.D.)
Já constatamos que as tensões extremas agem nos pontos
da seção mais afastados dos eixos de inércia;
podemos então definir uma nova característica da seção
transversal (figura plana), o Módulo de Resistência.
Módulo de Resistência: (W)
W = I/d
Cálculo dos Pontos Extremos:
Ponto 1: Wx’ = IXG/y’
Ponto 2: Wx” = IXG/y”
Ponto 3: Wy’ = IYG/x’
Ponto 4: Wy” = IYG/x”

Para obtermos as Tensões Extremas do quociente M/W depende do
cálculo do eixo central de inércia
Logo, os pontos para a figura acima serão:
Wx’ = (B.H3/36)/(2.H/3) = 3.B.H3/72.H = B.H2/24
Wx’= B.H2/24
Wx” =(B.H3/36)/(H/3) = 3.B.H3/36.H = B.H2/12
Wx”= B.H2/12
Wy’ = (H.B3/36)/(2.B/3) = 3.H.B3/72.B = H.B2/24
Wy’= H.B2/24
Wy” = (H.B3/36)/(B/3) = 3.H.B3/36.B = H.B2/12
Wy”= H.B2/12
YG
G
4
1
3
y”
x” x’
y’
2
XG
T.P.M.
Unisanta - Tópicos de Mecânica - Prof. Damin - Aula n.º_____ - Data ___/____/______
/ 6 4

Considerações:
(Beer and Johnston, 1995) (Boanerges, 1980-S.D.)
Podemos ter uma idéia da altura h da seção transversal, necessária para resistir ao
momento fletor, através do braço de alavanca d do binário obtido com as forças resultantes
das tensões normais de mesmo sinal que agem na seção em exame.
Seção:
Y
X
T.P.M.
região tracionada
de área A
L.N.
h
C.G.

As tensões normais de tração, que agem na
região tracionada (de área A) da seção
transversal, provocam a força:
F = A.da
Perpendicularmente ao plano da seção
transversal, como;
 = M.y/IX
vem;
F = M.y.da/IX = (M/IX)Ay.da
F = M.MSX/IX
Pois M e IX são constantes da seção.
MSX é o momento estático da área A da
região tracionada (ou da região
comprimida) em relação ao eixo central
perpendicular ao TPM.

Vista lateral:
eixo Z
F
F

O equilíbrio exige:
M = F.d
Então:
d = IX/MSX
A geometria da seção é melhor para resistir
ao momento fletor quanto mais próximo for d
de h; como d é a distância entre os
baricentros das regiões tracionada e
comprimida da seção, para aproximarmos d
de h precisamos colocar mais área distante
do eixo central. Uma boa seção para resistir
ao momento fletor é:
T.P.M.
h
d

M
d
h
Unisanta - Tópicos de Mecânica - Prof. Damin - Aula n.º_____ - Data ___/____/______
/ 6 5
Exercícios Propostos: (Para estudo).
Calcular para a viga reta:



3.00 m 2.00 m 2.00 m
A B C
D

 As reações de apoio.
 Os diagramas de esforços internos solicitantes (V, M).
Calcular para as seções planas abaixo:
 O baricentro posicionando os eixos nas figuras
 As tensões à flexão nos pontos marcados.
EP1: R = 3 x 10
-2
 m
YG
XG
C.G.
T.P.M.

EP2:
YG
XG
C.G.
8 cm
22 cm
20 cm
30 cm
T.P.M.

4 kN.m 8 kN
2 kN/m
Unisanta - Tópicos de Mecânica - Prof. Damin - Aula n.º_____ - Data ___/____/______
/ 6 6
Sistemas de Unidades:
Prefixos e seus símbolos:
da = Deca = 10
1
 d = Deci = 10
-1

h = Hecto = 10
2
 c = Centi = 10
-2

k = Quilo = 10
3
 m = Mili = 10
-3

M = Mega = 10
6
  = Micro = 10-6
G = Giga = 10
9
 n = Nano = 10
-9

T = Tera = 10
12
 p = Pico = 10
-12

Unidades de Comprimento:
 m m mm cm dm km
1 m 1 10
6
 10
3
 10
2
 10 10
-3

1 m 10
-6
 1 10
-1
 10
-4
 10
-5
 10
-9

1 mm 10
-3
 10
3
 1 10
-1
 10
-2
 10
-6

1 cm 10
-2
 10
4
 10 1 10
-1
 10
-5

1 dm 10
-1
 10
5
 10
2
 10 1 10
-4

1 km 10
3
 10
9
 10
6
 10
5
 10
4
 1
Unidades de Área:
 m
2
 m2 mm
2
 cm
2
 dm
2
 km
2

1 m
2
 1 10
12
 10
6
 10
4
 10
2
 10
-6

1 m2 10
-12
 1 10
-6
 10
-8
 10
-10
 10
-18

1 mm
2
 10
-6
 10
6
 1 10
-2
 10
-4
 10-
12

1 cm
2
 10
-4
 10
8
 10
2
 1 10
-2
 10
-10

1 dm
2
 10
-2
 10
10
 10
4
 10
2
 1 10
-8

1 km
2
 10
6
 10
18
 10
12
 10
10
 10
8
 1
Unidades de Força:
 N** kN MN kp*
1 N 1 10
-3
 10
-6
 0,102
1 kN 10
3
 1 10
-3
 0,102 x 10
3

1 MN 10
6
 10
3
 1 0,102 x 10
6

1 kp 9,81 9,81 x 10
-3
 9,81 x 10
-6
 1
* 1 kp = 1 kgf ** 1 N = 1 kgf.m/s
2
Unidades de Tensão:
 Pa MPa Kp/cm
2
 N/mm
2

1 Pa = 1 N/m
2
 1 10
-6
 1,02 x 10
-5
 10
-6

1 MPa 10
6
 1 10,2 1
1 Kp/cm
2
 = 1 atm 98100 9,81 x 10
-2
 1 9,81 x 10
-2

1 N/mm
2
 10
6
 1 10,2 1
