Dimensionamento de Peças Tracionadas:
As peças de madeira submetidas a um esforço axial de
tração apresentam comportamento elasto-frágil até à
ruptura, sem a ocorrência de valores significativos de
deformações antes do rompimento. Nas estruturas, a
tração paralela às fibras ocorre principalmente nas
treliças e nos tirantes de madeira

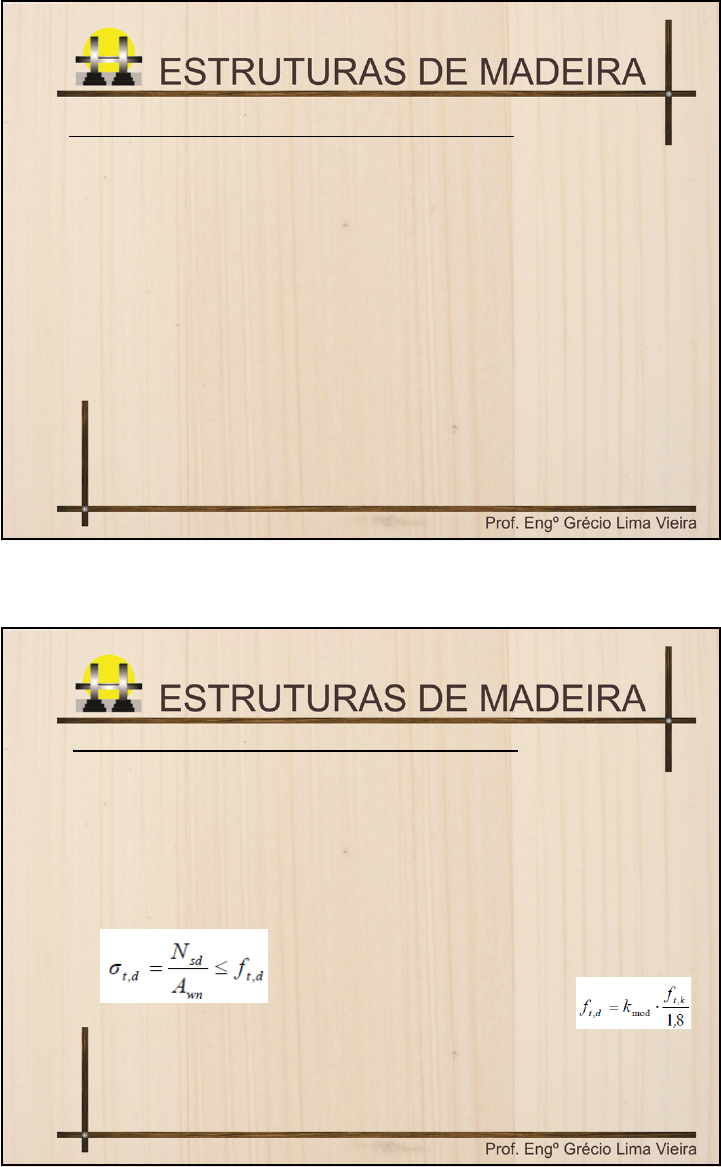

Nas barras tracionadas axialmente os estados limites últimos se
configuram por ruptura das fibras na seção líquida, ou na seção
bruta quando não houver furos, com o material seguindo um
comportamento elasto-frágil e a condição de segurança é expressa
por :
ESTADOS LIMITES ÚLTIMOS :
Dimensionamento de Peças Tracionadas:
Onde:
σt,d : é a tensão solicitante de cálculo
decorrente do esforço de tração;
ft,d : a resistência de cálculo à tração;
Awn : é a área líquida da seção;
Nsd : o esforço normal solicitante de cálculo.
13/08/2014
2
O item 10.3 da NBR7190/97 limita a esbeltez máxima de peças
tracionadas em λ = 173.
ESTADO LIMITE DE UTILIZAÇÃO :
Dimensionamento de Peças Tracionadas:
Além das verificações das deformações da estrutura completa,
recomenda-se limitar a esbeltez da peça tracionada correspondente ao
comprimento máximo de 50 vezes a menor dimensão da seção
transversal:
Evita-se, com esta limitação, o aparecimento de vibrações excessivas
em conseqüência de ações transversais não previstas no
dimensionamento da barra
Dimensionamento de Peças Tracionadas:
DETERMINAÇÃO DA ÁREA LÍQUIDA EM LIGAÇÕES COM PINOS:
A área útil deve considerar a redução por furos ou entalhes na seção
quando a redução da área resistente for superior a 10% da peça
íntegra. Considera-se neste item somente as barras de seção
retangular h x t
Figura 1: Secção transversal de
uma barra tracionada
13/08/2014
3
SEÇÃO TRANSVERSAL RETA:
Awr = Aw –n.A f
Sendo:
Aw = área bruta da seção = h. t;
n = número de furos da seção;
Af = área de um furo
Dimensionamento de Peças Tracionadas:
Figura 2: Secção transversal reta
SEÇÃO TRANSVERSAL ZIGUEZAGUE
Dimensionamento de Peças Tracionadas:
Sendo:
s = projeção do segmento inclinado no
eixo da barra;
g = projeção transversal do
segmento inclinado;
n = número de furos do percurso
ziguezague
Figura 3: Secção transversal em zig-zag
13/08/2014
4
Dimensionamento de Peças Tracionadas:
A linha de uma tesoura está submetida ao esforço solicitante de cálculo Nsd =
50kN, considerando uma situação duradoura de projeto, verifique se a seção
7,5 cm x 10cm atende a este esforço, considerando:
conífera classe C-30;
carregamento de longa duração;
classe 4 de umidade;
peças de 2ª categoria;
parafusos de diâmetro 12,5 mm com tensão de escoamento fy = 250 MPa.
EXEMPLO: Verificação da secção útil linha de tesoura
Figura 4: Esquema da ligação
Dimensionamento de Peças Tracionadas:
EXEMPLO: Verificação da secção útil linha de tesoura
13/08/2014
5
Dimensionamento de Peças Tracionadas:
EXEMPLO: Verificação da secção útil linha de tesoura
