UNIDADE III

CAPÍTULO 12

Lei de Boyle-Mariotte
12.1 Objetivos
Verificar a relação entre volume e pressão de um gás quando o mesmo tem
mantido uma temperatura constante. Através dessa relação, também determinar a
quantidade de moléculas do gás atmosférico confinado num volume fixo.
12.2 Introdução
Em um sistema composto de uma quantidade fixa de um gás em uma dada
temperatura mantida constante, é observado que a pressão do sistema é inversamente
proporcional ao volume ocupado por esse gás. Essa lei foi constatada por Robert Boyle em
1662 e também verificada por Edme Mariotte, 17 anos depois. Ela pode ser enunciada
como: o produto entre a pressão “P” de uma massa fixa de gás e o volume “V” que ele
o ocupa é constante se a temperatura “T” do sistema também for constante. Portanto,
para um gás ideal:
nRTPV 
onde “n” representa o número de mols de partículas do gás e “R” representa uma constante
denominada constante universal dos gases reais e tem uma quantidade de 8,3144 J/mol.K,
num sistema com temperatura constante:
kPV 
2211
VPVP 

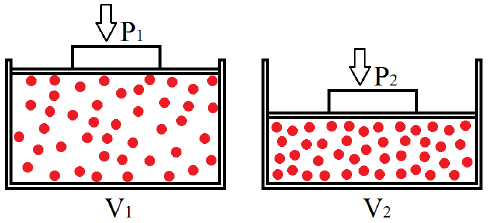

Assim, assumindo que num processo uma massa de gás que exerce pressão “P1” dentro de
um objeto com volume interno variável “V1” que muda seu volume para “V2”, o resultado
será uma pressão “P2” como conseqüência. Isso é representado pela figura abaixo:


Experimento XII – Lei de Boyle-Mariotte
Turma:_____

Aluno (a):________________________________________________________
Aluno (a):________________________________________________________
Aluno (a):________________________________________________________
Aluno (a):________________________________________________________
Aluno (a):________________________________________________________

12.3 Materiais utilizados
• Painel com suporte, escala e câmara fechada com reservatório visor
• Dois indicadores magnéticos de nível
• Mangueira de conexão
• Seringa com prolongador
• Régua
• Termômetro
12.4 Procedimentos experimentais
1- O sistema experimental estará montado conforme figura 1. O volume “V” do
gás atmosférico contido no interior da câmara lacrada é calculado através da
equação abaixo:
AHV 
em que “A” representa a área transversal da coluna e “H” a altura da coluna. O
raio “r” interno da coluna tem 3,115 mm e a área de um disco é calculado
segundo a seguinte equação:
2rA 


2- A pressão dentro da câmara isolada é “P”, e segundo o princípio de Pascal:
ghPP
0


é válido lembrar que “P0” é a pressão atmosférica (valor constante P0 = 101325
Pa), “” é a densidade da água (valor constante ρ = 1000 kg/m3), “g” a aceleração
da gravidade da Terra (valor constante g = 9,81 m/s
2
) e “h” a coluna de água
dada em metros. A pressão varia de acordo com a subida do nível de água “h”.
Essa subida é conseqüência de se erguer a artéria visor. Levante-a
gradativamente (a cada 5 cm) e meça os valores de “h” e “H”, calcule os
parâmetros dependentes como “P” e “V”, meça a temperatura “T” ambiente e
preencha a tabela 1.
Temperatura ambiente: ________________ °C
Medição h (m) H (m) P (Pa) V (m
3
) PV (Nm) 1/V (m
-3
)
0 0 101325
1
2
3
4
5
Tabela 1
3- Com os dados da tabela 1, construa o gráfico P x V.

4- Da mesma tabela, construa o gráfico P x 1/V.

5- Em qual dos casos anteriores (itens 3 e 4) trata-se de uma relação linear? Para o
gráfico que apresenta comportamento linear trace uma reta baseado nos
coeficientes (angular e linear) calculados através da regressão linear. Para o
gráfico não-linear trace apenas a curva aproximada que melhor representa a
distribuição de pontos experimentais.

6- Através da equação de estado do gás ideal, determine o número “n” de mols de
moléculas presentes na câmara isolada.
12.5 Conclusões
