CAPÍTULO 6


Introdução aos Circuitos Lógicos Sequenciais




6.1. Conceito de Circuito Sequencial

Os circuitos sequenciais são uma classe de circuitos digitais em que os
valores lógicos das saídas, num determinado instante tn, podem depender das
combinações de valores das variáveis de entrada nesse mesmo instante, e também
dos valores anteriores das próprias saídas. Não é necessária a manutenção da
entrada que gerou um certo estado na saída, para que esse estado continue existindo.
Os estados atuais das saídas podem depender dos valores atuais das entradas, e
também dos estados anteriores dessas mesmas saídas. Por isso, os circuitos
sequenciais formam a classe dos circuitos digitais com memória.

A idéia-chave para fazer-se um elemento lógico com memória é a realimentação
das saídas de volta para as entradas do circuito. As saídas dos elementos lógicos com
memória, em um circuito sequencial, são chamadas de “variáveis de estado” e são
representadas pela letra Q. O estado ou valor atual de uma variável de estado (no
instante tn) é representado por Qn, enquanto o próximo estado ou estado futuro (num
instante tn+1 > tn) é representado por Qn+1. Uma combinação particular de valores das
variáveis de estado é chamada de um "estado do sistema".



6.2. Elemento Biestável de Memória: Latch

Para que um circuito digital possa armazenar informação, ele precisa ser um
circuito biestável, isto é, que possui dois estados estáveis, para assim poder
armazenar tanto o bit '1' quanto o bit '0'. O circuito sequencial biestável mais elementar
é o latch (“trava”).


6.2.1. Latch SR (Set/Reset)
O principal tipo de latch é o latch SR (ou RS), mostrado na figura 6.1 em
implementações com portas NOR e NAND.



 (a) (b)

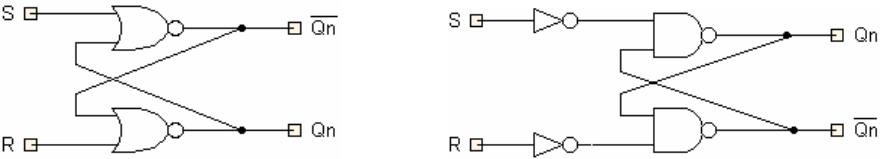

Figura 6.1 – Latches SR implementados com portas (a) NOR e (b) NAND.
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 69
Um latch só implementa uma variável de estado, que é Qn, e nQ é apenas o
seu inverso, não se constituindo em uma nova variável de estado.

O latch SR tem esse nome porque as entradas S e R "levam a 1” (set) e “levam
a zero” (reset) o seu estado Qn, quando estão em nível alto. As saídas são reaplicadas
às entradas das portas juntamente com os sinais de entrada S e R do circuito, e
portanto o próximo estado que as saídas irão assumir (Qn+1) vai depender também de
seus valores atuais (Qn). As formas de onda e a tabela-verdade do latch SR com
portas NAND são mostradas na figura 6.2 e na tabela 6.1, respectivamente.


Figura 6.2 – Formas de onda do latch SR com portas NAND (‘U’ = não inicializado).


S R Qn nQ Qn+1 1nQ + Comentário
0 0 0 1 0 1 Não muda (mantém o estado atual)
0 0 1 0 1 0 Não muda (mantém o estado atual)
0 1 X X 0 1 Leva o latch a '0'
1 0 X X 1 0 Leva o latch a '1'
1 1 X X 1 1 Estado “proibido”
0 0 1 1 Indeterminado Indeterminado Condição de corrida

Tabela 6.1 - Tabela-verdade detalhada de um latch SR com portas NAND.

As formas de onda mostram que o circuito é mesmo biestável: enquanto S e R
estão em nível lógico ‘0’, ele consegue reter tanto o estado lógico ‘1’ (Q=1, Q =0)
quanto o estado ‘0’ (Q=0, Q =1). Quando S e R vão ambas para o nível ‘1’, as saídas
ficam ambas em ‘1’ (versão NAND). Este último estado é indesejável não só porque
leva a nQ = Qn, mas principalmente porque pode provocar uma “condição de corrida”
(race) no latch: se S e R voltarem a ‘0’ simultaneamente, o estado que resultará nas
saídas é imprevisível, pois dependerá de qual das duas portas for a mais rápida. As
saídas Qn e nQ nunca poderão ser ambas iguais a ‘0’, então somente será ‘0’ a saída
da porta mais rápida dentre as duas.

UFPA / ITEC / FEE Eletrônica Digital
 70
A diferença entre as versões NOR e NAND do latch SR está apenas nos valores
das saídas Qn e nQ no “estado proibido”, mas essa diferença é irrelevante. A tabela-
verdade final do latch SR é a tabela 6.2.

S R Qn+1
0 0 Qn
0 1 0
1 0 1
1 1 X
Tabela 6.2 – Tabela-verdade de um latch SR.

A equação fechada para a próxima saída Qn+1 do latch SR com portas NAND é
Qn+1 = S + R .Qn.

O latch SR pode ser implementado de várias maneiras, isto é, com vários
arranjos diferentes de portas. Qualquer circuito que tenha uma tabela-verdade igual à
tabela 6.2 é um latch SR. Se os inversores das entradas do latch SR NAND forem
removidos, o circuito restante com apenas duas portas NAND continua sendo um
latch, apesar de não ser mais um latch SR, porque sua tabela-verdade será diferente.




6.3. Flip-flops Sensíveis ao Nível do Relógio

No latch SR, há uma palavra de entrada (S=R=0) que o faz reter (não altera) os
valores presentes nas saídas, fazendo-o memorizar a informação. O problema é que,
se uma das entradas mudar, as saídas também podem mudar logo a seguir em
resposta. Como geralmente não se tem controle sobre as entradas, então as saídas
podem mudar a qualquer momento, em função dos valores das entradas.

Portanto o latch é assíncrono, isto é, não se sabe em que instante suas saídas
irão mudar de estado. Isso quer dizer que o latch não pode ser sincronizado com
outros blocos lógicos de um mesmo sistema. Isso é indesejável porque, em sistemas
digitais, como microprocessadores por exemplo, é necessário sincronizar a execução
das operações para que o funcionamento seja ordenado e as etapas do
processamento ocorram em sequência e em instantes de tempo bem definidos, tudo
sob controle de um sinal de sincronismo que coordene os diversos blocos lógicos.
Assim os resultados de uma etapa estarão prontos no momento certo para a execução
da etapa seguinte. Esse sinal de sincronismo, chamado de relógio (clock), dita a
cadência de execução das operações e define a temporização do sistema digital. O
relógio é um sinal quadrado periódico, de frequência constante, e corresponde à
“pulsação” de um circuito digital sequencial.

Como uma primeira medida para resolver o problema do latch SR, acrescenta-
se a ele uma entrada de clock (representada por Ck ou Clk), da forma mostrada na
figura 6.3, criando-se assim um latch SR em sincronismo com um sinal de controle ou
habilitação. O latch síncrono é chamado de flip-flop (FF). Portanto, o flip-flop da
figura 6.3 é um FF SR, cujas saídas agora só podem mudar de estado enquanto o
Å proibido
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 71
relógio for igual a ’1’; enquanto Ck=’0’, o latch “trava”, mantendo fixo o seu estado Qn
presente.


Figura 6.3 – Latch SR com entrada de relógio: flip-flop SR.

 Seu modo de operação pode ser resumido assim:

Ck = '0': Qn+1 = Qn, para quaisquer valores de S e R.

Ck = '1': O flip-flop SR torna-se igual ao latch SR.

As entradas do FF SR da figura 6.3 podem passar para as saídas durante o
nível alto do relógio, isto é, enquanto Ck = '1'. Por isso, esse tipo de flip-flop é
chamado de flip-flop sensível ao nível do relógio. Neste caso, ele é sensível ao
nível alto do relógio (Ck = '1'). Invertendo-se a entrada Ck, ele passaria a ser um FF
SR sensível ao nível baixo do relógio (Ck = '0'). Os símbolos esquemáticos para
ambos os circuitos são mostrados na figura 6.4.


 (a)(b)
Figura 6.4 – Símbolos dos flip-flops SR sensíveis ao nível (a) alto e (b) baixo do
relógio.

Alguns livros e manuais técnicos não consideram um flip-flop sensível ao nível
do relógio como sendo síncrono, e o denominam ainda de latch; nesse caso,
considera-se o sinal de relógio como um sinal de habilitação (enable) do latch.

 Um FF mais simples, somente para armazenar o bit de informação, é o flip-flop
tipo D (Data), que pode ser implementado a partir do FF SR. Sua tabela-verdade e
símbolo lógico são mostrados na figura 6.5. O inversor colocado entre as entradas S e
R garante que o FF D nunca irá para o estado proibido.


Ck D Qn+1
0 X Qn
1 0 0
1 1 1

Figura 6.5 – Tabela-verdade e símbolo do flip-flop D sensível ao nível alto do relógio.

UFPA / ITEC / FEE Eletrônica Digital
 72
6.4. Flip-flops Gatilhados pela Borda do Relógio

Os flip-flops sensíveis ao nível do relógio ainda apresentam uma característica
indesejável: as entradas podem passar para as saídas enquanto o sinal de relógio
estiver ativo, isto é, durante toda a duração de um dos níveis do relógio. Portanto, no
caso de FF's sensíveis ao nível alto, se as entradas variarem durante o intervalo de
tempo em que Ck='1', as saídas podem variar logo a seguir em resposta, ou seja, o
circuito ainda é assíncrono durante o intervalo ativo do relógio. Ainda não há uma
sincronização total, isto é, em um instante preciso de tempo. Para resolver esse
problema, foi criada a arquitetura "mestre-escravo" de flip-flops (Master-Slave ou MS),
os quais são sincronizados com o instante de uma das transições (bordas) do relógio.

 O FF SR mestre-escravo, mostrado na figura 6.6, consiste de dois flip-flops SR
sensíveis ao nível e ligados em série, um acionando as entradas do outro; o primeiro
FF é chamado de “mestre”, e o segundo de “escravo”. O sinal de relógio do escravo é
o inverso do sinal de relógio do mestre, de modo que somente um dos FF's estará
ativo de cada vez. Enquanto Ck=‘1’, a informação pode ser escrita no FF mestre, mas
não passa para as saídas do FF escravo, pois a entrada de relógio deste é ‘0’. Quando
o relógio vai a ‘0’, simultaneamente as entradas do mestre ficam bloqueadas e as
entradas do escravo são liberadas, permitindo que a informação, que antes tinha sido
escrita no mestre, apareça na saída Qn final do flip-flop. O FF MS, portanto, transfere a
informação da entrada para a saída em duas etapas.




Figura 6.6 - Conceito do FF mestre-escravo.

 O FF MS é gatilhado nas transições (bordas) do sinal de relógio (edge-
triggered), que ocorrem em instantes bem definidos. Ele somente vai mudar de estado
em resposta a uma borda do relógio, e não no instante em que os sinais de entrada S
ou R mudarem, tal como pode acontecer com os FF's sensíveis ao nível do relógio. O
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 73
FF MS da figura 6.6 é gatilhado na descida do pulso de relógio, transferindo a
informação da saída do mestre para a saída do escravo. Para tornar esse FF gatilhado
na borda de subida do sinal de relógio, aplica-se este sinal diretamente no FF escravo
e o seu inverso no FF mestre (conecta-se a porta NOT do escravo para o mestre). Os
símbolos para FF's gatilhados na borda ou transição do relógio são mostrados na
figura 6.7.

 (a) (b)
Figura 6.7 – Símbolos dos FF's Mestre-Escravo (do tipo SR) gatilhados (a) na subida e
(b) na descida do relógio.


A tabela-verdade e o símbolo do flip-flop tipo D gatilhado na borda de subida do
relógio são mostrados na figura 6.8.

Figura 6.8 – Tabela-verdade e símbolo do flip-flop D gatilhado na subida do relógio.




6.4.1. Flip-Flop JK

O FF SR mestre-escravo ainda tem o mesmo problema de estado “proibido” do
latch SR, no qual ambas as saídas são iguais e que pode levar a uma condição de
corrida com saídas imprevisíveis. Para eliminar a entrada proibida, foi criado um novo
tipo de flip-flop, o FF JK, que não levará a um estado indeterminado e cuja tabela-
verdade é a seguinte:

J K Qn+1 1nQ + Comentário
0 0 Qn nQ Mantém o estado atual
0 1 0 1 Reset
1 0 1 0 Set
1 1 nQ Qn Inverte o estado do latch (toggle)
Tabela 6.3 - Tabela-verdade do FF JK.

A tabela 6.3 mostra que J desempenha a função de “levar a 1” o FF, enquanto K
tem a função de “levar a 0” o FF. O FF JK tem uma funcionalidade extra de inversão
do estado atual (toggle), no lugar do estado indesejável do FF SR. A saída nQ é
Ck Qn+1
↑ D
UFPA / ITEC / FEE Eletrônica Digital
 74
sempre o inverso da saída Qn. A tabela-verdade resumida e o símbolo esquemático de
um FF JK gatilhado na descida do relógio são mostrados na figura 6.9.

J K Qn+1
0 0 Qn
0 1 0
1 0 1
1 1
nQ
Figura 6.9 – Tabela-verdade e símbolo do flip-flop JK gatilhado na descida do relógio.


Pode-se construir o FF JK usando o FF SR como ponto de partida, pois
conhecem-se as tabelas-verdade de ambos os flip-flops. Mas para desenvolver o FF
JK a partir do FF SR, é interessante dispor de uma tabela-verdade expandida, que
trate a saída atual Qn como uma entrada do circuito e mostre todas as combinações de
valores de S, R e Qn, com o valor final para Qn+1. Esta é a tabela 6.4.

S R Qn Qn+1
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 X
1 1 1 X
Tabela 6.4 – Tabela-verdade expandida para o FF SR.

 O que se precisa fazer é determinar as expressões de S e R em função das
entradas globais J, K e Qn. Por isso, o esquemático da figura 6.10 mostra esses três
sinais como as entradas de um circuito combinacional desconhecido que produz S e R.
A realimentação da variável de estado Qn para a entrada é necessária porque, para
que o FF JK possa inverter o estado atual, ele precisa saber qual é o valor desse
estado.


Figura 6.10 – Projeto do FF JK em função do FF SR.

Os valores necessários em S e R para causar as transições de Qn para Qn+1
desejadas de um FF JK, são dados na tabela de projeto 6.5. Fazendo-se os mapas de
Karnaugh para S e R em função de J, K e Qn, encontram-se as expressões para S e R:

S = J. nQ R = K.Qn
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 75

J K Qn Qn+1 S R
0 0 0 0 0 X
0 0 1 1 X 0
0 1 0 0 0 X
0 1 1 0 0 1
1 0 0 1 1 0
1 0 1 1 X 0
1 1 0 1 1 0
1 1 1 0 0 1
Tabela 6.5 – Projeto das expressões das entradas S e R.

Agora conhece-se o conteúdo da caixa incógnita da figura 6.10: são duas portas
AND. O FF JK realimenta as saídas para as entradas, eliminando o estado proibido.
Seu esquemático didático é mostrado nas figuras 6.11 e 6.12.


Figura 6.11 – Esquemático do FF JK.



Figura 6.12 – Esquemático interno didático do FF JK.



6.4.2. Flip-Flop T

 O flip-flop T (Toggle) é obtido a partir do FF JK colocando-se em curto as
entradas J e K. Assim, quando T = 0, o FF T mantém o estado atual e, quando T = 1,
ele o inverte. O FF T é muito utilizado em contadores e divisores de frequência, pois
quando T = 1, ele divide por dois a frequência do sinal de relógio.

UFPA / ITEC / FEE Eletrônica Digital
 76
Portanto, os FF's sensíveis à borda do sinal de relógio podem ser dos tiposSR,
JK, D ou T, e as tabelas-verdade são as mesmas dos FF's sensíveis ao nível
correspondentes, com a diferença de que a saída Q só assumirá o seu próximo estado
Qn+1 após a borda correta do relógio (de subida ou de descida, conforme o circuito).


Figura 6.13 – Tabela-verdade e símbolo do flip-flop T gatilhado na subida do relógio.



6.4.3. Entradas de Preset e Clear

 Não há como prever o estado que a saída Qn de um flip-flop irá assumir no
instante em que se liga o circuito, a não ser que se apliquem vetores de entrada que o
levem seguramente a um estado conhecido. A inicialização do FF em '0' ou '1' é
normalmente feita com sinais de controle especiais chamados de preset
(preestabelece) e clear (limpa), conforme a tabela 6.6. O sinal de preset leva a saída a
‘1’ e o sinal de clear, também chamado de reset, leva a saída a ‘0’ (“limpa” o conteúdo
do FF). Portanto, o preset e o clear inicializam a saída Qn. Preset (PR ) e clear (CL )
são geralmente ativos em nível baixo, isto é, a ação acontece quando o sinal
correspondente é ‘0’.

PR CL Qn
0 0 X
0 1 1
1 0 0
1 1 Qn
Tabela 6.6 – Funcionamento das entradas preset e clear.

A figura 6.14 mostra o esquema didático e o símbolo em bloco de um FF JK
com preset e clear. As bolinhas nas entradas PR e CL não são inversores, elas
servem para indicar que esses sinais exercem sua função quando estão em nível
lógico baixo. Os sinais preset e clear são assíncronos e têm prioridade sobre o sinal de
relógio e as entradas de dados. Isso significa que, a qualquer momento, pode-se impor
ao circuito assumir Q=1 (ou Q=0) com a entrada PR (ou CL ) em ‘0’. PR e CL não
devem ser feitos simultaneamente iguais a ‘0’, pois seria como tentar fazer as duas
coisas ao mesmo tempo, e o valor da saída Qn será imprevisível.

Ck T Qn+1
↑ 0 Qn
↑ 1 nQ
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 77




Figura 6.14 – Esquema didático e símbolo do FF JK com entradas de preset e clear.

UFPA / ITEC / FEE Eletrônica Digital
 78
CAPÍTULO 7


Registradores e Contadores



7.1. Registradores

 Um flip-flop pode armazenar um bit. Quando se deseja armazenar uma palavra
binária, é necessário utilizar um flip-flop para cada bit dessa palavra. Por exemplo,
para armazenar um byte, deve-se empregar oito flip-flops. Esse conjunto de flip-flops
que armazena uma palavra binária é chamado de registrador. O tamanho do
registrador é o tamanho da palavra que ele pode armazenar, ou o seu número de flip-
flops. Assim, um flip-flop é um caso particular de registrador para armazenar um bit
apenas.

 O flip-flop mais conveniente para armazenar palavras é o flip-flop D. A figura 7.1
mostra oito flip-flops D formando um registrador de 8 bits, com entrada paralela e saída
paralela, gatilhado na subida do relógio, e com saídas de três estados.


Figura 7.1 - Registrador paralelo/paralelo de 8 bits com habilitação da saída.
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 79
7.1.1. Registradores de Deslocamento (Shift Registers)

 Em um registrador de deslocamento, os flip-flops são conectados de modo que
a saída de cada flip-flop passa para a entrada do flip-flop adjacente. Na figura 7.2, uma
única entrada de dados é aplicada ao primeiro flip-flop, e transições sucessivas do
relógio farão os dados se deslocarem para a direita, uma posição a cada subida do
sinal de relógio.

 Portanto, para um valor inicial de 00000000 no registrador de deslocamento e
um '1' aplicado ao primeiro flip-flop, pulsos de relógio sucessivos resultarão nos
valores 10000000, 11000000, 11100000, 11110000, 11111000, 11111100, 11111110
e 11111111 no registrador, assumindo que o '1' seja mantido aplicado para cada
subida do relógio. Se o '1' fosse removido (um '0' fosse aplicado) imediatamente após
a primeira transição do relógio, a sequência armazenada no registrador seria:
10000000, 01000000, 00100000, 00010000, 00001000, 00000100, 00000010 e
00000001.


Figura 7.2 - Registrador de deslocamento série-paralelo de 8 bits.


Este registrador possui entrada serial e saída paralela, podendo atuar como um
conversor serial-paralelo. Isto é, a informação é entrada serialmente (um bit de cada
vez) em um terminal de dados único, e é lida em paralelo (todos os bits juntos) dos flip-
flops. A palavra de dados finalmente armazenada no registrador vai depender dos
valores lógicos presentes na linha serial de dados, no instante de cada transição
ativadora do relógio. Para se ter um registrador de deslocamento de saída serial, basta
recuperar a palavra de dados serialmente na saída do último flip-flop (Q7).

 Em algumas aplicações, é necessário estabelecer os conteúdos dos
registradores em um valor específico, para fins de inicialização do sistema. Isso pode
ser conseguido utilizando-se flip-flops que possuam as entradas assíncronas de Preset
(ou Set) e Clear (ou Reset). Para levar todas as saídas de flip-flops a '0', todas as
entradas de reset devem ser conectadas juntas e acionadas por um sinal de
inicialização.

 Um registrador de deslocamento também pode ser formado com flip-flops JK,
conectando-se as saídas Q e Q de cada flip-flop às entradas J e K, respectivamente,
do próximo flip-flop, como mostrado na figura 7.3.

UFPA / ITEC / FEE Eletrônica Digital
 80

Figura 7.3 - Registrador de deslocamento série-paralelo de 8 bits com flip-flops JK.


 A função clássica de um registrador é armazenar palavras (numerais binários).
Um registrador de deslocamento pode ser usado também para dividir ou multiplicar o
numeral binário por uma potência de 2, pelo deslocamento desse numeral pela
quantidade certa de posições para a direita ou para a esquerda, respectivamente. Por
exemplo, se o numeral dez está armazenado em um registrador de 8 bits (00001010
em binário), um deslocamento para a direita resulta na palavra 00000101 (5 em
decimal). Se o registrador de deslocamento fosse organizado para deslocar para a
esquerda (o que exigiria que as conexões entre os flip-flops fossem feitas da direita
para a esquerda), o numeral armazenado seria multiplicado por uma potência de 2,
com expoente igual à quantidade de posições deslocadas.

 As entradas assíncronas de Preset e Clear dos flip-flops podem ser
aproveitadas para inicializar o conteúdo de um registrador com uma palavra binária
qualquer. A figura 7.4 mostra um registrador de deslocamento com um comando de
carregamento (LOAD) paralelo e assíncrono de palavras. Enquanto LOAD = '0', as
saídas das portas NAND mantém-se em '1', desabilitando os Presets dos flip-flops.
Para inicializar os conteúdos dos FF's (Q3, Q2, Q1 e Q0) com uma palavra, é
necessário primeiro aplicar um pulso baixo em CLR, zerando as saídas Q. Em
seguida, aplica-se a palavra a ser carregada no registrador nas entradas PR3 a PR0, e
depois coloca-se a linha LOAD em nível alto.


Figura 7.4 - Registrador de deslocamento com carregamento paralelo assíncrono.
ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 81
 Por exemplo, para o registrador carregar a palavra 10012 em seus flip-flops, faz-
se PR3...PR0 = 1001, em seguida aplica-se um pulso baixo em CLR e leva-se LOAD a
nível alto. Logo em seguida, Q3..Q0 = 1001.




7.2.Contadores

 Um contador é um circuito sequencial que gera uma sequência de saída
específica e recorrente. Contadores são construídos utilizando-se um flip-flop para
cada bit da sequência de contagem.


7.2.1. Contadores Assíncronos

 O tipo mais simples de contador binário pode ser construído quando as
transições das saídas não precisam estar em perfeito sincronismo, isto é, pequenos
atrasos nas mudanças das saídas são aceitáveis. Este projeto é chamado de contador
assíncrono ou contador com ondulação (ripple counter) pois, embora ainda exista um
sinal de relógio aplicado ao circuito, os flip-flops individuais são gatilhados pelas saídas
dos flip-flops anteriores (nos contadores ripple, a saída de um flip-flop é conectada à
entrada de relógio do próximo). Por causa disso, os sinais ondulam de um lado para
outro do contador e haverá pequenos atrasos antes das saídas assumirem seus
valores finais.

 O módulo de um contador é a quantidade de estados da contagem. O contador
da figura 7.5(a) conta de 010 até 1510 e reinicia, por isso trata-se de um contador
módulo 16. Na contagem, Q0 é o LSB e Q3 é o MSB. Este contador também pode ser
visto como um divisor de frequência por 2n, pois a frequência de Q0 é ½ da frequência
do relógio, a frequência de Q1 é ½ da frequência de Q0, a frequência de Q2 é ½ da de
Q1, e assim por diante, como mostrado na figura 7.5(b).


Figura 7.5(a) - Contador assíncrono (ripple counter) de 4 bits (módulo 16).

UFPA / ITEC / FEE Eletrônica Digital
 82

Figura 7.5(b) – Diagrama de formas de onda da contagem crescente em 4 bits, módulo
16.

 O módulo de um contador assíncrono pode ser modificado com o acréscimo de
portas lógicas que restabeleçam o estado inicial da contagem, no momento em que o
estado final for ultrapassado. Por exemplo, o circuito da figura 7.6 é um contador de
década (isto é, módulo 10) assíncrono: ele conta de 010 (00002) até 910 (10012), e
quando o estado 1010 (10102) é atingido, a porta NAND provoca a reinicialização
(reset) do contador para 010, e o ciclo recomeça. Um contador de década é muito útil
para contar em BCD ou em decimal.


Figura 7.6 - Contador assíncrono adaptado para contar até 910 (decade counter).



7.2.2. Contadores Síncronos

 Os contadores síncronos são aqueles em que todos os flip-flops recebem o
mesmo sinal de relógio e são gatilhados simultaneamente por ele. Com isso, eliminam-
se os atrasos na passagem de um estado da contagem para o próximo, e na
reinicialização forçada do contador para gerar uma contagem de módulo arbitrário,
como acontece com os contadores assíncronos. Por causa da sincronização
simultânea, todas as mudanças necessárias nas saídas ocorrem juntas, e a palavra
binária correta aparece após o tempo de atraso de propagação de um flip-flop ao invés
do tempo de atraso de n FF's.

ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 83
 O circuito da figura 7.7 é um contador síncrono de 4 bits e módulo 16. Os
contadores síncronos precisarão sempre ter uma parte combinacional, para definir o
próximo estado que seus flip-flops devem assumir após cada transição ativa do
relógio. As entradas para essa parte combinacional serão as saídas dos flip-flops (Q's),
chamadas de variáveis de estado, e as saídas do bloco combinacional irão acionar as
entradas dos flip-flops. Portanto, a parte combinacional de um contador faz a
realimentação das saídas para as entradas da parte sequencial.


Figura 7.7 - Contador síncrono de módulo 16.

 O problema do projeto de contadores síncronos passa a ser a determinação das
funções lógicas que devem ser aplicadas a cada entrada de flip-flop para criar a
sequência de contagem desejada. Este problema pode ser resolvido para qualquer
contagem seguindo-se o procedimento sistemático com as etapas abaixo:

1. Calcular a quantidade de flip-flops necessária para realizar o contador e decidir
que tipo de flip-flop será utilizado para implementá-lo (SR, JK, D ou T).
2. Escrever a tabela de excitação para o tipo de flip-flop escolhido.
3. Fazer um diagrama de transição de estados ou uma tabela de transição de
estados, indicando o próximo estado para cada estado assumido pelo contador.
4. Acrescentar, na tabela de transição de estados, colunas extras para as entradas
dos flip-flops e preenchê-las com os valores que cada entrada deve ter para
produzir a mudança de estado correspondente.
5. Fazer os mapas de Karnaugh para obter a expressão simplificada de cada
entrada de flip-flop, em função das variáveis de estado (Q's).
6. Esquematizar o contador.

O tipo de flip-flop mais flexível para emprego em contadores é o FF JK, porque
ele pode ser levado a complementar as suas saídas com a aplicação das entradas J =
K = 1, além de ser capaz de levá-las a '1' (J = 1, K = 0) ou a '0' (J = 0, K = 1). O flip-flop
D pode ser usado, mas geralmente ele vai exigir um número maior de portas lógicas
para conseguir gerar a sequência de contagem. Ou seja, se o flip-flop utilizado for mais
simples, então a parte combinacional será mais complexa. Entretanto, embora o flip-
flop D não seja a escolha mais natural, ele pode acabar sendo escolhido por requerer
UFPA / ITEC / FEE Eletrônica Digital
 84
menos transistores internos que um flip-flop JK. E o projeto final pode requerer menos
interconexões do que uma solução com FF JK.

 Como exemplo, explica-se a seguir o projeto de um contador módulo 8. Tal
contador necessita de 3 variáveis de estado, Q2, Q1, Q0, portanto de 3 flip-flops.
Decidindo-se utilizar flip-flops JK, precisa-se conhecer a tabela de excitação desse tipo
de flip-flop. Trata-se de uma tabela que apresenta os valores necessários nas entradas
para produzir um efeito conhecido na saída, ou seja, as entradas são dadas em função
das saídas. Essa tabela é mostrada na tabela 7.1.

Qn Qn+1 J K
0 0 0 X
0 1 1 X
1 0 X 1
1 1 X 0
Tabela 7.1 - Tabela de excitação do flip-flop JK.

A tabela de transição de estados para o contador módulo 8 é mostrada na
tabela 7.2, e a tabela 7.3 mostra as colunas das entradas em função das transições
das saídas.

Estado atual Estado futuro
Q2n Q1n Q0n Q2n+1 Q1n+1 Q0n+1
0 0 0 0 0 1
0 0 1 0 1 0
0 1 0 0 1 1
0 1 1 1 0 0
1 0 0 1 0 1
1 0 1 1 1 0
1 1 0 1 1 1
1 1 1 0 0 0
Tabela 7.2 - Tabela de transição de estados para o contador módulo 8.


J2 K2 J1 K1 J0 K0
0 X 0 X 1 X
0 X 1 X X 1
0 X X 0 1 X
1 X X 1 X 1
X 0 0 X 1 X
X 0 1 X X 1
X 0 X 0 1 X
X 1 X 1 X 1
Tabela 7.3 - Valores de J e K de cada flip-flop para produzir as transições acima.


 Agora montam-se os mapas de Karnaugh para cada entrada de flip-flop (J, K),
em função de Q2n, Q1n e Q0n. As expressões das entradas serão:

ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 85
J0 = K0 = 1
J1 = K1 = Q0
J2 = K2 = Q0.Q1

 E o esquema do contador módulo 8 é mostrado na figura 7.8.


Figura 7.8 - Contador síncrono módulo 8.


7.2.2.1. Contadores em anel.

 O circuito contador em anel (ring counter), mostrado na figura 7.9 com 4 bits,
serve para gerar uma sequência cíclica de pulsos de controle. A entrada Inic deve
ser colocada em '0' momentaneamente, estabelecendo o estado inicial do contador em
10002, antes de sua operação normal. Para quatro pulsos de relógio, as saídas Q (Q3,
..., Q0) seguirão o padrão 1000,0100, 0010, 0001, 1000, ... ciclicamente.


Figura 7.9 - Contador em anel (ring counter).


 Se a saída Q , e não Q, for retornada para a entrada D do primeiro flip-flop,
obtém-se um circuito chamado contador em anel torcido (twisted ring counter), também
UFPA / ITEC / FEE Eletrônica Digital
 86
conhecido como contador Johnson, mostrado na figura 7.10. A entrada Inic deve
ser colocada em '0' momentaneamente, estabelecendo o estado inicial do contador em
00002, antes de sua operação normal. Os estados das saídas Q (Q3, ..., Q0) após cada
pulso de relógio seguirão o padrão 0000, 1000, 1100, 1110, 1111, 0111, 0011, 0001,
0000... Nesta sequência, somente um bit muda de um estado para o outro.


Figura 7.10 - Contador Johnson (twisted ring counter).




ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 87
CAPÍTULO 8


Análise e Projeto de Circuitos Sequenciais




8.1. Introdução

 As máquinas de estados finitos são sistemas sequenciais síncronos genéricos,
que percorrem um número finito de estados. A transição de um estado para outro
ocorre somente nas bordas ativas do relógio. Um estado é uma combinação particular
de valores das variáveis de estado. As variáveis de estado são as saídas dos
elementos lógicos com memória (flip-flops).

 Existem dois modelos gerais para máquinas de estado: as máquinas Mealy e as
máquinas Moore. O modelo de uma máquina de estado Mealy é mostrado na figura
8.1, usando flip-flops do tipo D (outros tipos de flip-flops também podem ser usados). O
circuito possui um conjunto de n entradas, identificadas Xn-1...X0, e um conjunto de m
saídas, Zm-1...Z0. Há dois conjuntos de k sinais internos, Qk-1...Q0 e Yk-1...Y0. Os sinais
Q são as variáveis de estado atuais, armazenadas nos flip-flops, que definem o estado
atual do circuito. Os sinais Y são as variáveis de estado futuro, geradas para produzir o
próximo estado do circuito, e são entradas para os flip-flops. Os sinais Y são funções
combinacionais das entradas do circuito, Xn-1...X0, e do estado atual, Qk-1...Q0. As
saídas do circuito, Zm-1...Z0, também são funções combinacionais das entradas e do
estado atual. Para criar um circuito sequencial síncrono baseado neste modelo, é
necessário deduzir as funções combinacionais das variáveis de próximo estado,
Yk-1...Y0, e das saídas, Zm-1...Z0.

 Primeiramente, é preciso estabelecer quantos flip-flops são necessários para
um projeto específico (o valor de k). Se dois estados são requeridos, então uma
variável de estado é necessária, que valerá '0' para um estado e '1' para o outro. Se
três ou quatro estados são requeridos, então duas variáveis de estado são
necessárias, pois há quatro palavras com duas variáveis, 00, 01, 10 e 11, e cada
palavra codificará um estado. Em geral, se entre 2k-1 + 1 e 2k estados são requeridos, k
variáveis de estado e portanto k flip-flops são necessários. Após uma transição ativa
do relógio, que pode ser a de subida ou a de descida, um tempo suficiente deve ser
dado para os sinais passarem pela lógica combinacional para estabelecer os valores
do próximo estado, antes da próxima transição ativa do relógio.

 Observa-se na figura 8.1 que mudanças de valores nas entradas primárias não
causam mudanças de estado imediatas, pois uma mudança de estado será
determinada pelas entradas e pelo estado atual, no momento da transição ativa do
relógio (levando em conta os atrasos do circuito). Entretanto, como as saídas do
circuito são funções combinacionais que incluem as entradas Xn-1...X0, mudanças
nestas entradas podem fazer as saídas mudarem imediatamente e não em
sincronismo com o relógio. Este comportamento, se for indesejável em uma aplicação,
pode ser evitado tornando-se as saídas funções combinacionais somente das variáveis
UFPA / ITEC / FEE Eletrônica Digital
 88
de estado atuais. Este novo modelo de máquina de estado é o modelo Moore,
mostrado na figura 8.2.


Figura 8.1 - Máquina de estados finitos de modelo Mealy.


 Um circuito sequencial síncrono pode geralmente ser projetado tanto a partir de
um modelo Mealy quanto de um modelo Moore, mas se um modelo Mealy for usado,
as saídas poderão ser afetadas por mudanças nas entradas imediatamente após elas
ocorrerem (isto é, de forma assíncrona), ao invés de após uma transição de relógio.
Portanto, os comportamentos de um circuito de modelo Mealy e do seu equivalente de
modelo Moore podem ser diferentes neste aspecto.

 Para projetar uma máquina de estados finitos usando um dos dois modelos, há
dois conjuntos de funções para determinar: as funções para as variáveis de estado
futuro, Yk-1...Y0, e as funções para as saídas, Zm-1...Z0. O procedimento de projeto
inicia-se com a criação de um diagrama de estados derivado da especificação do
problema. Quando as saídas dos flip-flops (as variáveis de estado) forem também as
saídas do circuito, o modelo mais adequado será naturalmente o modelo Moore. Por
exemplo, um contador é geralmente um circuito de modelo Moore porque suas saídas
costumam ser tomadas diretamente dos flip-flops, isto é, Z = Q.

ELETRÔNICA DIGITAL Prof. Daniel Cardoso
 89

Figura 8.2 - Máquina de estados finitos de modelo Moore.
