Prof. Luiz Sanches 1

Mecânica dos Sólidos I
Lista de Exercícios 2

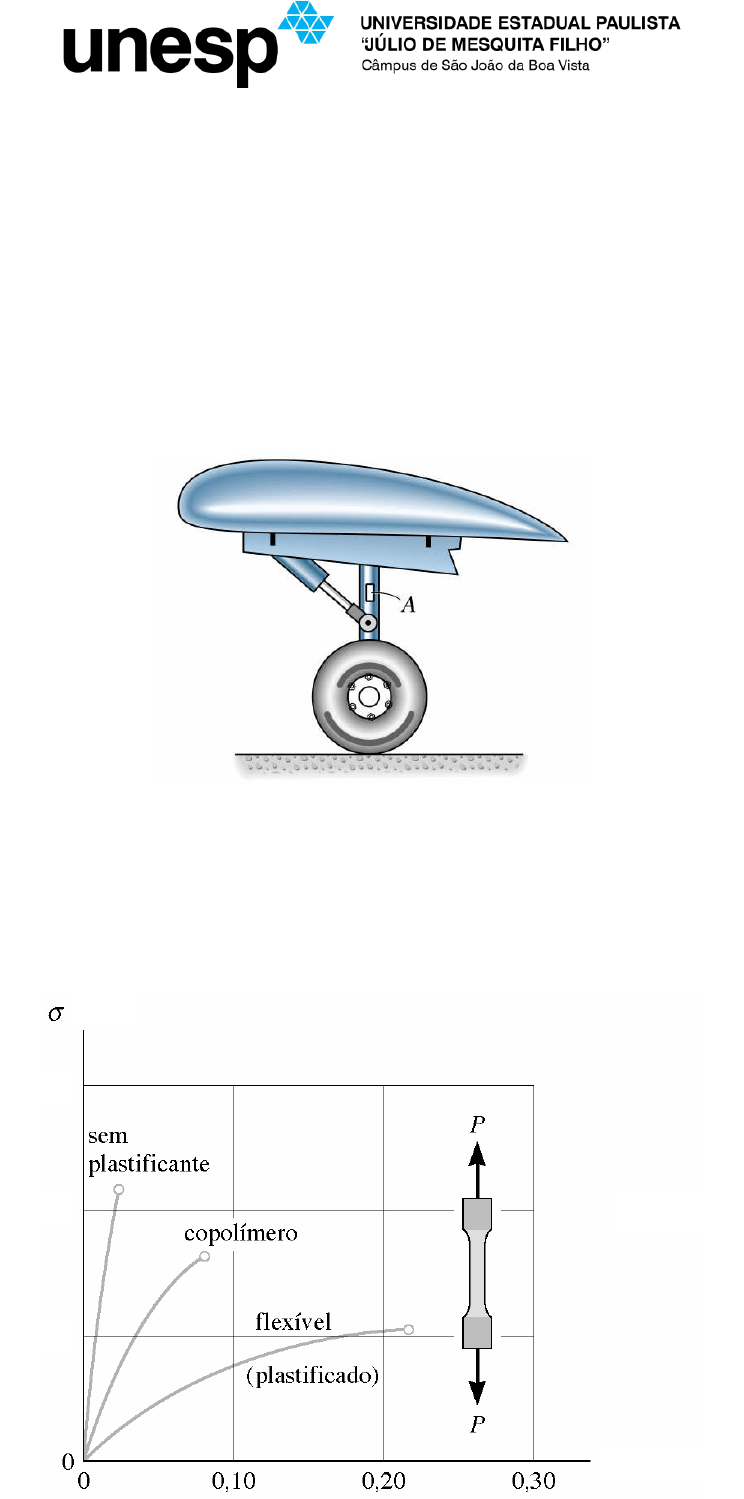

E1 (Hibbeler) - A mudança no peso de um avião é determinada pela leitura de um
extensômetro A montado no suporte de alumínio da roda do avião. Antes de o avião
ser carregado, a leitura do extensômetro no suporte é εεεε = 0,00100 mm/mm, ao passo
que, após o carregamento, é εεεε = 0,00243 mm/mm. Determine a mudança na força
que age sobre o suporte se a área da seção transversal dele for 2.200 mm2.
Eal = 70 GPa.



E2 (Hibbeler) – A adição de plastificadores ao cloreto de polivinil provoca redução de
sua rigidez. Os diagramas tensão-deformação apresentados a seguir mostram tal
efeito para três tipos desse material. Especifique o tipo de material que deve ser
usado na fabricação de uma haste com 125 mm de comprimento e 50 mm de
diâmetro que terá de suportar, no mínimo, uma carga axial de 100 kN e alongar, no
máximo, 6 mm.


(MPa)
105
70
35
ε (mm/mm)


Prof. Luiz Sanches 2

E3 (Hibbeler) – Em algumas situações, são instalados indicadores de tração em vez
de torquímetros para garantir que um parafuso tenha a tração prescrita quando
utilizado em conexões. Se uma porca deste parafuso for apertada de tal modo que
seis cabeças do indicador, cujas alturas originais eram de 3 mm, forem esmagadas
até 0,3 mm, deixando uma área de contato de 1,5 mm2 em cada cabeça, determine a
tensão na haste do parafuso. O diagrama tensão-deformação do material é mostrado
na figura.



E4 (Hibbeler) – Duas barras de poliestireno apresentam no seu diagrama de tensão-
deformação, tensão de tração σσσσ = 35 MPa para uma deformação εεεε = 0,03 mm/mm e
tensão de compressão σσσσ = 35 MPa para uma deformação εεεε = 0,025 mm/mm. Se a
área da seção transversal da barra AB for 950 mm2 e a de BC for 2.500 mm2,
determine a maior força P que pode ser suportada antes que qualquer dos elementos
sofra ruptura. Considere que não ocorre nenhuma flambagem.






1,2 m
0,9 m


Prof. Luiz Sanches 3

E5 (Hibbeler) – Os cabos de aço AB e AC sustentam a massa de 200 kg. Se a
tensão axial admissível para os cabos for σσσσadm = 130 MPa, determine o diâmetro
exigido para cada cabo. Além disso, qual é o novo comprimento do cabo AB após a
aplicação da carga (200 kg)? Considere que o comprimento não alongado de AB
seja 750 mm. Eaço = 200 GPa.



E6 (Hibbeler) – O tubo rígido é sustentado por um pino em C e um cabo de
ancoragem AB de aço A-36. Se o diâmetro do cabo for de 5 mm, determine o quanto
ele é esticado quando uma força externa P = 1,5 kN age sobre o tubo em B.
Considere que o material permanece elástico.






2,4 m


Prof. Luiz Sanches 4

E7 (Hibbeler) – O diagrama tensão-deformação de um material pode ser descrito
pela curva σσσσ = cεεεε1/2. Determine a deflexão δδδδ da extremidade de uma haste feita
desse material se ela tiver comprimento L, área de seção transversal A e peso
específico ϕϕϕϕ.


E8 (Hibbeler) – O tubo de bronze 86100, entre A e B, mostrado na figura tem raio
interno de 12,5 mm e espessura de parede de 5 mm. Se o gás que passa por ele
mudar a temperatura desse tubo uniformemente de TA = 60°C em A para TB = 15°C
em B, determine a força axial que ele exerce sobre as paredes externas. O tubo foi
instalado entre as paredes quando T = 15°C.



2,4 m
