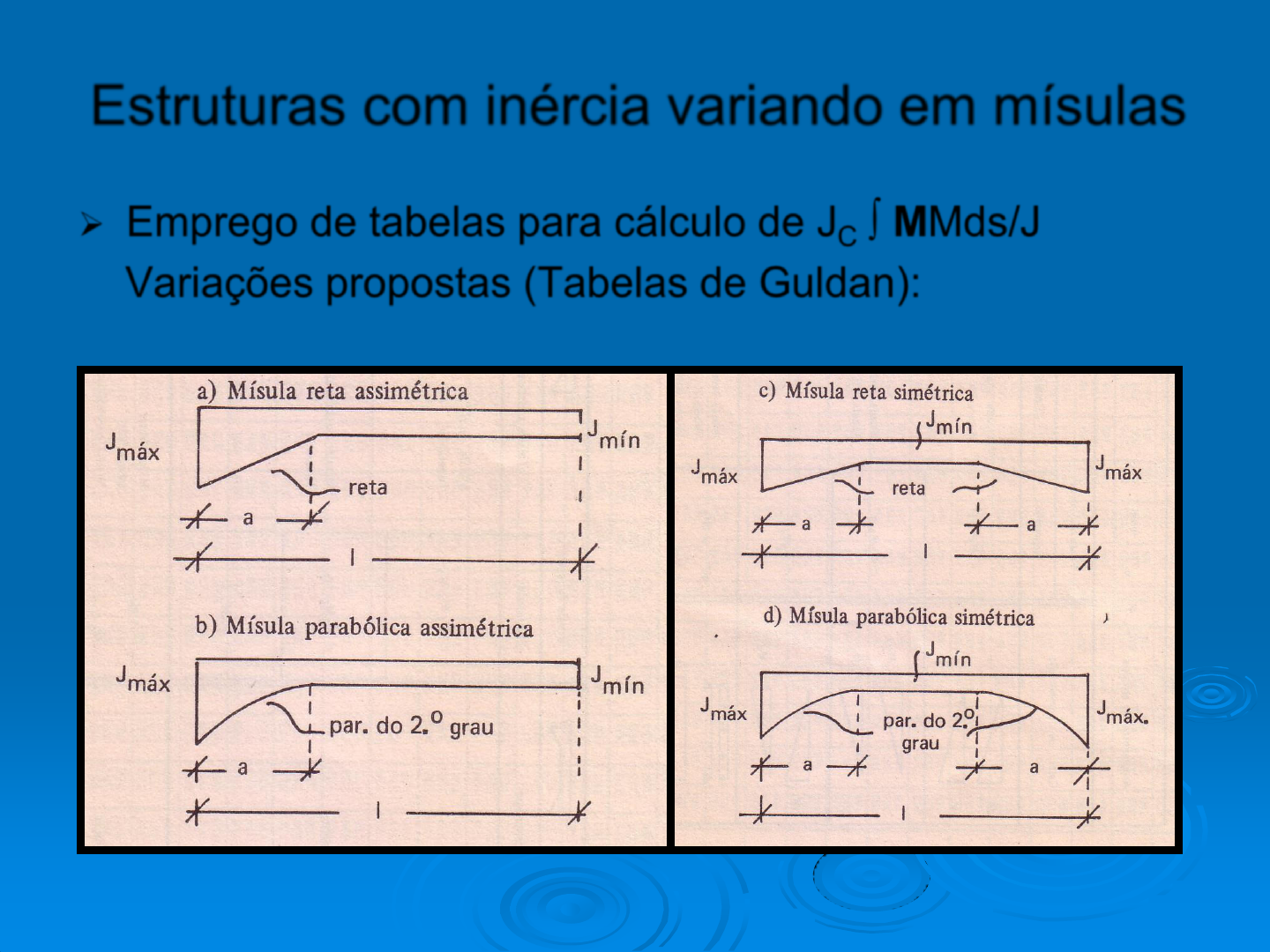

Estruturas com inércia variando em mísulas Emprego de tabelas para cálculo de JC MMds/J Variações propostas (Tabelas de Guldan): São 4 tabelas: MRA, MPA,MRS e MPS. Nas tabelas de mísulas simétricas, só existem 2 valores em cada cruzamento, por causa da simetria. São 4 tabelas: MRA, MPA,MRS e MPS. Nas tabelas de mísulas simétricas, só existe 1 valor em cada cruzamento, por causa da simetria. São 4 tabelas: MRA, MPA, MRS e MPS. Ao contrário das outras tabelas, aqui temos 3 parâmetros de entrada: = a/l, n = JC/JA e N (posição da carga), que varia de 1 até 11, já que as seções 0 e 12 estão sobre os apoios. Cada cruzamento tem sempre dois valores em todas as tabelas. Aplicações: 1) Calcular o deslocamento vertical de A para a viga da figura. Todas as mísulas são retas com Jmín = JC e Jmáx = 5JC. É dado o produto EJC = 2 x 10 5 kNm2. Temos, para os carregamentos virtual e externo, os seguintes diagramas: Cálculo dos : Para a barra : mísula reta assimétrica (MRA) com: = 3 / 3 = 1; n = JC / 5JC = 0,2; l’ = l x JC / Jmín = 3 m 3 x 3 x 45 x 0,098 = 40 -3 x 10 x 9 x 3 x 0,0153 = -12 Notar que basta conhecer a linha de fechamento do diagrama M para o cálculo. Para a barra : mísula reta simétrica (MRS) com: = 2,4 / 12 = 0,2; n = JC / 5JC = 0,2; l’ = l x JC / Jmín = 12 m 12 x 3 x 45 x 0,241 = 390 -3 x 10 x 144 x 12 x 0,038 = = -1970 -3 x 50 x 12 x 12 x 0,0584 = = -1261 Cálculo do deslocamento: EJC = 40 -12 + 390 – 1970 – 1261 = - 2813 Assim: = -2813 / 2 x 105 = -0,014 m = -1,4 cm Portanto o ponto A sobe (). Exemplos de resolução de estruturas hiperestáticas: 2) Obter o diagrama de momentos fletores e as reações de apoio para a viga contínua da figura: Dados: JA = JC = JD = Jcomp; JB = 5Jcomp Sistema principal e hiperestático: Diagramas no sistema principal: Cálculos dos (EJcomp) : Sendo as barras mísulas retas assimétricas (MRA), empregando as respectivas tabelas, obtemos: (EJcomp) 10: Características das barras e : = 2,4 / 8 = 0,3; n = Jcomp / 5Jcomp = 0,2 (EJcomp) 11: Considerando as barras e : Tabela MRA (carga distribuída) 1 = 0,0351 -2 x 10 x 82 x 8 x 0,0351 = -362,0 Tabela MRA (triângulos) = 0,151 8 x 40 x 1 x 0,151 = 48 EJcomp 10 = -314 Tabela MRA (triângulos) 1 = 0,207 2 x 8 x 1 x 1 x 0,207 = 3,32 Equação de compatibilidade: -314 + 3,32 X1 = 0 X1 = 94,5 Diagrama Final: 3) Obter o diagrama de momentos fletores provocado por um aumento uniforme de temperatura de 30 C, para o quadro da figura. Dado: EJC = 5 kNm 2 / C. Sistema Principal e hiperestático: Diagramas no sistema principal: DMF DEN Cálculo dos EJC : EJC 1t: EJC 1t = EJC tg AN1 = 5 x 30 x (-20) = -3000 EJC 11: Barras 1 e 2 (MRA): = 1; n = JC / 5JC = 0,2 Tabela MRA: 1 = 0,098 2 x 5 x (-5) x (-5) x 0,098 = 24,5 Barra 3 (MRS): = 5 / 20 = 0,25; n = 4JC / 20JC = 0,2 Tabela MRS: = 0,222 e = 0,144 2 l’ M1 M1 ( + ) = 2 x 5 x 52 x (0,222 + 0,144) = 91,5 EJC 11 = 24,5 + 91,5 = 116 Equação de compatibilidade: -3000 + 116 X1 = 0 X1 = 25,8 Diagrama final de momentos fletores: 4) Calcular o DMF para a estrutura representada pela figura abaixo: Dados: JA = Jb; JB = 5Jb; JC = 2Jb; JD = 2Jb Considerar d11 = 2,285 (dado) Diagramas M1, M2 e M0: Comprimentos elásticos: L’1 = 8 m L’2 = 6 / 2 = 3 m L’3 = 10 / 2 = 5 m Cálculo de 12: (barra do meio) = 1,00; n = 0,40; = 0,105 12 = 0,105 x 1 x 1 x 3 = 0,315 Cálculo de 22: (barra do meio) = 1,00; n = 0,40; 2 = 0,264 22 = 0,264 x 1 x 1 x 3 = 0,792 (barra da direita) = 1,00; n = 1,00; = 0,333 22 = 0,333 x 1 x 1 x 5 = 1,665 22 = 0,792 + 1,675 = 2,457 Cálculo de 10: (barra da esquerda) = 0,25; n = 0,20; 1 = 0,0368 10 = 0,0368 x 1 x 20 x 82 x 8 = = 376,83 (barra do meio) = 1,00; n = 0,40; N = 6 (meio) 1 (interpolado) = 0,0358 n = 0,20 1 = 0,0234 n = 0,50 1 = 0,0420 10 = 0,0358 x 1 x 50 x 6 x 3 = 32,22 10 = 376,83 + 32,22 = 409,05 Cálculo de 20: (barra do meio) = 1,00; n = 0,40; N = 6 (meio) 2 = 0,0410 20 = 0,0410 x 1 x 50 x 6 x 3 = = 36,90 (barra da direita) = 1,00; n = 1,00; = 0,0416 20 = 0,0416 x 1 x 30 x 102 x 5 = = 624,00 20 = 36,90 + 624,00 = 661,90 Resolvendo o sistema: 2,285 X1 + 0,315 X2 = -409,05 0,315 X1 + 2,457 X2 = -661,90 X1 = -144,43 kNm X2 = -250,88 kNm Diagrama de Momentos Final 5) Calcular o DMF para a estrutura abaixo representada. Dado: EJc = 10 5 kNm2 e 12 = 21 = -1,35 (SP dado) Expressão dada para combinação de trapézios: L’ [M1 (M1 1 + M2 ) + M2 (M2 2 + M1 ) Diagramas M0, M1 e M2: Cálculo dos : 11 = 22 = 1/4 = 0,25; n = Jc/5Jc = 0,20 L’ = 4 m; (barra vertical esquerda) 11 = 4 [0,5 (0,51 + 1) + 1,0(1,02 + 0,5) = = 4 [0,5 (0,5x0,223 + 1x0,155) + 1,0(1,0x0,332 + + 0,5x0,155) = 2,171 = 2/5 = 0,40; n = 2Jc/5Jc = 0,40 L’ = 5 x Jc/2Jc = 2,5 m; (barra horizontal) 11 = 2 x 0,5 x 0,5 x 2,5 x 1 = 1,25 1 = = 1,25 x 0,227 = 0,284 = 1/4 = 0,25; n = Jc/5Jc = 0,20 L’ = 4 m; (barra vertical direita) 11 = 0,5 x 0,5 x 4 x 1 = 1 = 0,223 Total: 11 = 2,171 + 0,284 + 0,223 = 2,678 10 = -20: = 1/4 = 0,25; n = Jc/5Jc = 0,20 L’ = 4 m; (barra vertical esquerda) 10 = -L’ [120 (0,51 + 1,0)] = = -4 x 120 x (0,5 x 0,223 + + 1,0 x 0,155) = -127,92 = 2/5 = 0,40; n = 2Jc/5Jc = 0,40 L’ = 5 x Jc/2Jc = 2,5 m; (barra horizontal) 10 = -2 x 0,5 x 125 x 2,5 x 1 = = -3001 = -300 x 0,227 = -68,10 = 1/4 = 0,25; n = Jc/5Jc = 0,20 L’ = 4 m; (barra vertical direita) 10 = -0,5 x 125 x 4 x 1 = -250 1 = = -250 x 0,223 = -53,52 Total: 10 = - 127,92 – 68,10 – 53,52 = = -249,60 20 = + 249,60 Sistema: 2,678 X1 – 1,350 X2 = 249,60 -1,350 X1 + 2,678 X2 = -249,60 X1 = 61,96; X2 = -61,96 Diagrama de Momentos Final: MA = (-1) x (61,96) + (0) x (-61,96) + 0 = -61,96 MB = (0) x (61,96) + (-1) x (-61,96) + 0 = 61,96 MC = (-0,5) x (61,96) + (0,5) x (-61,96) + (120) = 58,04 MD = (0,5) x (61,96) + (-0,5) x (-61,96) + (-120) = -58,04 O diagrama será antimétrico, como era de se esperar.
