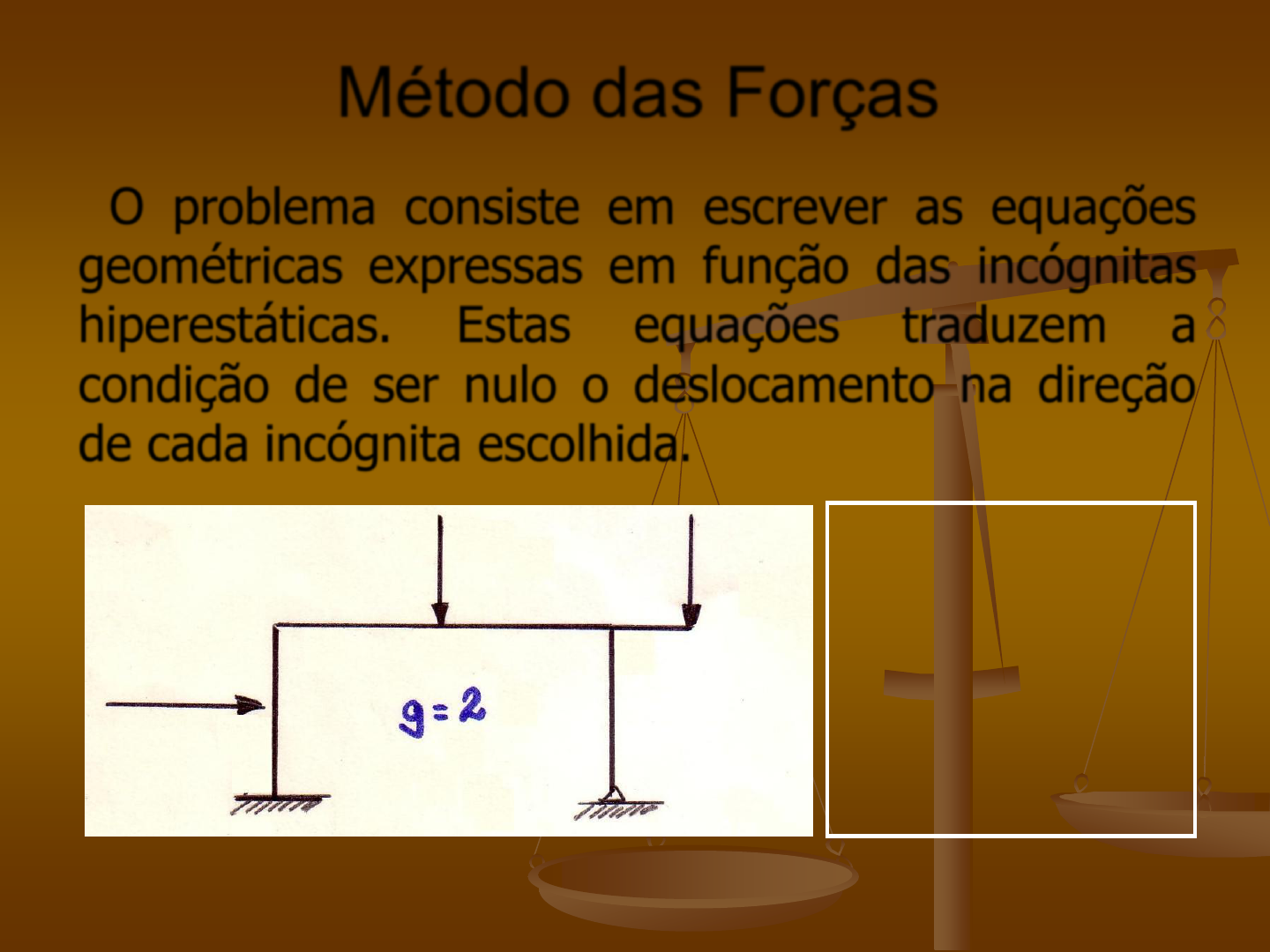

Método das Forças
 O problema consiste em escrever as equações
geométricas expressas em função das incógnitas
hiperestáticas. Estas equações traduzem a
condição de ser nulo o deslocamento na direção
de cada incógnita escolhida.
Incógnitas:
Esforços seccionais

Precisamos romper
vínculos até obter
uma estrutura
Isostática.
Sistema Principal
E0  Efeito do Carregamento Externo no Sistema Principal
E1  Efeito de X1 = 1 no Sistema Principal
E2  Efeito de X2 = 1 no Sistema Principal
 Coeficientes de flexibilidade:
 (deslocamentos)
 d10 = deslocamento na direção de X1 para a ação
 externa;
 d20 = deslocamento na direção de X2 para a ação
 externa;
 d11 = deslocamento na direção de X1 para X1 = 1;
 d12 = deslocamento na direção de X1 para X2 = 1;
 d21 = deslocamento na direção de X2 para X1 = 1;
 d22 = deslocamento na direção de X2 para X2 = 1;
Equações de compatibilidade de deslocamentos
 0 = d10 + d11 X1 + d12 X2

 0 = d20 + d21 X1 + d22 X2
Resolvendo o sistema, podemos obter X1 e X2
E = E0 + E1 X1 + E2 X2 (esforço qualquer)

M = M0 + M1 X1 + E2 X2 (momento fletor)

R = R0 + R1 X1 + R2 X2 (reação de apoio)
 Se tivermos n incógnitas, teremos n equações

 Coeficientes:
 Teremos que resolver o sistema principal para a ação:
 a) Das ações externas;
 b) Dos estados auxiliares Xk = 1.
 A determinação dos deslocamentos é feita por meio do
 Princípio dos Trabalhos Virtuais.

 Chamando:
 Mk – momentos para Xk = 1;
 Mi – momentos para Xi = 1;
 M0 – momentos devidos às ações externos.
dki =  (Mk Mi / EJ) ds
 Se considerarmos apenas a contribuição dos
 momentos fletores:
dk0 =  (Mk M0 / EJ) ds
Estamos desprezando a influência de cortante,
normal e torsor.
Observação: Se o grau hiperestático for n,
lidaremos com n + 1 diagramas.
Roteiro para o Método das Forças
1. Escolher o Sistema Principal e indicar os
 hiperestáticos;
2. Calcular os n + 1 diagramas M0 e Mi;
3. Calcular os coeficientes de flexibilidade -
i0 e ij;
4. Estabelecer as equações de compatibilidade
 de deslocamentos e resolvê-las (Xi);
5. Calcular de esforços e reações de apoio por
superposição na estrutura hiperestática.
 1) Resolver a estrutura hiperestática:
 Combinando os diagramas: EJd10 = -20 e EJd11 = 6
 d10 + d11 X1 = 0  X1 = - d10/d11 = 20/6 = 10/3
 Esforços Finais:
 M = M0 + 10/3 M1
 R = R0 + 10/3 R1
MD = 0 + 10/3 (-1) = 3,33
MC3 = -6 + 10/3 (-1) = -9,33
MC2 = 0 + 10/3 (-1) = -3,33
Barras com inércias constantes e diferentes
Seja o quadro da figura. Um deslocamento  devido ao
trabalho de flexão é:
 =  (MM/EJ)ds =  barra (MM/EJbarra)ds
Sendo JC uma inércia arbitrária, chamada inércia de
comparação, que usualmente é arbitrada igual à
menor das inércias das barras, temos:
E JC  =  JC/Jbarra barra M M ds

 Em função dos diagramas M e M em cada
 barra, tabelaremos os valores de:

JC/Jbarra barra M M ds

 que, somados para todas as barras da
estrutura, nos darão o valor E JC , a partir
 do qual se obtém o valor do deslocamento
  desejado.
Expressão de Vereschaguin
 Os diagramas M são sempre compostos de trechos retos
para estruturas compostas por barras retas. Os
diagramas M poder ser quaisquer. Temos, para uma
barra de inércia Ji e comprimento li:

 JC/Ji  M M ds = JC/Ji a
a+li M x tg  dx
 Da Geometria das Massas, sabemos que  a
a+li M
x dx é o momento estático da área M em relação
ao eixo y, numericamente igual ao produto da
área AM do diagrama M pela distância x do seu
centro de gravidade ao eixo y.

 JC/Ji  M M ds = JC/Ji tg  AM x = JC/Ji AM y

 O valor de JC/Ji  M M ds que desejamos tabelar é
igual ao produto de JC/Ji pela área do diagrama
qualquer e pela ordenada, na posição do seu
centro de gravidade, lida no diagrama retilíneo.
Exemplos:
 a) Combinação de M e M retilíneos:
Chamando-se li Jc / Ji = l’i de comprimento elástico da
barra i e que é o comprimento fictício de uma barra de
inércia Jc que nos dá a mesma deformação da barra de
comprimento li e inércia Ji, temos:
 JC/Ji  M M ds = l’i/6 [MA (2MA + MB) + MB (2MB + MA)]

 b) Combinação de M retilíneo e M parabólico do 2° grau:
 2) Calcular o DMF para:
 a) Carregamento indicado;
 b) Aumento uniforme de temperatura de 30° C;
 c) Recalque de apoio vertical no apoio B de 2 cm ().
 Dados: E = 2,1 x 107 kN/m2 e J = 0,02 m4.










 B
Diagramas no Sistema Principal
ql2/8 = 16 x 152 / 8 = 450
Cálculo dos d:
EJc d11 = 2 x 1/3 x 1 x 1 x 6 + 1 x 1 x 1 x 6 = 10
EJc d12 = 1/2 x 1 x 1 x 6 = 3
EJc d22 = 2 x 1/3 x 1 x 1 x 6 + 1 x 1 x 1 x 6 = 10
EJc d10 = -2/3 x 450 x 1 x 6 = -1800
EJc d20 = -2 x 1/3 x 450 x 1 x 6 = -1800
Matriz 2 x2:  d11 d12 -1 =  a b -1 = 1/ x  d -c 
  d21 d22   c d   -b a 
 d = 10 3  d -1 =  10/91 -3/91 
  3 10   -3/91 10/91 
 [ d ]= a x d – b x c = 100 – 9 = 91

 a) Carregamento externo:
  X1  =  10/91 -3/91   1800  =  138,5 
  X2   -3/91 10/91   1800   138,5 
 b) Variação de Temperatura:
 d1t = 10-5 x 30 x 15 x (-1/6) = -75 x 10-5
 d2t = 10-5 x 30 x 0 = 0
 EJc d1t = -315
 EJc d2t = 0
  X1  =  10/91 -3/91   315  =  34,6 
  X2   -3/91 10/91   0  -10,4 
 c) Recalque de Apoio:
 d1r = 0
 1 x d2r + (-2/15) x 0,02 = 0  d2r = 0,04/15
 EJc d1r = 0
 EJc d2r= 1120
  X1  =  10/91 -3/91   0  =  36,9 
  X2   -3/91 10/91   -1120  -123,0 
B
 3) Calcular o DMF para a estrutura, em que todas as
barras têm EJ constante, considerando apenas o efeito do
momento fletor. Tirar partido da simetria vertical.
 As figuras seguintes apresentam os estados E0, E1 e E2,
 auto-equilibrados, com os correspondentes DMFs.
 A partir dos diagramas e utilizando as tabelas:
 Sistema de equações:
12 X1 + 2X2 = 1480
2 X1 + 12 X2 = -840
 X1 = 138,85 kNm e X2 = -93,14 kNm

Diagrama Final
 4) Traçar os diagramas de esforços solicitantes (DMF,
DEC e DMT) para a grelha representada na figura.
 Sistema Principal e Hiperestáticos
Ações no Sistema Principal - Carregamento
Ações no Sistema Principal – X1=1
Ações no Sistema Principal – X2=1
(Como exercício, desenhar os diagramas para X3 = 1)

Cálculo dos deslocamentos:
 EJ d11 = 1,404 x 10-3 ; EJ d10 = -2,889 x 10-2;
 EJ d22 = 1,222 x 10-4 ; EJ d20 = 2,000 x 10-3;
 EJ d33 = 1,111 x 10-4 ; EJ d30 = -6,519 x 10-3 .
 EJ d12 = -5,000 x 10-5 ;
 EJ d13 = 3,556 x 10-4 ;
 EJ d23 = 0,000;

Resolvendo o sistema de equações:
X1 = 29,38 kN;
 X2 = -4,35 kNm;
 X3 = -35,34 kNm
Diagramas Finais:
PROGRAMA SALT –Diagrama de Momentos
PROGRAMA SALT – Diagrama de Momentos Torsores e de Cortantes
 5) Resolver a treliça hiperestática da figura, cujas barras
têm, todas, a mesma área.
 Trata-se de uma treliça uma vez hiperestática internamente. O
Sistema Principal está representado na figura da direita. Poderíamos
ter rompido outra barra no Sistema Principal.
Diagramas no Sistema Principal
 Temos, então:
 EA d10 =  (N1 N0 l) = 2 P a (1 + SQRT(2))
 EA d11 =  (N1N1 l) = 4 a (1 + SQRT(2))
 X1 = - d10 / d11 = - P/2
 Esforços Finais: N = N0 + N1 X1 = N0 – (P/2) X1

 6) Obter, pelo Método das Forças, os diagramas
solicitantes na estrutura representada na figura, para uma
diminuição uniforme de temperatura de 40 °C em toda a
estrutura.
 Dados: Viga: J = 0,045 m4; A = 0,3000 m2; E = 21 GPa
 Tirante: A = 0,0005 m2; E = 210 GPa
  = 10-5 / °C
Sistema Principal e Hiperestáticos
Efeitos no Sistema Principal – X1 =1
 Fx = 0  HA = - HB
 Fy = 0  VA + VB = -1
MCrot = 0  HB = 0  HA = 0
 MA = 0  15 X1 + 6 VB – 8 HB = 0  VB = -15/6 = -2,5 kN
 VA = -1 + 2,5 = 1,5 kN
 Desprezando a deformação por esforço cortante, temos:
 d11 = (1/EvJv) (9 x 9 x 6/3 + 9 x 9 x 9/3) + (1/ETAT) (2,5 x 2,5 x 8) =
 = 405 / (21 x 106 x 0,045) + 50 / (210 x 106 x 0,0005) =
 = 4,29 x 10-4 + 4,76 x 10-4 = 9,05 x 10-4
 Variação Uniforme de Temperatura:
 Todas as barras: t = tg = -40 °C
 Como todas as barras têm inércia constante:
 d1t =  tg  N1 dx = 10-5 x (-40) x (-2,5) x 8 = 8,0 x 103

 Cálculo do Hiperestático: 9,05 x 10-4 X1 + 8,0 x 103 = 0
 X1 = - 8, 84 kN
 Diagramas Finais:
Exercício de casa
 Resolver o problema anterior adotando o seguinte
Sistema Principal:
d11 = 1,45 x 10-4 d1t = - 3,2 x 10-3 X1 = 22,10 kN
