AULA 3 - PRÉ-TRATAMENTO

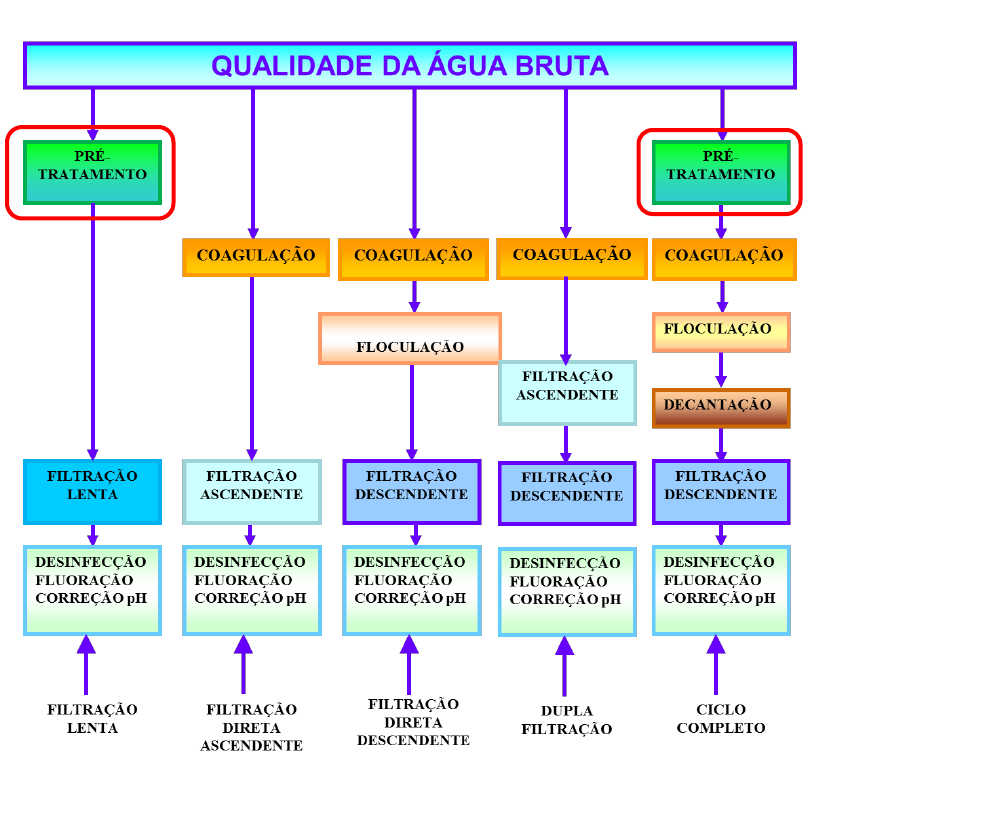

PRÉ-TRATAMENTO
1. DECANTAÇÃO
2. PRÉ-FILTRAÇÃO
3. GRADEAMENTO
4. AERAÇÃO


1. PRÉ-TRATAMENTO COM DECANTAÇÃO:
• Utilizado em mananciais cujas nascentes são próximos a montanhas (países andinos)
 épocas chuvosas  picos de SS e turbidez  inviabiliza o funcionamento da ETA.
• Possibilita a sedimentação de partículas de tamanho da ordem de 1 mm
• A água captada é conduzida a um lago com TDH > 2 meses.
• Dependendo do TDH  remoção considerável de bactérias, protozoários, e outros
organismos.
• Tem a vantagem de poder isolar a água bruta, protegendo-a contra descargas
acidentais no manancial.
• Entretanto, com a clarificação da água e a penetração de luz  se houver nutrientes
(N, P) na água, pode desencadear o processo de eutrofização.

 Maquete da ETA – Águas do Cávado Portugal

 Reservatórios de água bruta Captação

2. PRÉ-FILTRAÇÃO
Pré-Filtração Dinâmica em Pedregulho
• Usada para remover impurezas ou
• Usada para amortecer picos de turbidez ou de Sólidos Suspensos (SS)
• Substancial remoção de microrganismos coliformes totais e fecais (80 a 90%)




DECANTAÇÃO
Esquema de uma Unidade de Pré-filtração Dinâmica em Pedregulho

Meio granular, sob o qual situa-se um sistema de drenagem, geralmente constituído por tubos
perfurados. Nessa unidade, uma parcela da vazão afluente escoa superficialmente e outra
infiltra, sendo coletada e encaminhada para unidades subsequentes.
Previsão de uma caixa de recepção da parcela de água que escoa superficialmente, a qual deve
ser recirculada.


Esquemas de Diferentes Unidades de Pré-Filtração

Di Bernardo et al. (1999)


(Di Bernardo et al., 1999)
Representação da Filtração em Múltiplas Etapas - FiME

(Di Bernardo et al., 1999)

3. GRADEAMENTO
 Impede a entrada de suspensões grosseiras na ETA (materiais que flutuam), que
causam desgastes nas bombas e outras instalações.
 Deve ser localizado na captação.
 O gradeamento é composto por grades metálicas, paralelas, de mesma espessura e
igualmente espaçadas.
 O espaçamento entre as grades é escolhido em função do material que se deseja reter
e dos equipamentos a proteger.
 Grades grosseiras  4 a 5 centímetros de espaçamento
 Grades médias  2,5 centímetros de espaçamento
 Grades finas  de 1 a 2 centímetros
 Grades ultrafinas  0,3 a 1 cm
 Também podem ser usadas telas.

 Grade fixa Grade removível


Grade auto-limpante
Grade de Canal Basculante e Auto-Limpante - dispositivo de peneiramento auto-limpante que
fica no canal e utiliza elementos de filtragem singular, projetado para remover
automaticamente uma ampla gama de sólidos flotantes e suspensos de água.

• as barras podem ser instaladas na vertical ou inclinadas
• inclinação com a horizontal:
 45 a 60º (limpeza manual)
 60 a 90º, mais comum 75 a 85º (limpeza mecânica)
• Velocidade de passagem nas grades:
 Vmáx = 1,20 m/s (vazões máximas)
 Vméd = 0,60 m/s (vazões médias)
 Vmín = 0,40 m/s





4. AERAÇÃO
DEFINIÇÃO: Processo pelo qual uma fase gasosa – normalmente o ar – e a água são colocadas
em contato estreito com a finalidade de transferir substâncias voláteis da água para o ar e
substâncias solúveis do ar para a água, de forma a obter-se o equilíbrio satisfatório entre os
teores das mesmas.
OBJETIVOS:
1. Remoção de gases dissolvidos em excesso nas águas e também de substâncias
voláteis, a saber:
• Gás carbônico em teores elevados que torna a água agressiva;
• Gás sulfídrico que provoca sabor e odor desagradáveis à água;
• Substâncias aromáticas voláteis, causadoras de odor e sabor;
• Excesso de cloro e metano (odor e sabor)
2. Introdução de gases na água
• Oxigênio para oxidação de compostos ferrosos e manganês;
• Aumento dos teores de oxigênio dissolvidos na água.
APLICABILIDADE
• Águas com carência (O2) ou excesso de gases (CO2, H2S – gás sulfídrico) e substâncias
voláteis intercambiáveis, ferro facilmente oxidável.
• Geralmente, o processo se aplica em águas que não estão em contato com o ar:
• Águas subterrâneas (poços);
• Águas captadas em galerias de infiltração;
• Águas provenientes de partes profundas de grandes represas.
FUNDAMENTAÇÃO TEÓRICA
Fatores intervenientes na troca gasosa entre ar/água ou água/ar:
• Material volátil
• Temperatura
• Pressão parcial do gás na atmosfera do aerador
• Resistência específica à transferência
• Turbulência
• Tempo de exposição
• Relação área de transferência/volume do líquido
Velocidade de transferência de um gás:



Co = concentração inicial do gás (t = 0)
Cs = concentração de saturação
Ct = concentração no tempo t
KL = coeficiente de transferência
A = área através da qual ocorre a transferência
V = volume da água

AERADOR DE CASCATA
• Indicado para remoção de CO2 e substâncias voláteis
• Pequenas vazões
• Taxa de aplicação de 800 a 1000 m3/m2.d (cálculo sobre a área de maior projeção)
• Reduções de CO2 entre 20 e 45%
Determinam a concentração de
saturação do gás ou o valor de
equilíbrio

t
V
A
K
L
L
eCoCsCtCsIntegrandoCtCs
V
A
K
t
C .
)()()(




• Plataformas circulares ou retangulares
• Espaçamento entre plataformas: 0,25 a 0,50 m
• Altura total de queda  0,75m até 3 m


Aerador de Cascata

AERADOR DE TABULEIRO
• Mais indicados para adição de O2 e oxidação de compostos ferrosos ou manganosos.
• Três a nove tabuleiros ou bandejas distanciadas entre si de 0,30 a 0,75 m
• Camada de coque (carvão) que oferece superfície de contato e concorre para acelerar
as reações de oxidação.
• Remoção de até 90% de CO2
• Taxa de aplicação: 540 a 1630 m3/m2.d.

Aerador de Tabuleiro

Aerador de Tabuleiro


AERADORES DE REPUXO
• São os mais eficientes para intercâmbio de gases e substâncias voláteis.
• Para grandes instalações. 270 a 815 m3/m2.dia.
• Remoção de CO2 superior a 70%.
• Compreendem tubulações sobre um tanque de coleta de água dotadas de uma série
de bocais de aspersão. A água, distribuída uniformemente pelos bocais, sai através dos
mesmos com uma velocidade alta em função da pressão inicial (carga hidráulica).
• Pressão da água: 2 a 7 m  P = f(altura que se deseja p/ o jato, tempo de exposição).
• Tempo de exposição: elevação e queda (Jato vertical)

Azevedo Netto
Fórmulas hidráulicas (aeradores verticais):
 Altura de elevação:

 Vel. de saída do bocal:


 Área do bocal :

 Tempo de exposição: Aerador vertical

Cv = coeficiente de velocidade do bocal (0,80 a 0,95)
H = carga hidráulica total do bocal (pressão de água, m)
q = vazão em cada bocal
g = aceleração da gravidade (9,81 m/s2)
T = tempo de exposição = tempo de elevação + tempo de queda
Para aeradores de repuxo não verticais, t:

 α = ângulo de saída do aspersor coma horizontal

EXERCÍCIO
Dimensionar um aerador de repuxo vertical para atender uma ETA cuja vazão é de 50 L/s. Este
será instalado em um tanque e composto por um tubo em “U” de 150 mm (6”), dotado de 6
bocais em cada ramo (total de 12 bocais). A pressão na tubulação será de 4,5 metros. Adotar
espaçamento entre os bocais de 0,75 m.



HCh v 
2
HgCV V  20
0V
q
S 
g
V
T 0
2

g
H
senCt V


2
2 
AERADOR TIPO DIFUSOR
• Consistem em tanques retangulares, nos quais se instalam tubos perfurados, placas ou
tubos porosos difusores que servem para distribuir ar em forma de pequenas bolhas.
• Essas bolhas tendem a flutuar e escapar pela superfície da água. Para aumentar o
tempo de contato, faz-se a água avançar em fluxo espiral ao longo do tanque.
• Para tanto, os difusores são posicionados junto a uma das paredes do tanque.


Tanque de aeração Difusores

Parâmetros de projeto do tanque de aeração:
• Relação comprimento/largura < 2 (NBR 12216)
• Profundidade do tanque: 2,5 a 4,0 metros (NBR 12216)
• O comprimento é calculado considerando o tempo de permanência que varia de 10 a
30 minutos. (a NBR 12216 recomenda no mínimo 5 min)
• Quantidade de ar para operação: 75 a 1125 L de ar/m3 de água aerada.
