Cálculo de Demanda em Instalação Industrial
Cálculo de Demanda em Instalação Industrial

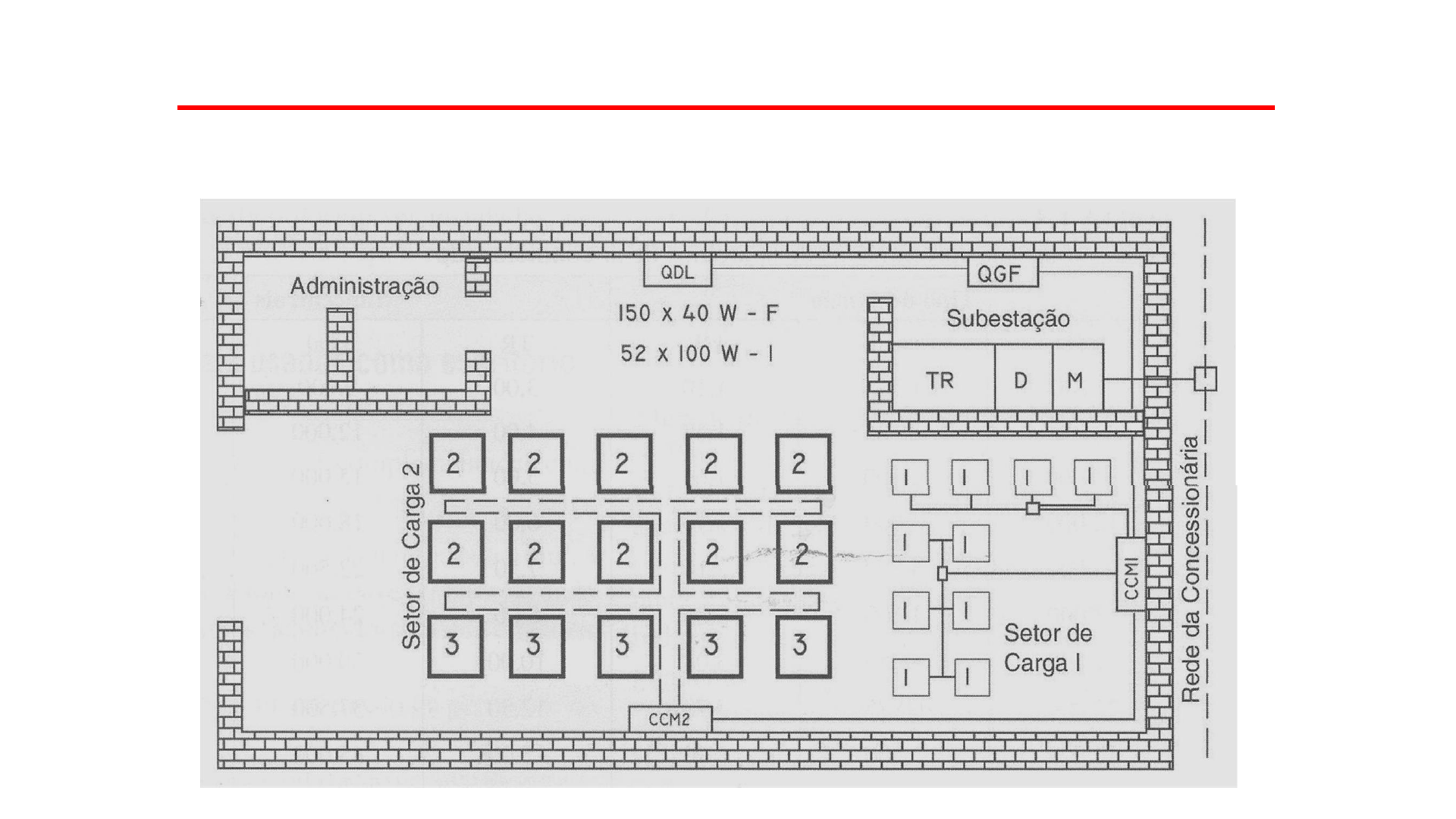

Determinar as demandas dos CCM1, CCM2, QDL e QGF e a potência necessária do transformador da subestação. Todos os motores são de indução, rotor em gaiola e de IV polos.
Dados: (1) Motores de 75 cv;
 (2) Motores de 30 cv e
 (3) Motores de 50 cv.
Considerar os seguintes dados para os motores:
75 cv : fp = 0,86 ; n = 0,92
30 cv : fp = 0,83 ; n = 0,90
50 cv : fp = 0,86 ; n = 0,92
O fator de potencia das lâmpadas de descarga presentes no QDL é 0.95
Inicialmente, determina-se a demanda máxima individual de cada equipamento motor, multiplicando a sua potencia nominal (em cv ou HP) pelo fator de utilização.
A demanda usada para fins de dimensionamento do circuito do motor é aquela absorvida pela rede (entrada), calculada em kVA. Dessa forma, deveremos fazer uso do rendimento e do fator de potencia atribuído ao motor.
Cálculo de Demanda em Instalação Industrial
η = Psaida / Pentr
Pentr = Psaida / η
Mas a potencia de saída do motor (que aciona a carga) é, em geral fornecida em cv (ou HP). É o valor da potencia nominal.
Então com o fator de utilização (fu ) conhecido, calculamos a demanda máxima na saída do motor.
Dmax(saida) = fu * Pnom (cv)
Convertendo para kW, tal demanda será :
Dmax(saida) = fu *Pnom * 0.736 (kW)
Cálculo de Demanda em Instalação Industrial
Desta forma, a demanda, em kW, na entrada do motor (absorvida pela rede elétrica) será:
Dmax,entr = Dmax,saida / η = (fu *Pnom * 0.736)/η (kW)
Como o interesse maior é na demanda calculada em kVA, devemos fazer uso do fator de potencia.
 Dmax,entr = (fu *Pnom * 0.736)/(η*cosø) (kVA)
Cálculo de Demanda em Instalação Industrial
Cálculo de Demanda em Instalação Industrial
A Demanda do Quadro de Distribuição Geral é obtida somando-se as demandas concentradas nos quadros de distribuição parciais (CCM´s e QDL)
Cálculo de Demanda em Instalação Industrial
