UFRJ
LISTA 1 - CIRCUITOS CC
Professor: Elkin Ferney
Monitor: Renan Lombardo

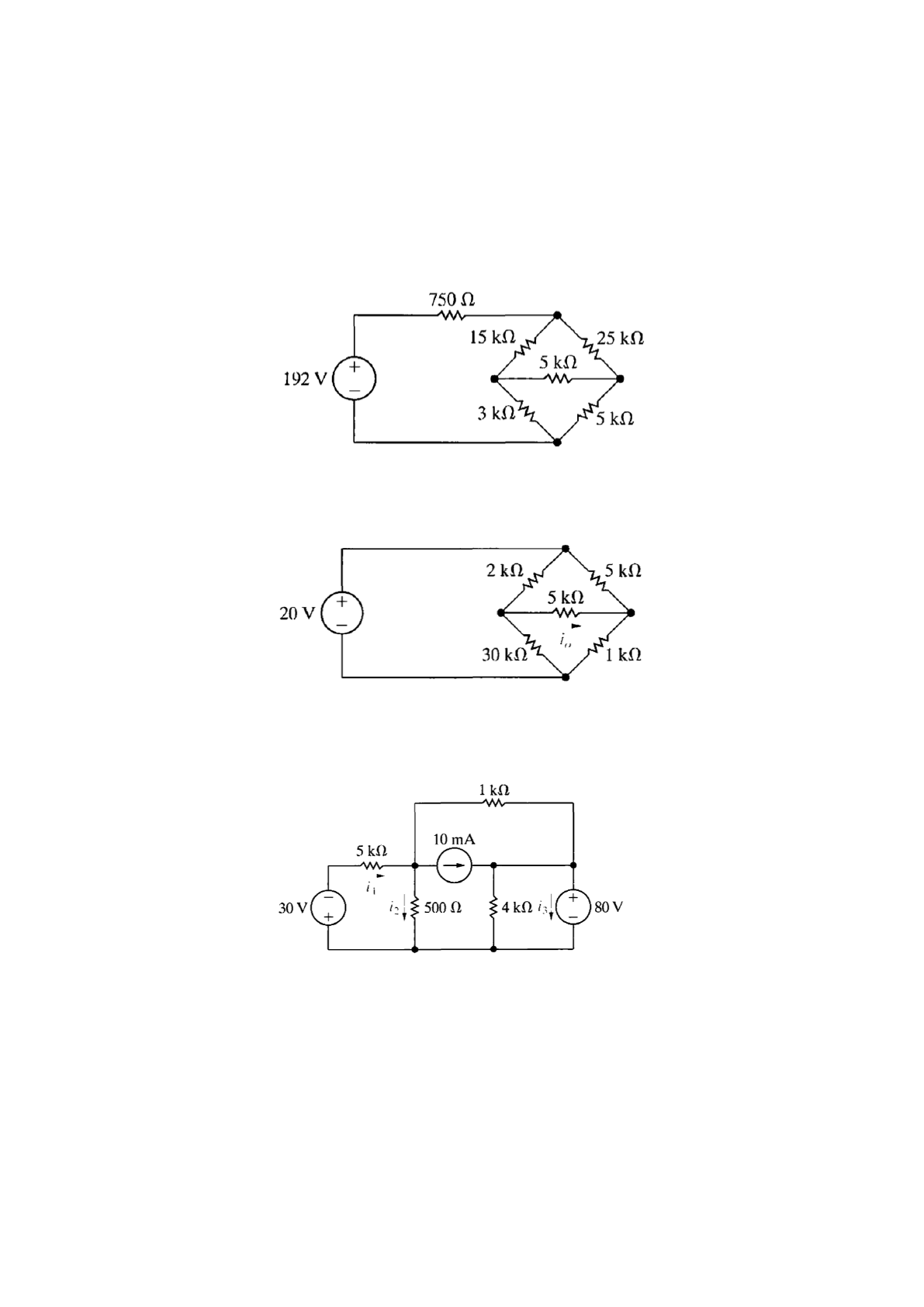

1. Determine a potência dissipada no resistor de 3kΩ no circuito abaixo.





















2. Utilizando Análise Nodal determine o valor da corrente i0 no circuito abaixo.





















3. Para o circuito abaixo, faça o que se pede:























a) Utilizando Análise Nodal, determine as correntes i1, i2 e i3.

b) Verifique sua solução do item a) mostrando que a potência dissipada no circuito é igual
a potência gerada.
UFRJ 2016.1
4. Faça o que se pede nos itens a seguir:






















a) Utilize Análise de Malhas para determinar v0.
b) Determine a potência fornecida pela fonte dependente.
5. Para o circuito abaixo, faça o que se pede:
a) Utilize Análise de Malhas para determinar quais fontes do circuitos estão gerando
potência.
b) Determine a potência dissipada no circuito.
6. Considerando que lhe pediram para determinar a potência dissipada no resistor de 1kΩ,
responda:
a) Qual método de análise de circuitos você recomendaria? Por quê?
b) Use o método recomendado por você para determinar a potência no resistor de 1kΩ.
c) Você mudaria sua recomendação caso lhe pedissem para determinar a potência
desenvolvida pela fonte de 10mA?
d) Determine a potência fornecida pela fonte de 10mA.
UFRJ 2016.1
7. Para esta questão considera o circuito dado na questão anterior.
Um resistor de 4kΩ é colocado em paralelo à fonte de 10mA. Considere que lhe pediram
para determinar a potência desenvolvida pela fonte de corrente.
a) Qual método de análise de circuitos você recomendaria neste caso. Por quê?
b) Determine a potência desenvolvida pela fonte de corrente.
8. Determine o Equivalente de Thévenin e Norton nos circuitos a seguir para os terminais a-b.
Determine-os separadamente, não faça transformação de fonte para transformar o
Equivalente de Thévenin no Equivalente de Norton e vice-versa.
a) b)
c ) d)
9. O Equivalente de Thévenin também pode ser determinado através de medidas feitas em um
par de terminais em que se tenha interesse. Considere que essas medidas foram feitas nos
terminais a-b do circuito a seguir:
- Quando um resistor de 20Ω é conectado aos terminais a-b, a tensão medida é de 100V.
- Quando um resistor de 50Ω é conectado aos terminais a-b, a tensão medida é de 200V.
Determine o Equivalente de Thévenin do circuito em relação aos terminais a-b.
UFRJ 2016.1
10. Resolva:
a) Questão 2 por Análise de Malhas;
b) Item a) da Questão 3 por Análise de Malhas;
c) Questão 4) através da Análise Nodal.
11. Determine VA:
12. Determine a potência fornecida pela fonte de 2A no circuito a seguir utilizando Análise Nodal.
13. Utilizando Análise de Malhas, determine a potência da fonte de 2,2V.
