Profº Túlio de Almeida
Pesquisa Operacional II

LISTA DE EXERCÍCIOS 1 – TEORIA DOS GRAFOS E OTIMIZAÇÃO EM REDES

QUESTÕES PARA DISCUSSÃO


Q1 Defina matematicamente um grafo.

Q2 Quais são os problemas possíveis, no que se
refere aos objetivos (maximização ou minimização),
quando se otimiza uma rede?

Q3 Como é o problema do Caixeiro Viajante? Como
este pode ser aplicado em problemas atuais?

Q4 Como é o problema do Carteiro Chinês? Como
este pode ser aplicado em problemas atuais?

Q5 Como pode ser obtida uma Árvore Geradora
Mínima? Quais aplicações esta pode ter? Cite
exemplos.

Q6 Quais as diferenças entre o algoritmo de Prim e o
algoritmo de Kruskal?

Q7 Quando se deve obter um caminho mínimo? Quais
variáveis podem ser analisadas em problemas desta
característica?

Q8 Explique os passos do algoritmo de Dijkstra.

Q9 Explique os passos do algoritmo de Floyd.

Q10 Quais são as diferenças entre os objetivos nos
algoritmos de Dijkstra e Floyd?

Q11 Em quais tipos de problemas deve-se analisar o
Fluxo Máximo de uma rede? Cite exemplos.

Q12 Explique os passos do Algoritmo de Ford-
Fulkerson.

Q13 Qual a função do Algoritmo PERT/CPM?

Q14 Quais são as informações obtidas por meio do
algoritmo PERT e do algoritmo CPM, separadamente?

Q15 Explique os passos do Algoritmo PERT/CPM.


EXERCÍCIOS DE FIXAÇÃO

E1 A seguir encontra-se a tabela de idades dos alunos
de uma turma.
19 anos 21 anos 23 anos 25 anos
Alberto
Bernardo
Carlos
Davi
Eduardo
Fábio
Gabriel
Heitor

Desenhe a representação gráfica dos seguintes
grafos:
a. G1 = (X1, U1), no qual X1 é o conjunto dos alunos e
U1 = {(x,y) / x é mais jovem que y}
b. G2 = (X2, U2), no qual X2 é o conjunto dos alunos e
U2 = {(x,y) / x tem a mesma idade que y}
c. Imagine que uma pessoa tem 3 calças e 4 blusas.
Desenhe a representação do grafo G3 que mostre as
combinações de roupas possíveis.

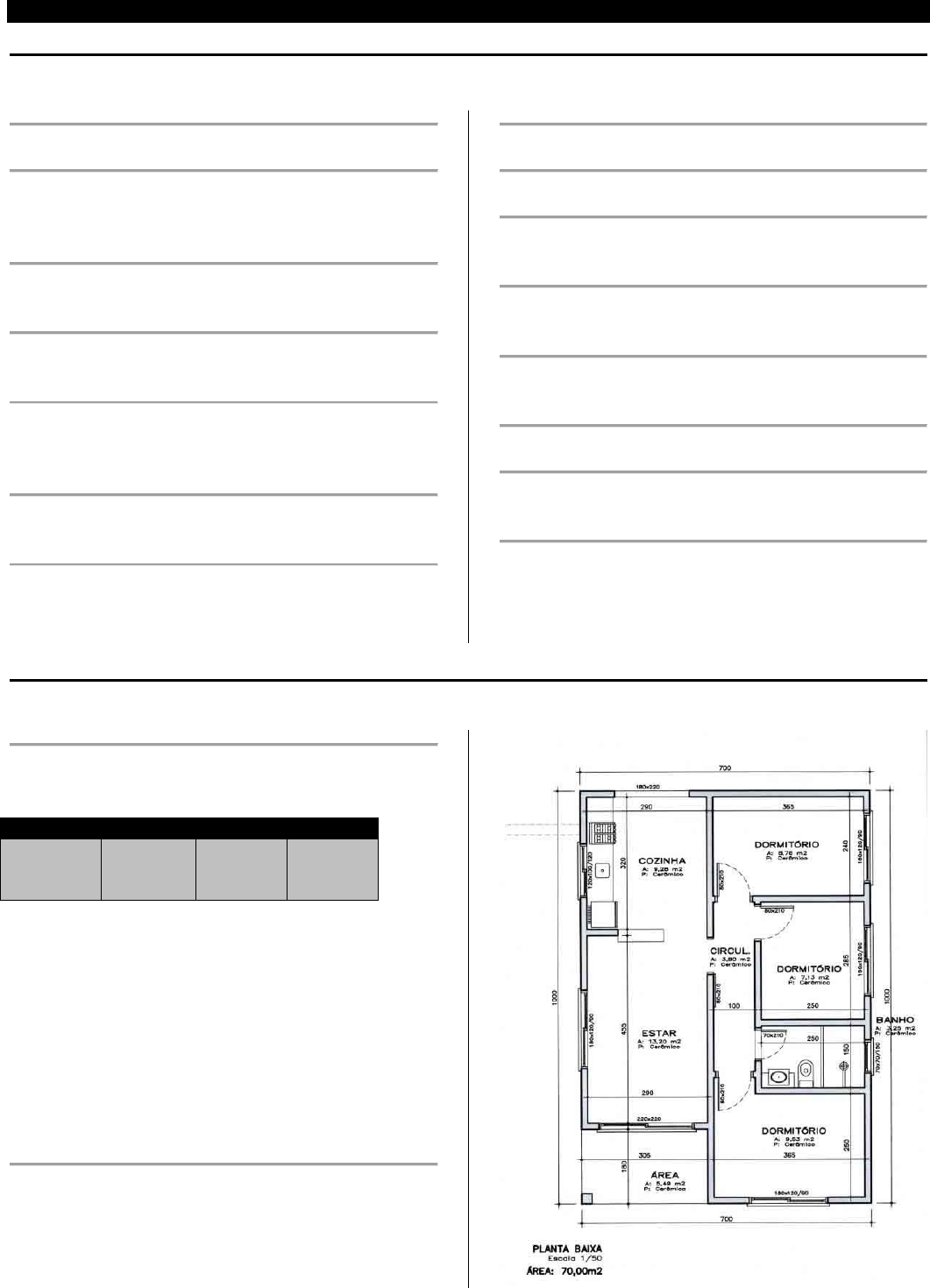

E2 Desenhe os grafos que representem as situações
a seguir.
a. Planta Baixa

Profº Túlio de Almeida
Pesquisa Operacional II


b. Labirinto


c. Pontes de Acesso em uma Ilha


E3 Para os exercícios E1 e E2, classifique os grafos
em orientados e não-orientados.

E4 Considere o seguinte grafo orientado.

a. Encontre um caminho direto entre o nó A e o
nó F, e em seguida, encontre três outros caminhos
entre os nós A e F, desconsiderando a orientação dos
arcos.
b. Encontre três ciclos orientados, e em seguida,
identifique um ciclo não-orientado que inclua todos os
nós
c. Identifique um conjunto de arcos (arestas) que
formem uma árvore

E4 Obtenha a matriz de adjacências para os grafos a
seguir:
a.

b.

c.

d.


E5 Para as redes do exercício E4, calcule utilizando o
Algoritmo de Dijkstra, o caminho mais curto entre os
vértices mais extremos (esquerda e direita).

E6 Para as mesmas redes do exercício E4, calcule o
caminho mínimo entre todos os vértices utilizando o
Algoritmo de Floyd.

E7 Continuando nas redes do E4, obtenha utilizando o
algoritmo PERT/CPM:
a. A duração total de cada projeto
b. O caminho crítico
Profº Túlio de Almeida
Pesquisa Operacional II

c. As atividades que apresentam folga

E8 Seja a matriz de distâncias a seguir, determine a
árvore geradora mínima.


PROBLEMAS E APLICAÇÕES

P1 O serviço de Parques Nacionais planeja fomentar o
turismo em uma área inexplorada.
Foram designados quatros acesso automobilísticos
para a área. Estes lugares e as distâncias entre
eles (em milhas) estão listados na tabela a seguir. A
fim de infligir o mínimo de danos ao meio ambiente, o
Serviço de Parques deseja minimizar a extensão das
rodovias necessárias a propiciar o acesso desejado.
Resolva o problema.
 Entrada
do
Parque
Cataratas
Selvagens
Rocha
Majestosa
Ponto
de
Ocaso
O
Prado
Entrada
do Parque
0 7,1 19,5 19,1 25,7
Cataratas
Selvagens
7,1 0 8,3 16,2 13,2
Rocha
Majestosa
19,5 8,3 0 18,1 5,2
Ponto de
Ocaso
19,1 16,2 18,1 0 17,2
O Prado

25,7 13,2 5,2 17,2 0

P2 A figura a seguir mostra dutos que ligam poços de
gás natural no mar com um ponto de entrega perto da
praia. O poço 1 encontra-se mais perto da praia e ele
está equipado com capacidade suficiente para
armazenar a produção dos oito poços. Determine
a rede mínima de dutos que vinculem os poços com o
ponto de entrega.


P3 Usando a figura anterior, considere agora que os
poços podem ser divididos em dois grupos: um grupo
de pressão elevada, poços 2, 3, 4 e 6, e outro
grupo de pressão baixa, poços 5, 7, 8 e 9; e que,
devido a diferença de pressão, não é possível fazer
uma conexão. Determine a rede mínima de dutos que
ligam esses poços com o ponto de entrega, se os dois
grupos devem estar conectados com o ponto de
entrega através do poço 1.

P4 Uma empresa de telefonia móvel dá serviço a seis
áreas geográficas. As distâncias por satélite (em
quilômetros) entre as seis áreas encontram-se na
figura a seguir. A empresa precisa determinar as
rotas de mensagem mais eficientes entre cada par de
áreas da rede.
Profº Túlio de Almeida
Pesquisa Operacional II



P5 A madeireira Wirehouse realizara uma tala de
árvores em oito zonas da mesma área.
Para isso deve desenvolver um sistema de
caminhos de terra para ter acesso a qualquer zona
desde qualquer outra. A distância (em milhas) entre
cada par de zonas se encontra na tabela a seguir.
Resolva o problema de tal forma a efetuar o
mínimo dano à natureza.
 1 2 3 4 5 6 7 8
1 - 1,3 2,1 0,9 0,7 1,8 2,0 1,5
2 1,3 - 0,9 1,8 1,2 2,6 2,3 1,1
3 2,1 0,9 - 2,6 1,7 2,5 1,9 1,0
4 0,9 1,8 2,6 - 0,7 1,6 1,5 0,9
5 0,7 1,2 1,7 0,7 - 0,9 1,1 0,8
6 1,8 2,6 2,5 1,6 0,9 - 0,6 1,0
7 2,0 2,3 1,9 1,5 1,1 0,6 - 0,5
8 1,5 1,1 1,0 0,9 0,8 1,0 0,5 -

P6 Uma fábrica ganhou um contrato para produzir
embalagens. O contrato é de 4 anos e não se espera
que seja renovado. O processo de produção
requer uma máquina especial que a fábrica ainda
não tem. Pode-se comprar a máquina, fazer sua
manutenção durante os 4 anos do contrato e depois
vendê-la a um preço residual, ou substituí-la no final
de cada ano por um modelo novo. Os novos
modelos requerem menos manutenção do que os
antigos. O custo líquido de operação estimado (preço
de compra da máquina, adicionando ao custo de
manutenção e subtraído ao valor da retoma) para
se comprar uma máquina no início do ano i e dá-la
como retoma no início do ano j é dado na tabela
a seguir (valores expressos em unidades
monetárias).
Determine uma política de substituição que
minimize o custo total de operação da máquina
durante a vigência do contrato.

 1 2 3 4 5
1 - 12 19 33 49
2 - - 14 23 38
3 - - - 16 26
4 - - - - 13

Onde i é linha e j coluna.

P7 No problema anterior, formule um problema de
programação linear que otimize a política de
substituição desejada.

P8 Diga se as matrizes de distâncias e de rotas,
a seguir, representam as distâncias mínimas e as
rotas entre cada par de vértices. Caso afirmativo,
determine as distâncias mínimas e rota entre os
vértices 3 e 5, 4 e 2, e 2 e 4. Caso contrário, continue
com o algoritmo até a última iteração.

54321

















01432
40543
23054
32105
12210
5
4
3
2
1
D5


54321


















54111
14111
55355
34324
55221
5
4
3
2
1
R 5


P9 Quatro fábricas se dedicam à produção de quatro
tipos de brinquedos. A tabela a seguir mostra os
brinquedos que cada fábrica pode produzir.
Fábrica Brinquedos
1 1, 2, 3
2 2, 3
3 1, 4
4 3, 4

Todos os brinquedos precisam da mesma
quantidade de mão de obra e o mesmo material
por unidade. As capacidades diárias das quatro
fábricas são 250, 180, 300 e 100 brinquedos,
respectivamente. As demandas diárias para os quatro
brinquedos são 200, 150, 350 e 100,
respectivamente. Determine os programas de
produção das fábricas que podem satisfazer melhor
as demandas dos quatro brinquedos.

P10 Um alimento para galinhas deve ser
transportado em caminhões de três depósitos a
quatro granjas avícolas. Alguns dos depósitos não
podem fazer envios diretamente a algumas granjas.
As capacidades das outras rotas estão limitadas
pelo número de caminhões disponíveis e o número
Profº Túlio de Almeida
Pesquisa Operacional II

de viagens que fazem diariamente. A tabela a seguir
mostra as quantidades diárias da oferta nos depósitos
e da demanda nas granjas (em milhares de libras). As
quantidades nas células da tabela especificam as
capacidades diárias das rotas associadas. Determine
o programa que satisfaz a maior demanda. O
programa proposto satisfaz toda a demanda nas
granjas?
Granja
S
il
o

 1 2 3 4
1 30 5 0 40 20
2 0 0 5 90 20
3 100 40 60 40 200
 200 10 60 20

P11 No problema das galinhas, suponha que está
permitido os transbordos entre os depósitos 1 e 2 e
os depósitos 2 e 3. Suponha também que o
transbordo está permitido entre as granjas 1 e 2, 2
e 3, e 3 e 4. A capacidade máxima diária nas
rotas de transbordo é de 50 (mil). Qual será o efeito
do transbordo nas demandas não satisfeitas nas
granjas?

P12 Determinar o fluxo máximo F da fonte s ao
destino t na rede a seguir, onde os números ao lado
dos arcos representam suas capacidades.


P13 Uma companhia possui três campos de
petróleo, duas refinarias e dois centros de
distribuição. Uma greve de empresas de
transporte tem reduzido a capacidade da empresa
de enviar petróleo para suas refinarias e para
enviar seus produtos derivados. As capacidades
atuais de distribuição se encontram nas tabelas a
seguir (em milhares de barris de petróleo e
refinados). A empresa deseja determinar quantas
unidades enviar de cada campo de petróleo a
cada refinaria e de cada refinaria para cada centro
de distribuição de tal forma de maximize o número
total de unidades que chegam aos centros de
distribuição.
 Refinaria
Campo R1 R2
C1 6 7
C2 5 4
C3 7 3

 Centro de
Distribuição
Refinaria D1 D2
R1 15 8
R2 6 6

P14 Para um projeto de fábrica, foi feita uma relação
com as atividades, tempo de duração e suas
respectivas dependências:
Atividades Duração
(semanas)
Antecessoras
Imediatas
A Estudo inicial do projeto
do produto
12 -
B Estudo preliminar de
tecnologia de processo
10 -
C Pesquisa de
capacitação dos
fornecedores
8 -
D Projeto de modificação
do layout
14 B
E Redesenho preliminar
de layout
6 C
F Redesenho preliminar
do produto
18 A, B
G Projeto de máquinas
especiais
11 D, E
H Integração dos
fornecedores
21 E
I Projeto final de produto,
processo e layout
7 F, G

De acordo com o quadro apresentado e fazendo uso
de PERT/CPM, obtenha:
a. A rede associada do projeto
b. A duração do projeto
c. O caminho crítico (atividades gargalo)

P15 Para um processo de publicação de um livro, foi
feita uma relação com as atividades, tempo de
duração e suas respectivas dependências:
Atividades Duração
(semanas)
Antecessoras
Imediatas
A Revisão do
manuscrito pela
editora
3 -
B Preparação de
páginas de amostra
2 -
C Projeto gráfico da
capa do livro
4 -
D Preparação da arte-
final
3 -
E Aprovação do autor
para o manuscrito
editado e para as
páginas amostra
2 A, B
F Diagramação do livro 4 E
G Revisão das provas
diagramadas pelo
autor
2 F
H Revisão da arte-final
pelo autor
1 D
Profº Túlio de Almeida
Pesquisa Operacional II

I Produção dos clichês 2 G, H
J Produção e
encadernação do
livro
4 C, I

De acordo com o quadro apresentado e fazendo uso
de PERT/CPM, obtenha:
a. A rede associada do projeto
b. A duração do projeto
c. O caminho crítico (atividades gargalo)



DESAFIOS

D1 Apresente o modelo matemático (Programação Linear) e aplique a um exemplo, para os problemas:
Observação: Para pesquisar.
a. Caixeiro Viajante
b. Carteiro Chinês
c. Caminho Mínimo
d. Fluxo Máximo

D2 A rede representa cidades e as rodovias entre elas. Utilizando os Algoritmos de Dijkstra, Floyd e Kruskal
obtenha:



a. O menor caminho entre os nós 1 e 11
b. O caminho mínimo entre qualquer par de vértices
c. A árvore geradora mínima

D3 A LCL Bicicletas Ltda. é uma empresa fabricante de bicicletas que possui três fábricas localizadas no Rio de
Janeiro, em São Paulo e em Belo Horizonte. A Produção da empresa deve ser entregue em Recife, Salvador e
Manaus. Considerando os custos de transporte unitários, a capacidade de produção das fábricas e a demanda dos
centros consumidores ilustrados na tabela, determine quanto deve ser produzido e entregue por fábrica em cada
centro consumidor, de forma a minimizar os custos de transporte.
Fábrica/Centro
Consumidor
Recife Salvador Manaus Capacidade
Rio de Janeiro 25 20 30 2000
São Paulo 30 25 25 3000
Belo Horizonte 20 15 23 1500
Demanda 2000 2000 1000

D4 As atividades necessárias para a construção de uma nova casa estão descritas na tabela a seguir:
Atividade Predecessoras Duração
(dias)
A: Limpar o local _ 1
B: Trazer utilidades até o local _ 2
C: Escavar A 1
Profº Túlio de Almeida
Pesquisa Operacional II

D: Verter Fundação C 2
E: Encanamento Externo B,C 6
F: Arcabouço da casa em madeira D 10
G: Fiação elétrica F 3
H: Assentar assoalho G 1
I: Assentar telhado F 1
J: Encanamento interno E,H 5
K: Paredes externas I 2
L: Revestimento isolante externo F,J 2
M: Instalar janelas e portas externas F 2
N: Alvenaria L,M 4
O: Isolamento térmico de paredes e tetos G,J 2
P: Revestir paredes e tetos O 2
Q: Isolamento térmico do telhado I,P 1
R: Acabamento interno P 7
S: Acabamento externo I,N 7
T: Paisagismo S 3

Com estes dados responder às seguintes perguntas:
a. Construa o cronograma do projeto (gráfico de Gantt).
b. Construa a rede associada para o projeto.
c. Determine o prazo do projeto.
d. Determine o caminho crítico do projeto.
e. Determine a taxa de ocupação e as atividades com folga em cada gargalo da rede.

D5 Utilizando dos softwares Google Maps e TORA System, faça:
1. Pesquise 10 locais que tenham interesses em comum e relações entre si, como por exemplo:
i. Universidades/Centros Universitários em uma determinada região
ii. Empresas/Indústrias de um mesmo seguimento
iii. Fornecedores de uma determinada empresa/indústria
iv. Pontos de entrega de mercadorias(Centros de Distribuição)
v. Outros
2. Utilizando-se do Google Maps e outros meios de pesquisa, obtenha a Matriz de Adjacências entre cada uma
das 10 localizações de acordo com:
i. Distância percorrida
ii. Tempo
iii. Custo
3. Insira a matriz no Software Tora e aplique o Algoritmo de Floyd, a fim de se obter o menor caminho (rotas)
entre cada uma das localizações.
4. Escolha uma localização ótima para um centro de operações logísticas e elabore três rotas que otimizem o
sistema logístico.
