Prof. Esp. Thiago Pereira e Silva Projetos Mecânicos
EXERCÍCIOS PROJETOS MECÂNICOS

CURSO: Engenharia Mecânica DISCIPLINA: Projetos Mecânicos
PROFESSOR: Thiago Pereira e Silva

Exercícios

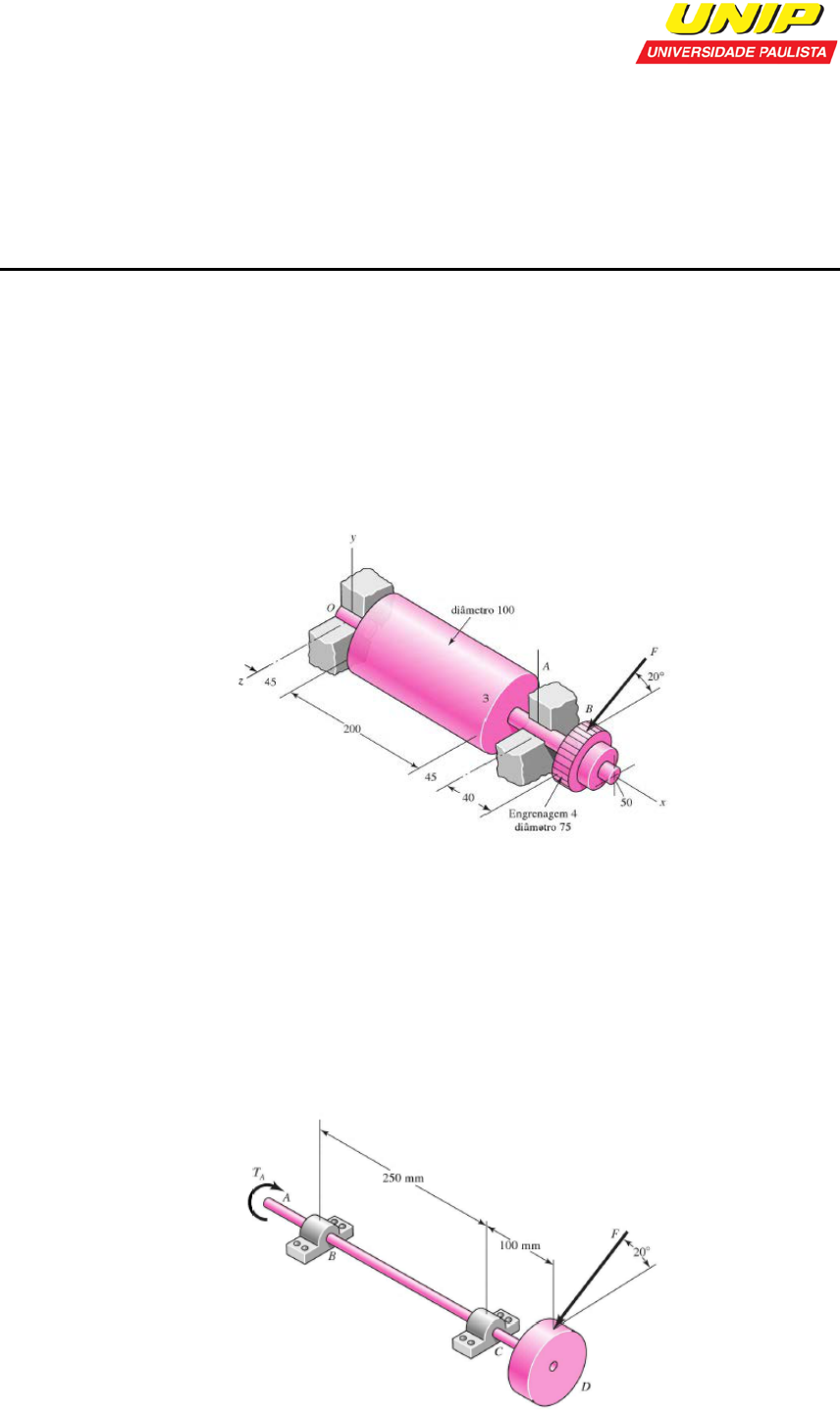

1) Um laminador industrial de engrenagens, mostrado na figura é movido a 300 rev/min por
uma força F atuando em um círculo de diâmetro primitivo de 75 mm. O rolo exerce uma
força normal de 5200 N/m de comprimento do rolo sobre o material sendo puxado. O
material passa sob o rolo. O coeficiente de fricção é de 0,40. Desenvolva os diagramas
de momento e de cisalhamento para o eixo, modelando a força do rolo como (a) uma
força concentrada no centro do rolo, e (b) uma força uniformemente distribuída ao longo
do rolo. Esses diagramas aparecerão em dois planos ortogonais.



2) Um eixo em rotação sólido de aço está simplesmente apoiado por mancais nos pontos B
e C e é movido por uma engrenagem (não mostrada) que se encaixa na engrenagem reta
em D, cujo diâmetro primitivo (de passo) é de 150 mm. A força F da engrenagem motora
atua em um ângulo de pressão de 20°. O eixo transmite um torque no ponto A de TA =
300 N.m. O eixo é de aço usinado com Sy = 420 Mpa e Sut = 560 MPa. Usando um fator
de segurança de 2,5, determine o diâmetro mínimo permissível do trecho de 10 in do eixo
com base em (a) uma análise estática de escoamento usando a teoria da energia de
distorção e (b) uma análise de falha por fadiga. Assuma os raios de filete pontiagudos nos
ressaltos de mancal para estimar os fatores de concentração de tensão.



Prof. Esp. Thiago Pereira e Silva Projetos Mecânicos
3) Um eixo é carregado em flexão e torção tal que Ma = 60 N.m, Ta = 40 N.m, Mm = 50 N.m
e Tm = 30 N.m. Para o eixo, Su = 700 MPa e Sy = 560 MPa, e um limite de endurança
completamente corrigido de Se = 210 MPa é assumido. Seja Kf = 2,2 e Kfs = 1,8. Com
um fator de segurança de 2,0, determine o diâmetro mínimo aceitável do eixo usando:
a) O critério DE-Gerber.
b) O critério DE-elíptico.
c) O critério DE-Soderberg.
d) O critério DE-Goodman.
Discuta e compare os resultados.
4) O eixo de aço simplesmente apoiado mostrado na figura abaixo é conectado a um motor
elétrico através de um acoplamento flexível. Determine o valor da velocidade crítica de
rotação do eixo.

5) Repita o problema 4, considerando para o eixo um diâmetro de 7 mm e um comprimento
de 500 mm.
6) Construa, para o sistema do problema 4, um gráfico mostrando a variação de n, com o
diâmetro do eixo entre 0,10 e 3,0 in.
7) Determine a rotação crítica do eixo de aço mostrado na figura abaixo.
















Prof. Esp. Thiago Pereira e Silva Projetos Mecânicos
8) Na figura está mostrado um rolo de amassamento movido por engrenagem que pareia
com um rolo livre abaixo. O rolo é projetado para exercer uma força normal de 5,25
N/mm de comprimento de rolo e uma tração de 4,2 N/mm sobre o material sendo
processado. A velocidade do rolo é de 300 ver/min, e é desejada uma vida de projeto de
30 000 h. Utilize um fator de aplicação de 1.2 e selecione um par de mancais de esferas
de contato angular da série 02 da tabela 11-2 para ser montado em 0 e em A Use mancais
do mesmo tamanho em ambas as localidades com uma confiabilidade combinada de, pelo
menos 0,92.


9) Um mancal de munhão completo possui um diâmetro de munhão de 25 mm, com uma
tolerância unilateral de 00,0375 mm. O orifício da bucha possui um diâmetro de 25,0375
mm e uma tolerância unilateral de 0,0075 mm. A razão l/d é unitária. A carga é de 1110
N E O MUNHÃO RODA A 1100 rev/min. Se a viscosidade média é de 0,055 12 Pa.s,
encontre a espessura mínima de filme, a perda de potência e o fluxo lateral para a
montagem de folga mínima.
10) A figura mostra um freio do tipo de aro interno tendo um diâmetro interno de aro de 300
mm e uma dimensão R = 125 mm. As sapatas tem uma largura de face de 37,5 mm e são
ambas acionadas por uma força de 2 kN. O coeficiente médio de fricção é 0,28.
(a) Encontre a pressão máxima e indique a sapata na qual ela ocorre.

11) Com base no exercício 10 calcule o torque de frenagem executado por cada sapata e
encontre o torque total de frenagem.
12) Com base no exercício 10 calcule as reações resultantes no pino de articulação.
