Fundação de Assistência e Educação – Faculdades Integradas Espirito-santenses
Unidade: Unidade de Engenharia Industrial Curso: Engenharia Mecânica
Disciplina: Mecânica Geral Professor: Pablo Altoé Amorim Nota:.......................

Nome do Aluno: ........................................................................... Turma: 4MA Data: 21/09/2016

1ª Questão: (2,5 pontos) Calcule o centróide do perfil abaixo.






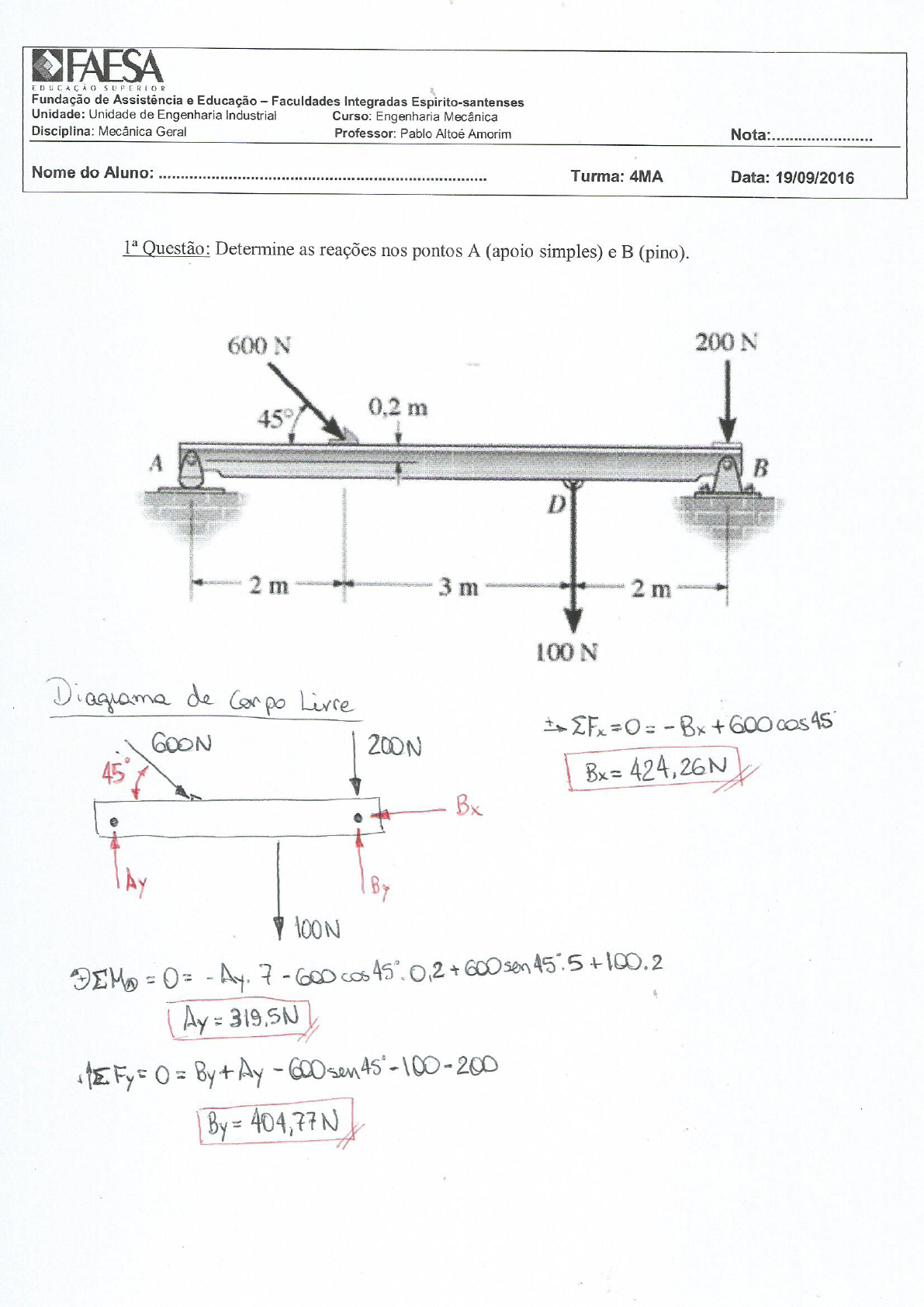

2ª Questão: (2,5 pontos) A barra está carregada conforme a figura abaixo e fixada por
um pino no ponto A e apoiada em um rolete no ponto B. Calcule as reações em A e B.
Desconsidere a espessura e o peso da barra.












400 mm
60 mm
380 mm
80 mm
20 mm
30 mm



3ª Questão: (2,5 pontos) A barra ACB está presa por um pino em A e ligado a outra
barra por um pino em C. Sendo as fixações da barra DC pinos, determine as reações em
A para o carregamento mostrado. Desconsidere a espessura e o peso da barra.




4ª Questão: (2,5 pontos) A haste está engastada em A e está sujeita as forças indicadas.
Determine as reações em A. Desconsidere a espessura e o peso da barra.



50°


Fundação de Assistência e Educação – Faculdades Integradas Espirito-santenses
Unidade: Unidade de Engenharia Industrial Curso: Engenharia Mecânica
Disciplina: Mecânica Geral Professor: Pablo Altoé Amorim Nota:.......................

Nome do Aluno: ........................................................................... Turma: 4MX Data: 21/09/2016

1ª Questão: (2,5 pontos) Calcule o centróide do perfil abaixo.




2ª Questão: (2,5 pontos) A barra está carregada conforme a figura abaixo e fixada por
um pino no ponto A e apoio simples em C. Calcule as reações em A e C. Desconsidere
a espessura e o peso da barra.




60 mm
15 mm 30 mm 10 mm
5 mm
10 mm
5 mm
10 mm



3ª Questão: (2,5 pontos) A barra AB está presa por um pino em A e um cabo em B.
Determine as reações em A e a tração do cabo BC. Desconsidere a espessura e o peso da
barra.





4ª Questão: (2,5 pontos) A haste está engastada em A e está sujeita as forças indicadas.
Determine as reações em A. Desconsidere a espessura e o peso da barra.



50°
60°


Fundação de Assistência e Educação – Faculdades Integradas Espirito-santenses
Unidade: Unidade de Engenharia Industrial Curso: Engenharia Mecânica
Disciplina: Mecânica Geral Professor: Pablo Altoé Amorim Nota:.......................

Nome do Aluno: ........................................................................... Turma: 4MC Data: 21/09/2016

1ª Questão: (2,5 pontos) Calcule o centróide do perfil abaixo.





2ª Questão: (2,5 pontos) A barra está carregada conforme a figura abaixo e fixada por
um pino no ponto B e apoio simples em A. Calcule as reações em A e B. Desconsidere
a espessura e o peso da barra.










70 mm
20 mm 40 mm 15 mm
10 mm
15 mm
10 mm
15 mm



3ª Questão: (2,5 pontos) A barra AB está presa por um pino em A e um cabo em B.
Determine as reações em A e a tração do cabo BC. Desconsidere a espessura e o peso da
barra.





4ª Questão: (2,5 pontos) A haste está engastada em A e está sujeita as forças indicadas.
Determine as reações em A. Desconsidere a espessura e o peso da barra.



60°
70°
