UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2017/02

LISTA DE EXERCÍCIOS 03

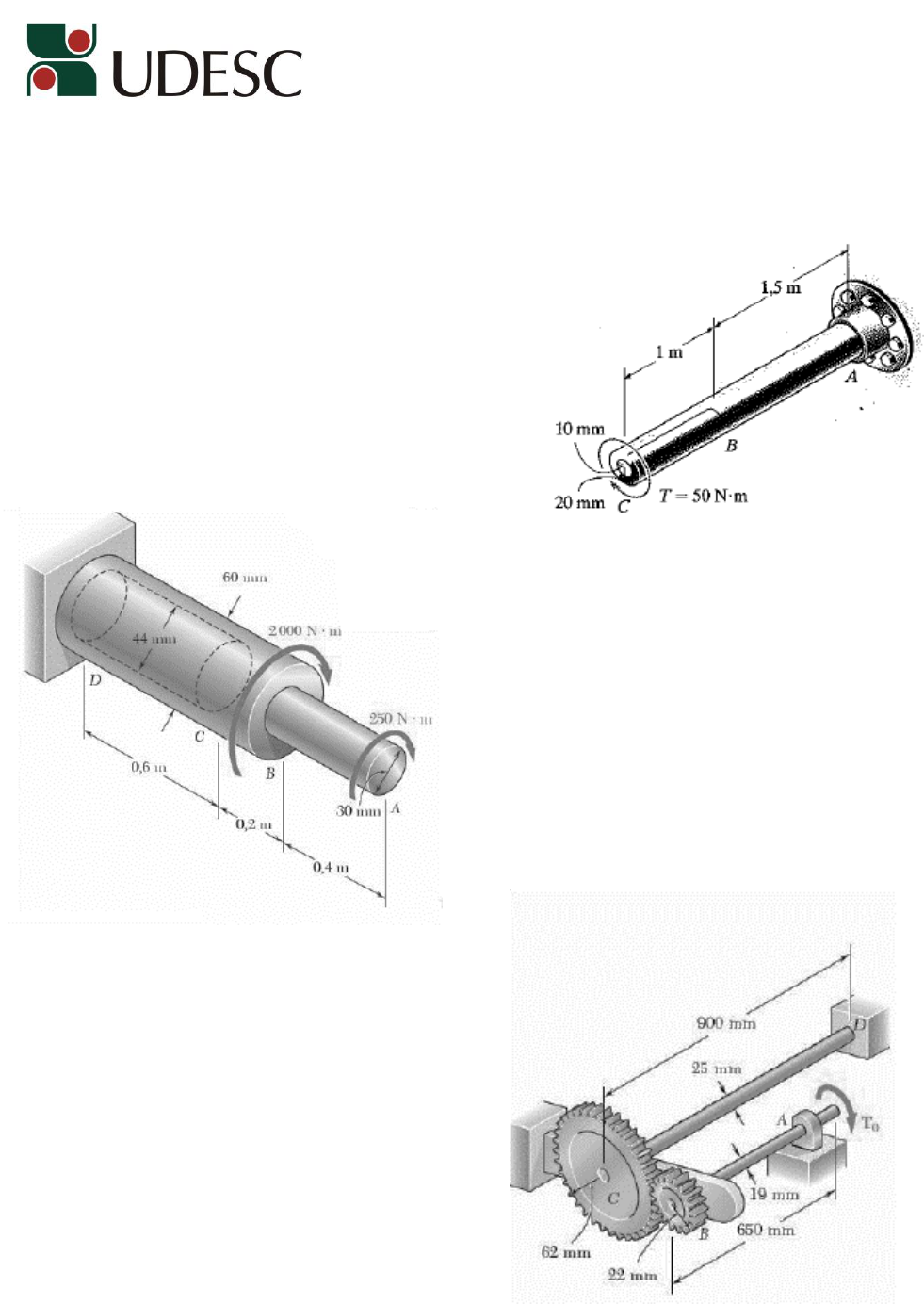

01. O eixo composto por uma seção maciça de aço
AB e uma porção tubular feita de aço com núcleo
de latão. Se o eixo estiver preso a um apoio
rígido em A e for aplicado um torque T = 50 N.m
a ele em C, determine: (a) O ângulo de torção
que ocorre em C; (b) A tensão de cisalhamento
máxima no latão e no aço. Considere Gaço = 80
GPa e Glatão = 40 GPa.



02. O eixo horizontal AD está engastado a uma
base rígida em D e é submetido aos torques
mostrados na figura. Foi feito um furo de 44 mm
de diâmetro na parte CD do eixo. Sabendo que
o eixo inteiro é feito de aço para o qual G = 77
GPa, determine o ângulo de torção na
extremidade A.

03. Dois eixos cheios de aço estão acoplados
pelas engrenagens mostradas na figura.
Sabendo que par cada eixo G = 77,2 GPa, e
que a tensão de cisalhamento admissível é
de 55 Mpa, determine (a) o maior torque T0
que pode ser aplicado à extremidade A do
eixo AB e (b) o ângulo correspondente pelo
qual a extremidade A do eixo AB gira.





 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2017/02


04. Uma barra circular AB com extremidades fixas
(engastadas) tem um furo que se estende até
a metade de seu comprimento. Os diâmetros
são respectivamente 100 e 80 mm (externo e
interno) e o comprimento total da barra é
1250 mm. Qual deve ser a distância x para que
os torques de reação nas paredes sejam
iguais?



05. Um tacômetro F, utilizado para registrar em forma digital a rotação do eixo A, é conectado
ao eixo por meio do trem de engrenagens mostrado, valendo-se de quatro engrenagens
a três eixos de aço de seção cheia e diâmetro d. Duas das engrenagens têm raio r e as
outras duas têm raios “nr”. Se a rotação do tacômetro F for impedida, determine em
termos de T, l, G, J e n, o ângulo pelo qual a extremidade A gira.









06. O projeto do sistema de engrenagem e
eixo mostrado na figura requer que
sejam usados eixos de aço de mesmo
diâmetro para AB e CD. É necessário
também que a tensão de cisalhamento
máxima não exceda 62 Mpa e que o
ângulo na extremidade D não exceda
2º. Sabendo que G = 77,2 GPa,
determine o diâmetro necessário para
os eixos.


 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2017/02


07. Um tubo uniformemente afilado AB, de seção
transversal circular vazada, está
representado na figura. O tubo tem
espessura de parede constante t e o
comprimento L. Os diâmetros médios nas
extremidades são dA e dB = 2 dA . O momento
de inércia polar de inércia pode ser
representado pela fórmula aproximada I =
πd³t/4. Deduza uma fórmula para o ângulo de
torção do tubo quando ele está submetido a
torques T agindo nas extremidades.

08. Um motor transmite 200 kW a 1000 rpm à
extremidade de um eixo. As engrenagens em B e C
transmitem 90 e 110 kW, respectivamente.
Determine o diâmetro d necessário do eixo se a
tensão de cisalhamento admissível for de 50Mpa e
o ângulo de torção entre o motor e a engrenagem
C for limitado a 1,5º. Considere G = 80 GPa, L1 =
1,8m e L2 = 1,2m.

09. Quando um poço é perfurado, considera-se que a
extremidade do tubo da perfuratriz que se aprofunda no
solo encontra uma resistência à torção TA. Além disso,
o atrito do solo ao longo das laterais do tubo cria uma
distribuição linear de torque por unidade de
comprimento que varia de zero na superfície B a t0 em
A. Determine o torque necessário TB que deve ser
fornecido pela unidade de acionamento para girar o
tubo. Calcule também o ângulo de torção relativo de
uma extremidade do tubo em relação à outra
extremidade no instante em que o tubo está prestes a
girar. O tubo tem raio externo re e raio interno ri. O
módulo de cisalhamento é G.


10. Sabendo que o eixo de seção variável mostrado
na figura deve transmitir 45 kw na velocidade de 2100
rpm, determine o raio r mínimo do adoçamento para
que a tensão de cisalhamento admissível de 50 MPa
não seja excedida.
 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2017/02



11. O eixo AB é feito de um aço doce considerado
elastoplástico com G = 77,2 GPa e tensão de
escoamento de 145 Mpa. Um torque T é
aplicado e gradualmente aumentado em sua
intensidade. Determine a intensidade de T e
o ângulo de torção correspondente (a)
quando se inicia o escoamento, (b) quando a
deformação da seção transversal já se tornou
totalmente plástica.


12. O eixo vazado da figura é feito de aço
elastoplástico com τE = 145 Mpa e G = 77,2 GPa.
Determine (a) a intensidade do torque T e o ângulo
de torção correspondente ao início do escoamento,
(b) a intensidade do torque T e o ângulo de torção
quando a zona plástica tem 10 mm de profundidade,
(c) a intensidade do torque T e o ângulo de torção no
qual o eixo começa a ficar totalmente plástico.



13. O eixo composto mostrado consiste em
uma jaqueta de latão de 5mm de
espessura (Glatão = 39 GPa) unido a um
núcleo de aço de 40 mm de diâmetro (Gaço
= 77,2 GPa). Sabendo que o eixo está
submetido a um torque de 600 N.m,
determine (a) a tensão de cisalhamento
máxima na jaqueta de latão, (b) a tensão
de cisalhamento máxima no núcleo de
aço e (c) o ângulo de torção de B relativo
a A.

14. O eixo de seção escalonada tem um adoçamento de um
quarto de circunferência completa, D = 32mm e d =
25mm. Sabendo que a velocidade do eixo deve ser 2400
rpm e a tensão de cisalhamento admissível é de 52 Mpa,
determine a potência máxima que pode ser transmitida
pelo eixo.
 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2017/02


15. O eixo é composto por uma seção maciça de aço
AB e uma porção tubular feita de aço com núcleo
de latão. Se o eixo estiver preso a um apoio rígido
A e for aplicado um torque T = 50 N.m a ele em C,
determine o ângulo de torção que ocorre em C e
calcule a tensão de cisalhamento máxima e a deformação
por cisalhamento máxima no latão e no aço. Considere Gaço
= 80 GPa, Glat = 40 GPa.

16. Uma barra de aço maciça de diâmetro d1 = 25,0 mm está circundada por um tubo e aço
de diâmetro externo d3 = 37,5 mm e diâmetro interno d2 = 30 mm. Tanto a barra quanto
o tubo estão fixos rigidamente por um suporte na extremidade A e unidos de forma
segura a uma placa rígida na extremidade B. A barra composta, que tem comprimento L
= 550 mm, é torcida por um torque T = 400 N.m agindo na placa da extremidade.
Determine (a) as tensões de cisalhamento máximas na barra e no tubo; (b) o ângulo de
rotação (em graus) da placa da extremidade, assumindo que o módulo de cisalhamento
do aço é G = 80 GPa.
