Resistência dos Materiais

Exercícios gerais: centroide,

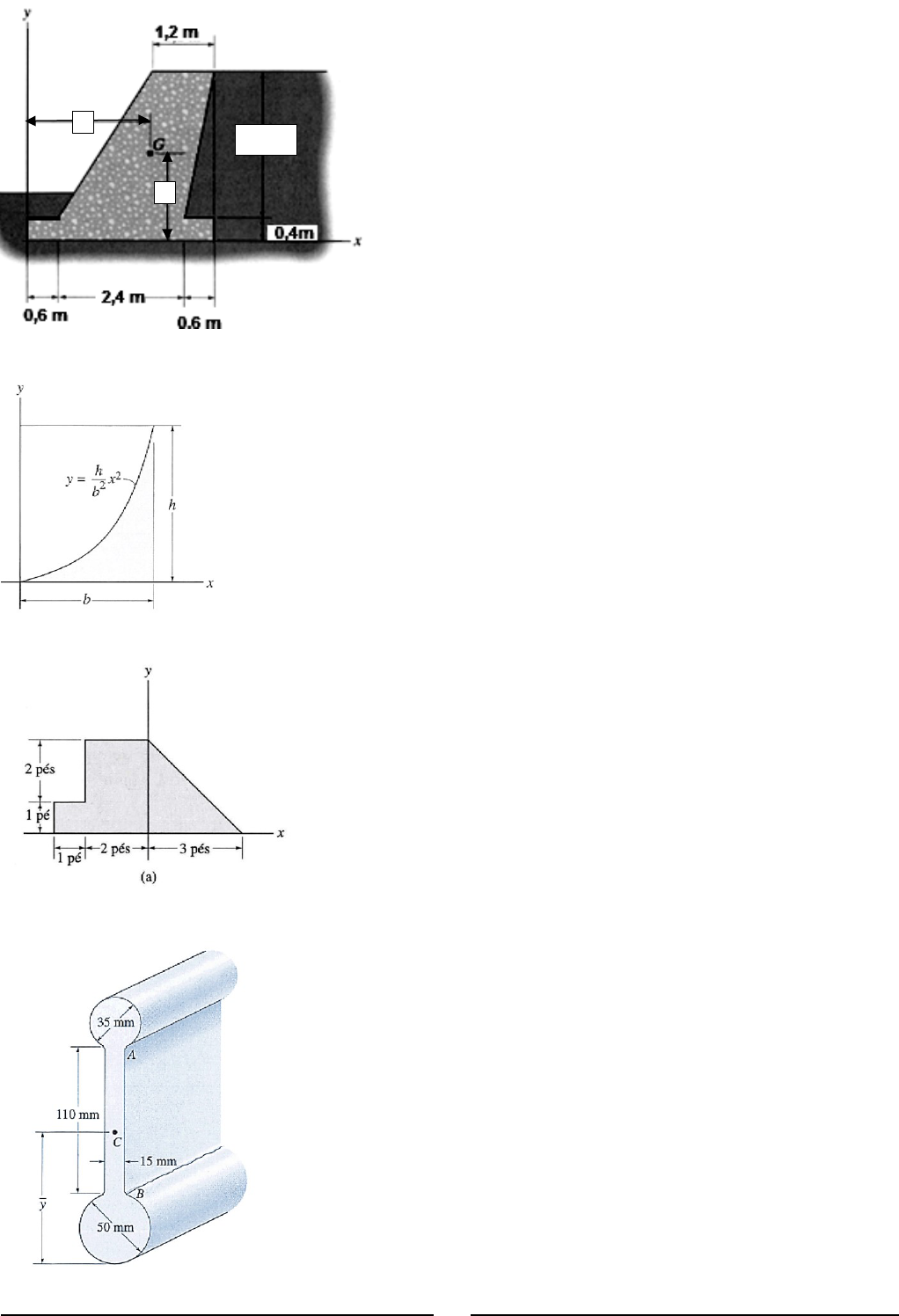

01. A barragem de gravidade é feita de concreto. Determine a localização (𝑦) do centro de
gravidade G para a parede.
















02. Os próximos exercícios são do livro Mecânica para engenharia (Hibbeler)
9.9. Localize o centroide da área sombreada.


Resolvido 9.10 - Localize o centroide da área da placa mostrada na Figura 9.18a.

9.53. Determine a localização do centroide da área da seção reta da viga. despreze as dimensões
das soldas das quinas em A e B para esses cálculos.


𝑥

𝑦

4 m

2
Resistência dos Materiais

9.58. Determine a localização (t, 7) do centroide C da área da figura.


10.31. Localize o centroide da seção reta para o perfil em ângulo. Em seguida, encontre o momento
de inércia I em relação ao eixo y’ que passa pelo centroide.



10.40. Determine que localiza o eixo x’ que passa pelo centroide da área de seção transversal
da viga T, e encontre os momentos de inércia Ix e Iy.


s/n. determine a função momento, a função cortante, o ponto de momento máximo e o
momento máximo das vigas indicadas abaixo.


3
Resistência dos Materiais





Livro resistência dos materiais 7ª edição Hibbeler
6.41. Determine a força cortante e o momento na viga em função de x,

6,36. Represente graficamente os diagramas de força cortante e momento fletor para a
viga.



6.43. Um elemento com as dimensões mostradas na figura deverá ser usado para resistir
a um momento fletor interno M = 2 kN m. Determine a tensão máxima no elemento se o
momento for aplicado (a) em torno do eixo z e (b) em torno do eixo y. Trace um rascunho
da distribuição de tensão para cada caso.





4
Resistência dos Materiais

6.44. A haste de aço com diâmetro de 20 mm está sujeita a um momento interno M = 300
N · m. Determine a tensão criada nos pontos A e B.


6.46. Determine o momento M que deve ser aplicado à viga de modo a criar uma tensão de
compressão no ponto D, σD= 30 MPa..


6.53. A viga é composta por quatro peças de madeira coladas como mostra a figura. Se
o momento que age na seção transversal for M = 450 N · m, determine a força resultante
que a tensão de flexão produz na peça superior A e na peça lateral B.


6.54. A área da seção transversal da escora de alumínio tem forma de cruz. Se ela for
submetida ao momento M = 8 kN m, determine a tensão de flexão que age nos pontos A e
B e mostre os resultados em elementos de volume localizados nesses pontos.



5
Resistência dos Materiais


6.58. A alavanca de controle é usada em um cortador de grama de empurrar. Determine a
tensão de flexão máxima na seção a—a da alavanca se uma força de 100 N for aplicada ao
cabo. A alavanca é suportada por um pino em A e um cabo em B. A seção a—a é quadrada,
6 mm por 6 mm.


6.76. A travessa ou longarina de suporte principal da carroceria do caminhão está
sujeita à carga distribuída uniforme. Determine a tensão de flexão nos pontos A e B.


"6.52. A peça de máquina feita de alumínio está sujeita a um momento M = 75 N · m.
Determine as tensões de flexão máximas tanto de tração quanto de compressão na peça.





6
Resistência dos Materiais





6.102. A viga-caixão está sujeita a um momento fletor M = 25 kN m direcionado, como
mostra a figura. Determine a tensão de flexão máxima na viga e a orientação do eixo
neutro.

6.103. Determine o valor máximo do momento fletor M de modo que a tensão de flexão no
elemento não ultrapasse 100 MPa.

6.104. A viga tem seção transversal retangular, Se estiver sujeita a um momento fletor
M = 3.500 N . m direcionado como mostra a figura, determine a tensão de flexão máxima
na viga e a orientação do eixo neutro.



6.105. A viga em T está sujeita a um momento fletor M = 15 kN.m direcionado, como
mostra a figura. Determine a tensão de flexão máxima na viga e a orientação do eixo
neutro. A localização y do centroide, C, deve ser determinada.
