Cálculo de Momentos e Reações em Estruturas

Prévia do material em texto

08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 1/6

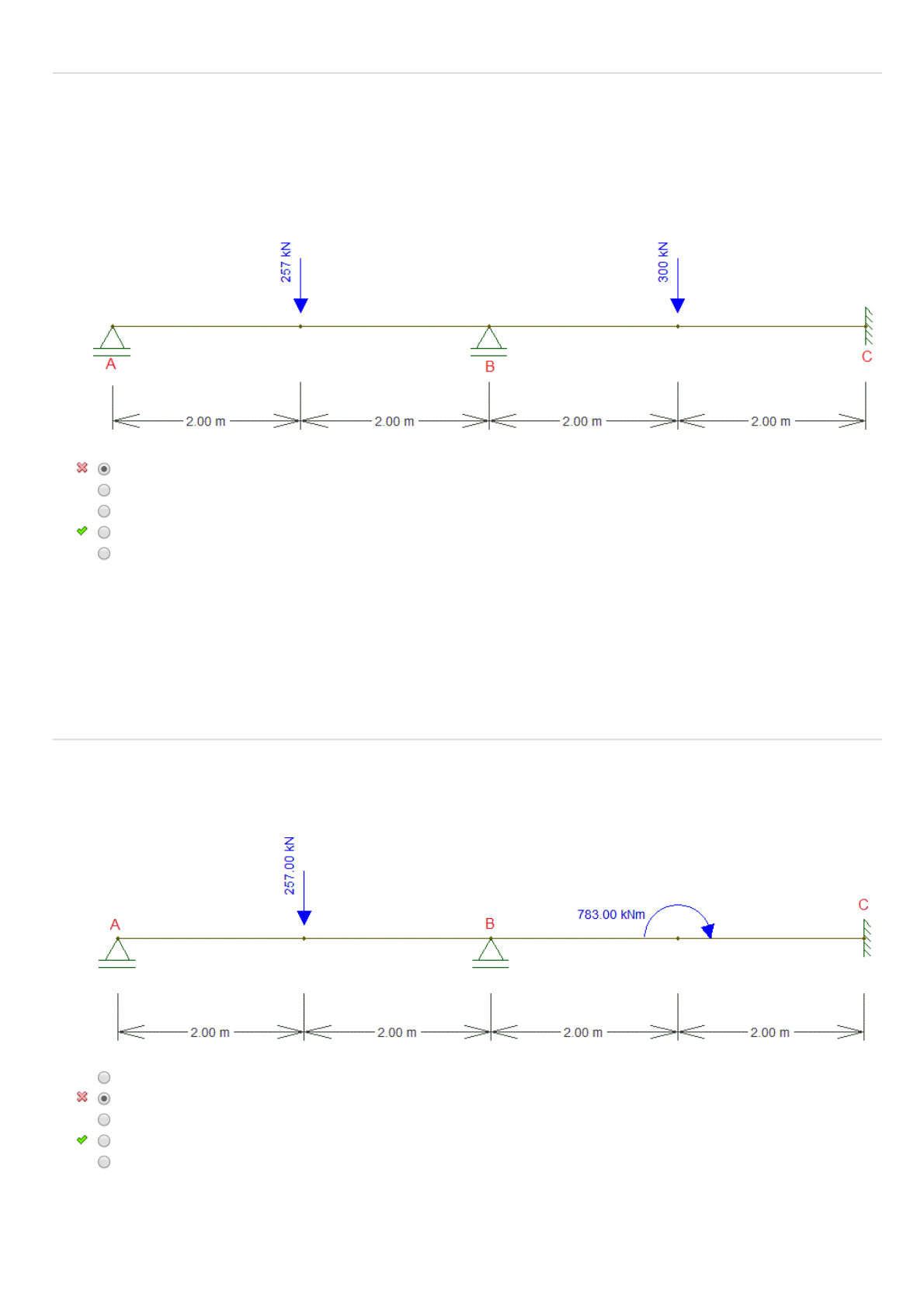

Obter a reação de apoio na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm

Obter o momento fletor na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm

1.
Nenhuma resposta acima
VB = 140,84 kN
VB = 137,79 kN
VB = 331,27 kN
VB = 84,89 kN



Explicação:
Usar 5 casas decimais




2.
Nenhuma resposta acima
MB = 28,25 kNm
MB = -28,25 kNm
MB = -26,25 kNm
MB = 26,25 kNm



Explicação:
Usar 5 casas decimais
08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 2/6
Obter o momento fletor na seção A, da estrutura abaixo, conforme mostra a figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa
Obter o valor da normal na barra CD, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4




3.
MA = -36,98 kNm
MA = -26,98 kNm
MA = 28,98 kNm
MA = 26,98 kNm
Nenhuma resposta acima



Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças; Método da Deformação ou Método
Matricial).




4.
08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 3/6
Obter o momento fletor na seção B, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4
NCD = 210,29 kN
NCD = 220,29 kN
Nenhuma resposta acima
NCD = -220,29 kN
NCD = -210,29 kN



Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças; Método da Deformação ou Método
Matricial).




5.
MB = -734,52 kNm
08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 4/6
Obter o momento fletor no engaste da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4
MB = 734,52 kNm
MB = 634,52 kNm
MB = -634,52 kNm
MB = -834,52 kNm



Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças; Método da Deformação ou Método
Matricial).




6.
Nenhuma resposta acima
MC = -6,61 kNm
MC = -8,61 kNm
MC = -7,61 kNm
MC = -9,61 kNm



Explicação:
Usar 5 casas decimais




7.
08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 5/6
Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4
MA = 38,09 kNm
MA = 32,09 kNm
Nenhuma resposta acima
MA = -38,09 kNm
MA = -33,09 kNm



Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças; Método da Deformação ou Método
Matricial).




8.
08/05/2019 Conteúdo Interativo
estacio.webaula.com.br/Classroom/index.html?id=1513480&classId=1133669&topicId=2828606&p0=03c7c0ace395d80182db07ae2c30f034&en… 6/6
MA = -477,76 kNm
MA = -467,76 kNm
MA = -677,76 kNm
MA = -377,76 kNm
MA = -577,76 kNm



Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças; Método da Deformação ou Método
Matricial).
