Disciplina: Termodinâmica I
Docente: Profa Maísa Matos Paraguassú

 Página 1 de 5

LISTA DE EXERCÍCIOS - 02

1) O vapor d’água entra em uma turbina operando em regime permanente com uma vazão mássica de
4600 kg/h. A turbina desenvolve uma potência de 1000 kW. Na entrada, a pressão é 6 MPa, a
temperatura é 400ºC e a velocidade é 10 m/s. Na saída, a pressão é 10 kPa, o título é 0,9 e a
velocidade é 30 m/s. Calcule a taxa de transferência de calor entra a turbina e a vizinhança, em kW.

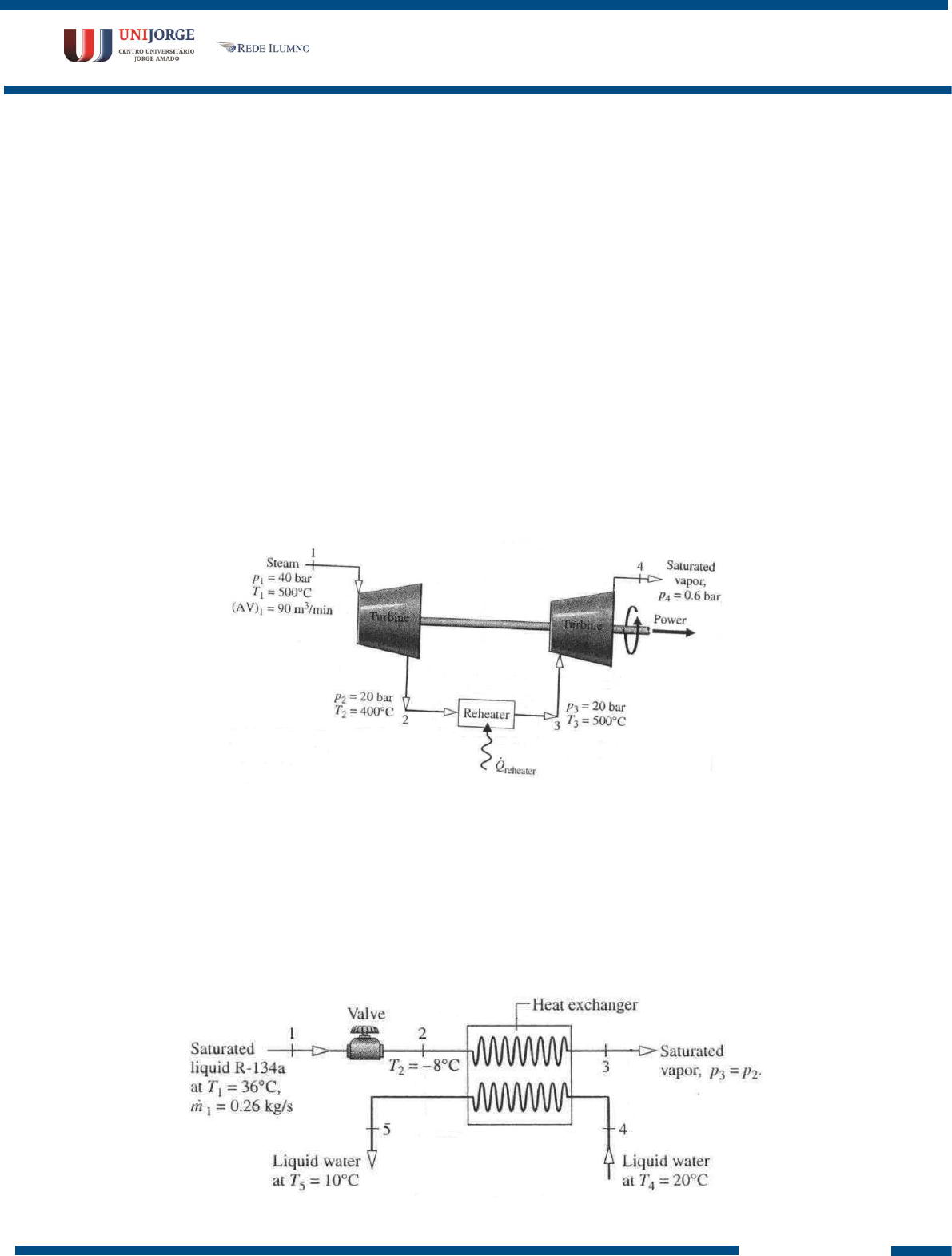

2) Vapor entra no primeiro estágio da turbina a 4 MPa (40 bar) e 500ºC com uma vazão volumétrica
de 90 m3/min. O vapor sai da turbina a 2 MPa (20 bar) e 400ºC. O vapor é então reaquecido à
temperatura constante de 500ºC antes de entrar no segundo estágio da turbina. O vapor deixa o
segundo estágio da turbina como vapor saturado a 60 kPa (0,6 bar). Determine:
a) A vazão mássica do vapor em kg/h.
b) A potência total produzida pelos dois estágios da turbina em kW.
c) A taxa de transferência de calor para o vapor em escoamento ao logo do reaquecedor, em kW.

3) A figura abaixo fornece dados de regime permanente para uma válvula de estrangulamento em série
com um trocador de calor. Refrigerante R134a no estado de líquido saturado entra na válvula a T1
= 36ºC com uma vazão mássica de 0,26 kg/s e sofre um processo de estrangulamento até T2 = -8ºC.
O refrigerante então entra no trocador de calor, saindo como vapor saturado sem qualquer
decréscimo significativo na pressão. Água líquida entra como um fluxo separado no trocador de
calor a T4 = 20ºC e sai como líquido a T5 = 10ºC. Determine (a) a pressão no estado 2, em kPa, e
(b) a vazão mássica do fluxo de água líquida, em kg/s.



 Página 2 de 5

4) A figura abaixo mostra parte de um sistema de refrigeração que consiste em um trocador de calor,
um evaporador, uma válvula de estrangulamento e a tubulação associada. Dados para operação em
regime permanente com o refrigerante R134a são fornecidos na figura. Determine a taxa de
transferência de calor entre o evaporador e sua vizinhança, em kJ/h.


5) Refrigerante R134a entra a 1MPa, 36ºC, com uma vazão volumétrica de 482 kg/h no separador
operando em regime permanente mostrado na figura abaixo. Líquido saturado e vapor saturado saem
em vazões distintas, cada um à pressão P. Determine a vazão mássica de cada uma das correntes,
em kg/h, se P = 0,4 MPa.







P
1
 = 827,4 kPa
T
1
 = 29,4 ºC
P
2
 = 103,42 kPa P
3
 = 103,42 kPa
X
3
 = 1,0
T
4
 = - 12,2 ºC
P
4
 = 103,4 kPa
(AV)
4
 = 0,004 m
3
/s


 Página 3 de 5

6) A figura a seguir fornece os dados da operação em regime permanente de uma instalação de
potência a vapor simples. Determine (a) a eficiência térmica e (b) a vazão mássica da água de
resfriamento em kg por kg de vapor em escoamento.


7) A figura a seguir fornece dados da operação em regime permanente de um sistema de cogeração
(processo de produção e utilização combinada de calor e eletricidade) com vapor d’água a 2 MPa,
360ºC, entrando pela posição 1. A potência desenvolvida pelo sistema é de 2,2 MW. Vapor de
processo sai pela posição 2 e água quente para outro processo sai pela posição indicada por 3.
Calcule a taxa de transferência de calor, em MW, entre o sistema e sua vizinhança.







 Página 4 de 5

8) Conforme ilustrado na figura a seguir, água quente de resíduos industriais a 1,5 MPa (15 bar), 180ºC
e com uma vazão mássica de 5 kg/s entra em um separador através de uma válvula. Líquido saturado
e vapor saturado saem do separador em vazões distintas, cada um a 0,4 MPa (4 bar). O vapor
saturado entra na turbina e se expande até 8 kPa (0,08 bar) e título de 90%. Determine a potência,
kW, desenvolvida pela turbina.




9) Um ciclo de potência simples com base em uma turbina a gás operando em regime permanente,
com ar como substância de trabalho, é mostrada na figura abaixo. Dentre os componentes do ciclo
está um compressor de ar montado no mesmo eixo da turbina. O ar é aquecido no trocador de calor
a alta pressão antes de entrar na turbina. O ar que sai da turbina é resfriado no trocador de calor a
baixa pressão antes de retornar ao compressor. O compressor e turbina operam adiabaticamente.
Usando o modelo de gás ideal para o ar, determine a (a) potência requerida pelo compressor, em
kW, (b) a potência de saída da turbina, em kW, e (c) a eficiência térmica do ciclo.

P2 > P1
T2 = 88ºC
P3 = P2
T3 = 838ºC
P4 = P1
T4 = 271,3ºC
P1 = 1 atm
T1 = 15,7ºC
(AV)1 = 14,2 m3/s


 Página 5 de 5

10) Fluxos separados de vapor e ar escoam ao longo do conjunto turbina / trocador conforme figura a
seguir. Os dados da operação em regime permanente são mostrados na figura. Determine (a) T3,
em K, e (b) a potência da segunda turbina, em kW. (obs.: 1 bar = 100 kPa).


GABARITO
1) Q = -62,3 kW
2) a) m1 = 6,248 x 104 kg/h
b) W = 17.573 kW
c) Q = 3.818 kW
3) a) P = 218,8 kPa
b) m = 0,9 kg/s
4) Q = 3 kW
5) m2 = 385 kg/h
m3 = 97 kg/h
6) η = 31,2%
ṁ= m(água)/m(processo) = 28 kg água de resfriamento / kg vapor
7) Q = -0,21 MW
8) W = 149,1 kW
9) a) Wc = -1.248 kW
b) Wt = 10.720 kW
c) η = 68%
10) a) T3 = 849 K
b) Wt2 = 16.209 kW
