1

ULBRA TORRES
Curso de Arquitetura e Urbanismo
Disciplina de Desenho técnico e Geometria descritiva
Profª. Anallu Barbosa

RESUMO - ESTUDOS DA RETA
Obs. Todos os exercícios devem constar na pasta para avaliação do G2.

Resumo:

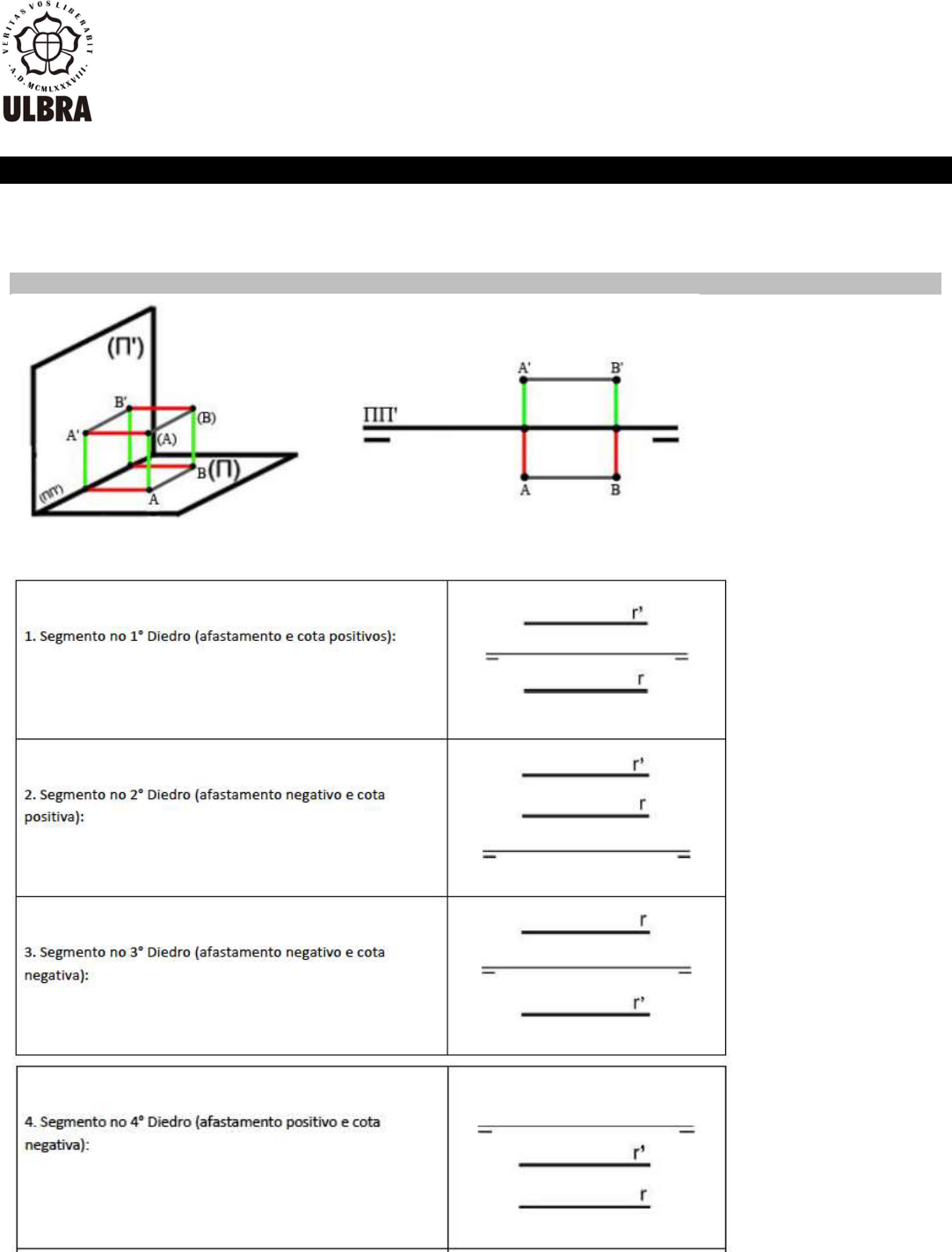

RETA FRONTO-HORIZONTAL




2



























3

RETA DE TOPO




4

RETA VERTICAL





5

RETA HORIZONTAL















6

RETA FRONTAL









7

RETA DE PERFIL
















RETA QUALQUER



8

ULBRA TORRES
Curso de Arquitetura e Urbanismo
Disciplina de Desenho técnico e Geometria descritiva
Profª. Anallu Barbosa

2 LISTA DE EXERCÍCIOS SOBRE ESTUDOS DA RETA
Obs. Todos os exercícios devem constar na pasta para avaliação do G2.

1) Representar as retas (A)(B), (C)(D), (EF) no espaço e em épura em um desenho separado, classificando-as quanto à sua
posição em relação aos planos de projeção. Dados:

(A) [ 10 ; 20 ; 10 ] (B) [ 30 ; 10 ; 30 ]





















(C) [ 0 ; 10 ; 20 ] (D) [ 30 ; 10 ; 20 ]






















9

(E) [ -10 ; 10 ; -20 ] (F) [ 20 ; 20 ; -20 ]









2) Verificar se os pontos (C) e (D) pertencem à reta (A)(B). Dados:
(A) [ 0 ; 30 ; 10 ] (B) [ 40 ; 10 ; 10 ] (C) [ 20 ; 20 ; 10 ] (D) [ 30 ; -10 ; -15 ]
















3) Verificar se os pontos (G) e (H) pertencem à reta de perfil (E)(F). Dados:
(E) [ 20 ; 10 ; 30 ] (F) [ 20 ; 30 ; 10 ] (G) [ 20 ; 20 ; 20 ] (H) [ 20 ; 20 ; 30 ]





















10

4) Determine as projeções de um ponto (C) que pertence a reta que passa pelos pontos (A) e (B), sendo:
(A) [ 0; 30 ; 10] (B) [ 40; 10; -30] (C) [ 30; ?; ?]













5) Verificar se os pontos C e D pertencem à reta AB. Dados:
(A) [ -10; 20; 5] (B) [20; 30; 10] (C) [15; 26; 5] (D) [10; 0; -22]














6) Verificar se os pontos C e D pertencem à reta de perfil AB. Dados:
(A) [ 10; 25; 0 ] (B) [?; 5; 25] (C) [ 10; 17; 10 ] (D) [ 10; 9; 20 ]















7) Determine as projeções de um ponto (C) que pertence a reta que passa pelos pontos (A) e (B), sendo:
(A) [ 0; -30 ; -10] (B) [ -40; -10; 30] (C) [ .-30; ?; ?]
