INSPEÇÃO DE INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410




PÁGINA
1 - 6

| 1 | INSPEÇÃO DA INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410
A segurança sempre está em pauta em nossas vidas e com a eletricidade não deve ser diferente.
Durante a utilização normal das instalações elétricas estamos sujeitos a choques elétricos e queimaduras
devido ao aquecimento de componentes da instalação, além do risco de incêndio causado pela
inadequada execução da instalação elétrica ou seleção dos componentes.
A norma Brasileira NBR 5410 estabelece as condições mínimas que devem satisfazer as Instalações
Elétricas de Baixa Tensão, a fim de garantir a segurança dos usuários, o correto funcionamento da
instalação e a conservação dos bens. Os requisitos são aplicáveis às instalações de baixa tensão de
edificações, independente de sua finalidade (comercial, residencial, etc.), se aplicando também às
instalações novas e reformas.
O processo de avaliação da instalação para atendimento dos requisitos normativos consiste das seguintes
etapas:

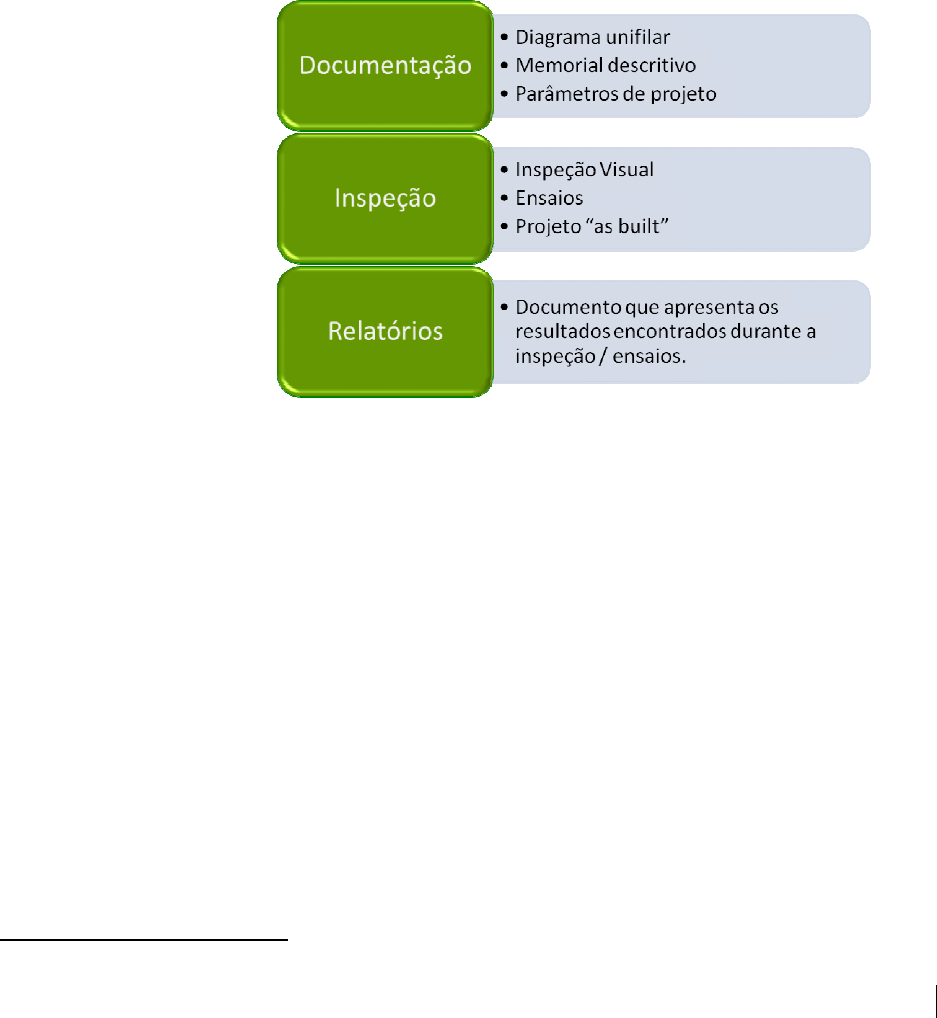

Figura 1 – Etapas da Inspeção
::: 1.1 | Análise Documental
A instalação deve ser executada a partir de um projeto específico, que deve conter no mínimo 1:
a) plantas;
b) esquemas unifilares;
c) detalhes de montagem, quando necessário;
d) memorial descritivo da instalação;
e) especificação dos componentes;
f) parâmetros de projeto (correntes de curto-circuito, queda de tensão, fatores de demanda
considerados, temperatura ambiente, etc.)
Os documentos acima relacionados serão alvo de análise e devem refletir exatamente a instalação
realizada, ou seja, estar na condição “as built”. O objetivo desta análise é verificar a distribuição de
cargas nos circuitos, a especificação dos condutores utilizados, a seleção adequada dos dispositivos de
proteção, entre outros itens.

1 Fonte: ABNT NBR 5410:2004, Item 6.1.8.1
INSPEÇÃO DE INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410




PÁGINA
2 - 6

::: 1.2 | Inspeção Visual
A inspeção visual é realizada a fim de verificar a correta execução da instalação, utilização dos
componentes e proteção ao usuário, confrontando as informações de projeto e da norma de referência
com a instalação física. A inspeção dos componentes da instalação tem como objetivo confirmar se
estes:
� estão em conformidade com as respectivas normas (Foto 1);
� dimensionados e instalados de acordo com a NBR 5410 (Foto 2);
� não apresentam danos aparentes e são capazes de garantir o seu correto funcionamento e a
segurança (Foto 3).

Foto 1 - Utilização de Componentes Certificados Foto 2 - Componentes Instalados e Dimensionados conforme NBR 5410

Foto 3 – Dano visível capaz de comprometer a segurança
Além da inspeção dos componentes utilizados, a inspeção visual deve ter como base a análise inicial da
documentação “as built” e deve cobrir ainda os itens 2:
a) medidas de proteção contra choques elétricos;
b) medidas de proteção contra efeitos térmicos;
c) seleção e instalação das linhas elétricas;

2
 Fonte: ABNT NBR 5410:2004, Item 7.2.3
INSPEÇÃO DE INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410




PÁGINA
3 - 6

d) seleção, ajuste e localização dos dispositivos de proteção;
e) presença dos dispositivos de seccionamento e comando, sua adequação e localização;
f) adequação dos componentes e das medidas de proteção às condições de influências externas
existentes;
g) identificações dos componentes;
h) presença das instruções, sinalizações e advertências requeridas;
i) execução das conexões;
j) acessibilidade.

Foto 4 - Identificação dos Circuitos Foto 5 - Utilização de barreiras de proteção e dispositivos de proteção

Foto 6 – Inspeção das conexões realizadas
::: 1.3 | Ensaios
Após a análise documental e inspeção visual é necessária a execução dos ensaios da instalação. Tais
ensaios são executados ao final da instalação e devem ser executados por pessoal qualificado e
acompanhado por um responsável da instalação. Alguns testes devem ser executados com a instalação
desenergizada, e sendo assim, é imprescindível que a edificação não esteja em uso a fim de não
comprometer o operacional e a segurança dos usuários. Veja abaixo a lista dos ensaios exigidos pela
NBR 5410:
INSPEÇÃO DE INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410




PÁGINA
4 - 6

a) continuidade dos condutores de proteção e das ligações eqüipotenciais existentes na
instalação;
Este ensaio tem como finalidade verificar a continuidade do condutor de proteção de ponto de
utilização e as massas da instalação em relação ao BEP (Barramento de Equipotencialização
Principal), garantindo assim a proteção ao usuário.
b) resistência de isolamento da instalação;
Com a instalação desenergizada é verificada através de uma alta tensão DC a possibilidade da
ocorrência de falhas de isolação entre os condutores vivos e condutores vivos e condutor de
proteção. Falhas de isolação podem ser causadas por seleção inadequada de condutores ou
degradação da isolação, seja por tempo de uso ou execução inadequada da instalação.
c) ensaio de tensão aplicada, para componentes construídos ou montados no local da
instalação;
d) ensaios de funcionamento, para montagens como quadros, acionamentos, controles,
intertravamentos, comandos, etc.



Foto 7 - Instrumento para realização de Ensaios Foto 8 - Realização dos Ensaios
::: 1.4 | Relatório de Inspeção
Após estas três etapas: análise da documentação, inspeção e ensaios, um relatório de inspeção
deve ser emitido, com a finalidade de evidenciar à conformidade da instalação à norma ABNT 5410:2004.
Este laudo, além de garantir a segurança da instalação e a conformidade com a norma, será parte
integrante do PIE (Prontuário de Instalações Elétricas), obrigatório para instalações com carga instalada
superior a 75kW, conforme a NR-10 (norma regulamentadora do ministério do trabalho, item 10.2.4.g).

INSPEÇÃO DE INSTALAÇÃO ELÉTRICA CONFORME A NBR 5410




PÁGINA
5 - 6

| 2 | BENEFÍCIOS DA INSPEÇÃO
Entre os principais benefícios da inspeção, podemos destacar:

Figura 2 – Benefícios da Inspeção

| 3 | CERTIEL


A Associação Brasileira de Certificação de Instalações Elétricas - CERTIEL Brasil é uma associação civil de
fins não econômicos, cujos associados são entidades representativas dos setores ligados e interessados
ao tema segurança das pessoas e das edificações.
É importante ressaltar que, associado à segurança de uma instalação, está também a eficiência
energética da edificação. Uma instalação segura é eficiente, pois, as perdas de energia sob forma de
calor nas conexões e demais componentes estão minimizadas, contribuindo com a redução do consumo
geral da instalação
A Certiel Brasil oferece o serviço de Certificação técnica de instalações elétricas de acordo com a Norma
ABNT 5410 e outras de áreas específicas.
Os objetivos da organização são de auxiliar na implantação da avaliação compulsória das instalações
onde exista legislação local (cidades ou estados) e contribuir para a conscientização dos usuários de
instalações e do mercado de construção civil sobre a segurança das instalações elétricas.
Este serviço se destina a todas as instalações alimentadas por uma rede de serviço público em baixa
tensão ou instalções permanentes com produção própria em baixa tensão.
