1

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
O corpo rígido não se curva, não se alonga, nem se deforma quando forças são
aplicadas sobre ele. Entretanto, um corpo rígido é uma idealização; todos os materiais reais
são elásticos e se deformam parcialmente. Neste capítulo, estaremos interessados em estudar
a relação entre as forças e as deformações dos corpos.
1. Tensão, Deformação e Módulos de Elasticidade
Para cada tipo de deformação, podemos introduzir uma grandeza chamada tensão,
que caracteriza a intensidade das forças que produzem a dilatação, a compressão ou a torção,
usualmente descritas com base em “uma única força por unidade de área”. Outra grandeza, a
deformação, descreve a deformação resultante. Quando a tensão e a deformação são
suficientemente pequenas, verificamos que elas são diretamente proporcionais e
denominamos a constante de proporcionalidade de módulo de elasticidade. O
comportamento geral que emerge pode ser formulado do seguinte modo:


 ( )
A constante de proporcionalidade entre a tensão e a deformação (sob certas condições)
denomina-se lei de Hooke.
IMPORTANTE: O limite de proporcionalidade corresponde à tensão máxima para a qual a
tensão e a deformação são proporcionais. Além do limite de proporcionalidade, a lei de Hooke
não é mais válida. O limite de elasticidade é a tensão acima da qual ocorre a deformação
irreversível. A tensão de fratura ou limite de rigidez é a tensão acima da qual ocorre a fratura
do material.
1.1. Tensão e deformação na dilatação e na compressão

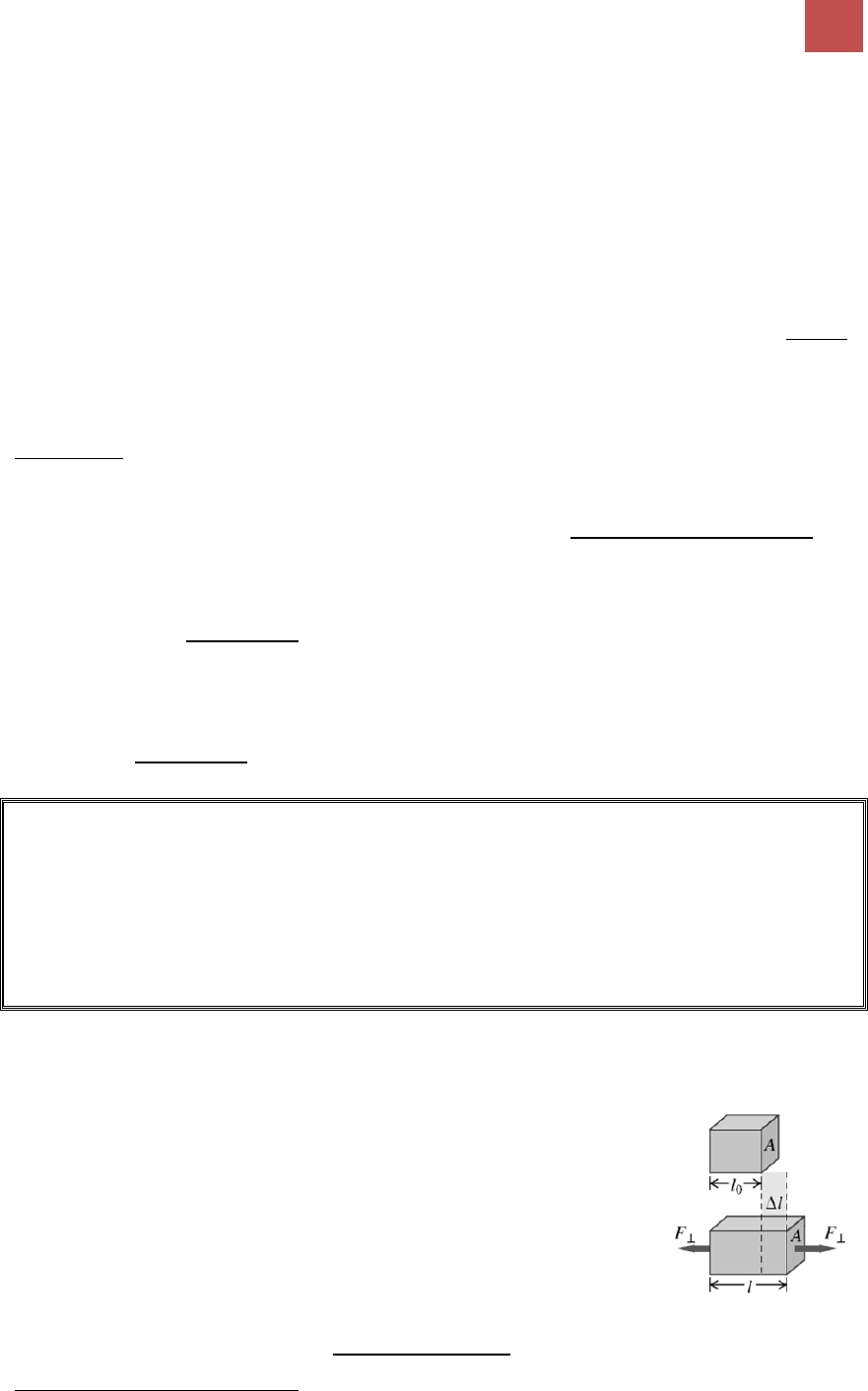

O comportamento elástico mais simples de se entender é a
dilatação de uma barra, de um eixo ou de um fio, quando suas
extremidades são puxadas. A figura mostra um objeto cuja seção reta
possui área A e comprimento l0, submetido a forças 1 iguais e
contrárias em ambas as extremidades (garantindo que o objeto não
tenda a se mover nem para a esquerda nem para a direita). Dizemos
que o objeto está submetido a uma tensão de dilatação.

1
 O índice inferior quer dizer que só nos irá interessar a componente da força perpendicular à seção reta
em questão.
 2

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
Definimos tensão de dilatação na seção reta como a razão entre a força e a área da
seção reta:




Essa grandeza é escalar uma vez que é o módulo de uma força. A unidade no SI de tensão é
o Pascal (abreviada por Pa).
O objeto mostrado na figura se alonga a um comprimento quando está sob
tensão. A dilatação não ocorre somente nas extremidades: todas as partes da barra sofrem
dilatações na mesma proporção. A deformação de dilatação do objeto é a fração da variação
do comprimento, definida como a razão entre a dilatação e o comprimento original :







A deformação de dilatação é a razão entre dois comprimentos (sempre lembrar de verificar se
as unidades estão coerentes), portanto se trata de um número adimensional.
A experiência mostra que, para uma tensão de dilatação suficientemente pequena, a
tensão e a deformação são proporcionais. Para esta condição, podemos definir o módulo de
elasticidade correspondente, módulo de Young, da seguinte forma:




 ⁄
 ⁄

Uma vez que a deformação é adimensional, a unidade do módulo de Young é a mesma da
tensão: força por unidade de área.
Por outro lado, quando as forças sobre as extremidades de um
objeto são de empurrar em vez de puxar (vide figura ao lado), a barra está
submetida a uma compressão, e a tensão é uma tensão de compressão. A
deformação de compressão de um objeto submetido a uma compressão é
definida do mesmo modo que a deformação de dilatação, porém possui
sentido contrário.
IMPORTANTE: A equação para calculo da tensão de compressão é a mesma que definimos
para a dilatação. O mesmo ocorre entre a deformação de compressão e a de dilatação.
 3

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
Em muitas situações, um corpo pode ser submetido simultaneamente a uma tensão de
dilatação e uma tensão de compressão. Como exemplo, uma viga horizontal suportada em
cada extremidade que se encurva sob ação do próprio peso. Como resultado, o topo da viga
está submetido a uma compressão, enquanto a parte inferior está sob tensão de dilatação (ver
figura). Para minimizar a tensão e, portanto, a tensão de encurvamento, a viga deve ser
projetada de modo que sua seção reta seja grande no topo e na parte inferior. Não existe
tensão de dilatação nem tensão de compressão ao longo da linha central da viga, de modo que
essa parte pode possuir uma seção reta pequena: isso ajuda a minimizar o peso da barra e
também reduzir a tensão. O resultado é uma viga em forma de , que é uma forma familiar
usada na construção civil.

1.2. Tensão e deformação volumétrica
Quando um corpo submerge em um fluido, este fluido exerce uma pressão
aproximadamente uniforme sobre a sua superfície e o comprime, fazendo com que o seu
volume se torne ligeiramente menor. Essa situação é diferente da tensão de dilatação e da
tensão de compressão, a tensão agora é uma pressão uniforme em todas as direções, e a
deformação resultante é uma variação de volume. Usamos os termos tensão volumétrica de
compressão (ou tensão volumétrica) e deformação de compressão volumétrica (ou
deformação volumétrica) para descrever essas grandezas.
Se um objeto for imerso em um fluido (líquido ou
gás) em repouso, o fluido exercerá uma força sobre todas as
partes do objeto; essa força será perpendicular à superfície.
A força ortogonal por unidade de área que o fluido
exerce sobre a superfície de um objeto imerso denomina-se
pressão p do fluido:




Podemos então observar que a unidade de pressão é a mesma da tensão, no SI é pascal.
 4

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
IMPORTANTE: Pressão versus força – Ao contrário da força, a pressão não possui nenhuma
direção intrínseca. A pressão sobre a superfície de um objeto imerso é a mesma seja qual for a
orientação da superfície. Portanto, a pressão é uma grandeza escalar, não uma grandeza
vetorial.
A pressão desempenha o mesmo papel da tensão em uma deformação volumétrica. A
deformação correspondente é a fração da variação do volume, ou seja, a razão entre a
variação de volume e o volume inicial :




A deformação volumétrica é uma variação de volume por unidade de volume. Tal
como a deformação de dilatação e a deformação de compressão, ela é adimensional.
Quando a lei de Hooke é obedecida, um aumento da pressão (tensão volumétrica)
produz uma deformação volumétrica proporcional. O módulo de elasticidade correspondente
denomina-se módulo de compressão, designado pela letra B. Quando a pressão sobre um
corpo varia de uma quantidade pequena , desde até , e a deformação
volumétrica correspondente possui a seguinte forma:





 ⁄

Incluímos um sinal negativo nessa equação, porque um aumento de pressão sempre produz
uma diminuição de volume. Em outras palavras quando é positivo, é negativo. O
módulo de compressão B é uma grandeza positiva.
O inverso do módulo de compressão denomina-se compressibilidade e é designada
pela letra e pode ser escrito matematicamente como:




 ⁄


A compressibilidade é dada pela fração da diminuiçãodo volume por unidade de
pressão. A unidade de compressibilidade no SI é .


 5

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
1.3. Tensão e deformação de cisalhamento
A terceira situação envolvendo uma relação entre a tensão e a deformação denomina-
se cisalhamento.
A figura mostra um corpo sendo deformado por uma
tensão de cisalhamento. As forças de módulos iguais, mas direção
contrária, atuam tangencialmente às superfícies das extremidades
opostas do objeto. Definimos a tensão de cisalhamento como a
força tangente à superfície de um material, dividida pela área A
sobre a qual ela atua:




A figura mostra que uma face do objeto sob tensão de cisalhamento é deslocada de
uma distância em relação à face oposta. Definimos a deformação de cisalhamento como a
razão entre o deslocamento e a dimensão transversal :




Em uma situação real, é quase sempre muito menor do que . Assim como todos os tipos de
deformação, a deformação de cisalhamento é adimensional.
Quando as forças são suficientemente pequenas para que a lei de Hooke seja válida, a
deformação de cisalhamento é proporcional à tensão de cisalhamento. O módulo de
elasticidade correspondente denomina-se módulo de cisalhamento, designado pela letra S:




 ⁄
 ⁄


o EXERCÍCIOS PROPOSTOS
1. Um bíceps relaxado necessita de uma força de 25N para uma dilatação de 3cm; o mesmo músculo sob
tensão máxima necessita de uma força de 500N para produzir a mesma dilatação. Calcule o módulo de
Young do tecido muscular em cada um desses casos, supondo que o músculo seja um cilindro uniforme
com uma área de seção reta igual a 50cm
2
 e comprimento igual a 0,200m.
Resposta: =3,33x10
4
Pa; =6,67x10
5
Pa

 6

Ondas e Termodinâmica – Professora Luciana Nunes
Elasticidade
2. Um arame circular de aço de comprimento igual a 2m não pode se dilatar mais do que 0,25cm quando
uma tensão de 400N é aplicada a cada uma de suas extremidades. Qual é o diâmetro mínimo necessário
para esse arame? Resposta: 1,4mm
3. Dois eixos redondos, um de aço e outro de cobre, são ligados pelas suas extremidades. Cada eixo possui
comprimento de 0,750m e diâmetro igual a 1,5cm. A combinação é submetida a uma tensão de dilatação
com módulo igual a 4000N. Para cada eixo, qual é (a) a deformação? (b) a dilatação?
Resposta: (a) 1,1x10
-4
 e 2,1x10
-4
; (b) 1,6x10
-4
m
4. Uma corda de náilon usada em alpinista dilata-se 1,1m sob o peso de um alpinista de 65kg. Sabendo que a
corda possui comprimento igual a 45m e diâmetro igual a 7mm, qual é o módulo de Young desse
material? Resposta: 6,77x10
8
Pa
5. Para construir uma escultura móvel, um artista pendura uma esfera de alumínio de 6kg de massa presa a
um fio de aço de 0,5m de comprimento com área da seção reta igual a 2,5x10
-3
cm. À parte inferior da
esfera ele prende outro fio de aço semelhante, na extremidade do qual ele pendura um cubo de bronze
de massa igual a 10kg. Para cada fio, calcule (a) a tensão de dilatação; (b) o alongamento.
Resposta: (a) 3,1x10
-3
 e 2x10
-3
; (b) 1,6mm e 1,0mm
6. Um poste vertical de aço com diâmetro de 25cm e 2,5m de comprimento deve suportar uma carga de
8000kg. O peso do poste deve ser desprezado. Calcule: (a) a tensão no posto; (b) a deformação do poste;
(c) a variação do comprimento do poste quando a carga é aplicada.
Resposta: (a) 1,6x10
6
Pa; (b) -8x10
-6
; (c)-2x10
-5
m
7. Uma jovem pequena distribui seu peso de 500N sobre os calcanhares em seus sapatos de salto alto. Cada
calcanhar possui área de 0,75cm
2
. (a) Qual é a pressão de cada calcanhar exercida sobre o chão? (b)
Considerando a mesma pressão, qual seria o peso suportado por duas sandálias largas na parte inferior,
sendo cada área igual a 200cm
2
? Resposta: (a) 3,33x10
6
Pa; (b) 133kN
8. Uma amostra de óleo com volume inicial de 600cm
3
 é submetido a um aumento de pressão de 3,6x10
6
Pa,
e o volume diminui de 0,45cm
3
. Qual é o módulo de compressão do material? Qual é a sua
compressibilidade? Resp: (a) 4,8x10
9
Pa; (b) 2,1x10
-10
Pa
-1

9. Uma placa quadrada de aço possui 10cm de lado e 0,5cm de espessura. (a) Ache a tensão de cisalhamento
resultante quando uma força de 9x10
5
N é aplicada a cada um dos quatro lados, paralelamente ao lado. (b)
Ache o deslocamento em centímetros. Resposta: (a)2,4x10-2 Pa; (b) 2,4x10-3m
10. Forças de cisalhamento são aplicadas a um sólido retangular. As mesmas forças são aplicadas a outro
sólido com o mesmo material, porém as arestas possuem comprimentos três vezes maiores. Em cada caso
as forças são suficientemente pequenas para que a lei de Hooke seja válida. Qual é a razão entre a
deformação de cisalhamento do objeto maior e a deformação de cisalhamento do objeto menor?
Resposta: 1/9
