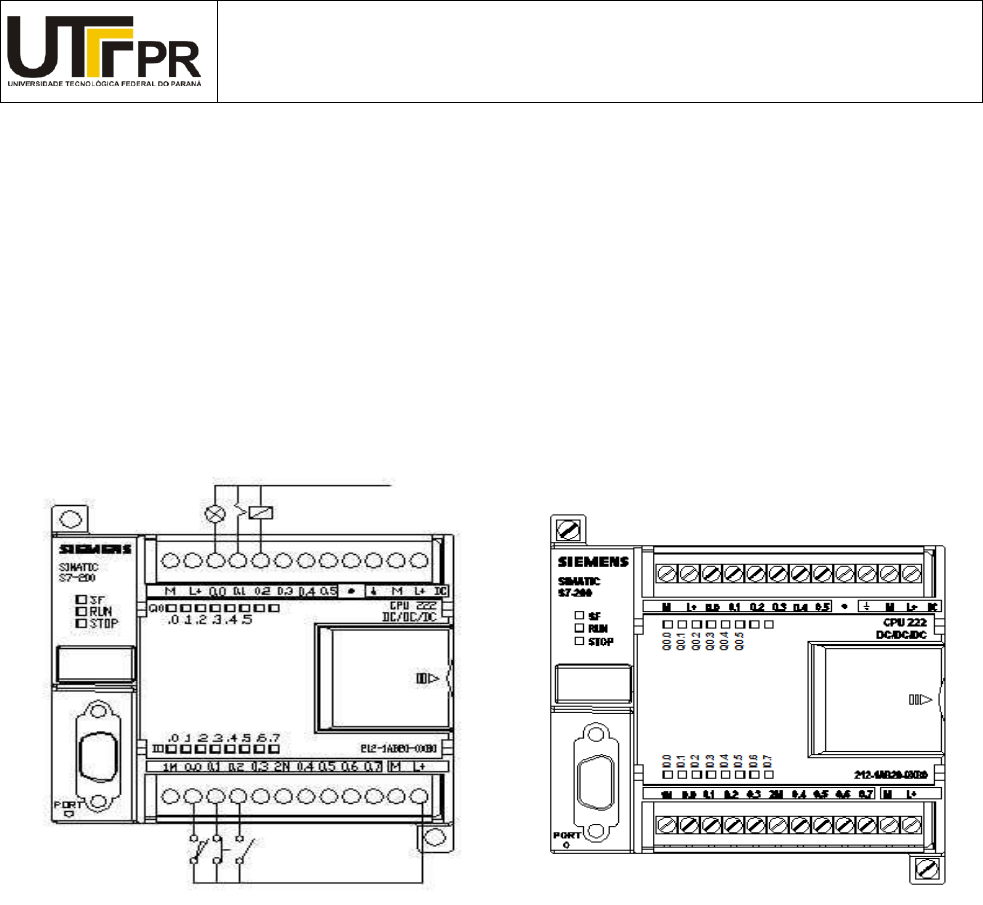

Universidade Tecnológica Federal do Paraná Campus Ponta Grossa Curso Superior em Engenharia Eletrônica LISTA DE EXERCÍCIOS – LÓGICA COMBINACIONAL Elaborar um relatório com o desenvolvimento dos exercícios a seguir apresentando a seguinte sequencia de apresentação de cada exercício: 1. Apresentar a definição de I/Os (Entradas e Saídas) e suas respectivas nomenclaturas; 2. Apresentar a equação booleana resultante da resolução lógica; 3. Linguagem LADDER; 4. Linguagem STL; 5. Interligações físicas no CLP, conforme o modelo abaixo. Elabore o desenvolvimento dos exercícios, teste nos CLPs e apresente ao professor descrevendo o seu funcionamento. Lógica Combinacional 1) Deseja-se programar um controle de tráfego para um túnel que só permite a passagem de um carro por vez: Quando os sensores detectarem a presença de um carro, um nível lógico alto (ON) deverá ser enviado ao seu respectivo dispositivo de atuação: Desenvolva a resolução do problema em lógica Ladder, teste e apresente ao professor. 2) Deseja-se controlar o nível de água de um reservatório, conforme ilustração: Desenvolva a resolução do problema em lógica Ladder, teste e apresente ao professor. 3) Desenvolva a resolução do problema em lógica Ladder, teste e apresente ao professor. 4) Um tanque de nove metros de altura tem um sensor que envia o valor da altura da coluna de líquido através de um sistema BCD (Binary Codec to Decimal). Construa um diagrama em Ladder que resolva o seguinte problema: - Uma lâmpada vermelha deve acender quando a altura da coluna de líquido for menor do que três metros; - Uma lâmpada amarela deve acender quando o nível estiver entre três e seis metros; - Uma lâmpada verde deve acender quando o nível estiver acima de seis métros. . 5) Em instalações elétricas, às vezes, há necessidade de comandar o acionamento de uma lâmpada em vários pontos diferentes. Neste caso, lança-se mão de um sistema múltiplo de interruptores paralelos e intermediários. Construa um diagrama de contatos, oriundo de uma tabela-verdade, que irá comandar uma lâmpada por quatros pontos independentes. 6) A ligação de um dispositivo é conseguida através do fechamento de quatro chaves em uma seqüência predeterminada. Inicialmente as chaves estão abertas, o que corresponde a um nível lógico “0” na saída do circuito. Se uma das chaves for acionada fora da seqüência será gerado um sinal de bloqueio do dispositivo (ativo em “1” lógico). Se a seqüência for correta após todas as chaves terem sido fechadas será gerado um sinal que permite a ligação do dispositivo. Deseja-se implementar o circuito lógico. 7) Elabore um programa com três variáveis que simule um conversor de sinais para um display de sete segmentos, a fim de acionar o display de 1 dígito que conte de zero a nove. 8) Um sinal lógico aceita como entrada dois números de dois bits A e B e gera, como saída, um número de 4 bits P, que é produto numérico de A e B. Monte a tabela-verdade e o respectivo Diagrama de Contatos para os 4 bits de P. 9) Desenhar o diagrama de interconexões elétricas físicas e o programa do PLC para um sistema de reservatório composto de uma válvula de entrada P, duas bombas (acionadas por M1 e M2), um alarme AL e quatro sensores discretos de nível a,b,c,d. As condições de funcionamento são as seguintes: se o nível for “a”, então fecha-se a válvula P. Acima de “b”, M1 e M2 bombeiam. Abaixo de “b”, somente M1 bombeia. Abaixo de “c”, soa o alarme AL. Em “d”, nenhuma das bombas deverá funcionar. 10) Deseja-se implementar um sistema lógico simplificado para um sistema de votação de uma empresa, que tem sua diretoria constituída pelos seguintes elementos: Diretor, Vice-diretor, Secretário e Tesoureiro. Uma vez por mês esta diretoria se reúne para discutir sobre os mais diversos assuntos, sendo que as propostas são ou não aceitas. Devido o número de elementos de a diretoria ser par, o sistema adotado é o seguinte: � - Maioria - proposta é aceita � - Minoria - A proposta é rejeitada � - Empate - Vence o voto dado pelo diretor.
