Prévia do material em texto

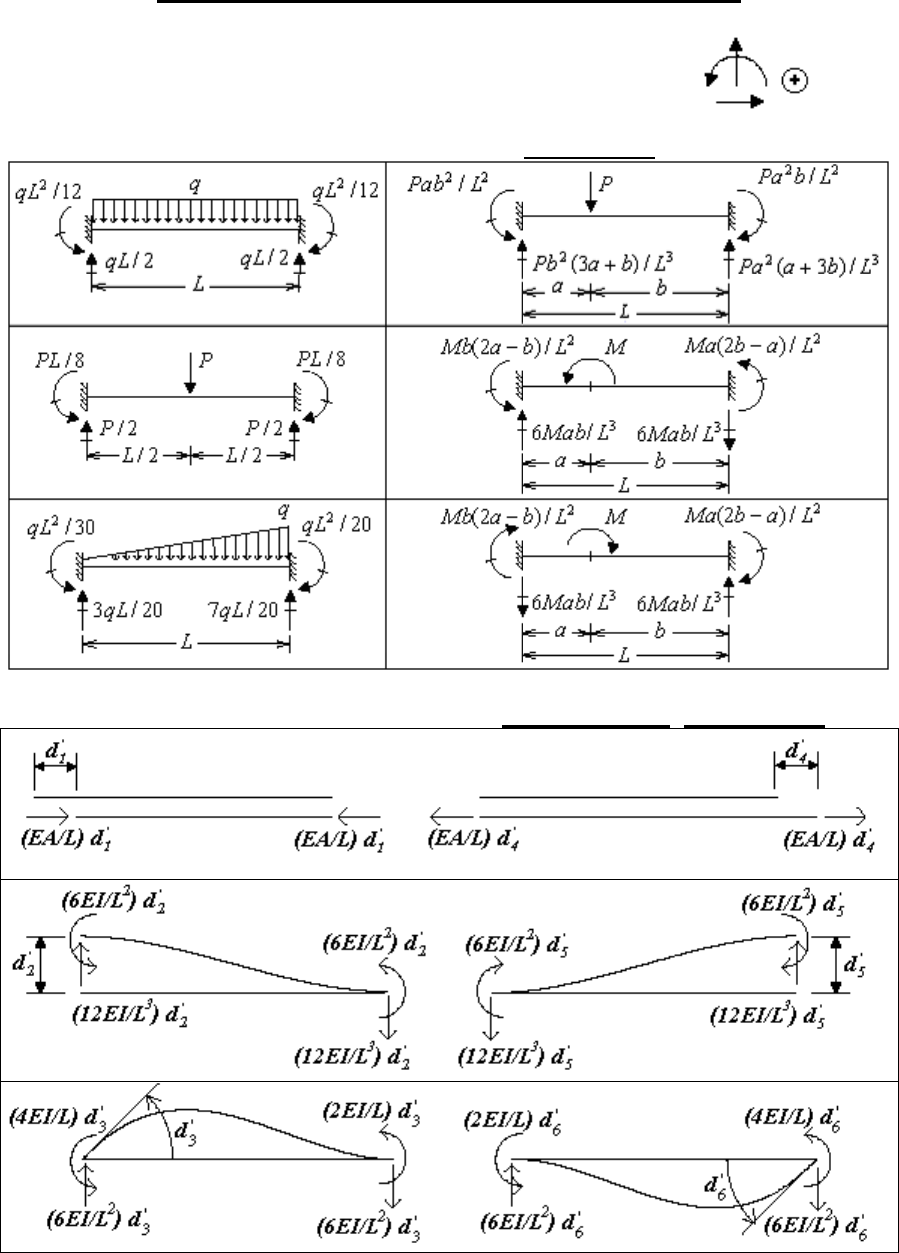

FORMULÁRIO – MÉTODO DOS DESLOCAMENTOS Convenção de Sinais do Método dos Deslocamentos: Reações de Apoio para viga bi-engastada: Coeficientes de Rigidez Locais para barras sem articulações (bi-engastadas): Reações de Apoio para viga engastada rotulada (com articulação): Coeficientes de Rigidez Locais para barras com articulações à esquerda: Coeficientes de Rigidez Locais para barras com articulações à direita: Reações de Apoio para viga com variação térmica:
