Universidade Federal de Itajubá – Campus Itabira
EELi07 – Circuitos Elétricos I
Professor: Victor Magno Rodrigues de Jesus
Lista 2

Questões:

1 – Uma corrente senoidal é dada pela expressão ( ) 125cos(800 36,87º )i t t mA  . Determine:
a) A frequência em hertz;
b) O período em milissegundos;
c) O valor máximo;
d) O valor médio;
e) O valor instantâneo da corrente em t = 0 s;

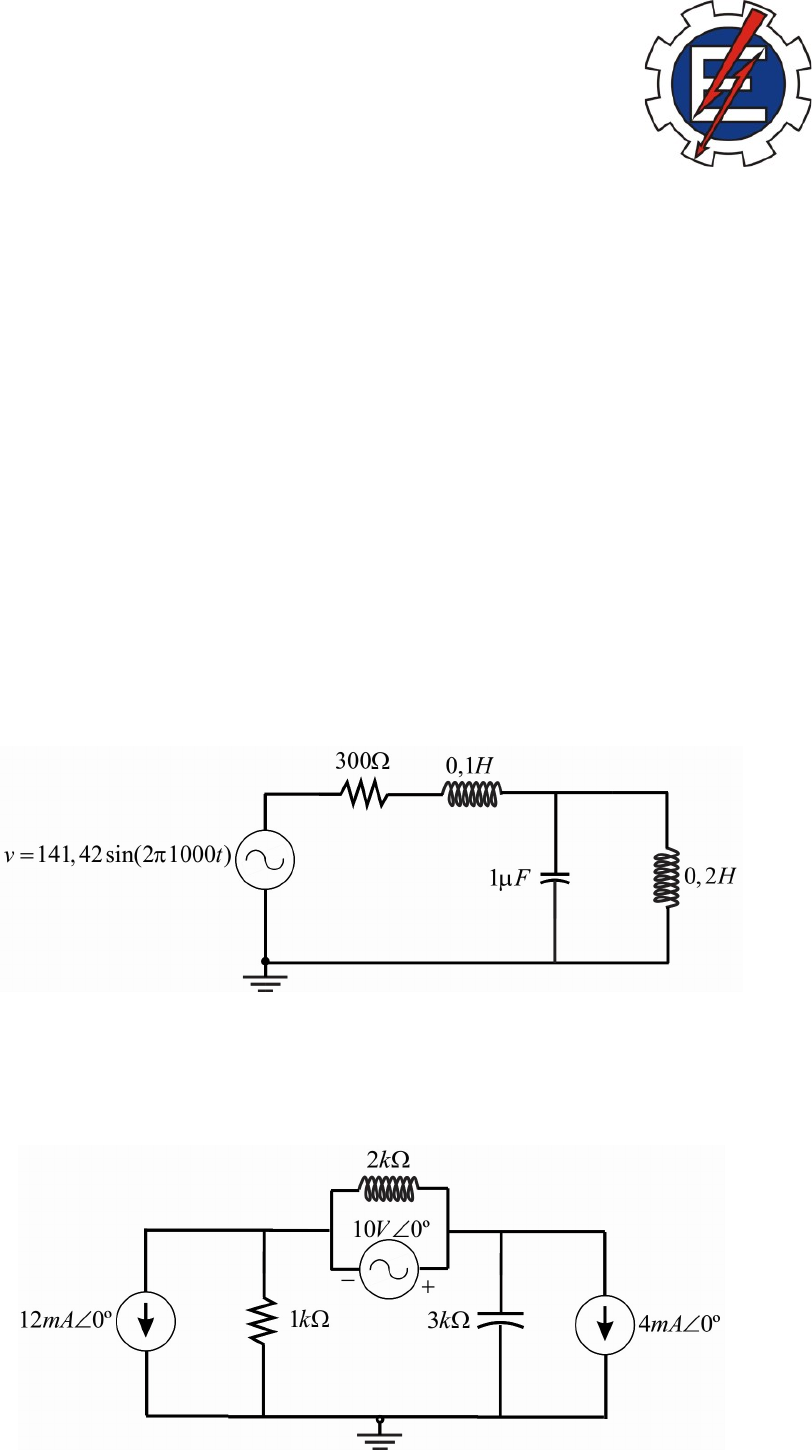

2 – Para o circuito da Figura 1, determine:
a) As correntes por todos os elementos;
b) A tensão no capacitor;
c) A potência média fornecida ao circuito.


Figura 1 – Circuito da questão 2.



3 – Aplique o método da superposição e determine a queda de tensão no resistor:
Figura 2 – Circuito da questão 3.


4 – Aplique o método das malhas e determine a corrente no capacitor.


Figura 3 – Circuito da questão 4.

5 – Dado o sistema elétrico da figura 4, obter:
 a) A representação do triângulo de potência;
 b) O fator de potência da carga;
 c) O diagrama fasorial das correntes iC, iL e iR;
 d) O valor e local do indutor ou capacitor que deve ser adicionado na carga para que o fator de potência
seja 0,95 indutivo.

Figura 4– Circuito da questão 5.
6 –Para o circuito da Figura 5, aplicando o método das malhas, defina a tensão e a corrente demarcadas.
Considere a frequência do circuito f = 100 Hz.







Figura 5 – Circuito da questão 6.

7 –Dado o circuito da Figura 6, aplique o teorema de Thévenin e determine:
a) A impedância de carga, conectada entre os pontos ‘a’ e ‘b’, de modo que a potência fornecida a esta
seja máxima.
b) Calcule o valor da potência dissipada na carga utilizando a impedância encontrada do item anterior.


Figura 6 – Circuito da questão 7.

8 –Dado o circuito da Figura 7, determine:
a) A tensão entre os pontos ‘a’ e ‘b’.
b) A potência dissipada no resistor de 1kΩ demarcado.
Figura 7 – Circuito da questão 8.

9 –Dado o circuito da Figura 8, aplique resolva-o pelo método das malhas, método dos nós, conversão
delta-estrela e como um circuito equilibrado:.


Figura 8 – Circuito da questão 9.


10 – Considerando I valendo 50 A ∠ 30°, com calcule I1 e I2 utilizando a regra do divisor de corrente.
Verifique a lei de Kirchhoff para corrente em um dos nós.


Figura 9 – Circuito da questão 10.

11 – Dado o circuito da figura abaixo , calcule a impedância total ZT;a tensão V1 em forma fasorial, a
corrente I1 em forma fasorial, a tensão V2 em forma fasorial e a tensão da fonte Vs em forma fasorial.


Figura 10 – Circuito da questão 11.


12 – Escreva as equações de malha do circuito mostrado abaixo. Determine a corrente no resistor R1.

Figura 11 – Circuito da questão 12.


13 – Considerando o circuito em ponte da figura abaixo, responda:
a) A ponte está equilibrada?
b) Usando a análise de malhas, determine a corrente nareatância capacitiva.
c) Usando a análise nodal, determine a tensão na reatânciacapacitiva.


Figura 12 – Circuito da questão 13.

14 – Usando a conversão estrela-delta ou delta-estrela, determine a corrente I no circuito apresentado
abaixo.

Figura 13 – Circuito da questão 14.


15 – Usando o teorema da superposição, calcule a corrente I no circuito abaixo.

Figura 14 – Circuito da questão 15.



16 – Determine o circuito equivalente de Thévenin para a parte do circuito externa aos elementos entre os
pontos a e b.

Figura 15 – Circuito da questão 16.


17 – Determine o circuito equivalente de Norton para a parte do circuito externa aos elementos entre os
pontos a e b.


Figura 16 – Circuito da questão 17.


18 – Obtenha a impedância de carga ZL para o circuito abaixo de maneira que à carga seja máxima e
calcule o valor dessa potência.

Figura 17 – Circuito da questão 18.


19 – Dado o circuito visto abaixo, faça o que se pede.
a) Determine a potência média fornecida a cada um doscomponentes.
b) Calcule a potência reativa para cada componente.
c) Calcule a potência aparente para cada componente.
d) Determine a potência total em watts, volts-amperesreativos, volts-amperes e o fator de potência FP docircuito.

Figura 18 – Circuito da questão 19.



20 – Dado o sistema mostrado na figura abaixo, pede-se:
a) Determine a potência total em watts, volts-amperes reativo, volts-amperes e o fator de potência FP.
b) Desenhe o triângulo de potência.
c) Calcule a corrente Is.


Figura 19 – Circuito da questão 20.
