Engenharia Mecânca
Resistência dos Materiais I
Lista 6
Prof. José Carlos Morilla

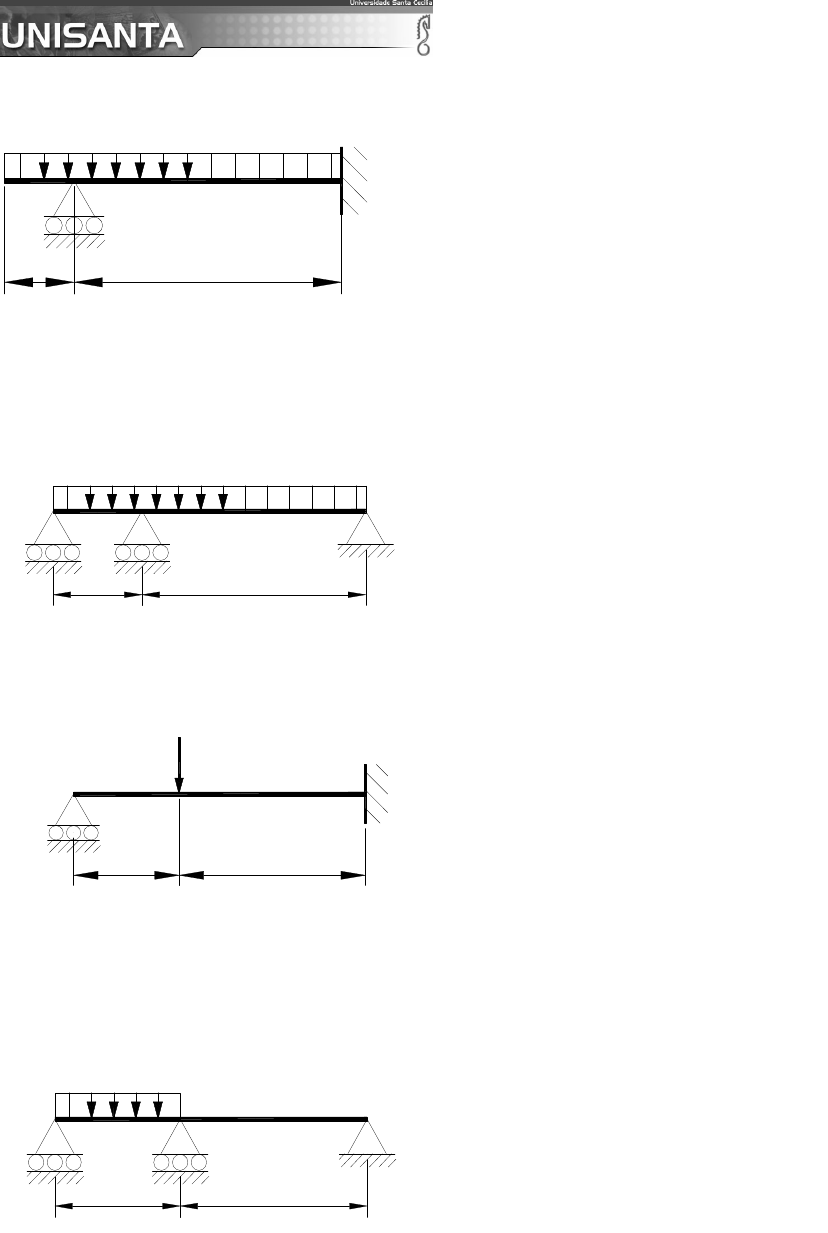

1. Determinar a reação no apoio móvel da figura. ( EI – constantes)
LL/4
q



2. Determinar as reações de apoio para a estrutura

8kN/m
A
B
C
2m 4m



3. Determinar a reação do apoio A para a estrutura
3m2m
A
20 kN



4. Determinar as reações de apoio para a estrutura

B
2m 3m
30kN/m
A C









R = 43qL/64
RA = 13 kN
RB = 33 kN
RC = 2 kN
RA = 8,6 kN

RA = 26,3 kN
RB = 37,5 kN
RC = -3,8 kN
Engenharia Mecânca
Resistência dos Materiais I
Lista 6
Prof. José Carlos Morilla
5. Determinar, para a estrutura abaixo, as reações nos apoios A e B.
20 kN/m
AB
3m2m



6. Determinar a flecha em B quando E = 200 GPa e I = 350x106mm4.



7. Determinar a flecha na extremidade livre da barra AB quando esta é feita
com um perfil S102x14 e a barra CD feita com um S127x22.

E = 200GPa. Resposta v = 3,65 mm


8. Determinar as reações de apoio para a estrutura quando:
E = 210 GPa (barra) I=108 mm4 (barra)
E = 19 GPa (cabo) A=700 mm2 (cabo)
A
2m 1m1m
B C
D
Cabo
3m
30 kN


RA = 25,2 kN
RB = 45,6 kN

RA = -8,6 kN
RB = 32,2 kN
Ncabo= 6,4 kN
Engenharia Mecânca
Resistência dos Materiais I
Lista 6
Prof. José Carlos Morilla

9. Determinar a forca no tirante de alumínio quando

E = 200 GPa (aço)
E = 70 GPa (alumínio) Resposta = P = 9,15 kN


10. Duas barras prismáticas, com seção quadrada de 100 mm de lado, são
montadas como se mostra na figura. Desprezando-se o atrito existente
no ponto de encontro das barras; determinar a máxima carga P que se
pode aplicar para que não seja ultrapassada a tensão normal admissível
de 120 MPa.
E= 210 GPa
P
3m
5m


11. As barras da figura são construídas com um perfil laminado em I. O
cabo possui seção circular com área de seção transversal igual a 500
mm2. Determinar o deslocamento vertical do ponto de união entre as
barras e o cabo.


P= 8,13 kN
E = 210GPa
Iy = 8x106 mm4
Iz = 59x104 mm4
Deslocamento
vertical = 2,1 mm
