MONITORIA - LISTA PRÁTICA - 2018.2

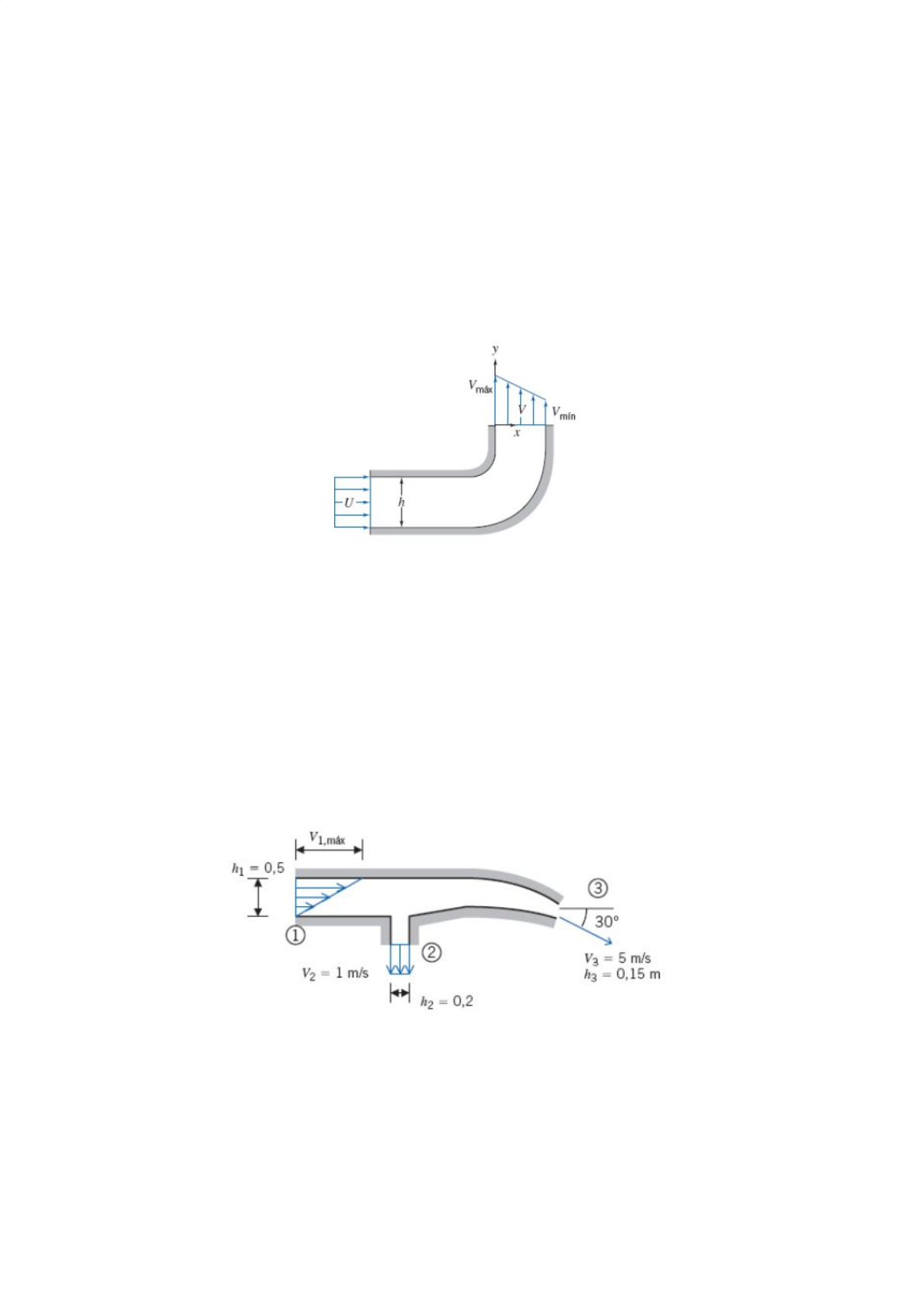

1. Água entra em um canal bidimensional de largura constante, h = 75,5 mm, com velocidade
uniforme, U. O canal faz uma curva de 90º que distorce o escoamento de modo a produzir,
na saída, o perfil linear de velocidade mostrado com ​v​máx = 2.​v​mín. Avalie ​v​mín, se U = 7,5
m/s.





2. Uma curva redutora bidimensional tem um perfil de velocidade linear na seção 1. O
escoamento é uniforme nas seções 2 e 3. O fluido é incompressível e o escoamento é
permanente. Determine o módulo e o sentido da velocidade uniforme na seção 1.












3. Água está escoando em regime permanente por um cotovelo de 180°. Na entrada do
cotovelo, a pressão manométrica é 103 kPa. A água é descarregada para a atmosfera.
Considere que as propriedades são uniformes nas seções de entrada e de saída; A1 = 2500
mm², A2 = 650 mm² e V1 = 3 m/s. Determine a componente horizontal da força necessária
para manter o cotovelo no lugar.


4. Uma cabeça cônica de jateamento é mostrada. O fluido é a água e a corrente de saída é
uniforme. Avalie (a) a espessura do jato em forma de cortina de água no raio de 400 mm e
(b) a força axial exercida pelo dispositivo sobre o tubo de alimentação de água.


5. A figura mostra um redutor em uma tubulação. O volume interno do redutor é 0,2 m³ e a
sua massa é 25 kg. Avalie a força total de reação que deve ser feita pelos tubos adjacentes
para suportar o redutor. O fluido é a gasolina.










6. Uma mangueira de incêndio de 10 cm de diâmetro, com um bocal de 3 cm, descarrega 1,5 m³/min
de água para a atmosfera. Considerando o escoamento sem atrito, encontre a força ​Fp​ exercida
pelos parafusos dos flanges para prender o bocal na mangueira.



7. O bocal horizontal da figura abaixo tem ​D1 ​= 300 mm e ​D2 = ​150 mm, com pressão de entrada ​P1
= 262 kPa absoluta e ​V2 ​= 17 m/s. Para água a 20°C, calcule a força horizontal fornecida pelos
parafusos dos flanges para manter o bocal fixo.


8. Para o escoamento na redução de seção do tubo da figura, ​D1​ = 8 cm,​ D2 ​= 5 cm e ​P2​ = 1 atm.
Todos os fluidos estão a 20°C. Se ​V1​ = 5 m/s e a leitura do manômetro é ​h​ = 58 cm, calcule a força
total à qual os parafusos dos flanges resistem.








9. O jato d’água de 6 cm de diâmetro a 20°C da figura atinge uma placa contendo um orifício de 4 cm
de diâmetro. Parte do jato atravessa pelo orifício, e parte é defletida. Determine a força necessária
para conter a placa.


10. Ar a 20°C e 1 atm em um tubo entra no fundo de um medidor de vazão cônico de 85°, com um
fluxo de massa de 0,3 kg/s. O escoamento anular permanente é capaz de suportar um corpo cônico
centrado, como mostra a figura. A velocidade do ar na aresta superior do corpo é igual à velocidade
de entrada. Calcule o peso do corpo, em newtons.


11. Quando a bomba bombeia 220 m³/h de água a 20°C do reservatório, a perda de carga total por
atrito é de 5 m. O escoamento descarrega através de um bocal para a atmosfera. Calcule a potência
da bomba em kW entregue para a água.







12. O bocal curvo mostrado na figura está instalado em um tubo vertical e descarrega água na
atmosfera. Quando a vazão é igual a 0,1 m​3​/s a pressão relativa no flange é 40KPa. Determine a
componente vertical da força necessária para imobilizar o bocal. O peso do bocal é 200 N e o volume
interno do bocal é 0,012 m​3​. O sentido da força vertical é para cima ou para baixo?




13. Determine os módulos e os sentidos das componentes nas direções x e y da força necessária
para imobilizar o conjunto cotovelo –bocal esboçado na figura abaixo. O conjunto está montado na
horizontal. Determine também os módulo e sentidos das componentes das forças exercidas pelo
cotovelo e pelo bocal sobre o escoamento de água.













14. A figura mostra o escoamento de água num canal aberto e bidimensional que é defletido por
uma placa inclinada. Qual é a força necessária para imobilizar a placa se a velocidade na seção (1) é
igual a 3 m/s? A distribuição de pressão na seção (1) é a hidrostática e o fluido se comporta como um
jato livre na seção (2). Despreze o atrito.


15. Qual é a máxima potência que pode ser obtida com a turbina hidroelétrica mostrada na figura
abaixo?


16. A figura mostra água escoando de um lago para outro pela ação da gravidade. A vazão de água
no conduto é 0,38 m³/min. Qual é a perda de energia detectada neste escoamento? Estime a
potência necessária para acionar uma bomba que reverta o escoamento de água. Admita que a
vazão na bomba também é igual a 0,38 m³/min e que a perda de energia é igual àquela calculada no
primeiro item do problema.








17. A vazão de água transportada do reservatório inferior para o superior da figura, pela ação da
bomba, é igual a 0,071 m³/s. A perda de energia disponível no escoamento da seção (1) para a seção
(2) é dada por 657 ​V​²/2 m²/s², onde ​V​ é a velocidade média do escoamento na tubulação. Determine
a potência no eixo da bomba.




18. A água subterrânea deve ser bombeada por uma bomba submersa de 3 kW e eficiência de 70%
para uma piscina cuja superfície livre está 30 m acima do nível da água subterrânea. O diâmetro do
tubo é de 7 cm no lado da entrada e 5 cm no lado da descarga. Determine (a) a vazão máxima da
água e (b) a diferença de pressão através da bomba. Suponha que a diferença de elevação entre a
entrada e a saída da bomba e o efeito dos fatores de correção da energia cinética sejam
desprezíveis.













19. Na instalação da figura, verificar se a máquina é uma bomba ou uma turbina e determinar sua
potência, sabendo que seu rendimento é 75%. Sabe-se que a pressão indicada por um manômetro
instalado na seção (2) é 0,16 MPa, a vazão é 10 L/s, a área da seção dos tubos é 10 cm² e a perda de
carga entre as seções (1) e (4) é 2 m. Não é dado o sentido do escoamento. ​γ​H2O ​= 10​4​ N/m³; g = 10
m/s².
