ELETROCARDIOGRAMA
Antes de entendermos o funcionamento de
um ECG normal, é importante a
compreensão da geração e propagação do
estímulo elétrico gerado pelo coração.
No coração normal existem grupos de
células que possuem a capacidade de
produzir o impulso cardíaco. Estas células
são chamadas de células marca-passo e este
fenômeno ocorre porque essas células
possuem um potencial de ação que, é
deflagrado e manda uma onda de
despolarização que pode ativar as demais
células cardíacas. O maior grupo capaz de
mandar ondas de despolarização numa
frequência maior é que o comanda o ritmo
cardíaco: o NÓ SINOATRIAL ou NÓ
SINUSAL, e por isso, o ritmo cardíaco normal
é chamado Ritmo Sinusal.
A onda de despolarização originada nas
células marca-passo do nó sinusal percorre o
seguinte caminho:

 (localizado no átrio
direito)


(O impulso tem sua velocidade diminuída
em cerca de 100 vezes, justamente para os
átrios se esvaziarem e preencherem os
ventrículos na última fase da diástole
ventricular).



(Dividem o coração em ramo esquerdo e
direito, distribuindo o impulso elétrico para
as células do miocárdio).
________________________________________
Características do Eletrocardiograma
Normal

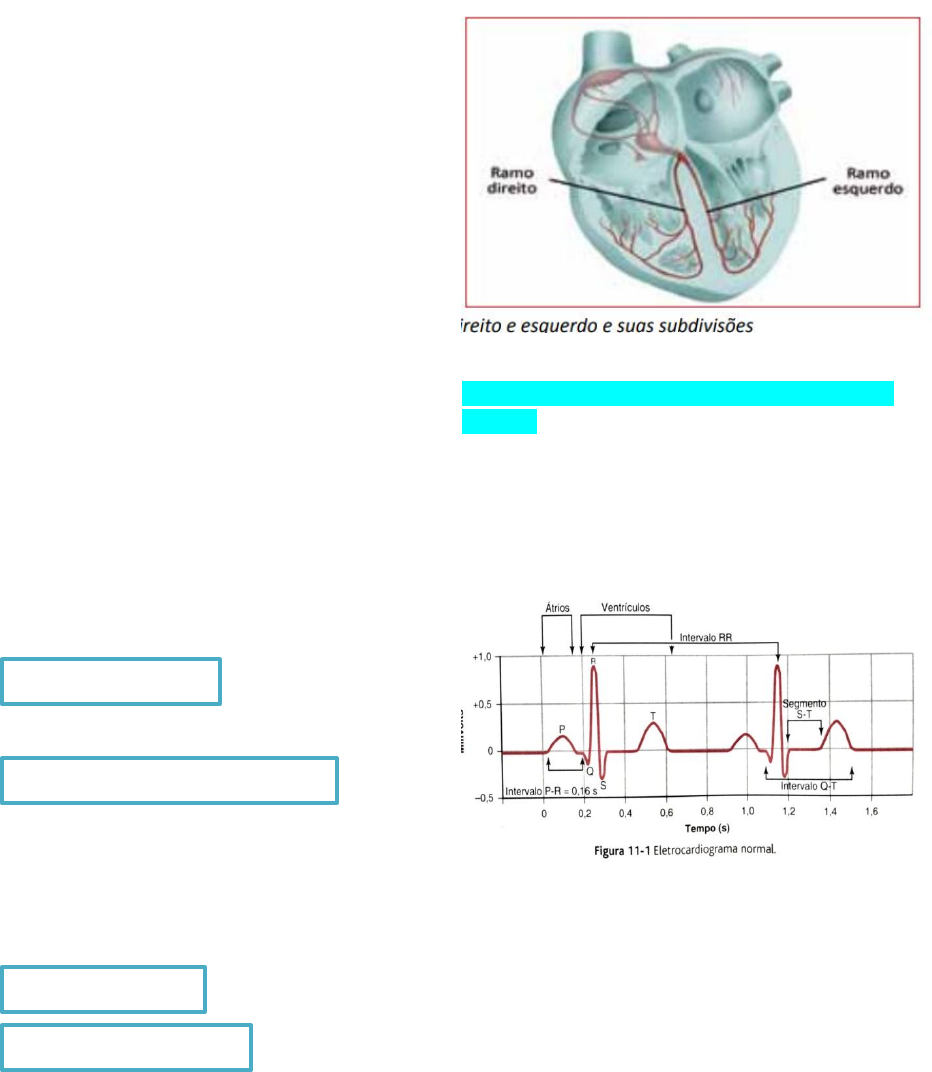

O eletrocardiograma normal é composto
pela onda P, complexo QRS e pela onda T.
O complexo QRS apresenta com frequência,
mas não sempre, três ondas distintas: a
onda Q, a onda R e a onda S.

 Onda P: é produzida pelos
potenciais elétricos gerados quando os
ÁTRIOS se despolarizam, antes de a
contração atrial começar. Eles voltam a se
repolarizar cerca de 0,15 a 0,20 segundos
após o término dessa onda.
 Complexo QRS: é produzido pelos
potenciais gerados quando os ventrículos se
despolarizam antes de sua contração, isto é,
enquanto a onda de despolarização se
propaga pelos ventrículos.
 Onda T: é produzida pelos
potenciais gerados enquanto os ventrículos
se restabelecem do estado de
despolarização. Esse processo ocorre
normalmente 0,25 a 0,35 segundos após a
1. NÓ SINOATRIAL
2. NÓ ATRIOVENTRICULAR
3. FEIXE DE HISS
4. FIBRAS PURKINJE
sua despolarização, por isso a onda T é
conhecida como onda de Repolarização.
 Intervalo P-R: é o tempo decorrido
entre o início da onda P até o inicio do
complexo QRS. Um intervalo P-R normal é
de cerca de 0,16 segundos.
 Intervalo Q-T: A contração do
ventrículo dura aproximadamente do inicio
da onda Q até o final da onda T. Esse
intervalo tem normalmente cerca de 0,35
segundos.
O papel utilizado para o ECG é um papel
milimetrado, sendo que a cada 5mm há
uma marcação com uma linha mais escura.
Observando a inscrição da onda no papel
milimetrado, tem-se que em cada
milímetro na horizontal deve ser analisada
a duração da onda e na vertical, a
amplitude da mesma.

Deste modo, cada 1mm na horizontal
corresponde à duração de 0,04 segundos ou
40 milissegundos. Já na ordenada, a
inscrição padrão determina que cada 1,0mV
do vetor ocupe 10mm, ou seja, cada
quadradrinho equivale a 0,1mV.

ONDAS DE DESPOLARIZAÇÃO X ONDAS DE
REPOLARIZAÇÃO
A representação de ondas no
eletrocardiograma deve ser compreendida
a partir dos conceitos de Despolarização e
Repolarização.
A Despolarização é
representada por uma
onda que se encontra
acima do eixo 0, ou seja,
uma onda POSITIVA.
 Já a Repolarização, é
representada por uma
onda abaixo do eixo 0, ou
seja, uma onda NEGATIVA.
Dessa forma, nenhum potencial é registrado
no eletrocardiograma quando o músculo
ventricular está completamente polarizado,
ou completamente despolarizado, somente
quando o músculo está em parte polarizado
e em parte despolarizado é que a corrente
flui de uma parte dos ventrículos para
outra, permitindo o registro
eletrocardiográfico.
_________________________________________
DERIVAÇÕES ELETROCARDIOGRÁFICAS
As derivações são nada mais que conexões
elétricas que são colocadas no corpo do
paciente para o registro eletrocardiográfico.
Para os membros (mãos e pés), essas
derivações são chamadas de bipolares
padrão dos membros. O termo bipolar quer
dizer que o eletrocardiograma é registrado
por dois eletrodos posicionados em lados
diferentes do coração – ou dos membros.
Assim, uma derivação é uma combinação
de fios e eletrodos de forma a compor um
circuito completo entre o corpo e o
eletrocardiógrafo.
DERIVAÇÕES DE MEMBROS
Para os membros as derivações são obtidas
colocando-se 4 eletrodos nos seguintes
locais:
- 1 no braço direito;
- 1 no braço esquerdo;
- 1 na perna direita;
- 1 na perna esquerda.











A figura abaixo mostra o ECG de cada
derivação dos membros. Os ECG, obtidos
por essas três derivações, são semelhantes
entre si, porque todos eles registram ondas
P e T positivas, e a parte principal do
complexo QRS também é positiva.

DERIVAÇÕES TORÁCICAS (DERIVAÇÕES
PRECORDIAIS).
Estas derivações são todas unipolares e sua
obtenção é feita com a colocação dos
eletrodos nas seguintes posições:
- V1: eletrodo colocado no 4º espaço
intercostal à borda esternal direita;
- V2: eletrodo colocado no 4º espaço
intercostal à borda esternal esquerda;
- V3: eletrodo colocado na metade de uma
linha traçada entre V2 e V4;
- V4: eletrodo colocado no 5º espaço
intercostal à linha hemiclavicular esquerda;
- V5: eletrodo colocado no mesmo nível de
V4 à linha axilar anterior;
- V6: eletrodo colocado no mesmo nível de
V4 à linha axilar média.
Pelo fato de as superfícies do coração
estarem próximas da parede do tórax, cada
derivação torácica registra principalmente
o potencial elétrico da musculatura
cardíaca situada imediatamente abaixo do
eletrodo. Por essa razão, anormalidades
relativamente pequenas dos ventrículos, em
especial na parede ventricular anterior,
podem provocar alterações acentuadas nos
ECG registrados pelas derivações torácicas
individuais.
Nas derivações V1 e V2, os registros do
complexo QRS do coração normal são na
maioria das vezes negativos, porque como
mostra a figura os eletrodos torácicos dessas
derivações estão mais próximos da base
cardíaca que do ápice, e a base do coração
permanece eletronegativa durante a maior
parte do processo de despolarização
ventricular. De modo oposto, nas derivações
V4, V5 e V6, os complexos QRS são em sua
maior parte positivos, porque os eletrodos
torácicos dessas derivações estão mais
próximos do ápice do coração que
permanece eletropositivo durante a maior
parte da despolarização.
